欧姆龙PLC串口hostlink上位机通信

欧姆龙PLC 型号 CS1H-CPU64H

PLC编程软件 cx-programmer 下载CX-ONE V4.6 里面自带

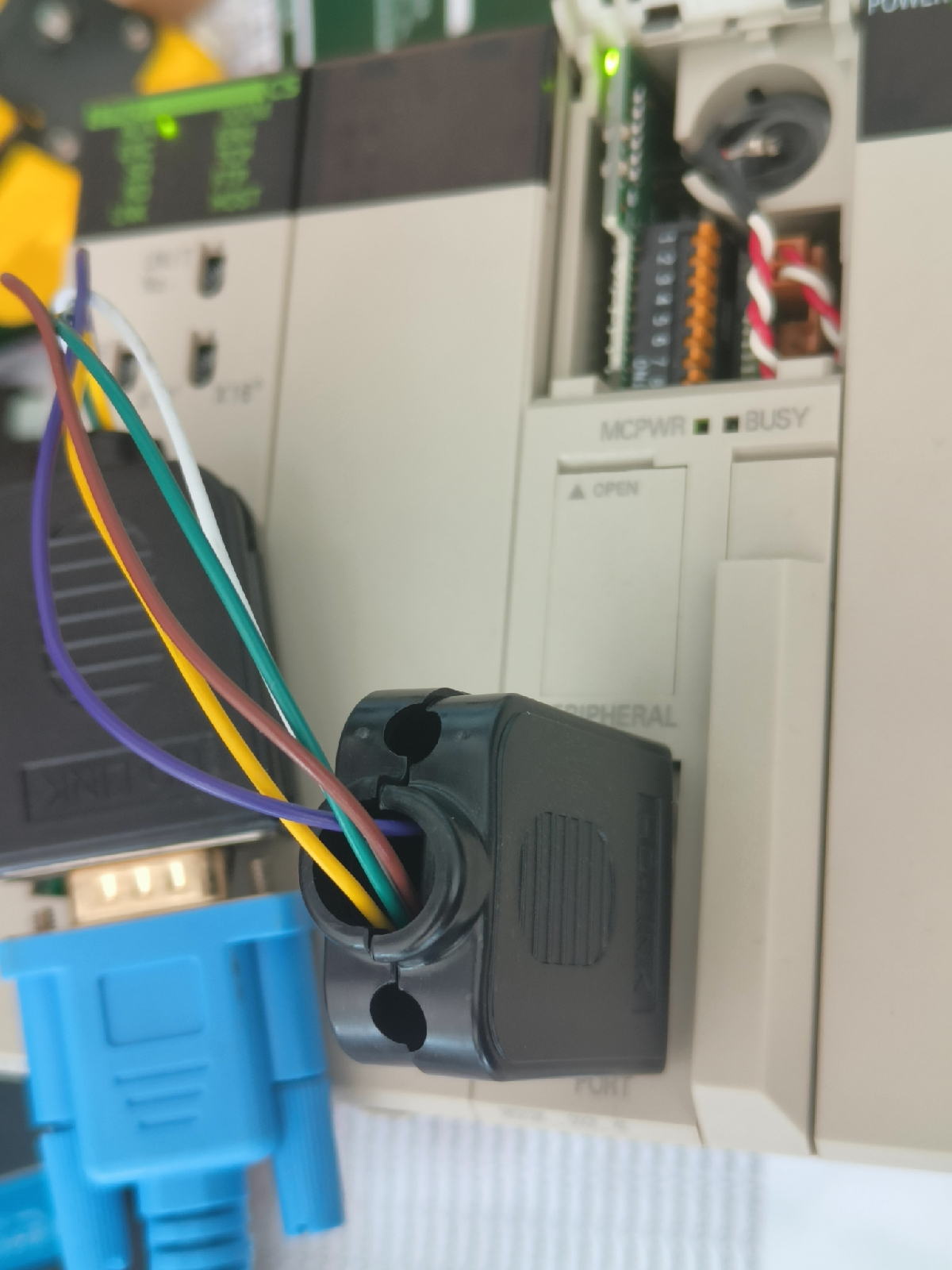

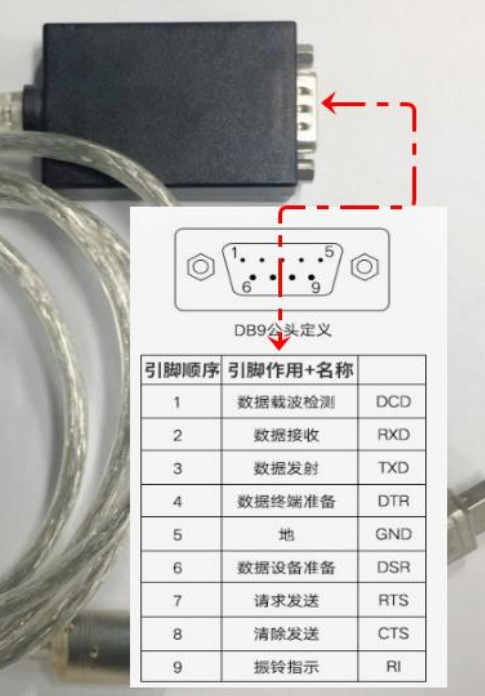

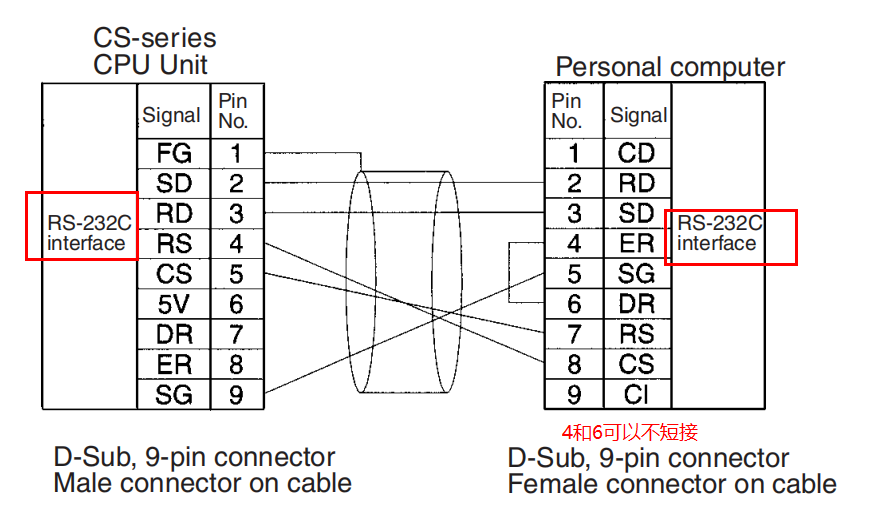

PC USB转RS232串口线+自制转接线 连接PLC DB9插头，不是那种小的像TYPEC的。

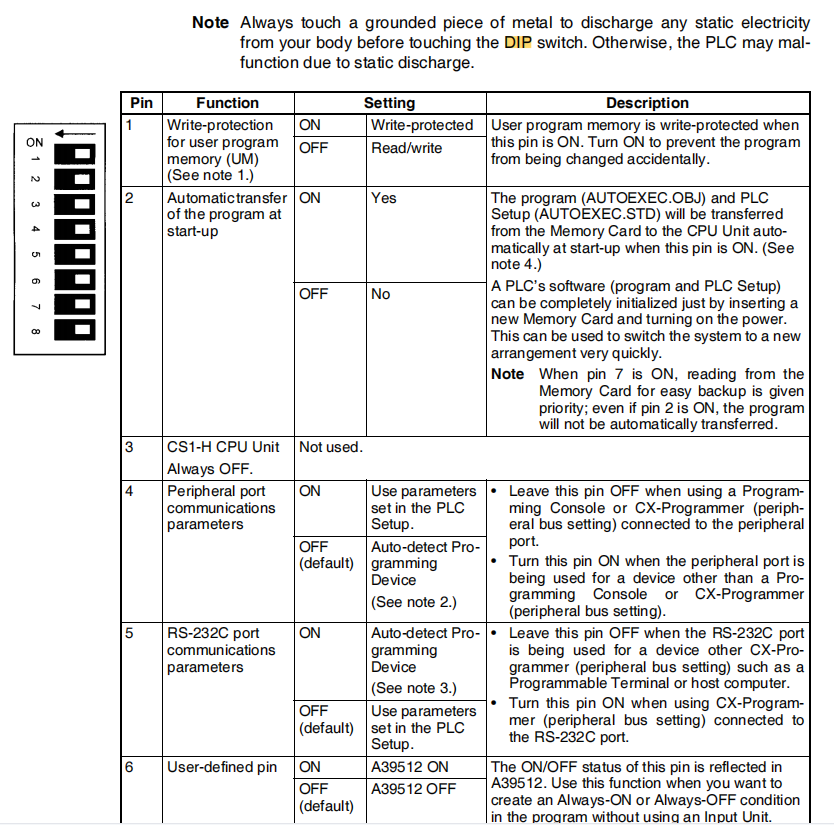

PLC CPU上有DIP橙色拨码开关，需要先把DIP5拨到1，默认8个DIP都在0位置。

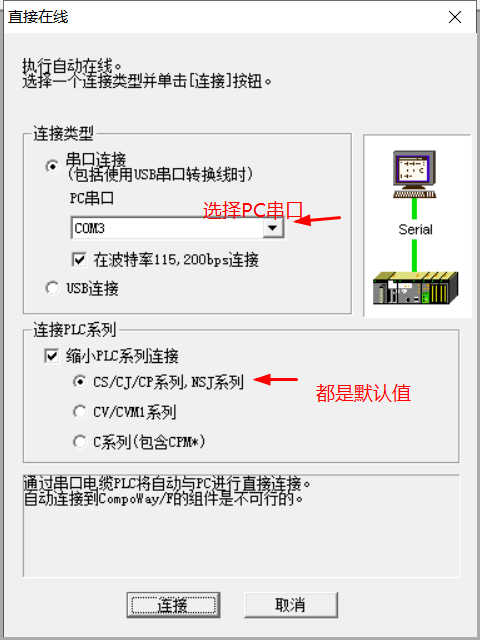

PLC编程软件 第一次用 默认是toolbus协议 连接时，要DIP5=1。

用hostlink时DIP5=0；编程软件选择sysmac WAY方式。













拨码开关要设置对，无需重启PLC，PC串口COM不能被其他软件占用。

占用的话 会提示“无法连接”。要关闭其他打开串口的软件。

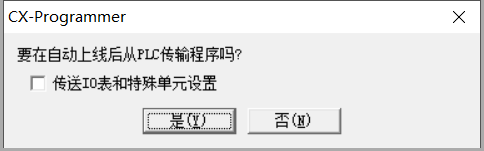

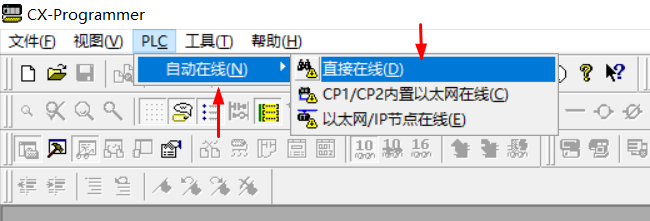

是否上传可根据自己情况勾选，都行。为了快速连上PLC，就选择否。

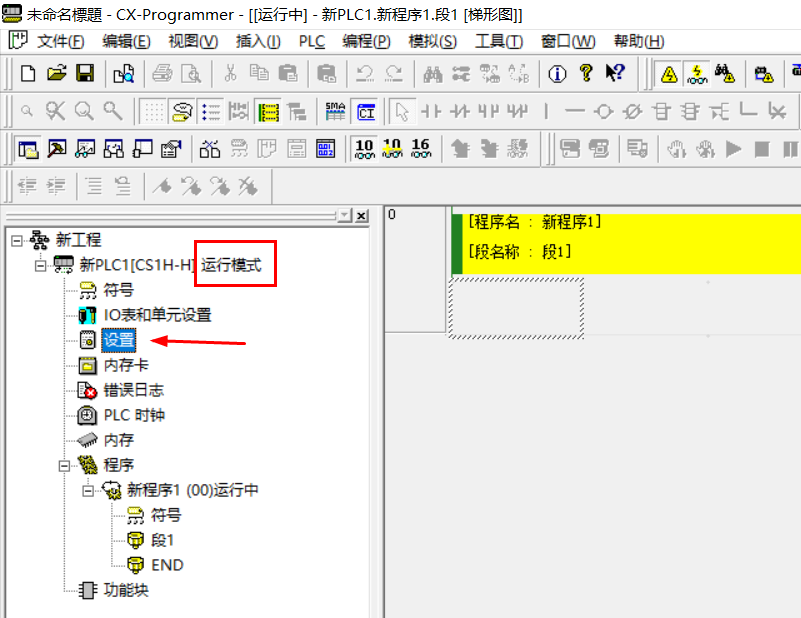

连上后 ，双击“设置”

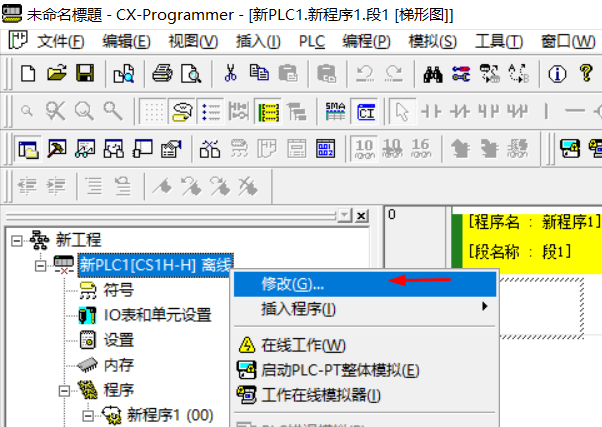

离线时才可修改

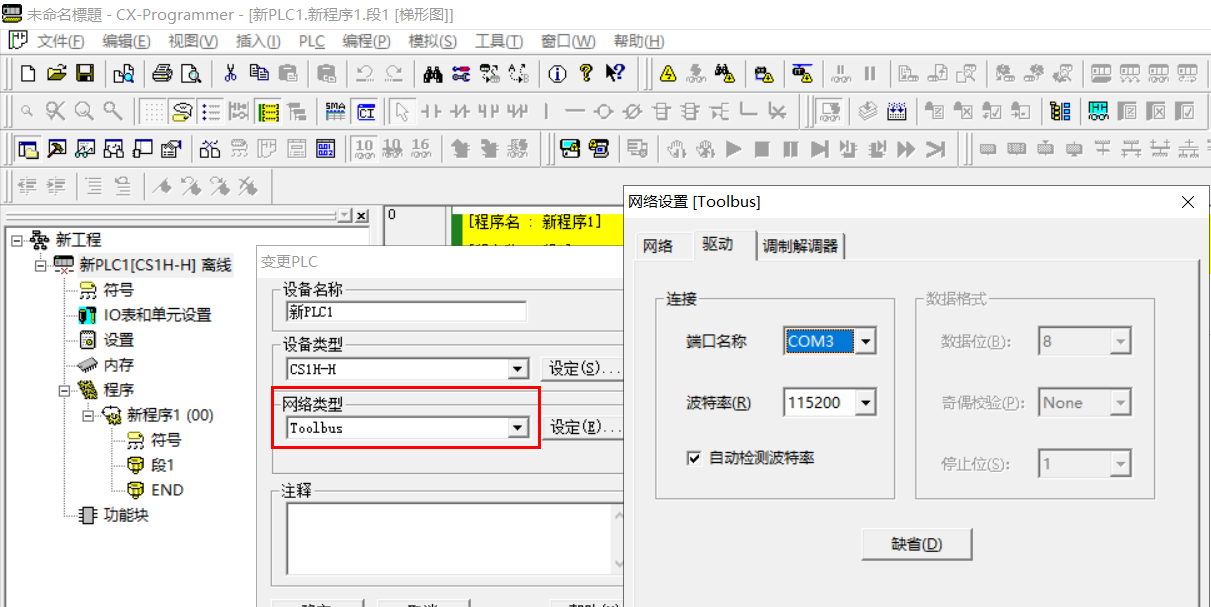

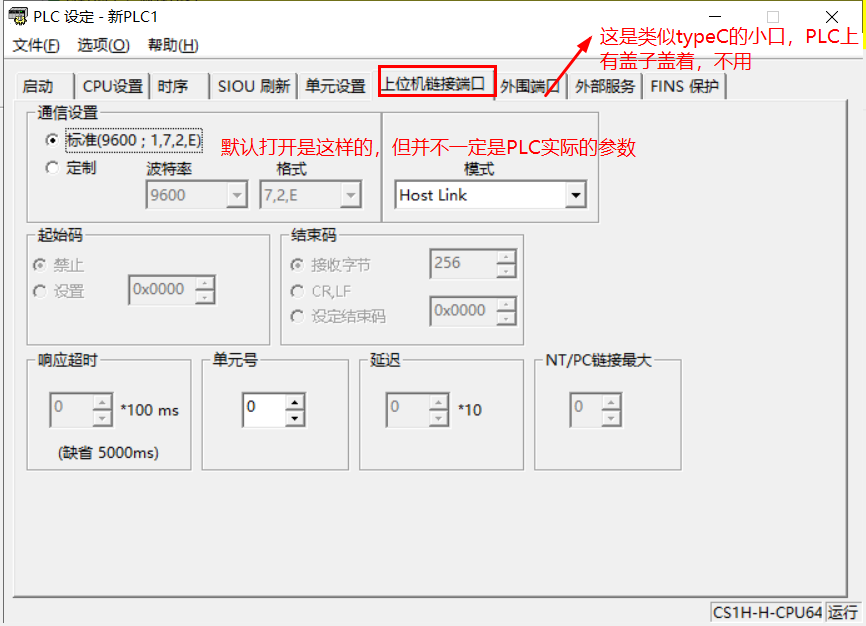

可以看到 默认是以欧姆龙私有协议toolbus PC 编程软件连接 PLC

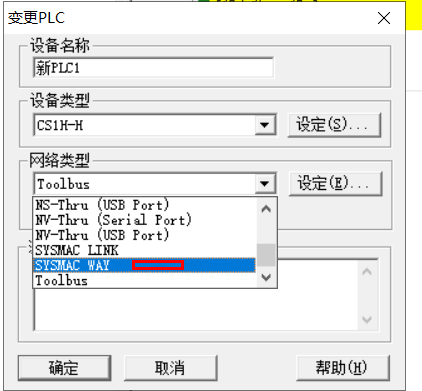

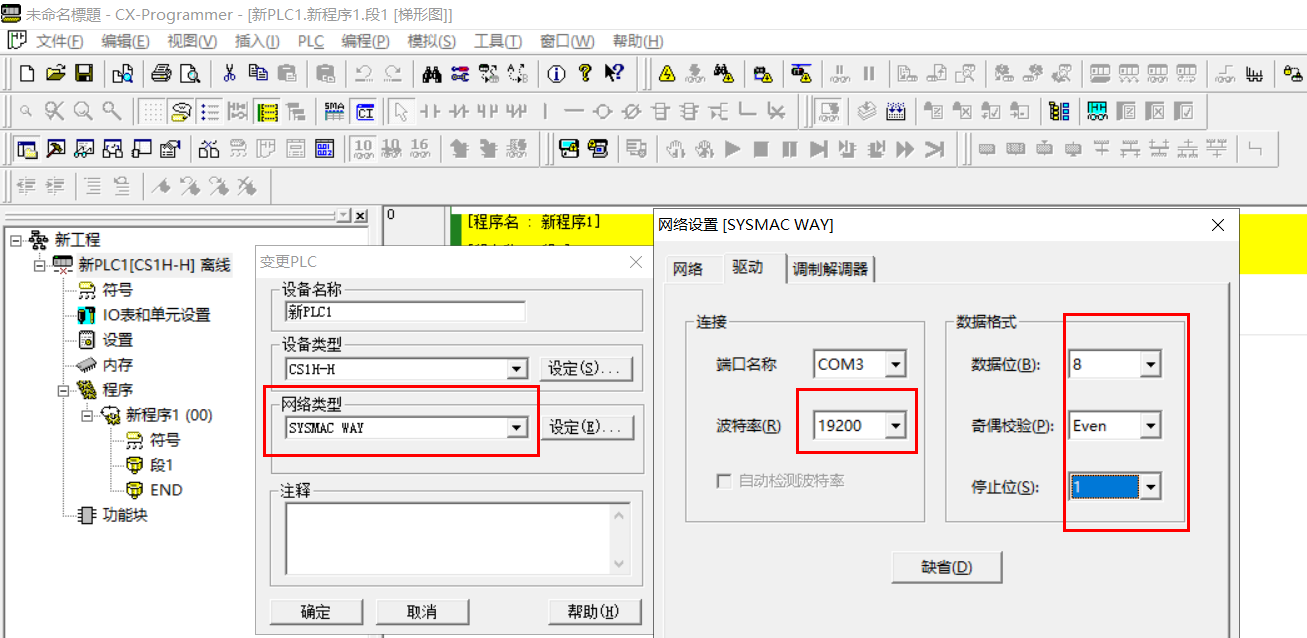

改成SYSMAC WAY

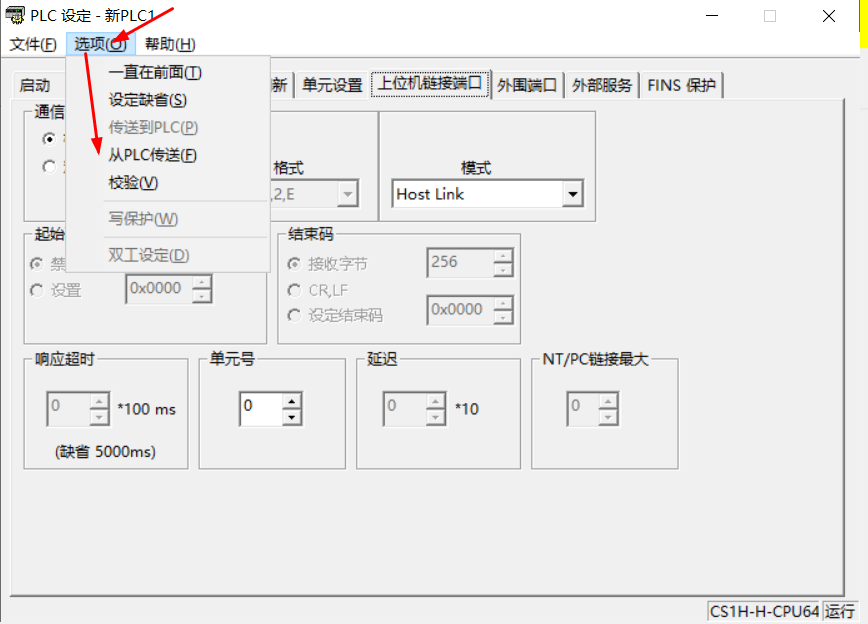

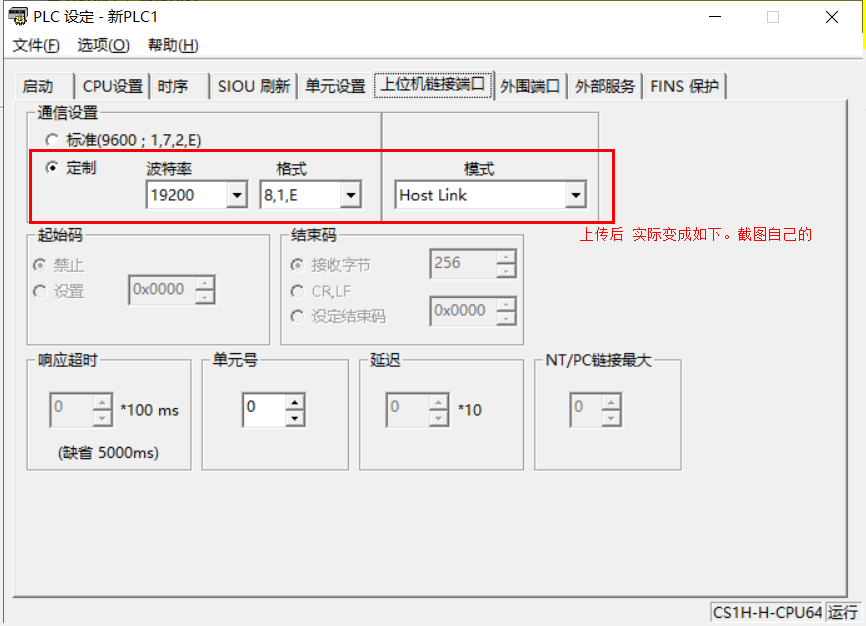

改成和刚刚 设置里 上传PLC读出的参数，用来测试hostlink是否正常。

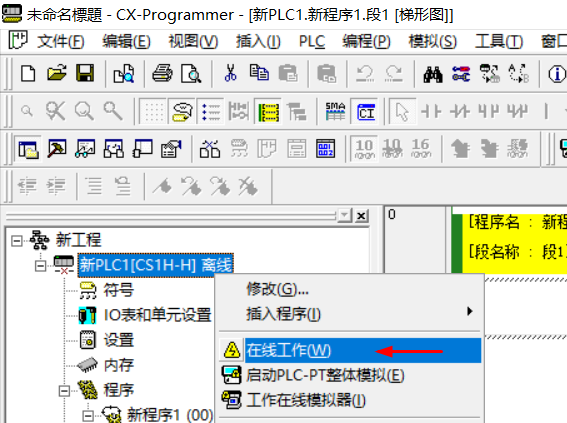

右键 让PLC在线。这时候用hostlink连接，是连不上的，因为PLC上拨码开关DIP5是1，得改成0才行。





通过hostlink方式 ，cx-programmer 能正常在线了。

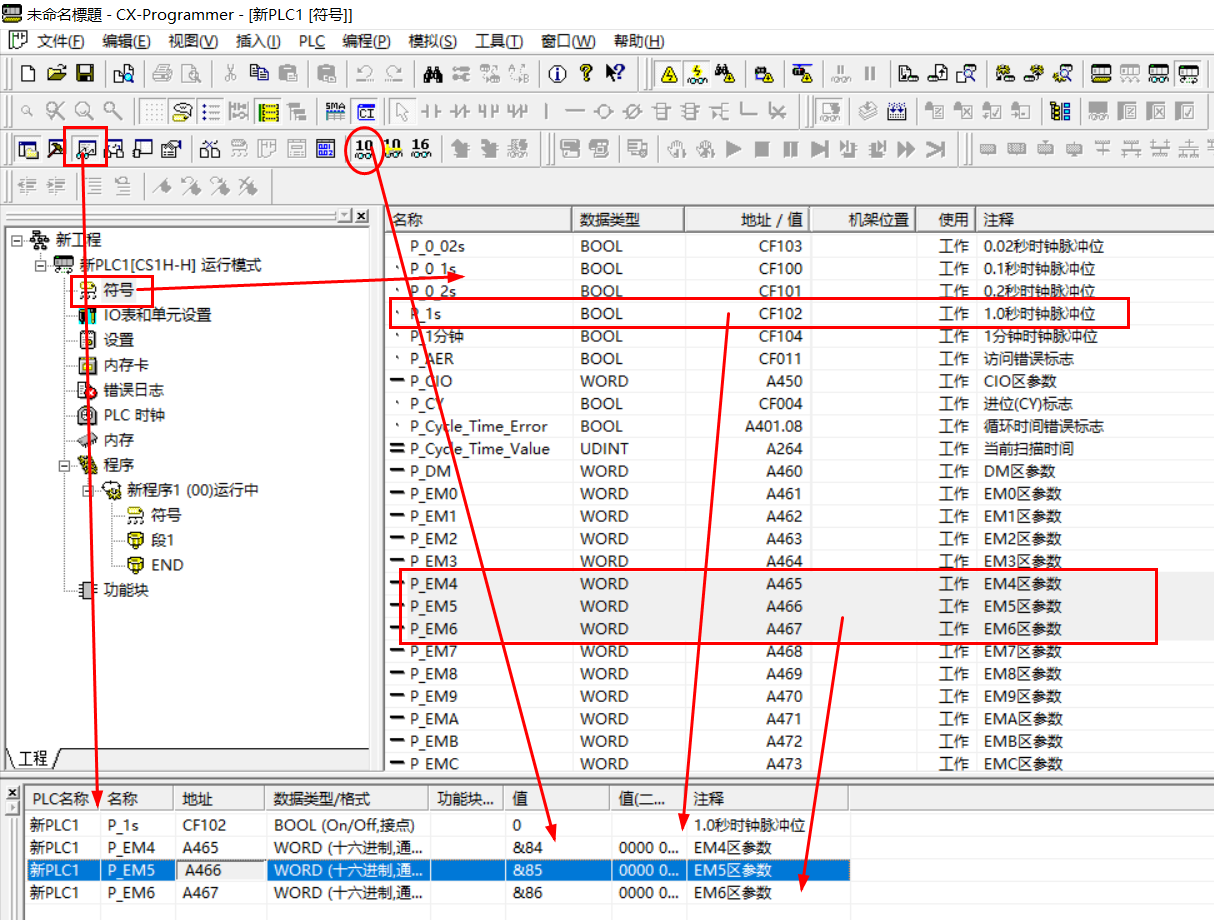

将PLC地址复制到变量表中观察，能看到BOOL 1秒变化1次。

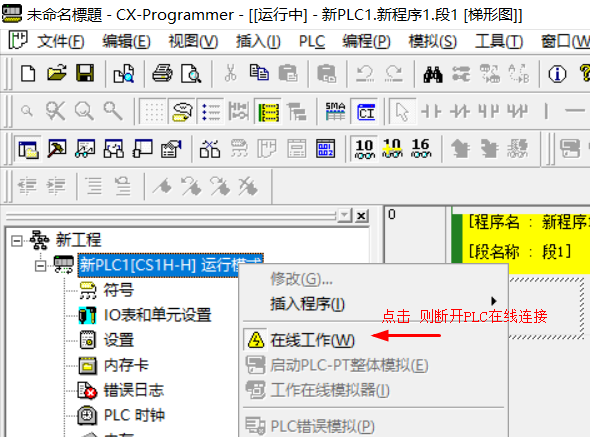

寄存器A466的值为85 工具栏选十进制。然后断开编程软件的在线，因为要用上位机软件来读了。



上位机软件读取之前，确保拨码开关DIP5=0，我所有的DIP都是0。

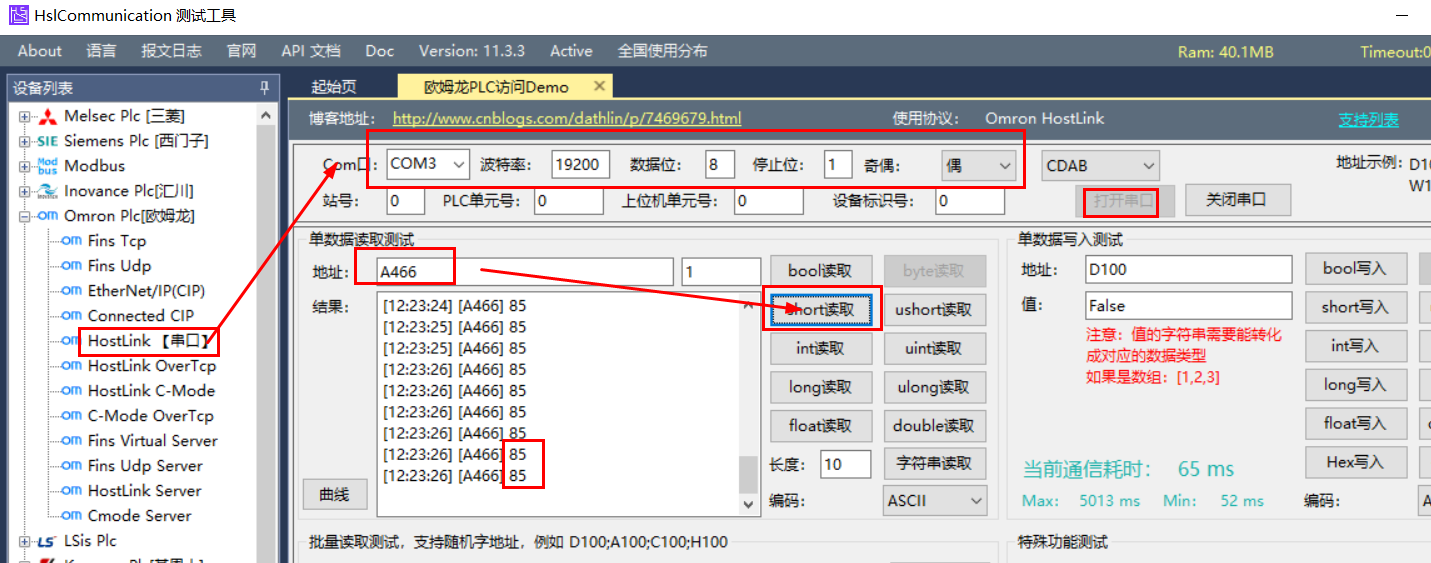

设置hostlink参数，读取正常。
