《深入剖析 Kubernetes》容器网络 —— 小记随笔

浅谈容器网络

而所谓“网络栈”，就包括了：网卡（Network Interface）、回环设备（Loopback Device）、路由表（Routing Table）和 iptables 规则。对于一个进程来说，这些要素，其实就构成了它发起和响应网络请求的基本环境。

在大多数情况下，我们都希望容器进程能使用自己 Network Namespace 里的网络栈，即：拥有属于自己的 IP 地址和端口。

这时候，一个显而易见的问题就是：这个被隔离的容器进程，该如何跟其他 Network Namespace 里的容器进程进行交互呢？

网桥

Docker 项目会默认在宿主机上创建一个名叫 docker0 的网桥，凡是连接在 docker0 网桥上的容器，就可以通过它来进行通信。

可是，我们又该如何把这些容器“连接”到 docker0 网桥上呢？这时候，我们就需要使用一种名叫 Veth Pair 的虚拟设备了。Veth Pair 设备的特点是：它被创建出来后，总是以两张虚拟网卡（Veth Peer）的形式成对出现的。并且，从其中一个“网卡”发出的数据包，可以直接出现在与它对应的另一张“网卡”上，哪怕这两个“网卡”在不同的 Network Namespace 里。

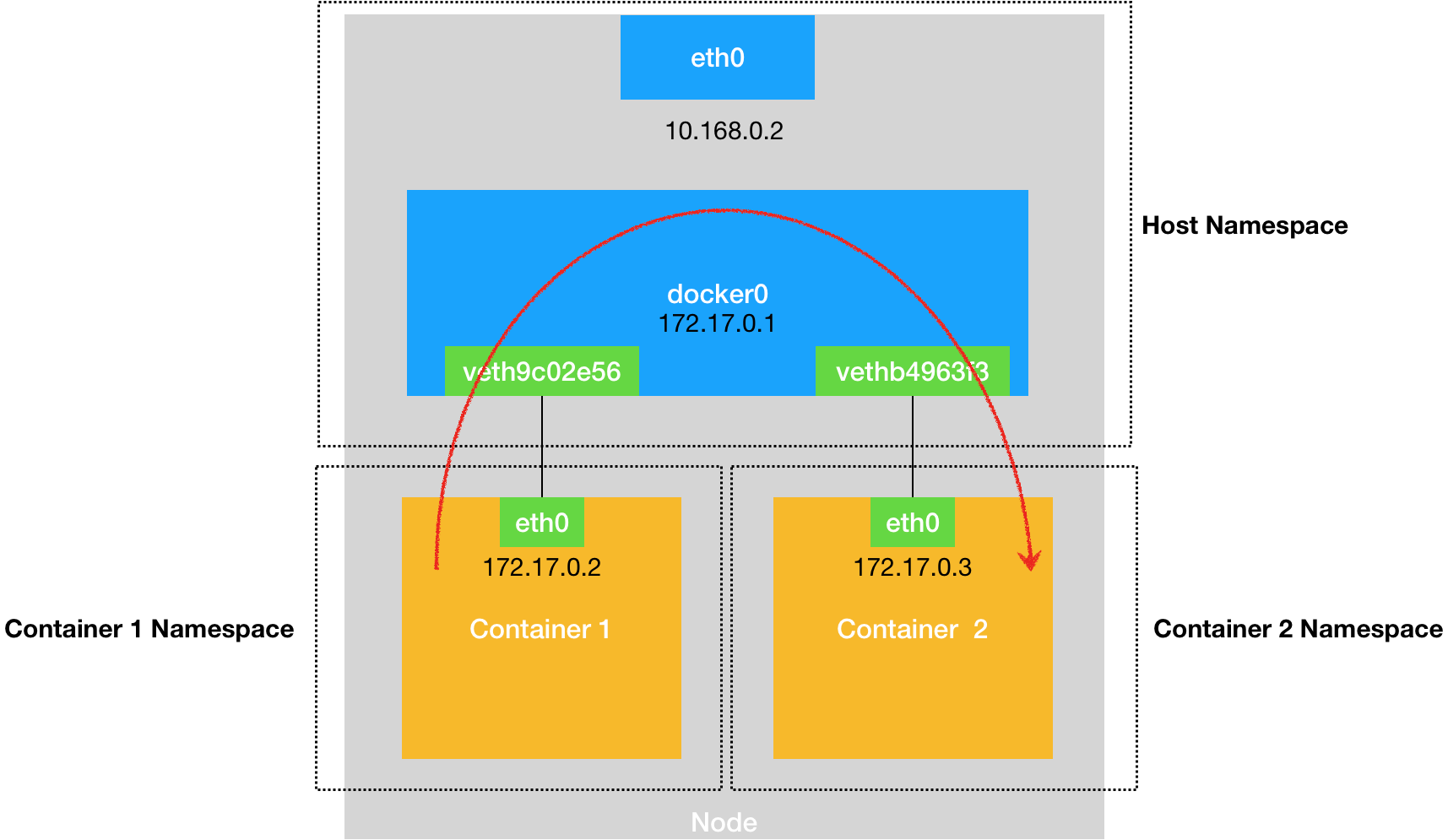

通过二层就可以实现相同宿主机的不同容器之间的访问

熟悉了 docker0 网桥的工作方式，你就可以理解，在默认情况下，被限制在 Network Namespace 里的容器进程，实际上是通过 Veth Pair 设备 + 宿主机网桥的方式，实现了跟同其他容器的数据交换。

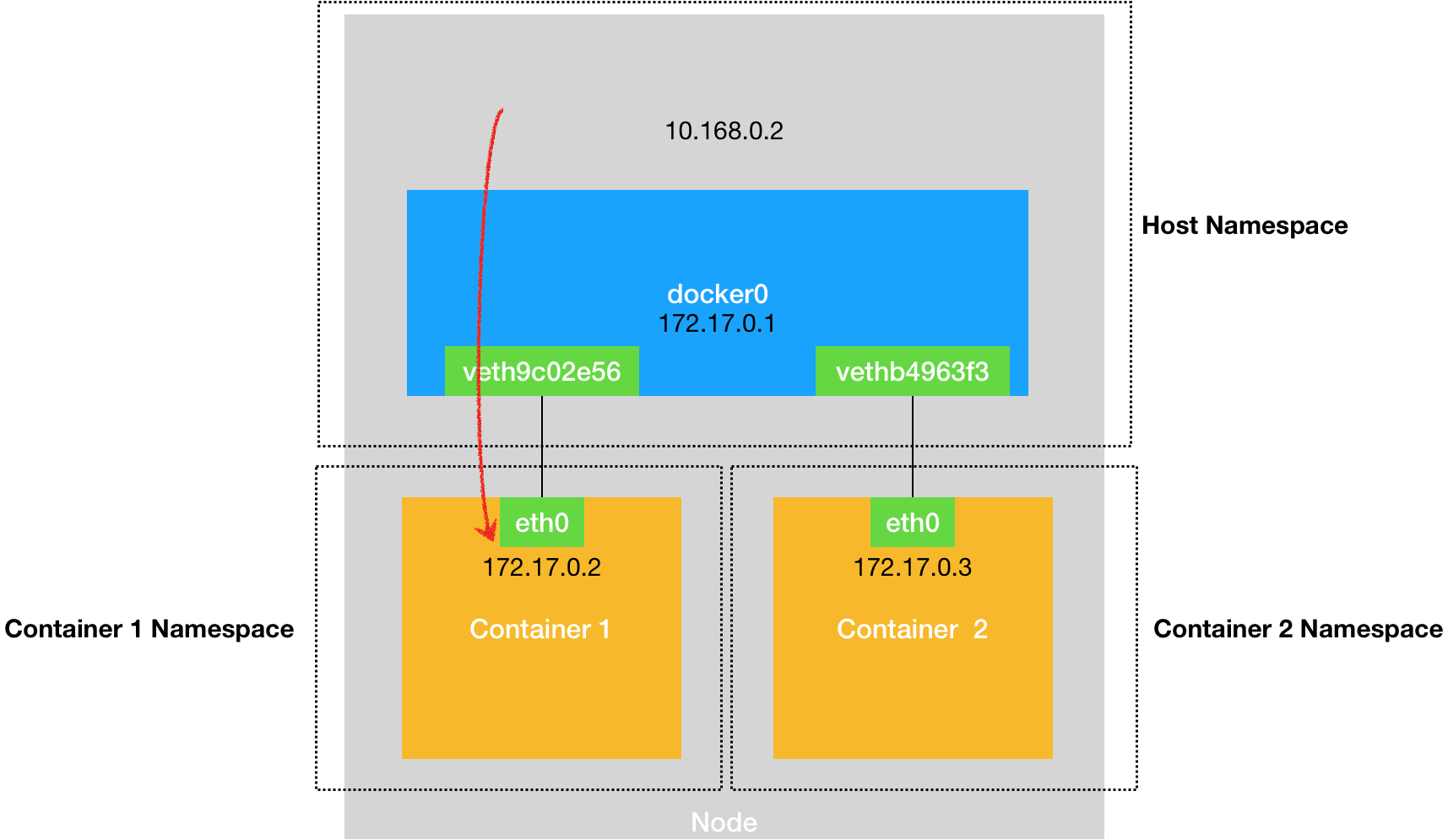

当你在一台宿主机上，访问该宿主机上的容器的 IP 地址时，这个请求的数据包，也是先根据路由规则到达 docker0 网桥，然后被转发到对应的 Veth Pair 设备，最后出现在容器里。这个过程的示意图，如下所示：

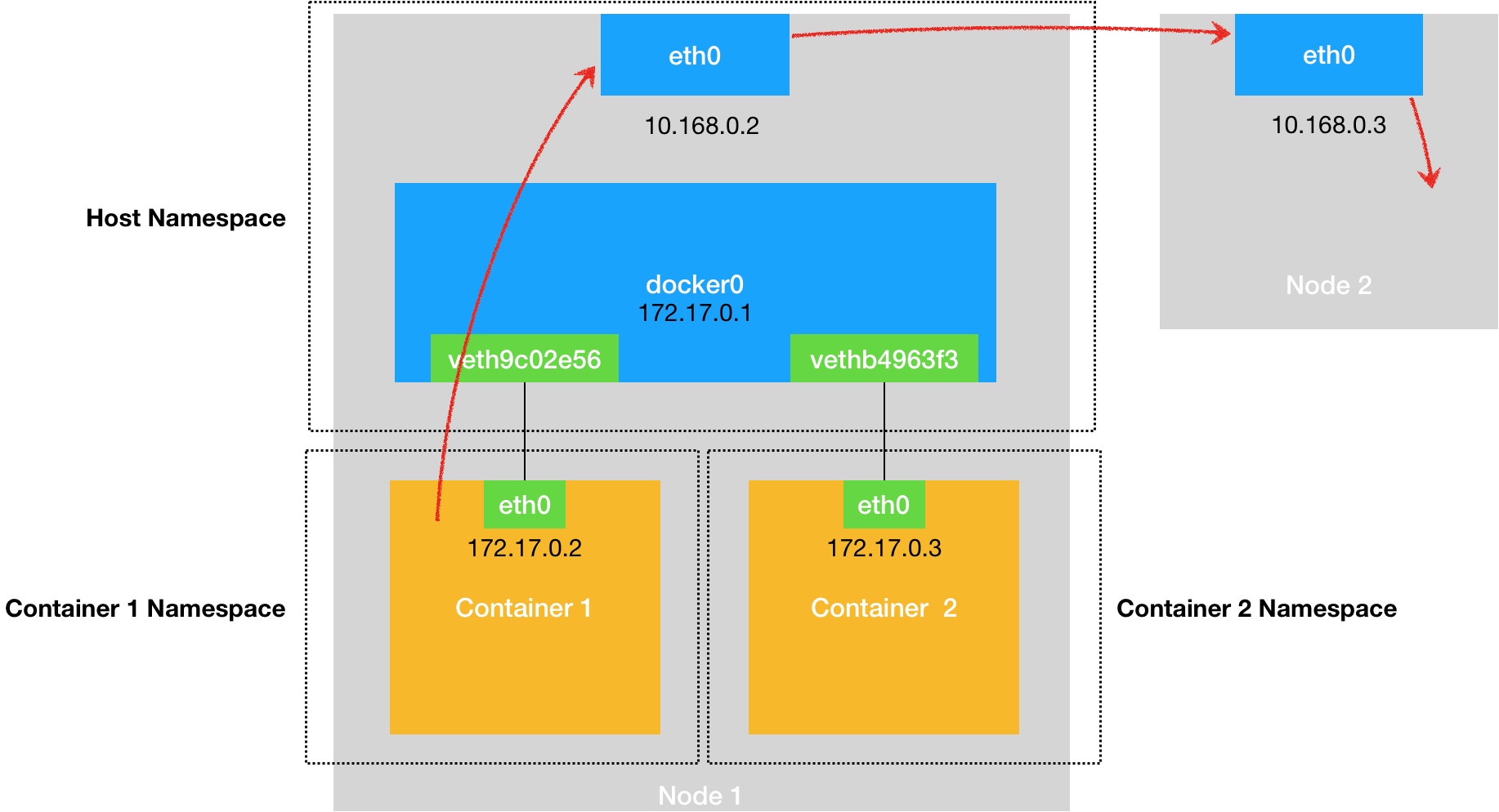

当一个容器试图连接到另外一个宿主机时，比如：ping 10.168.0.3，它发出的请求数据包，首先经过 docker0 网桥出现在宿主机上。然后根据宿主机的路由表里的直连路由规则（10.168.0.0/24 via eth0)），对 10.168.0.3 的访问请求就会交给宿主机的 eth0 处理。

所以接下来，这个数据包就会经宿主机的 eth0 网卡转发到宿主机网络上，最终到达 10.168.0.3 对应的宿主机上。当然，这个过程的实现要求这两台宿主机本身是连通的。这个过程的示意图，如下所示：

跨主机容器访问通信

如果我们通过软件的方式，创建一个整个集群“公用”的网桥，然后把集群里的所有容器都连接到这个网桥上，不就可以相互通信了吗？

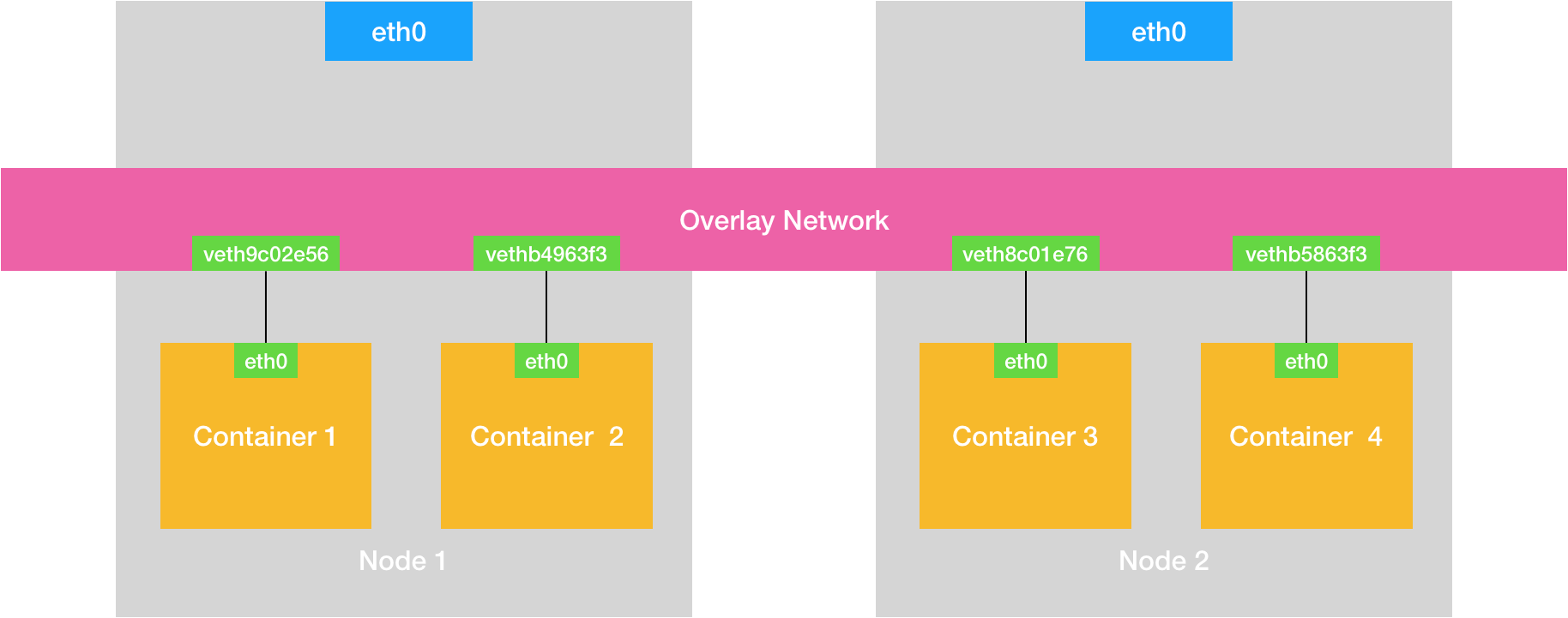

可以看到，构建这种容器网络的核心在于：我们需要在已有的宿主机网络上，再通过软件构建一个覆盖在已有宿主机网络之上的、可以把所有容器连通在一起的虚拟网络。所以，这种技术就被称为：Overlay Network（覆盖网络）。

而这个 Overlay Network 本身，可以由每台宿主机上的一个“特殊网桥”共同组成。比如，当 Node 1 上的 Container 1 要访问 Node 2 上的 Container 3 的时候，Node 1 上的“特殊网桥”在收到数据包之后，能够通过某种方式，把数据包发送到正确的宿主机，比如 Node 2 上。而 Node 2 上的“特殊网桥”在收到数据包后，也能够通过某种方式，把数据包转发给正确的容器，比如 Container 3。

深入解析容器跨主机网络

Flannel 项目是 CoreOS 公司主推的容器网络方案。事实上，Flannel 项目本身只是一个框架，真正为我们提供容器网络功能的，是 Flannel 的后端实现。目前，Flannel 支持三种后端实现，分别是：
VXLAN；host-gw；UDP。

UDP

而 UDP 模式，是 Flannel 项目最早支持的一种方式，却也是性能最差的一种方式。所以，这个模式目前已经被弃用。不过，Flannel 之所以最先选择 UDP 模式，就是因为这种模式是最直接、也是最容易理解的容器跨主网络实现。

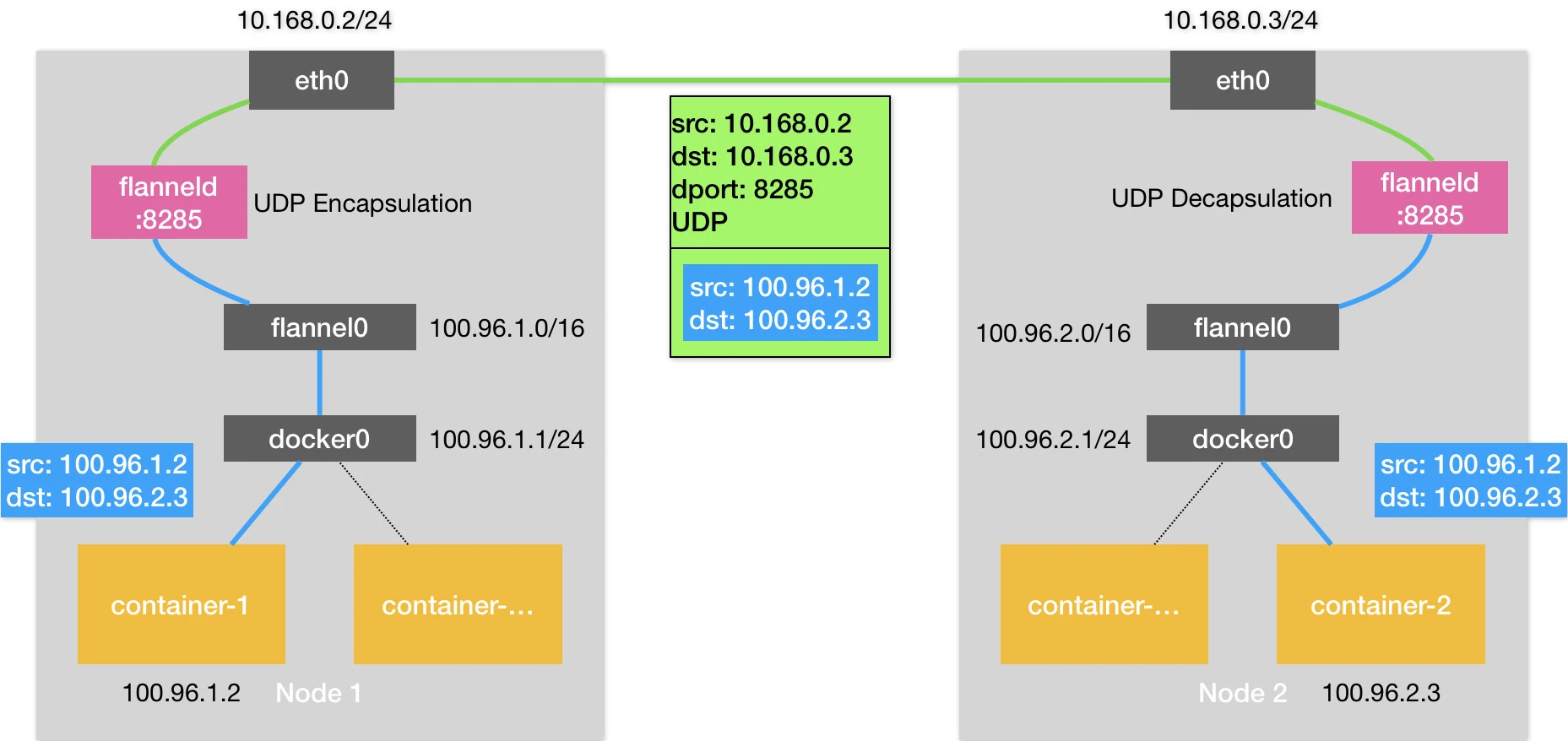

在这个例子中，我有两台宿主机。

宿主机 Node 1 上有一个容器 container-1，它的 IP 地址是 100.96.1.2，对应的 docker0 网桥的地址是：100.96.1.1/24。
宿主机 Node 2 上有一个容器 container-2，它的 IP 地址是 100.96.2.3，对应的 docker0 网桥的地址是：100.96.2.1/24。

我们现在的任务，就是让 container-1 访问 container-2。这个 IP 包会被交给默认路由规则，通过容器的网关进入 docker0 网桥，这时候，这个 IP 包的下一个目的地，就取决于宿主机上的路由规则了。此时，Flannel 已经在宿主机上创建出了一系列的路由规则，以 Node 1 为例，如下所示：

 # 在Node 1上
$ ip route
default via 10.168.0.1 dev eth0
100.96.0.0/16 dev flannel0  proto kernel  scope link  src 100.96.1.0
100.96.1.0/24 dev docker0  proto kernel  scope link  src 100.96.1.1
10.168.0.0/24 dev eth0  proto kernel  scope link  src 10.168.0.2

IP 包会进入到一个叫作 flannel0 的设备中。而这个 flannel0 设备的类型就比较有意思了：它是一个 TUN 设备（Tunnel 设备）。在 Linux 中，TUN 设备是一种工作在三层（Network Layer）的虚拟网络设备。TUN 设备的功能非常简单，即：在操作系统内核和用户应用程序之间传递 IP 包。

以 flannel0 设备为例：像上面提到的情况，当操作系统将一个 IP 包发送给 flannel0 设备之后，flannel0 就会把这个 IP 包，交给创建这个设备的应用程序，也就是 Flannel 进程。这是一个从内核态（Linux 操作系统）向用户态（Flannel 进程）的流动方向。

反之，如果 Flannel 进程向 flannel0 设备发送了一个 IP 包，那么这个 IP 包就会出现在宿主机网络栈中，然后根据宿主机的路由表进行下一步处理。这是一个从用户态向内核态的流动方向。

所以，当 IP 包从容器经过 docker0 出现在宿主机，然后又根据路由表进入 flannel0 设备后，宿主机上的 flanneld 进程（Flannel 项目在每个宿主机上的主进程），就会收到这个 IP 包。然后，flanneld 看到了这个 IP 包的目的地址，是 100.96.2.3，就把它发送给了 Node 2 宿主机。

flanneld 又是如何知道这个 IP 地址对应的容器，是运行在 Node 2 上的呢？这里，就用到了 Flannel 项目里一个非常重要的概念：子网（Subnet）。事实上，在由 Flannel 管理的容器网络里，一台宿主机上的所有容器，都属于该宿主机被分配的一个“子网”。在我们的例子中，Node 1 的子网是 100.96.1.0/24，container-1 的 IP 地址是 100.96.1.2。Node 2 的子网是 100.96.2.0/24，container-2 的 IP 地址是 100.96.2.3。

而这些子网与宿主机的对应关系，正是保存在 Etcd 当中，如下所示：

 $ etcdctl ls /coreos.com/network/subnets
/coreos.com/network/subnets/100.96.1.0-24
/coreos.com/network/subnets/100.96.2.0-24
/coreos.com/network/subnets/100.96.3.0-24

所以，flanneld 进程在处理由 flannel0 传入的 IP 包时，就可以根据目的 IP 的地址（比如 100.96.2.3），匹配到对应的子网（比如 100.96.2.0/24），从 Etcd 中找到这个子网对应的宿主机的 IP 地址是 10.168.0.3

而对于 flanneld 来说，只要 Node 1 和 Node 2 是互通的，那么 flanneld 作为 Node 1 上的一个普通进程，就一定可以通过上述 IP 地址（10.168.0.3）访问到 Node 2，这没有任何问题。

所以说，flanneld 在收到 container-1 发给 container-2 的 IP 包之后，就会把这个 IP 包直接封装在一个 UDP 包里，然后发送给 Node 2。不难理解，这个 UDP 包的源地址，就是 flanneld 所在的 Node 1 的地址，而目的地址，则是 container-2 所在的宿主机 Node 2 的地址。

当然，这个请求得以完成的原因是，每台宿主机上的 flanneld，都监听着一个 8285 端口，所以 flanneld 只要把 UDP 包发往 Node 2 的 8285 端口即可。通过这样一个普通的、宿主机之间的 UDP 通信，一个 UDP 包就从 Node 1 到达了 Node 2。而 Node 2 上监听 8285 端口的进程也是 flanneld，所以这时候，flanneld 就可以从这个 UDP 包里解析出封装在里面的、container-1 发来的原 IP 包。

而接下来 flanneld 的工作就非常简单了：flanneld 会直接把这个 IP 包发送给它所管理的 TUN 设备，即 flannel0 设备。

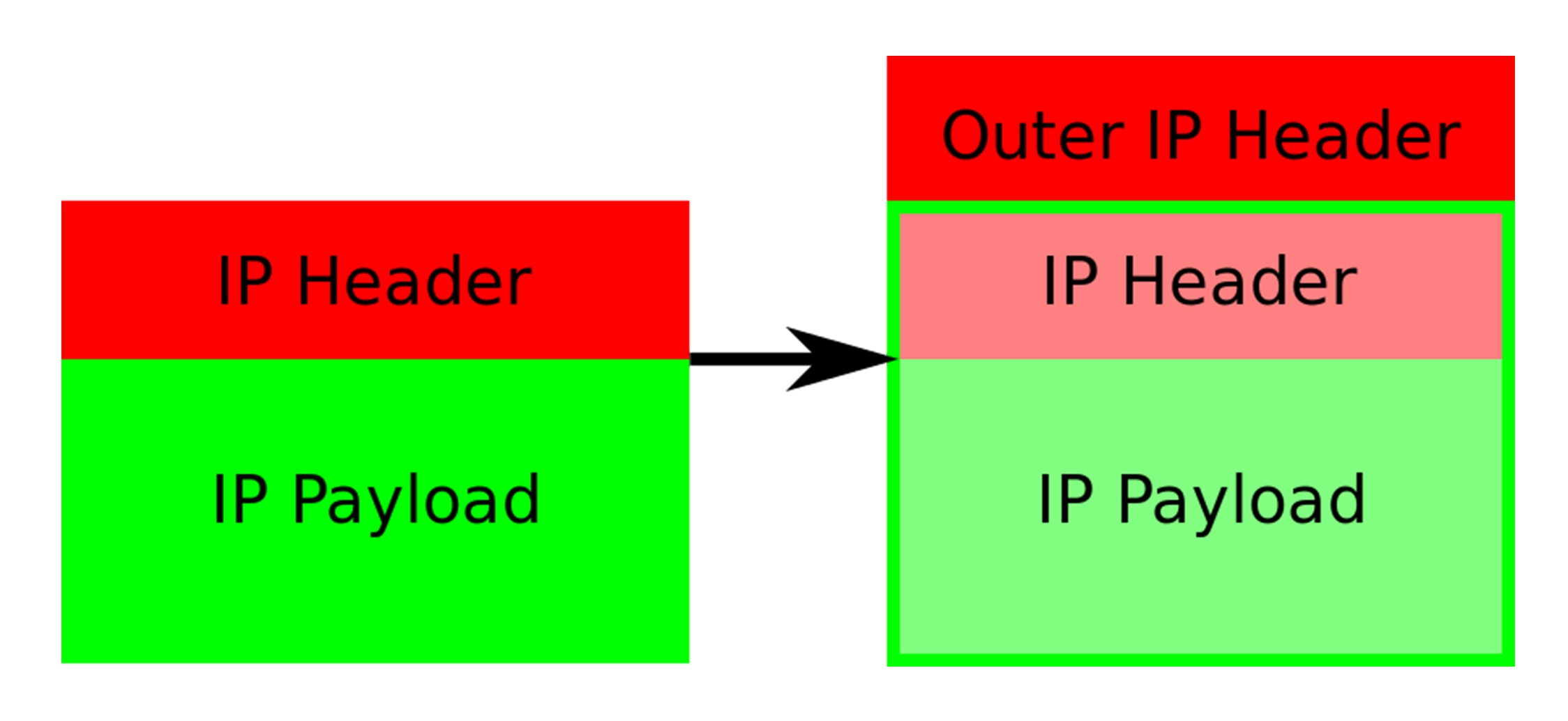

可以看到，Flannel UDP 模式提供的其实是一个三层的 Overlay 网络，即：它首先对发出端的 IP 包进行 UDP 封装，然后在接收端进行解封装拿到原始的 IP 包，进而把这个 IP 包转发给目标容器。这就好比，Flannel 在不同宿主机上的两个容器之间打通了一条“隧道”，使得这两个容器可以直接使用 IP 地址进行通信，而无需关心容器和宿主机的分布情况。

实际上，相比于两台宿主机之间的直接通信，基于 Flannel UDP 模式的容器通信多了一个额外的步骤，即 flanneld 的处理过程。而这个过程，由于使用到了 flannel0 这个 TUN 设备，仅在发出 IP 包的过程中，就需要经过三次用户态与内核态之间的数据拷贝，如下所示：

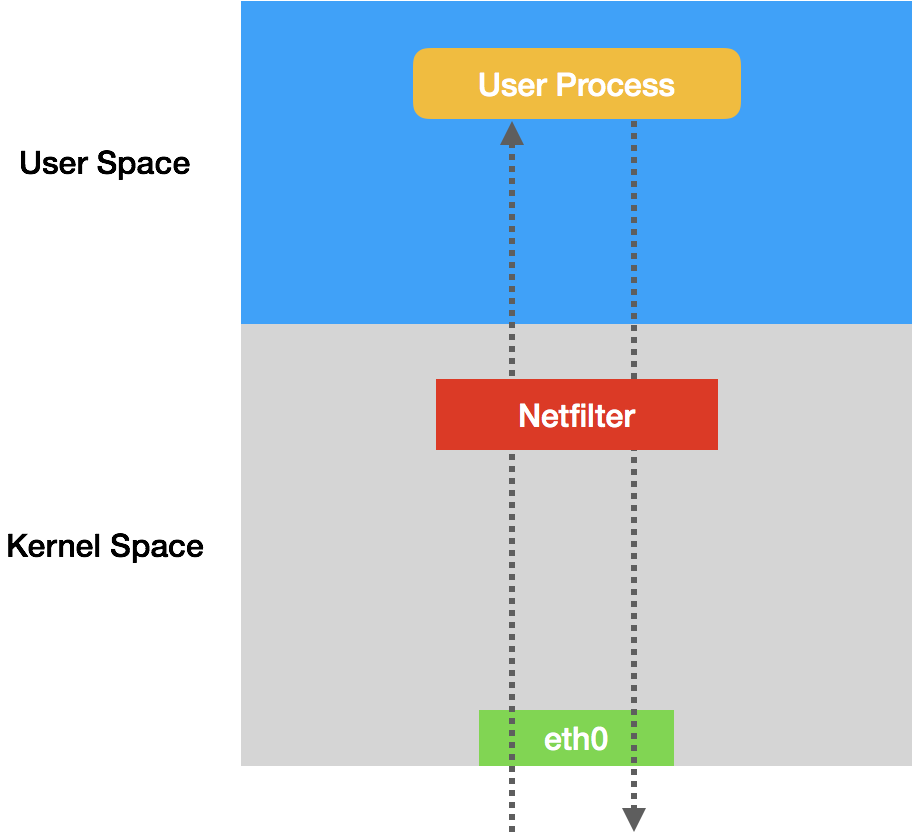

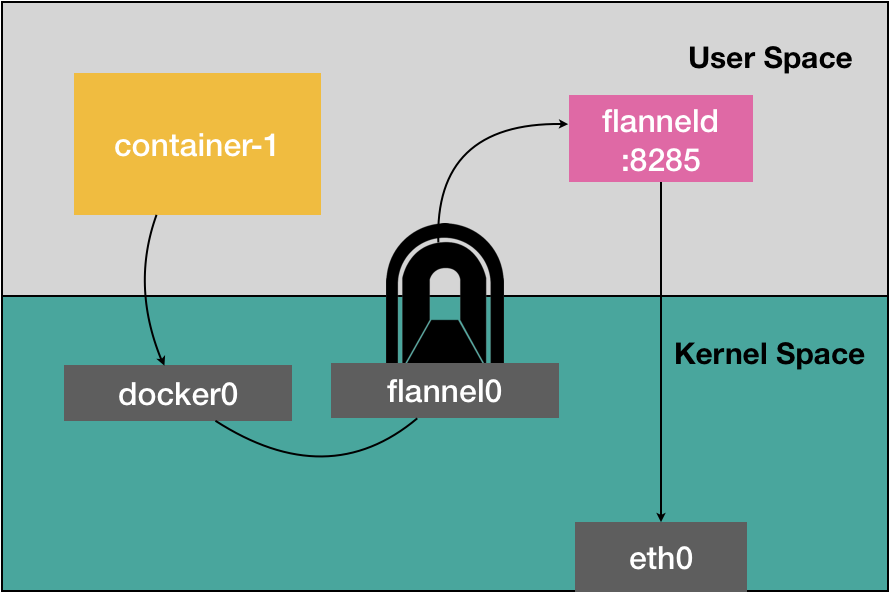

Flannel 进行 UDP 封装（Encapsulation）和解封装（Decapsulation）的过程，也都是在用户态完成的。在 Linux 操作系统中，上述这些上下文切换和用户态操作的代价其实是比较高的，这也正是造成 Flannel UDP 模式性能不好的主要原因。

VXLAN

我们在进行系统级编程的时候，有一个非常重要的优化原则，就是要减少用户态到内核态的切换次数，并且把核心的处理逻辑都放在内核态进行。这也是为什么，Flannel 后来支持的VXLAN 模式，逐渐成为了主流的容器网络方案的原因。

VXLAN，即 Virtual Extensible LAN（虚拟可扩展局域网），是 Linux 内核本身就支持的一种网络虚似化技术。所以说，VXLAN 可以完全在内核态实现上述封装和解封装的工作，从而通过与前面相似的“隧道”机制，构建出覆盖网络（Overlay Network）。

VXLAN 的覆盖网络的设计思想是：在现有的三层网络之上，“覆盖”一层虚拟的、由内核 VXLAN 模块负责维护的二层网络，使得连接在这个 VXLAN 二层网络上的“主机”（虚拟机或者容器都可以）之间，可以像在同一个局域网（LAN）里那样自由通信。当然，实际上，这些“主机”可能分布在不同的宿主机上，甚至是分布在不同的物理机房里。

而为了能够在二层网络上打通“隧道”，VXLAN 会在宿主机上设置一个特殊的网络设备作为“隧道”的两端。这个设备就叫作 VTEP，即：VXLAN Tunnel End Point（虚拟隧道端点）。

而 VTEP 设备的作用，其实跟前面的 flanneld 进程非常相似。只不过，它进行封装和解封装的对象，是二层数据帧（Ethernet frame）；而且这个工作的执行流程，全部是在内核里完成的（因为 VXLAN 本身就是 Linux 内核中的一个模块）。

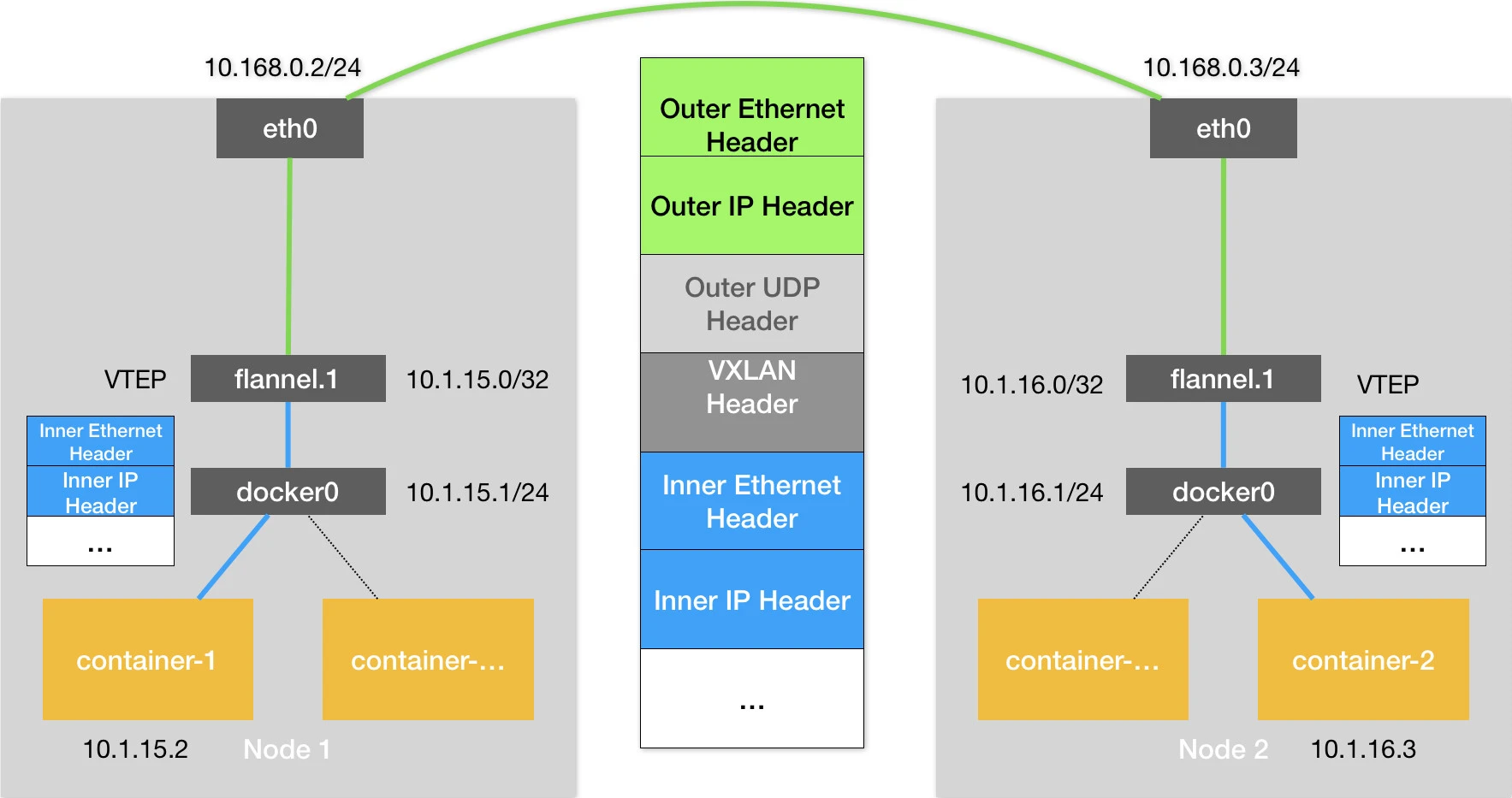

可以看到，图中每台宿主机上名叫 flannel.1 的设备，就是 VXLAN 所需的 VTEP 设备，它既有 IP 地址，也有 MAC 地址。

现在，我们的 container-1 的 IP 地址是 10.1.15.2，要访问的 container-2 的 IP 地址是 10.1.16.3。

那么，与前面 UDP 模式的流程类似，当 container-1 发出请求之后，这个目的地址是 10.1.16.3 的 IP 包，会先出现在 docker0 网桥，然后被路由到本机 flannel.1 设备进行处理。也就是说，来到了“隧道”的入口。为了方便叙述，我接下来会把这个 IP 包称为“原始 IP 包”。

为了能够将“原始 IP 包”封装并且发送到正确的宿主机，VXLAN 就需要找到这条“隧道”的出口，即：目的宿主机的 VTEP 设备。

而这个设备的信息，正是每台宿主机上的 flanneld 进程负责维护的。比如，当 Node 2 启动并加入 Flannel 网络之后，在 Node 1（以及所有其他节点）上，flanneld 就会添加一条如下所示的路由规则：

 $ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
...
10.1.16.0       10.1.16.0       255.255.255.0   UG    0      0        0 flannel.1

这条规则的意思是：凡是发往 10.1.16.0/24 网段的 IP 包，都需要经过 flannel.1 设备发出，并且，它最后被发往的网关地址是：10.1.16.0。

从图 3 的 Flannel VXLAN 模式的流程图中我们可以看到，10.1.16.0 正是 Node 2 上的 VTEP 设备（也就是 flannel.1 设备）的 IP 地址。

而这些 VTEP 设备之间，就需要想办法组成一个虚拟的二层网络，即：通过二层数据帧进行通信。

所以在我们的例子中，“源 VTEP 设备”收到“原始 IP 包”后，就要想办法把“原始 IP 包”加上一个目的 MAC 地址，封装成一个二层数据帧，然后发送给“目的 VTEP 设备”（当然，这么做还是因为这个 IP 包的目的地址不是本机）。这里需要解决的问题就是：“目的 VTEP 设备”的 MAC 地址是什么？

此时，根据前面的路由记录，我们已经知道了“目的 VTEP 设备”的 IP 地址。而要根据三层 IP 地址查询对应的二层 MAC 地址，这正是 ARP（Address Resolution Protocol ）表的功能。而这里要用到的 ARP 记录，也是 flanneld 进程在 Node 2 节点启动时，自动添加在 Node 1 上的。我们可以通过 ip 命令看到它，如下所示：

 此时，根据前面的路由记录，我们已经知道了“目的 VTEP 设备”的 IP 地址。而要根据三层 IP 地址查询对应的二层 MAC 地址，这正是 ARP（Address Resolution Protocol ）表的功能。而这里要用到的 ARP 记录，也是 flanneld 进程在 Node 2 节点启动时，自动添加在 Node 1 上的。我们可以通过 ip 命令看到它，如下所示：

这条记录的意思非常明确，即：IP 地址 10.1.16.0，对应的 MAC 地址是 5e:f8:4f:00:e3:37。

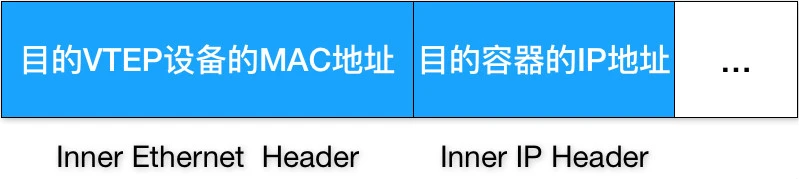

有了这个“目的 VTEP 设备”的 MAC 地址，Linux 内核就可以开始二层封包工作了。这个二层帧的格式，如下所示：

可以看到，Linux 内核会把“目的 VTEP 设备”的 MAC 地址，填写在图中的 Inner Ethernet Header 字段，得到一个二层数据帧。需要注意的是，上述封包过程只是加一个二层头，不会改变“原始 IP 包”的内容。所以图中的 Inner IP Header 字段，依然是 container-2 的 IP 地址，即 10.1.16.3。

但是，上面提到的这些 VTEP 设备的 MAC 地址，对于宿主机网络来说并没有什么实际意义。所以上面封装出来的这个数据帧，并不能在我们的宿主机二层网络里传输。为了方便叙述，我们把它称为“内部数据帧”（Inner Ethernet Frame）。

所以接下来，Linux 内核还需要再把“内部数据帧”进一步封装成为宿主机网络里的一个普通的数据帧，好让它“载着”“内部数据帧”，通过宿主机的 eth0 网卡进行传输。

我们把这次要封装出来的、宿主机对应的数据帧称为“外部数据帧”（Outer Ethernet Frame）。为了实现这个“搭便车”的机制，Linux 内核会在“内部数据帧”前面，加上一个特殊的 VXLAN 头，用来表示这个“乘客”实际上是一个 VXLAN 要使用的数据帧。

而这个 VXLAN 头里有一个重要的标志叫作 VNI，它是 VTEP 设备识别某个数据帧是不是应该归自己处理的重要标识。而在 Flannel 中，VNI 的默认值是 1，这也是为何，宿主机上的 VTEP 设备都叫作 flannel.1 的原因，这里的“1”，其实就是 VNI 的值。

然后，Linux 内核会把这个数据帧封装进一个 UDP 包里发出去。

所以，跟 UDP 模式类似，在宿主机看来，它会以为自己的 flannel.1 设备只是在向另外一台宿主机的 flannel.1 设备，发起了一次普通的 UDP 链接。它哪里会知道，这个 UDP 包里面，其实是一个完整的二层数据帧。这是不是跟特洛伊木马的故事非常像呢？

不过，不要忘了，一个 flannel.1 设备只知道另一端的 flannel.1 设备的 MAC 地址，却不知道对应的宿主机地址是什么。也就是说，这个 UDP 包该发给哪台宿主机呢？

在这种场景下，flannel.1 设备实际上要扮演一个“网桥”的角色，在二层网络进行 UDP 包的转发。而在 Linux 内核里面，“网桥”设备进行转发的依据，来自于一个叫作 FDB（Forwarding Database）的转发数据库。

不难想到，这个 flannel.1“网桥”对应的 FDB 信息，也是 flanneld 进程负责维护的。它的内容可以通过 bridge fdb 命令查看到，如下所示：

 # 在Node 1上，使用“目的VTEP设备”的MAC地址进行查询
$ bridge fdb show flannel.1 | grep 5e:f8:4f:00:e3:37
5e:f8:4f:00:e3:37 dev flannel.1 dst 10.168.0.3 self permanent

发往我们前面提到的“目的 VTEP 设备”（MAC 地址是 5e:f8:4f:00:e3:37）的二层数据帧，应该通过 flannel.1 设备，发往 IP 地址为 10.168.0.3 的主机。显然，这台主机正是 Node 2，UDP 包要发往的目的地就找到了。

所以接下来的流程，就是一个正常的、宿主机网络上的封包工作。

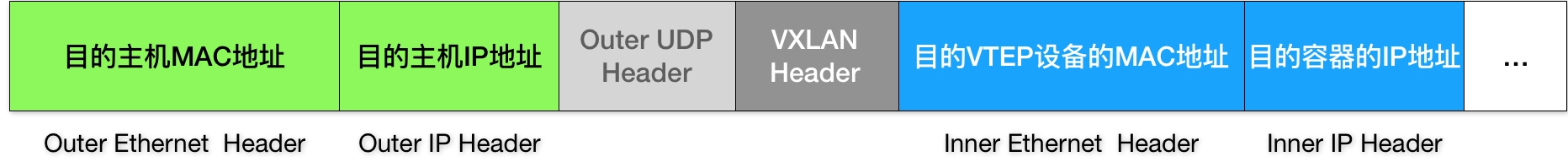

我们知道，UDP 包是一个四层数据包，所以 Linux 内核会在它前面加上一个 IP 头，即原理图中的 Outer IP Header，组成一个 IP 包。并且，在这个 IP 头里，会填上前面通过 FDB 查询出来的目的主机的 IP 地址，即 Node 2 的 IP 地址 10.168.0.3。

然后，Linux 内核再在这个 IP 包前面加上二层数据帧头，即原理图中的 Outer Ethernet Header，并把 Node 2 的 MAC 地址填进去。这个 MAC 地址本身，是 Node 1 的 ARP 表要学习的内容，无需 Flannel 维护。这时候，我们封装出来的“外部数据帧”的格式，如下所示：

这样，封包工作就宣告完成了。接下来，Node 1 上的 flannel.1 设备就可以把这个数据帧从 Node 1 的 eth0 网卡发出去。显然，这个帧会经过宿主机网络来到 Node 2 的 eth0 网卡。这时候，Node 2 的内核网络栈会发现这个数据帧里有 VXLAN Header，并且 VNI=1。所以 Linux 内核会对它进行拆包，拿到里面的内部数据帧，然后根据 VNI 的值，把它交给 Node 2 上的 flannel.1 设备。而 flannel.1 设备则会进一步拆包，取出“原始 IP 包”。接下来就回到了我在上一篇文章中分享的单机容器网络的处理流程。最终，IP 包就进入到了 container-2 容器的 Network Namespace 里。

Kubernetes网络模型与CNI网络插件

Kubernetes 是通过一个叫作 CNI 的接口，维护了一个单独的网桥来代替 docker0。这个网桥的名字就叫作：CNI 网桥，它在宿主机上的设备名称默认是：cni0。

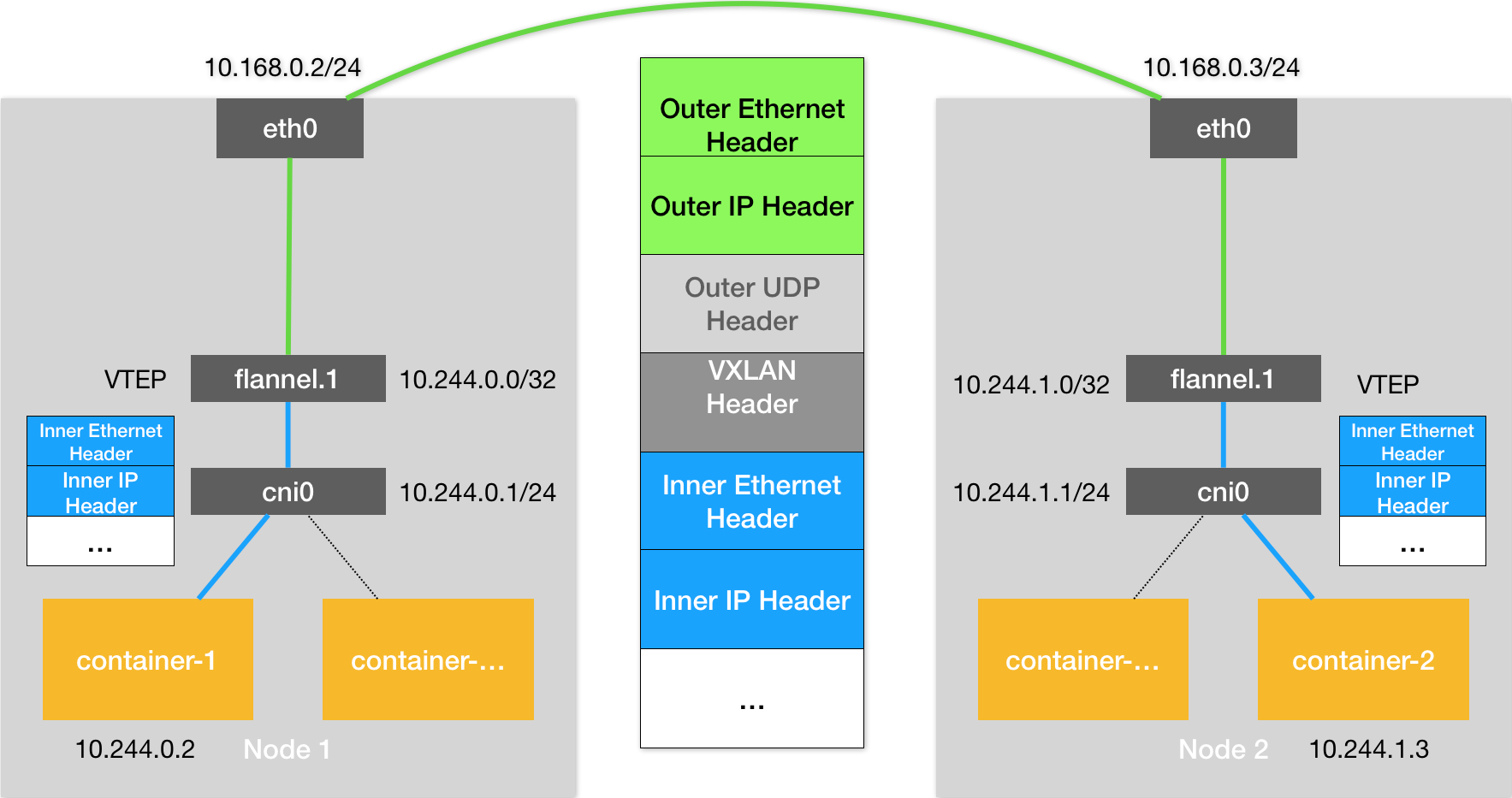

以 Flannel 的 VXLAN 模式为例，在 Kubernetes 环境里，它的工作方式跟我们在上一篇文章中讲解的没有任何不同。只不过，docker0 网桥被替换成了 CNI 网桥而已，如下所示：

在这里，Kubernetes 为 Flannel 分配的子网范围是 10.244.0.0/16。这个参数可以在部署的时候指定，比如：

 $ kubeadm init --pod-network-cidr=10.244.0.0/16

也可以在部署完成后，通过修改 kube-controller-manager 的配置文件来指定。

Kubernetes 之所以要设置这样一个与 docker0 网桥功能几乎一样的 CNI 网桥，主要原因包括两个方面：

一方面，Kubernetes 项目并没有使用 Docker 的网络模型（CNM），所以它并不希望、也不具备配置 docker0 网桥的能力；
另一方面，这还与 Kubernetes 如何配置 Pod，也就是 Infra 容器的 Network Namespace 密切相关。

所以，CNI 的设计思想，就是：Kubernetes 在启动 Infra 容器之后，就可以直接调用 CNI 网络插件，为这个 Infra 容器的 Network Namespace，配置符合预期的网络栈。

CNI 插件部署

我们在部署 Kubernetes 的时候，有一个步骤是安装 kubernetes-cni 包，它的目的就是在宿主机上安装 CNI 插件所需的基础可执行文件。在安装完成后，你可以在宿主机的 /opt/cni/bin 目录下看到它们，如下所示：

 $ ls -al /opt/cni/bin/
total 73088
-rwxr-xr-x 1 root root  3890407 Aug 17  2017 bridge
-rwxr-xr-x 1 root root  9921982 Aug 17  2017 dhcp
-rwxr-xr-x 1 root root  2814104 Aug 17  2017 flannel
-rwxr-xr-x 1 root root  2991965 Aug 17  2017 host-local
-rwxr-xr-x 1 root root  3475802 Aug 17  2017 ipvlan
-rwxr-xr-x 1 root root  3026388 Aug 17  2017 loopback
-rwxr-xr-x 1 root root  3520724 Aug 17  2017 macvlan
-rwxr-xr-x 1 root root  3470464 Aug 17  2017 portmap
-rwxr-xr-x 1 root root  3877986 Aug 17  2017 ptp
-rwxr-xr-x 1 root root  2605279 Aug 17  2017 sample
-rwxr-xr-x 1 root root  2808402 Aug 17  2017 tuning
-rwxr-xr-x 1 root root  3475750 Aug 17  2017 vlan

这些 CNI 的基础可执行文件，按照功能可以分为三类：

第一类，叫作 Main 插件，它是用来创建具体网络设备的二进制文件。比如，bridge（网桥设备）、ipvlan、loopback（lo 设备）、macvlan、ptp（Veth Pair 设备），以及 vlan。

我在前面提到过的 Flannel、Weave 等项目，都属于“网桥”类型的 CNI 插件。所以在具体的实现中，它们往往会调用 bridge 这个二进制文件。

第二类，叫作 IPAM（IP Address Management）插件，它是负责分配 IP 地址的二进制文件。比如，dhcp，这个文件会向 DHCP 服务器发起请求；host-local，则会使用预先配置的 IP 地址段来进行分配。
第三类，是由 CNI 社区维护的内置 CNI 插件。比如：flannel，就是专门为 Flannel 项目提供的 CNI 插件；tuning，是一个通过 sysctl 调整网络设备参数的二进制文件；portmap，是一个通过 iptables 配置端口映射的二进制文件；bandwidth，是一个使用 Token Bucket Filter (TBF) 来进行限流的二进制文件。

从这些二进制文件中，我们可以看到，如果要实现一个给 Kubernetes 用的容器网络方案，其实需要做两部分工作，以 Flannel 项目为例：

首先，实现这个网络方案本身。这一部分需要编写的，其实就是 flanneld 进程里的主要逻辑。比如，创建和配置 flannel.1 设备、配置宿主机路由、配置 ARP 和 FDB 表里的信息等等。

然后，实现该网络方案对应的 CNI 插件。这一部分主要需要做的，就是配置 Infra 容器里面的网络栈，并把它连接在 CNI 网桥上。

接下来，你就需要在宿主机上安装 flanneld（网络方案本身）。而在这个过程中，flanneld 启动后会在每台宿主机上生成它对应的 CNI 配置文件（它其实是一个 ConfigMap），从而告诉 Kubernetes，这个集群要使用 Flannel 作为容器网络方案。

 $ cat /etc/cni/net.d/10-flannel.conflist
{
  "name": "cbr0",
  "plugins": [
    {
      "type": "flannel",
      "delegate": {
        "hairpinMode": true,
        "isDefaultGateway": true
      }
    },
    {
      "type": "portmap",
      "capabilities": {
        "portMappings": true
      }
    }
  ]
}

需要注意的是，在 Kubernetes 中，处理容器网络相关的逻辑并不会在 kubelet 主干代码里执行，而是会在具体的 CRI（Container Runtime Interface，容器运行时接口）实现里完成。对于 Docker 项目来说，它的 CRI 实现叫作 dockershim，你可以在 kubelet 的代码里找到它。

所以，接下来 dockershim 会加载上述的 CNI 配置文件。需要注意，Kubernetes 目前不支持多个 CNI 插件混用。如果你在 CNI 配置目录（/etc/cni/net.d）里放置了多个 CNI 配置文件的话，dockershim 只会加载按字母顺序排序的第一个插件。

但另一方面，CNI 允许你在一个 CNI 配置文件里，通过 plugins 字段，定义多个插件进行协作。比如，在我们上面这个例子里，Flannel 项目就指定了 flannel 和 portmap 这两个插件。这时候，dockershim 会把这个 CNI 配置文件加载起来，并且把列表里的第一个插件、也就是 flannel 插件，设置为默认插件。而在后面的执行过程中，flannel 和 portmap 插件会按照定义顺序被调用，从而依次完成“配置容器网络”和“配置端口映射”这两步操作。

CNI 实现方式

当 kubelet 组件需要创建 Pod 的时候，它第一个创建的一定是 Infra 容器。所以在这一步，dockershim 就会先调用 Docker API 创建并启动 Infra 容器，紧接着执行一个叫作 SetUpPod 的方法。这个方法的作用就是：为 CNI 插件准备参数，然后调用 CNI 插件为 Infra 容器配置网络。

这里要调用的 CNI 插件，就是 /opt/cni/bin/flannel；而调用它所需要的参数，分为两部分。

第一部分，是由 dockershim 设置的一组 CNI 环境变量。

其中，最重要的环境变量参数叫作：CNI_COMMAND。它的取值只有两种：ADD 和 DEL。
这个 ADD 和 DEL 操作，就是 CNI 插件唯一需要实现的两个方法。其中 ADD 操作的含义是：把容器添加到 CNI 网络里；DEL 操作的含义则是：把容器从 CNI 网络里移除掉。

而对于网桥类型的 CNI 插件来说，这两个操作意味着把容器以 Veth Pair 的方式“插”到 CNI 网桥上，或者从网桥上“拔”掉。

ADD 操作详解

接下来，我以 ADD 操作为重点进行讲解。CNI 的 ADD 操作需要的参数包括：容器里网卡的名字 eth0（CNI_IFNAME）、Pod 的 Network Namespace 文件的路径（CNI_NETNS）、容器的 ID（CNI_CONTAINERID）等。这些参数都属于上述环境变量里的内容。其中，Pod（Infra 容器）的 Network Namespace 文件的路径，我在前面讲解容器基础的时候提到过，即：/proc/< 容器进程的 PID>/ns/net。

除此之外，在 CNI 环境变量里，还有一个叫作 CNI_ARGS 的参数。通过这个参数，CRI 实现（比如 dockershim）就可以以 Key-Value 的格式，传递自定义信息给网络插件。这是用户将来自定义 CNI 协议的一个重要方法。

第二部分，则是 dockershim 从 CNI 配置文件里加载到的、默认插件的配置信息。

这个配置信息在 CNI 中被叫作 Network Configuration，它的完整定义你可以参考这个文档。dockershim 会把 Network Configuration 以 JSON 数据的格式，通过标准输入（stdin）的方式传递给 Flannel CNI 插件。

Delegate 字段的意思是，这个 CNI 插件并不会自己做事儿，而是会调用 Delegate 指定的某种 CNI 内置插件来完成。对于 Flannel 来说，它调用的 Delegate 插件，就是前面介绍到的 CNI bridge 插件。所以说，dockershim 对 Flannel CNI 插件的调用，其实就是走了个过场。Flannel CNI 插件唯一需要做的，就是对 dockershim 传来的 Network Configuration 进行补充。比如，将 Delegate 的 Type 字段设置为 bridge，将 Delegate 的 IPAM 字段设置为 host-local 等。

 {
    "hairpinMode":true,
    "ipMasq":false,
    "ipam":{
        "routes":[
            {
                "dst":"10.244.0.0/16"
            }
        ],
        "subnet":"10.244.1.0/24",
        "type":"host-local"
    },
    "isDefaultGateway":true,
    "isGateway":true,
    "mtu":1410,
    "name":"cbr0",
    "type":"bridge"
}

其中，ipam 字段里的信息，比如 10.244.1.0/24，读取自 Flannel 在宿主机上生成的 Flannel 配置文件，即：宿主机上的 /run/flannel/subnet.env 文件。

接下来，Flannel CNI 插件就会调用 CNI bridge 插件，也就是执行：/opt/cni/bin/bridge 二进制文件。

这一次，调用 CNI bridge 插件需要的两部分参数的第一部分、也就是 CNI 环境变量，并没有变化。所以，它里面的 CNI_COMMAND 参数的值还是“ADD”。

而第二部分 Network Configration，正是上面补充好的 Delegate 字段。Flannel CNI 插件会把 Delegate 字段的内容以标准输入（stdin）的方式传递给 CNI bridge 插件。此外，Flannel CNI 插件还会把 Delegate 字段以 JSON 文件的方式，保存在 /var/lib/cni/flannel 目录下。这是为了给后面删除容器调用 DEL 操作时使用的。

有了这两部分参数，接下来 CNI bridge 插件就可以“代表”Flannel，进行“将容器加入到 CNI 网络里”这一步操作了。而这一部分内容，与容器 Network Namespace 密切相关，所以我要为你详细讲解一下。

首先，CNI bridge 插件会在宿主机上检查 CNI 网桥是否存在。如果没有的话，那就创建它。这相当于在宿主机上执行：

 # 在宿主机上
$ ip link add cni0 type bridge
$ ip link set cni0 up

接下来，CNI bridge 插件会通过 Infra 容器的 Network Namespace 文件，进入到这个 Network Namespace 里面，然后创建一对 Veth Pair 设备。紧接着，它会把这个 Veth Pair 的其中一端，“移动”到宿主机上。这相当于在容器里执行如下所示的命令：

 #在容器里
# 创建一对Veth Pair设备。其中一个叫作eth0，另一个叫作vethb4963f3
$ ip link add eth0 type veth peer name vethb4963f3
# 启动eth0设备
$ ip link set eth0 up
# 将Veth Pair设备的另一端（也就是vethb4963f3设备）放到宿主机（也就是Host Namespace）里
$ ip link set vethb4963f3 netns $HOST_NS
# 通过Host Namespace，启动宿主机上的vethb4963f3设备
$ ip netns exec $HOST_NS ip link set vethb4963f3 up

这样，vethb4963f3 就出现在了宿主机上，而且这个 Veth Pair 设备的另一端，就是容器里面的 eth0。

当然，你可能已经想到，上述创建 Veth Pair 设备的操作，其实也可以先在宿主机上执行，然后再把该设备的一端放到容器的 Network Namespace 里，这个原理是一样的。不过，CNI 插件之所以要“反着”来，是因为 CNI 里对 Namespace 操作函数的设计就是如此，如下所示：

 err := containerNS.Do(func(hostNS ns.NetNS) error {
  ...
  return nil
})

这个设计其实很容易理解。在编程时，容器的 Namespace 是可以直接通过 Namespace 文件拿到的；而 Host Namespace，则是一个隐含在上下文的参数。所以，像上面这样，先通过容器 Namespace 进入容器里面，然后再反向操作 Host Namespace，对于编程来说要更加方便。

接下来，CNI bridge 插件就可以把 vethb4963f3 设备连接在 CNI 网桥上。这相当于在宿主机上执行：

 # 在宿主机上
$ ip link set vethb4963f3 master cni0

在将 vethb4963f3 设备连接在 CNI 网桥之后，CNI bridge 插件还会为它设置 Hairpin Mode（发夹模式）。这是因为，在默认情况下，网桥设备是不允许一个数据包从一个端口进来后，再从这个端口发出去的。但是，它允许你为这个端口开启 Hairpin Mode，从而取消这个限制。

这个特性，主要用在容器需要通过NAT（即：端口映射）的方式，“自己访问自己”的场景下。

举个例子，比如我们执行 docker run -p 8080:80，就是在宿主机上通过 iptables 设置了一条DNAT（目的地址转换）转发规则。这条规则的作用是，当宿主机上的进程访问“< 宿主机的 IP 地址 >:8080”时，iptables 会把该请求直接转发到“< 容器的 IP 地址 >:80”上。也就是说，这个请求最终会经过 docker0 网桥进入容器里面。

但如果你是在容器里面访问宿主机的 8080 端口，那么这个容器里发出的 IP 包会经过 vethb4963f3 设备（端口）和 docker0 网桥，来到宿主机上。此时，根据上述 DNAT 规则，这个 IP 包又需要回到 docker0 网桥，并且还是通过 vethb4963f3 端口进入到容器里。所以，这种情况下，我们就需要开启 vethb4963f3 端口的 Hairpin Mode 了。

所以说，Flannel 插件要在 CNI 配置文件里声明 hairpinMode=true。这样，将来这个集群里的 Pod 才可以通过它自己的 Service 访问到自己。

接下来，CNI bridge 插件会调用 CNI ipam 插件，从 ipam.subnet 字段规定的网段里为容器分配一个可用的 IP 地址。然后，CNI bridge 插件就会把这个 IP 地址添加在容器的 eth0 网卡上，同时为容器设置默认路由。这相当于在容器里执行：

 # 在容器里
$ ip addr add 10.244.0.2/24 dev eth0
$ ip route add default via 10.244.0.1 dev eth0

最后，CNI bridge 插件会为 CNI 网桥添加 IP 地址。这相当于在宿主机上执行：

 # 在宿主机上
$ ip addr add 10.244.0.1/24 dev cni0

在执行完上述操作之后，CNI 插件会把容器的 IP 地址等信息返回给 dockershim，然后被 kubelet 添加到 Pod 的 Status 字段。至此，CNI 插件的 ADD 方法就宣告结束了。接下来的流程，就跟我们上一篇文章中容器跨主机通信的过程完全一致了。

解读Kubernetes三层网络方案

Flannel 的 host-gw 模式。

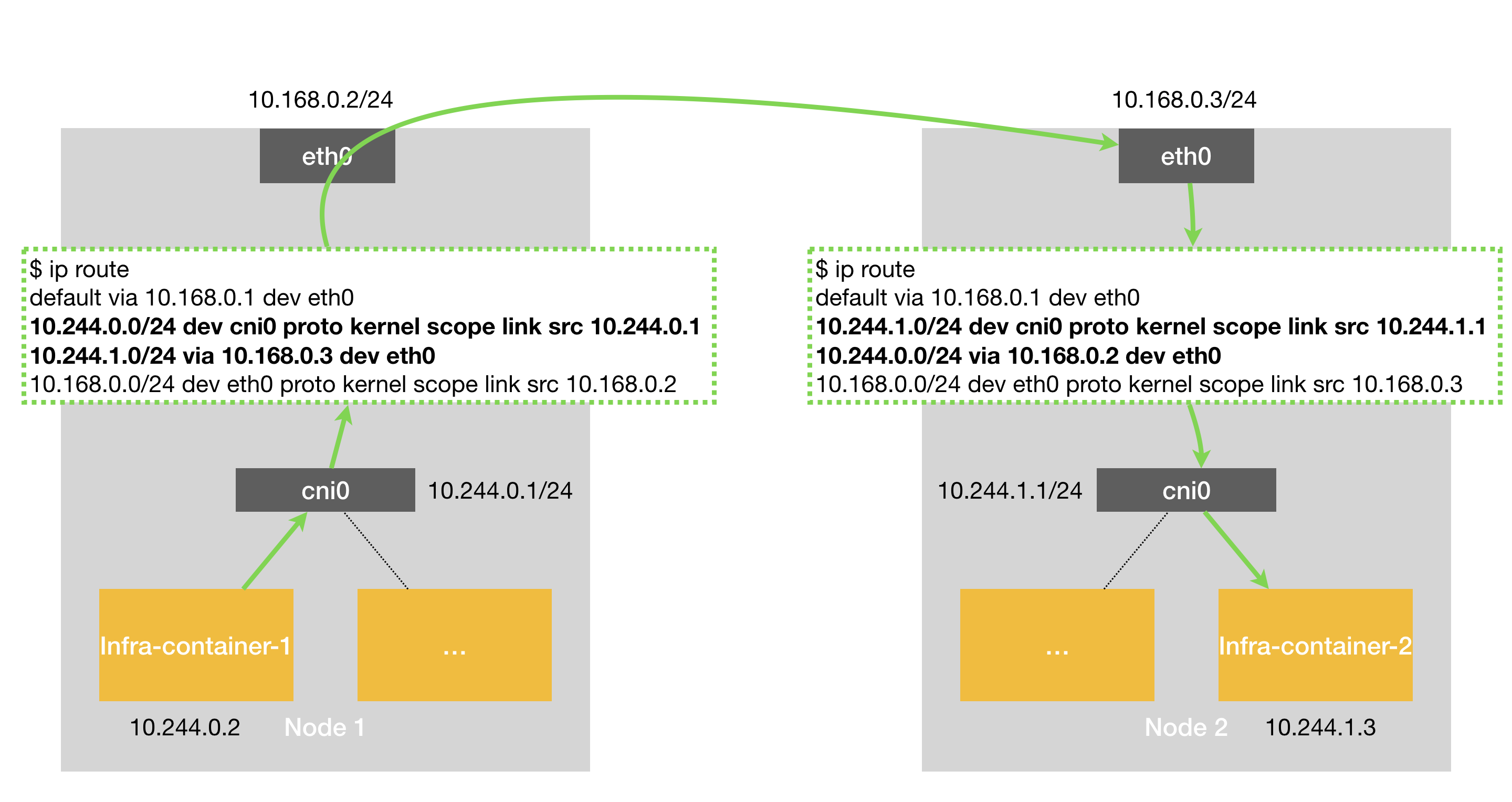

假设现在，Node 1 上的 Infra-container-1，要访问 Node 2 上的 Infra-container-2。当你设置 Flannel 使用 host-gw 模式之后，flanneld 会在宿主机上创建这样一条规则，以 Node 1 为例：

 $ ip route
...
10.244.1.0/24 via 10.168.0.3 dev eth0

这条路由规则的含义是：目的 IP 地址属于 10.244.1.0/24 网段的 IP 包，应该经过本机的 eth0 设备发出去（即：dev eth0）；并且，它下一跳地址（next-hop）是 10.168.0.3（即：via 10.168.0.3）。

而从 host-gw 示意图中我们可以看到，这个下一跳地址对应的，正是我们的目的宿主机 Node 2。

一旦配置了下一跳地址，那么接下来，当 IP 包从网络层进入链路层封装成帧的时候，eth0 设备就会使用下一跳地址对应的 MAC 地址，作为该数据帧的目的 MAC 地址。显然，这个 MAC 地址，正是 Node 2 的 MAC 地址。这样，这个数据帧就会从 Node 1 通过宿主机的二层网络顺利到达 Node 2 上。

而 Node 2 的内核网络栈从二层数据帧里拿到 IP 包后，会“看到”这个 IP 包的目的 IP 地址是 10.244.1.3，即 Infra-container-2 的 IP 地址。这时候，根据 Node 2 上的路由表，该目的地址会匹配到第二条路由规则（也就是 10.244.1.0 对应的路由规则），从而进入 cni0 网桥，进而进入到 Infra-container-2 当中。

可以看到，host-gw 模式的工作原理，其实就是将每个 Flannel 子网（Flannel Subnet，比如：10.244.1.0/24）的“下一跳”，设置成了该子网对应的宿主机的 IP 地址。

也就是说，这台“主机”（Host）会充当这条容器通信路径里的“网关”（Gateway）。这也正是“host-gw”的含义。当然，Flannel 子网和主机的信息，都是保存在 Etcd 当中的。flanneld 只需要 WACTH 这些数据的变化，然后实时更新路由表即可。

而在这种模式下，容器通信的过程就免除了额外的封包和解包带来的性能损耗。根据实际的测试，host-gw 的性能损失大约在 10% 左右，而其他所有基于 VXLAN“隧道”机制的网络方案，性能损失都在 20%~30% 左右。

当然，通过上面的叙述，你也应该看到，host-gw 模式能够正常工作的核心，就在于 IP 包在封装成帧发送出去的时候，会使用路由表里的“下一跳”来设置目的 MAC 地址。这样，它就会经过二层网络到达目的宿主机。所以说，Flannel host-gw 模式必须要求集群宿主机之间是二层连通的。

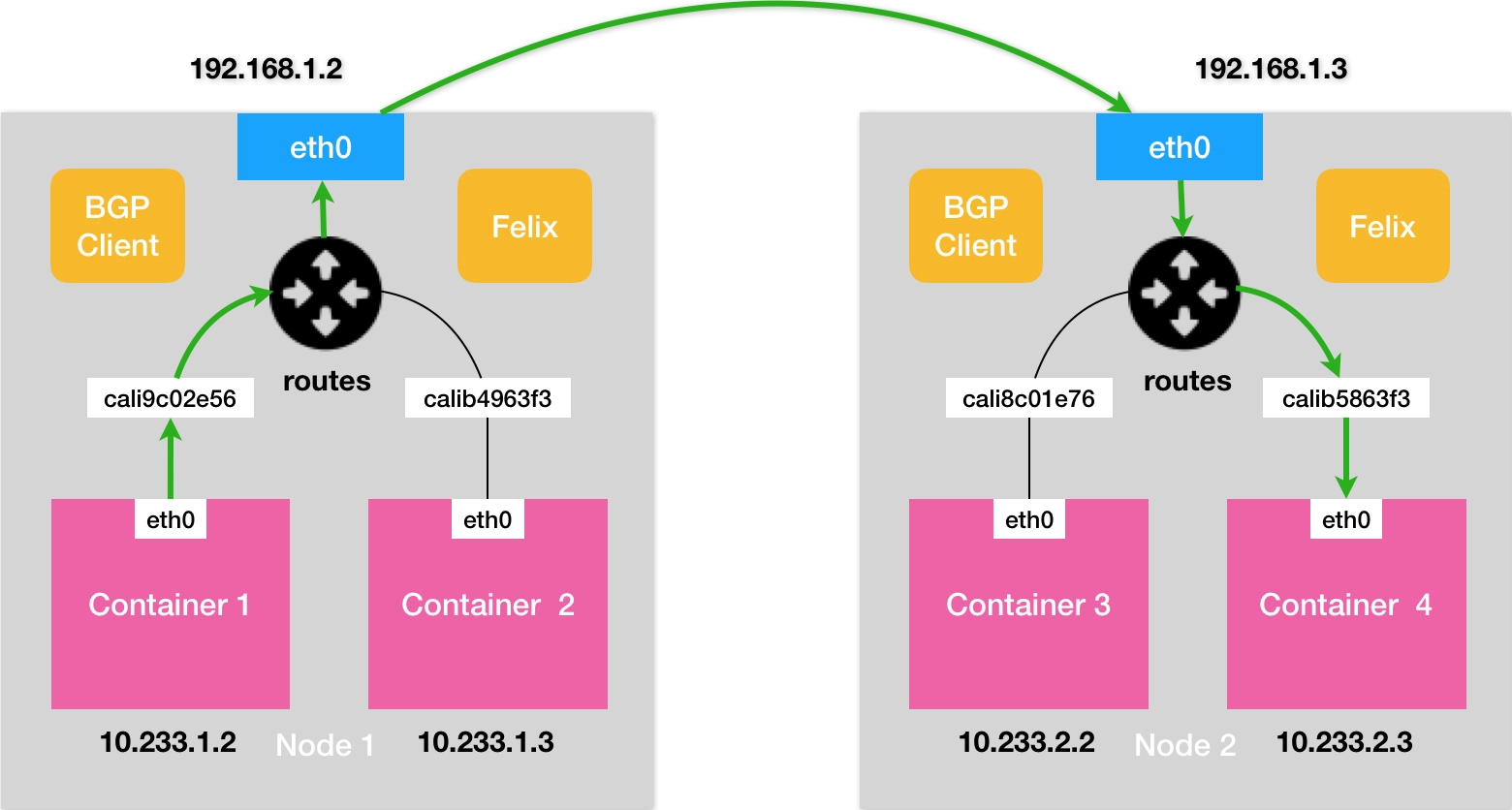

Calico

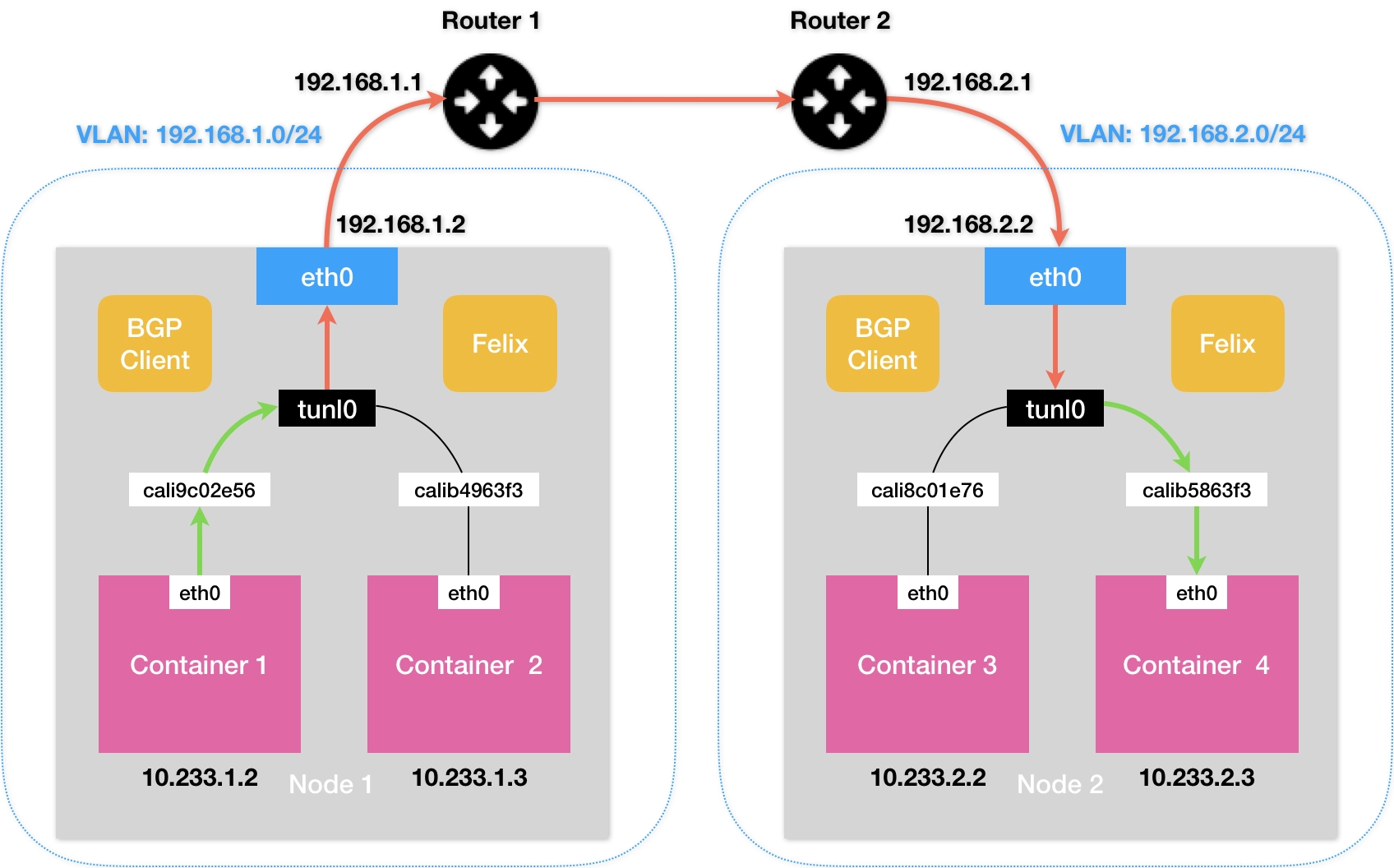

需要注意的是，宿主机之间二层不连通的情况也是广泛存在的。比如，宿主机分布在了不同的子网（VLAN）里。但是，在一个 Kubernetes 集群里，宿主机之间必须可以通过 IP 地址进行通信，也就是说至少是三层可达的。否则的话，你的集群将不满足上一篇文章中提到的宿主机之间 IP 互通的假设（Kubernetes 网络模型）。当然，“三层可达”也可以通过为几个子网设置三层转发来实现。

Calico 项目提供的网络解决方案，与 Flannel 的 host-gw 模式，几乎是完全一样的。也就是说，Calico 也会在每台宿主机上，添加一个格式如下所示的路由规则：

 <目的容器IP地址段> via <网关的IP地址> dev eth0

其中，网关的 IP 地址，正是目的容器所在宿主机的 IP 地址。而正如前所述，这个三层网络方案得以正常工作的核心，是为每个容器的 IP 地址，找到它所对应的、“下一跳”的网关。

不过，不同于 Flannel 通过 Etcd 和宿主机上的 flanneld 来维护路由信息的做法，Calico 项目使用了一个“重型武器”来自动地在整个集群中分发路由信息。这个“重型武器”，就是 BGP。BGP 的全称是 Border Gateway Protocol，即：边界网关协议。它是一个 Linux 内核原生就支持的、专门用在大规模数据中心里维护不同的“自治系统”之间路由信息的、无中心的路由协议。

在这个图中，我们有两个自治系统（Autonomous System，简称为 AS）：AS 1 和 AS 2。而所谓的一个自治系统，指的是一个组织管辖下的所有 IP 网络和路由器的全体。你可以把它想象成一个小公司里的所有主机和路由器。在正常情况下，自治系统之间不会有任何“来往”。

但是，如果这样两个自治系统里的主机，要通过 IP 地址直接进行通信，我们就必须使用路由器把这两个自治系统连接起来。比如，AS 1 里面的主机 10.10.0.2，要访问 AS 2 里面的主机 172.17.0.3 的话。它发出的 IP 包，就会先到达自治系统 AS 1 上的路由器 Router 1。

而在此时，Router 1 的路由表里，有这样一条规则，即：目的地址是 172.17.0.2 包，应该经过 Router 1 的 C 接口，发往网关 Router 2（即：自治系统 AS 2 上的路由器）。所以 IP 包就会到达 Router 2 上，然后经过 Router 2 的路由表，从 B 接口出来到达目的主机 172.17.0.3。

但是反过来，如果主机 172.17.0.3 要访问 10.10.0.2，那么这个 IP 包，在到达 Router 2 之后，就不知道该去哪儿了。因为在 Router 2 的路由表里，并没有关于 AS 1 自治系统的任何路由规则。所以这时候，网络管理员就应该给 Router 2 也添加一条路由规则，比如：目标地址是 10.10.0.2 的 IP 包，应该经过 Router 2 的 C 接口，发往网关 Router 1。

像上面这样负责把自治系统连接在一起的路由器，我们就把它形象地称为：边界网关。它跟普通路由器的不同之处在于，它的路由表里拥有其他自治系统里的主机路由信息。

但是，你可以想象一下，假设我们现在的网络拓扑结构非常复杂，每个自治系统都有成千上万个主机、无数个路由器，甚至是由多个公司、多个网络提供商、多个自治系统组成的复合自治系统呢？这时候，如果还要依靠人工来对边界网关的路由表进行配置和维护，那是绝对不现实的。而这种情况下，BGP 大显身手的时刻就到了。在使用了 BGP 之后，你可以认为，在每个边界网关上都会运行着一个小程序，它们会将各自的路由表信息，通过 TCP 传输给其他的边界网关。而其他边界网关上的这个小程序，则会对收到的这些数据进行分析，然后将需要的信息添加到自己的路由表里。

所以说，所谓 BGP，就是在大规模网络中实现节点路由信息共享的一种协议。而 BGP 的这个能力，正好可以取代 Flannel 维护主机上路由表的功能。而且，BGP 这种原生就是为大规模网络环境而实现的协议，其可靠性和可扩展性，远非 Flannel 自己的方案可比。

接下来，我们还是回到 Calico 项目上来。在了解了 BGP 之后，Calico 项目的架构就非常容易理解了。它由三个部分组成：

Calico 的 CNI 插件。这是 Calico 与 Kubernetes 对接的部分。我已经在上一篇文章中，和你详细分享了 CNI 插件的工作原理，这里就不再赘述了。
Felix。它是一个 DaemonSet，负责在宿主机上插入路由规则（即：写入 Linux 内核的 FIB 转发信息库），以及维护 Calico 所需的网络设备等工作。
BIRD。它就是 BGP 的客户端，专门负责在集群里分发路由规则信息。

除了对路由信息的维护方式之外，Calico 项目与 Flannel 的 host-gw 模式的另一个不同之处，就是它不会在宿主机上创建任何网桥设备。这时候，Calico 的工作方式，可以用一幅示意图来描述，如下所示（在接下来的讲述中，我会统一用“BGP 示意图”来指代它）：

其中的绿色实线标出的路径，就是一个 IP 包从 Node 1 上的 Container 1，到达 Node 2 上的 Container 4 的完整路径。

可以看到，Calico 的 CNI 插件会为每个容器设置一个 Veth Pair 设备，然后把其中的一端放置在宿主机上（它的名字以 cali 前缀开头）。此外，由于 Calico 没有使用 CNI 的网桥模式，Calico 的 CNI 插件还需要在宿主机上为每个容器的 Veth Pair 设备配置一条路由规则，用于接收传入的 IP 包。比如，宿主机 Node 2 上的 Container 4 对应的路由规则，如下所示：

 10.233.2.3 dev cali5863f3 scope link

即：发往 10.233.2.3 的 IP 包，应该进入 cali5863f3 设备。

有了这样的 Veth Pair 设备之后，容器发出的 IP 包就会经过 Veth Pair 设备出现在宿主机上。然后，宿主机网络栈就会根据路由规则的下一跳 IP 地址，把它们转发给正确的网关。接下来的流程就跟 Flannel host-gw 模式完全一致了。

其中，这里最核心的“下一跳”路由规则，就是由 Calico 的 Felix 进程负责维护的。这些路由规则信息，则是通过 BGP Client 也就是 BIRD 组件，使用 BGP 协议传输而来的。

而这些通过 BGP 协议传输的消息，你可以简单地理解为如下格式：

 [BGP消息]
我是宿主机192.168.1.3
10.233.2.0/24网段的容器都在我这里
这些容器的下一跳地址是我

不难发现，Calico 项目实际上将集群里的所有节点，都当作是边界路由器来处理，它们一起组成了一个全连通的网络，互相之间通过 BGP 协议交换路由规则。这些节点，我们称为 BGP Peer。

需要注意的是，Calico 维护的网络在默认配置下，是一个被称为“Node-to-Node Mesh”的模式。这时候，每台宿主机上的 BGP Client 都需要跟其他所有节点的 BGP Client 进行通信以便交换路由信息。但是，随着节点数量 N 的增加，这些连接的数量就会以 N²的规模快速增长，从而给集群本身的网络带来巨大的压力。

所以，Node-to-Node Mesh 模式一般推荐用在少于 100 个节点的集群里。而在更大规模的集群中，你需要用到的是一个叫作 Route Reflector 的模式。

在这种模式下，Calico 会指定一个或者几个专门的节点，来负责跟所有节点建立 BGP 连接从而学习到全局的路由规则。而其他节点，只需要跟这几个专门的节点交换路由信息，就可以获得整个集群的路由规则信息了。

这些专门的节点，就是所谓的 Route Reflector 节点，它们实际上扮演了“中间代理”的角色，从而把 BGP 连接的规模控制在 N 的数量级上。

此外，我在前面提到过，Flannel host-gw 模式最主要的限制，就是要求集群宿主机之间是二层连通的。而这个限制对于 Calico 来说，也同样存在。举个例子，假如我们有两台处于不同子网的宿主机 Node 1 和 Node 2，对应的 IP 地址分别是 192.168.1.2 和 192.168.2.2。需要注意的是，这两台机器通过路由器实现了三层转发，所以这两个 IP 地址之间是可以相互通信的。

而我们现在的需求，还是 Container 1 要访问 Container 4。按照我们前面的讲述，Calico 会尝试在 Node 1 上添加如下所示的一条路由规则：

 10.233.2.0/16 via 192.168.2.2 eth0

但是，这时候问题就来了。上面这条规则里的下一跳地址是 192.168.2.2，可是它对应的 Node 2 跟 Node 1 却根本不在一个子网里，没办法通过二层网络把 IP 包发送到下一跳地址。

IPIP 模式

在这种情况下，你就需要为 Calico 打开 IPIP 模式。

在 Calico 的 IPIP 模式下，Felix 进程在 Node 1 上添加的路由规则，会稍微不同，如下所示：

 10.233.2.0/24 via 192.168.2.2 tunl0

可以看到，尽管这条规则的下一跳地址仍然是 Node 2 的 IP 地址，但这一次，要负责将 IP 包发出去的设备，变成了 tunl0。注意，是 T-U-N-L-0，而不是 Flannel UDP 模式使用的 T-U-N-0（tun0），这两种设备的功能是完全不一样的。

Calico 使用的这个 tunl0 设备，是一个 IP 隧道（IP tunnel）设备。在上面的例子中，IP 包进入 IP 隧道设备之后，就会被 Linux 内核的 IPIP 驱动接管。IPIP 驱动会将这个 IP 包直接封装在一个宿主机网络的 IP 包中，如下所示：

其中，经过封装后的新的 IP 包的目的地址（图 5 中的 Outer IP Header 部分），正是原 IP 包的下一跳地址，即 Node 2 的 IP 地址：192.168.2.2。

而原 IP 包本身，则会被直接封装成新 IP 包的 Payload。

这样，原先从容器到 Node 2 的 IP 包，就被伪装成了一个从 Node 1 到 Node 2 的 IP 包。

由于宿主机之间已经使用路由器配置了三层转发，也就是设置了宿主机之间的“下一跳”。所以这个 IP 包在离开 Node 1 之后，就可以经过路由器，最终“跳”到 Node 2 上。这时，Node 2 的网络内核栈会使用 IPIP 驱动进行解包，从而拿到原始的 IP 包。然后，原始 IP 包就会经过路由规则和 Veth Pair 设备到达目的容器内部。

当 Calico 使用 IPIP 模式的时候，集群的网络性能会因为额外的封包和解包工作而下降。在实际测试中，Calico IPIP 模式与 Flannel VXLAN 模式的性能大致相当。所以，在实际使用时，如非硬性需求，我建议你将所有宿主机节点放在一个子网里，避免使用 IPIP。

如果 Calico 项目能够让宿主机之间的路由设备（也就是网关），也通过 BGP 协议“学习”到 Calico 网络里的路由规则，那么从容器发出的 IP 包，不就可以通过这些设备路由到目的宿主机了么？比如，只要在上面“IPIP 示意图”中的 Node 1 上，添加如下所示的一条路由规则：

 10.233.2.0/24 via 192.168.1.1 eth0

然后，在 Router 1 上（192.168.1.1），添加如下所示的一条路由规则：

 10.233.2.0/24 via 192.168.2.1 eth0

那么 Container 1 发出的 IP 包，就可以通过两次“下一跳”，到达 Router 2（192.168.2.1）了。以此类推，我们可以继续在 Router 2 上添加“下一条”路由，最终把 IP 包转发到 Node 2 上。遗憾的是，上述流程虽然简单明了，但是在 Kubernetes 被广泛使用的公有云场景里，却完全不可行。

这里的原因在于：公有云环境下，宿主机之间的网关，肯定不会允许用户进行干预和设置。

不过，在私有部署的环境下，宿主机属于不同子网（VLAN）反而是更加常见的部署状态。这时候，想办法将宿主机网关也加入到 BGP Mesh 里从而避免使用 IPIP，就成了一个非常迫切的需求。

而在 Calico 项目中，它已经为你提供了两种将宿主机网关设置成 BGP Peer 的解决方案。

就是所有宿主机都跟宿主机网关建立 BGP Peer 关系。

这种方案下，Node 1 和 Node 2 就需要主动跟宿主机网关 Router 1 和 Router 2 建立 BGP 连接。从而将类似于 10.233.2.0/24 这样的路由信息同步到网关上去。

需要注意的是，这种方式下，Calico 要求宿主机网关必须支持一种叫作 Dynamic Neighbors 的 BGP 配置方式。这是因为，在常规的路由器 BGP 配置里，运维人员必须明确给出所有 BGP Peer 的 IP 地址。考虑到 Kubernetes 集群可能会有成百上千个宿主机，而且还会动态地添加和删除节点，这时候再手动管理路由器的 BGP 配置就非常麻烦了。而 Dynamic Neighbors 则允许你给路由器配置一个网段，然后路由器就会自动跟该网段里的主机建立起 BGP Peer 关系。

这种方案，是使用一个或多个独立组件负责搜集整个集群里的所有路由信息，然后通过 BGP 协议同步给网关。

这种方案，是使用一个或多个独立组件负责搜集整个集群里的所有路由信息，然后通过 BGP 协议同步给网关。而我们前面提到，在大规模集群中，Calico 本身就推荐使用 Route Reflector 节点的方式进行组网。所以，这里负责跟宿主机网关进行沟通的独立组件，直接由 Route Reflector 兼任即可。

更重要的是，这种情况下网关的 BGP Peer 个数是有限并且固定的。所以我们就可以直接把这些独立组件配置成路由器的 BGP Peer，而无需 Dynamic Neighbors 的支持。当然，这些独立组件的工作原理也很简单：它们只需要 WATCH Etcd 里的宿主机和对应网段的变化信息，然后把这些信息通过 BGP 协议分发给网关即可。

为什么说Kubernetes只有soft multi-tenancy？

在 Kubernetes 里，网络隔离能力的定义，是依靠一种专门的 API 对象来描述的，即：NetworkPolicy。

 apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      role: db
  policyTypes:
  - Ingress
  - Egress
  ingress:
  - from:
    - ipBlock:
        cidr: 172.17.0.0/16
        except:
        - 172.17.1.0/24
    - namespaceSelector:
        matchLabels:
          project: myproject
    - podSelector:
        matchLabels:
          role: frontend
    ports:
    - protocol: TCP
      port: 6379
  egress:
  - to:
    - ipBlock:
        cidr: 10.0.0.0/24
    ports:
    - protocol: TCP
      port: 5978

Kubernetes 里的 Pod 默认都是“允许所有”（Accept All）的，即：Pod 可以接收来自任何发送方的请求；或者，向任何接收方发送请求。而如果你要对这个情况作出限制，就必须通过 NetworkPolicy 对象来指定。

而一旦 Pod 被 NetworkPolicy 选中，那么这个 Pod 就会进入“拒绝所有”（Deny All）的状态，即：这个 Pod 既不允许被外界访问，也不允许对外界发起访问。而 NetworkPolicy 定义的规则，其实就是“白名单”。

综上所述，这个 NetworkPolicy 对象，指定的隔离规则如下所示：

该隔离规则只对 default Namespace 下的，携带了 role=db 标签的 Pod 有效。限制的请求类型包括 ingress（流入）和 egress（流出）。
Kubernetes 会拒绝任何访问被隔离 Pod 的请求，除非这个请求来自于以下“白名单”里的对象，并且访问的是被隔离 Pod 的 6379 端口。这些“白名单”对象包括：
a. default Namespace 里的，携带了 role=fronted 标签的 Pod；
b. 携带了 project=myproject 标签的 Namespace 里的任何 Pod；
c. 任何源地址属于 172.17.0.0/16 网段，且不属于 172.17.1.0/24 网段的请求。
Kubernetes 会拒绝被隔离 Pod 对外发起任何请求，除非请求的目的地址属于 10.0.0.0/24 网段，并且访问的是该网段地址的 5978 端口。

此外，如果要使上面定义的 NetworkPolicy 在 Kubernetes 集群里真正产生作用，你的 CNI 网络插件就必须是支持 Kubernetes 的 NetworkPolicy 的。在具体实现上，凡是支持 NetworkPolicy 的 CNI 网络插件，都维护着一个 NetworkPolicy Controller，通过控制循环的方式对 NetworkPolicy 对象的增删改查做出响应，然后在宿主机上完成 iptables 规则的配置工作。

在 Kubernetes 生态里，目前已经实现了 NetworkPolicy 的网络插件包括 Calico、Weave 和 kube-router 等多个项目，但是并不包括 Flannel 项目。所以说，如果想要在使用 Flannel 的同时还使用 NetworkPolicy 的话，你就需要再额外安装一个网络插件，比如 Calico 项目，来负责执行 NetworkPolicy。

Calico 和 kube-router

为了方便讲解，这一次我编写了一个比较简单的 NetworkPolicy 对象，如下所示：

 apiVersion: extensions/v1beta1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      role: db
  ingress:
   - from:
     - namespaceSelector:
         matchLabels:
           project: myproject
     - podSelector:
         matchLabels:
           role: frontend
     ports:
       - protocol: tcp
         port: 6379

可以看到，我们指定的 ingress“白名单”，是任何 Namespace 里，携带 project=myproject 标签的 Namespace 里的 Pod；以及 default Namespace 里，携带了 role=frontend 标签的 Pod。允许被访问的端口是：6379。

那么这个时候，Kubernetes 的网络插件就会使用这个 NetworkPolicy 的定义，在宿主机上生成 iptables 规则。这个过程，我可以通过如下所示的一段 Go 语言风格的伪代码来为你描述：

 for dstIP := range 所有被networkpolicy.spec.podSelector选中的Pod的IP地址
  for srcIP := range 所有被ingress.from.podSelector选中的Pod的IP地址
    for port, protocol := range ingress.ports {
      iptables -A KUBE-NWPLCY-CHAIN -s $srcIP -d $dstIP -p $protocol -m $protocol --dport $port -j ACCEPT
    }
  }
}

可以看到，这是一条最基本的、通过匹配条件决定下一步动作的 iptables 规则。这条规则的名字是 KUBE-NWPLCY-CHAIN，含义是：当 IP 包的源地址是 srcIP、目的地址是 dstIP、协议是 protocol、目的端口是 port 的时候，就允许它通过（ACCEPT）。

可以看到，Kubernetes 网络插件对 Pod 进行隔离，其实是靠在宿主机上生成 NetworkPolicy 对应的 iptable 规则来实现的。

此外，在设置好上述“隔离”规则之后，网络插件还需要想办法，将所有对被隔离 Pod 的访问请求，都转发到上述 KUBE-NWPLCY-CHAIN 规则上去进行匹配。并且，如果匹配不通过，这个请求应该被“拒绝”。在 CNI 网络插件中，上述需求可以通过设置两组 iptables 规则来实现。

第一组规则，负责“拦截”对被隔离 Pod 的访问请求。生成这一组规则的伪代码，如下所示：

 for pod := range 该Node上的所有Pod {
    if pod是networkpolicy.spec.podSelector选中的 {
        iptables -A FORWARD -d $podIP -m physdev --physdev-is-bridged -j KUBE-POD-SPECIFIC-FW-CHAIN
        iptables -A FORWARD -d $podIP -j KUBE-POD-SPECIFIC-FW-CHAIN
        ...
    }
}

iptables

我就得为你稍微普及一下 iptables 的知识了。实际上，iptables 只是一个操作 Linux 内核 Netfilter 子系统的“界面”。顾名思义，Netfilter 子系统的作用，就是 Linux 内核里挡在“网卡”和“用户态进程”之间的一道“防火墙”。它们的关系，可以用如下的示意图来表示：

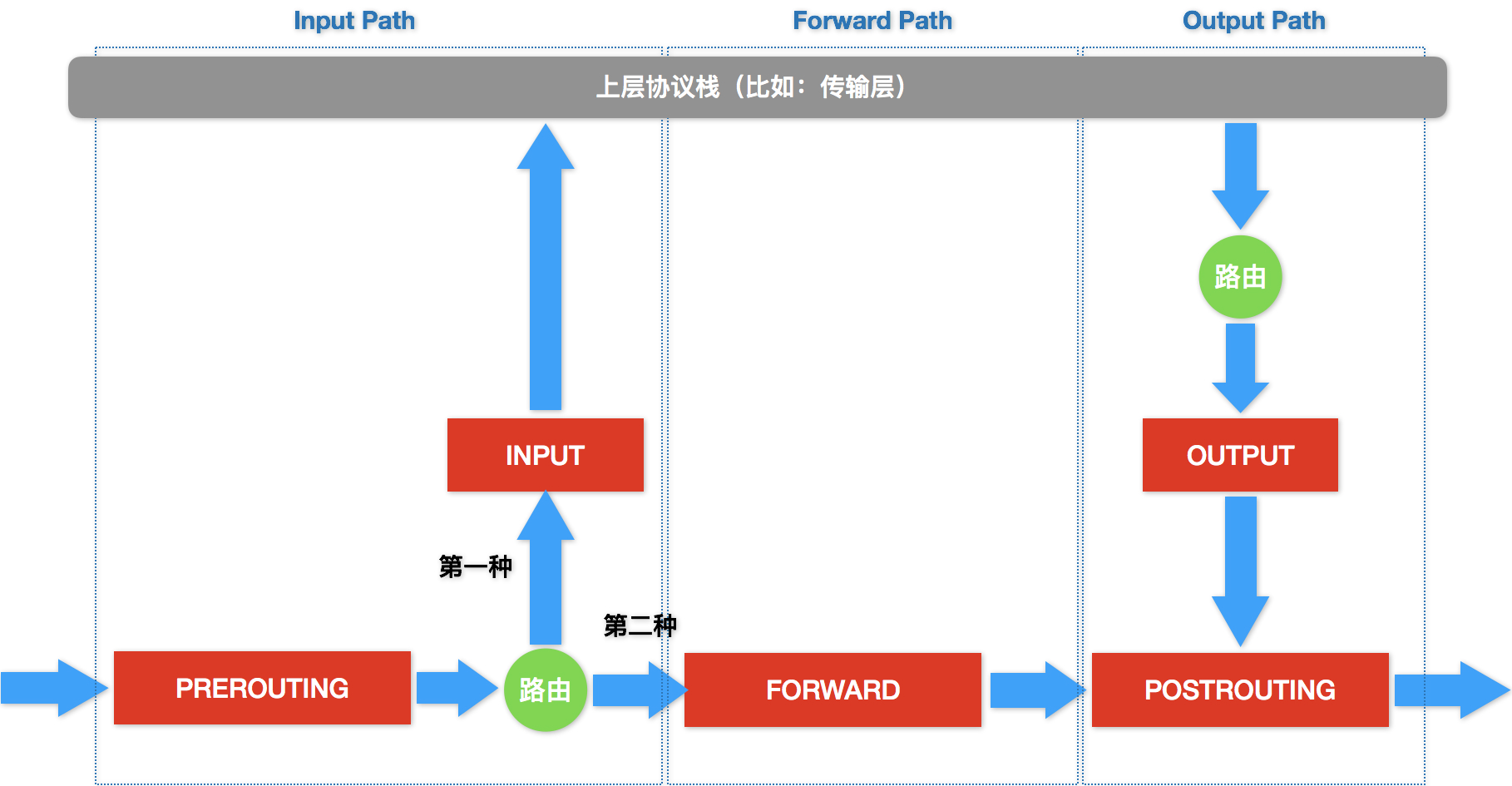

可以看到，这幅示意图中，IP 包“一进一出”的两条路径上，有几个关键的“检查点”，它们正是 Netfilter 设置“防火墙”的地方。在 iptables 中，这些“检查点”被称为：链（Chain）。这是因为这些“检查点”对应的 iptables 规则，是按照定义顺序依次进行匹配的。这些“检查点”的具体工作原理，可以用如下所示的示意图进行描述：

iptables 表的作用，就是在某个具体的“检查点”（比如 Output）上，按顺序执行几个不同的检查动作（比如，先执行 nat，再执行 filter）。

在理解了 iptables 的工作原理之后，我们再回到 NetworkPolicy 上来。这时候，前面由网络插件设置的、负责“拦截”进入 Pod 的请求的三条 iptables 规则，就很容易读懂了：

 iptables -A FORWARD -d $podIP -m physdev --physdev-is-bridged -j KUBE-POD-SPECIFIC-FW-CHAIN
iptables -A FORWARD -d $podIP -j KUBE-POD-SPECIFIC-FW-CHAIN
...

第一条 FORWARD 链“拦截”的是一种特殊情况：它对应的是同一台宿主机上容器之间经过 CNI 网桥进行通信的流入数据包。其中，--physdev-is-bridged 的意思就是，这个 FORWARD 链匹配的是，通过本机上的网桥设备，发往目的地址是 podIP 的 IP 包。

而第二条 FORWARD 链“拦截”的则是最普遍的情况，即：容器跨主通信。这时候，流入容器的数据包都是经过路由转发（FORWARD 检查点）来的。

不难看到，这些规则最后都跳转（即：-j）到了名叫 KUBE-POD-SPECIFIC-FW-CHAIN 的规则上。它正是网络插件为 NetworkPolicy 设置的第二组规则。

而这个 KUBE-POD-SPECIFIC-FW-CHAIN 的作用，就是做出“允许”或者“拒绝”的判断。这部分功能的实现，可以简单描述为下面这样的 iptables 规则：

 iptables -A KUBE-POD-SPECIFIC-FW-CHAIN -j KUBE-NWPLCY-CHAIN
iptables -A KUBE-POD-SPECIFIC-FW-CHAIN -j REJECT --reject-with icmp-port-unreachable

可以看到，首先在第一条规则里，我们会把 IP 包转交给前面定义的 KUBE-NWPLCY-CHAIN 规则去进行匹配。按照我们之前的讲述，如果匹配成功，那么 IP 包就会被“允许通过”。而如果匹配失败，IP 包就会来到第二条规则上。可以看到，它是一条 REJECT 规则。通过这条规则，不满足 NetworkPolicy 定义的请求就会被拒绝掉，从而实现了对该容器的“隔离”。

找到容器不容易：Service、DNS与服务发现

我们已经多次使用到了 Service 这个 Kubernetes 里重要的服务对象。而 Kubernetes 之所以需要 Service，一方面是因为 Pod 的 IP 不是固定的，另一方面则是因为一组 Pod 实例之间总会有负载均衡的需求。

 apiVersion: v1
kind: Service
metadata:
  name: hostnames
spec:
  selector:
    app: hostnames
  ports:
  - name: default
    protocol: TCP
    port: 80
    targetPort: 9376

而被 selector 选中的 Pod，就称为 Service 的 Endpoints，你可以使用 kubectl get ep 命令看到它们，如下所示：

 $ kubectl get endpoints hostnames
NAME        ENDPOINTS
hostnames   10.244.0.5:9376,10.244.0.6:9376,10.244.0.7:9376

需要注意的是，只有处于 Running 状态，且 readinessProbe 检查通过的 Pod，才会出现在 Service 的 Endpoints 列表里。并且，当某一个 Pod 出现问题时，Kubernetes 会自动把它从 Service 里摘除掉。

而此时，通过该 Service 的 VIP 地址 10.0.1.175，你就可以访问到它所代理的 Pod 了：

 $ kubectl get svc hostnames
NAME        TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
hostnames   ClusterIP   10.0.1.175   <none>        80/TCP    5s

$ curl 10.0.1.175:80
hostnames-0uton

$ curl 10.0.1.175:80
hostnames-yp2kp

$ curl 10.0.1.175:80
hostnames-bvc05

这个 VIP 地址是 Kubernetes 自动为 Service 分配的。而像上面这样，通过三次连续不断地访问 Service 的 VIP 地址和代理端口 80，它就为我们依次返回了三个 Pod 的 hostname。这也正印证了 Service 提供的是 Round Robin 方式的负载均衡。对于这种方式，我们称为：ClusterIP 模式的 Service。

Service 实现原理

Service 是由 kube-proxy 组件，加上 iptables 来共同实现的。

对于我们前面创建的名叫 hostnames 的 Service 来说，一旦它被提交给 Kubernetes，那么 kube-proxy 就可以通过 Service 的 Informer 感知到这样一个 Service 对象的添加。而作为对这个事件的响应，它就会在宿主机上创建这样一条 iptables 规则（你可以通过 iptables-save 看到它），如下所示：

 -A KUBE-SERVICES -d 10.0.1.175/32 -p tcp -m comment --comment "default/hostnames: cluster IP" -m tcp --dport 80 -j KUBE-SVC-NWV5X2332I4OT4T3

可以看到，这条 iptables 规则的含义是：凡是目的地址是 10.0.1.175、目的端口是 80 的 IP 包，都应该跳转到另外一条名叫 KUBE-SVC-NWV5X2332I4OT4T3 的 iptables 链进行处理。

而我们前面已经看到，10.0.1.175 正是这个 Service 的 VIP。所以这一条规则，就为这个 Service 设置了一个固定的入口地址。并且，由于 10.0.1.175 只是一条 iptables 规则上的配置，并没有真正的网络设备，所以你 ping 这个地址，是不会有任何响应的。

那么，我们即将跳转到的 KUBE-SVC-NWV5X2332I4OT4T3 规则，又有什么作用呢？实际上，它是一组规则的集合，如下所示：

 -A KUBE-SVC-NWV5X2332I4OT4T3 -m comment --comment "default/hostnames:" -m statistic --mode random --probability 0.33332999982 -j KUBE-SEP-WNBA2IHDGP2BOBGZ
-A KUBE-SVC-NWV5X2332I4OT4T3 -m comment --comment "default/hostnames:" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-X3P2623AGDH6CDF3
-A KUBE-SVC-NWV5X2332I4OT4T3 -m comment --comment "default/hostnames:" -j KUBE-SEP-57KPRZ3JQVENLNBR

可以看到，这一组规则，实际上是一组随机模式（–mode random）的 iptables 链。而随机转发的目的地，分别是 KUBE-SEP-WNBA2IHDGP2BOBGZ、KUBE-SEP-X3P2623AGDH6CDF3 和 KUBE-SEP-57KPRZ3JQVENLNBR。

而这三条链指向的最终目的地，其实就是这个 Service 代理的三个 Pod。所以这一组规则，就是 Service 实现负载均衡的位置。

需要注意的是，iptables 规则的匹配是从上到下逐条进行的，所以为了保证上述三条规则每条被选中的概率都相同，我们应该将它们的 probability 字段的值分别设置为 1/3（0.333…）、1/2 和 1。

通过查看上述三条链的明细，我们就很容易理解 Service 进行转发的具体原理了，如下所示：

 -A KUBE-SEP-57KPRZ3JQVENLNBR -s 10.244.3.6/32 -m comment --comment "default/hostnames:" -j MARK --set-xmark 0x00004000/0x00004000
-A KUBE-SEP-57KPRZ3JQVENLNBR -p tcp -m comment --comment "default/hostnames:" -m tcp -j DNAT --to-destination 10.244.3.6:9376

-A KUBE-SEP-WNBA2IHDGP2BOBGZ -s 10.244.1.7/32 -m comment --comment "default/hostnames:" -j MARK --set-xmark 0x00004000/0x00004000
-A KUBE-SEP-WNBA2IHDGP2BOBGZ -p tcp -m comment --comment "default/hostnames:" -m tcp -j DNAT --to-destination 10.244.1.7:9376

-A KUBE-SEP-X3P2623AGDH6CDF3 -s 10.244.2.3/32 -m comment --comment "default/hostnames:" -j MARK --set-xmark 0x00004000/0x00004000
-A KUBE-SEP-X3P2623AGDH6CDF3 -p tcp -m comment --comment "default/hostnames:" -m tcp -j DNAT --to-destination 10.244.2.3:9376

可以看到，这三条链，其实是三条 DNAT 规则。但在 DNAT 规则之前，iptables 对流入的 IP 包还设置了一个“标志”（–set-xmark）。这个“标志”的作用，我会在下一篇文章再为你讲解。

而 DNAT 规则的作用，就是在 PREROUTING 检查点之前，也就是在路由之前，将流入 IP 包的目的地址和端口，改成–to-destination 所指定的新的目的地址和端口。可以看到，这个目的地址和端口，正是被代理 Pod 的 IP 地址和端口。

这样，访问 Service VIP 的 IP 包经过上述 iptables 处理之后，就已经变成了访问具体某一个后端 Pod 的 IP 包了。不难理解，这些 Endpoints 对应的 iptables 规则，正是 kube-proxy 通过监听 Pod 的变化事件，在宿主机上生成并维护的。

IPVS

kube-proxy 通过 iptables 处理 Service 的过程，其实需要在宿主机上设置相当多的 iptables 规则。而且，kube-proxy 还需要在控制循环里不断地刷新这些规则来确保它们始终是正确的

不难想到，当你的宿主机上有大量 Pod 的时候，成百上千条 iptables 规则不断地被刷新，会大量占用该宿主机的 CPU 资源，甚至会让宿主机“卡”在这个过程中。所以说，一直以来，基于 iptables 的 Service 实现，都是制约 Kubernetes 项目承载更多量级的 Pod 的主要障碍。

IPVS 模式的工作原理，其实跟 iptables 模式类似。当我们创建了前面的 Service 之后，kube-proxy 首先会在宿主机上创建一个虚拟网卡（叫作：kube-ipvs0），并为它分配 Service VIP 作为 IP 地址，如下所示：

 # ip addr
  ...
  73：kube-ipvs0：<BROADCAST,NOARP>  mtu 1500 qdisc noop state DOWN qlen 1000
  link/ether  1a:ce:f5:5f:c1:4d brd ff:ff:ff:ff:ff:ff
  inet 10.0.1.175/32  scope global kube-ipvs0
  valid_lft forever  preferred_lft forever

而接下来，kube-proxy 就会通过 Linux 的 IPVS 模块，为这个 IP 地址设置三个 IPVS 虚拟主机，并设置这三个虚拟主机之间使用轮询模式 (rr) 来作为负载均衡策略。我们可以通过 ipvsadm 查看到这个设置，如下所示：

 # ipvsadm -ln
 IP Virtual Server version 1.2.1 (size=4096)
  Prot LocalAddress:Port Scheduler Flags
    ->  RemoteAddress:Port           Forward  Weight ActiveConn InActConn
  TCP  10.102.128.4:80 rr
    ->  10.244.3.6:9376    Masq    1       0          0
    ->  10.244.1.7:9376    Masq    1       0          0
    ->  10.244.2.3:9376    Masq    1       0          0

可以看到，这三个 IPVS 虚拟主机的 IP 地址和端口，对应的正是三个被代理的 Pod。这时候，任何发往 10.102.128.4:80 的请求，就都会被 IPVS 模块转发到某一个后端 Pod 上了。

而相比于 iptables，IPVS 在内核中的实现其实也是基于 Netfilter 的 NAT 模式，所以在转发这一层上，理论上 IPVS 并没有显著的性能提升。但是，IPVS 并不需要在宿主机上为每个 Pod 设置 iptables 规则，而是把对这些“规则”的处理放到了内核态，从而极大地降低了维护这些规则的代价。这也正印证了我在前面提到过的，“将重要操作放入内核态”是提高性能的重要手段。

不过需要注意的是，IPVS 模块只负责上述的负载均衡和代理功能。而一个完整的 Service 流程正常工作所需要的包过滤、SNAT 等操作，还是要靠 iptables 来实现。只不过，这些辅助性的 iptables 规则数量有限，也不会随着 Pod 数量的增加而增加。

所以，在大规模集群里，我非常建议你为 kube-proxy 设置–proxy-mode=ipvs 来开启这个功能。它为 Kubernetes 集群规模带来的提升，还是非常巨大的。

Service 与 DNS 的关系

在 Kubernetes 中，Service 和 Pod 都会被分配对应的 DNS A 记录（从域名解析 IP 的记录）。

对于 ClusterIP 模式的 Service 来说（比如我们上面的例子），它的 A 记录的格式是：..svc.cluster.local。当你访问这条 A 记录的时候，它解析到的就是该 Service 的 VIP 地址。

而对于指定了 clusterIP=None 的 Headless Service 来说，它的 A 记录的格式也是：..svc.cluster.local。但是，当你访问这条 A 记录的时候，它返回的是所有被代理的 Pod 的 IP 地址的集合。当然，如果你的客户端没办法解析这个集合的话，它可能会只会拿到第一个 Pod 的 IP 地址。

此外，对于 ClusterIP 模式的 Service 来说，它代理的 Pod 被自动分配的 A 记录的格式是：..pod.cluster.local。这条记录指向 Pod 的 IP 地址。而对 Headless Service 来说，它代理的 Pod 被自动分配的 A 记录的格式是：...svc.cluster.local。这条记录也指向 Pod 的 IP 地址。

但如果你为 Pod 指定了 Headless Service，并且 Pod 本身声明了 hostname 和 subdomain 字段，那么这时候 Pod 的 A 记录就会变成：\<pod 的 hostname\>...svc.cluster.local，比如：

 apiVersion: v1
kind: Service
metadata:
  name: default-subdomain
spec:
  selector:
    name: busybox
  clusterIP: None
  ports:
  - name: foo
    port: 1234
    targetPort: 1234
---
apiVersion: v1
kind: Pod
metadata:
  name: busybox1
  labels:
    name: busybox
spec:
  hostname: busybox-1
  subdomain: default-subdomain
  containers:
  - image: busybox
    command:
      - sleep
      - "3600"
    name: busybox

在上面这个 Service 和 Pod 被创建之后，你就可以通过 busybox-1.default-subdomain.default.svc.cluster.local 解析到这个 Pod 的 IP 地址了。

从外界连通Service与Service调试“三板斧”

在上一篇文章中，我为你介绍了 Service 机制的工作原理。通过这些讲解，你应该能够明白这样一个事实：Service 的访问信息在 Kubernetes 集群之外，其实是无效的。这其实也容易理解：所谓 Service 的访问入口，其实就是每台宿主机上由 kube-proxy 生成的 iptables 规则，以及 kube-dns 生成的 DNS 记录。而一旦离开了这个集群，这些信息对用户来说，也就自然没有作用了。

所以，在使用 Kubernetes 的 Service 时，一个必须要面对和解决的问题就是：如何从外部（Kubernetes 集群之外），访问到 Kubernetes 里创建的 Service？

NodePort

 apiVersion: v1
kind: Service
metadata:
  name: my-nginx
  labels:
    run: my-nginx
spec:
  type: NodePort
  ports:
  - nodePort: 8080
    targetPort: 80
    protocol: TCP
    name: http
  - nodePort: 443
    protocol: TCP
    name: https
  selector:
    run: my-nginx

在这个 Service 的定义里，我们声明它的类型是，type=NodePort。然后，我在 ports 字段里声明了 Service 的 8080 端口代理 Pod 的 80 端口，Service 的 443 端口代理 Pod 的 443 端口。当然，如果你不显式地声明 nodePort 字段，Kubernetes 就会为你分配随机的可用端口来设置代理。这个端口的范围默认是 30000-32767，你可以通过 kube-apiserver 的–service-node-port-range 参数来修改它。

那么这时候，要访问这个 Service，你只需要访问：

 <任何一台宿主机的IP地址>:8080

而在理解了我在上一篇文章中讲解的 Service 的工作原理之后，NodePort 模式也就非常容易理解了。显然，kube-proxy 要做的，就是在每台宿主机上生成这样一条 iptables 规则：

 -A KUBE-NODEPORTS -p tcp -m comment --comment "default/my-nginx: nodePort" -m tcp --dport 8080 -j KUBE-SVC-67RL4FN6JRUPOJYM

而我在上一篇文章中已经讲到，KUBE-SVC-67RL4FN6JRUPOJYM 其实就是一组随机模式的 iptables 规则。所以接下来的流程，就跟 ClusterIP 模式完全一样了。

需要注意的是，在 NodePort 方式下，Kubernetes 会在 IP 包离开宿主机发往目的 Pod 时，对这个 IP 包做一次 SNAT 操作，如下所示：

 -A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -m mark --mark 0x4000/0x4000 -j MASQUERADE

可以看到，这条规则设置在 POSTROUTING 检查点，也就是说，它给即将离开这台主机的 IP 包，进行了一次 SNAT 操作，将这个 IP 包的源地址替换成了这台宿主机上的 CNI 网桥地址，或者宿主机本身的 IP 地址（如果 CNI 网桥不存在的话）。

当然，这个 SNAT 操作只需要对 Service 转发出来的 IP 包进行（否则普通的 IP 包就被影响了）。而 iptables 做这个判断的依据，就是查看该 IP 包是否有一个“0x4000”的“标志”。你应该还记得，这个标志正是在 IP 包被执行 DNAT 操作之前被打上去的。

可是，为什么一定要对流出的包做 SNAT操作呢？

            client
             \ ^
              \ \
               v \
   node 1 <--- node 2
    | ^   SNAT
    | |   --->
    v |
 endpoint

当一个外部的 client 通过 node 2 的地址访问一个 Service 的时候，node 2 上的负载均衡规则，就可能把这个 IP 包转发给一个在 node 1 上的 Pod。这里没有任何问题。而当 node 1 上的这个 Pod 处理完请求之后，它就会按照这个 IP 包的源地址发出回复。

可是，如果没有做 SNAT 操作的话，这时候，被转发来的 IP 包的源地址就是 client 的 IP 地址。所以此时，Pod 就会直接将回复发给client。对于 client 来说，它的请求明明发给了 node 2，收到的回复却来自 node 1，这个 client 很可能会报错。

所以，在上图中，当 IP 包离开 node 2 之后，它的源 IP 地址就会被 SNAT 改成 node 2 的 CNI 网桥地址或者 node 2 自己的地址。这样，Pod 在处理完成之后就会先回复给 node 2（而不是 client），然后再由 node 2 发送给 client。

当然，这也就意味着这个 Pod 只知道该 IP 包来自于 node 2，而不是外部的 client。对于 Pod 需要明确知道所有请求来源的场景来说，这是不可以的。所以这时候，你就可以将 Service 的 spec.externalTrafficPolicy 字段设置为 local，这就保证了所有 Pod 通过 Service 收到请求之后，一定可以看到真正的、外部 client 的源地址。

而这个机制的实现原理也非常简单：这时候，一台宿主机上的 iptables 规则，会设置为只将 IP 包转发给运行在这台宿主机上的 Pod。所以这时候，Pod 就可以直接使用源地址将回复包发出，不需要事先进行 SNAT 了。这个流程，如下所示：

        client
       ^ /   \
      / /     \
     / v       X
   node 1     node 2
    ^ |
    | |
    | v
 endpoint

当然，这也就意味着如果在一台宿主机上，没有任何一个被代理的 Pod 存在，比如上图中的 node 2，那么你使用 node 2 的 IP 地址访问这个 Service，就是无效的。此时，你的请求会直接被 DROP 掉。

lb

从外部访问 Service 的第二种方式，适用于公有云上的 Kubernetes 服务。这时候，你可以指定一个 LoadBalancer 类型的 Service

 ---
kind: Service
apiVersion: v1
metadata:
  name: example-service
spec:
  ports:
  - port: 8765
    targetPort: 9376
  selector:
    app: example
  type: LoadBalancer

在公有云提供的 Kubernetes 服务里，都使用了一个叫作 CloudProvider 的转接层，来跟公有云本身的 API 进行对接。所以，在上述 LoadBalancer 类型的 Service 被提交后，Kubernetes 就会调用 CloudProvider 在公有云上为你创建一个负载均衡服务，并且把被代理的 Pod 的 IP 地址配置给负载均衡服务做后端。

ExternalName

是 Kubernetes 在 1.7 之后支持的一个新特性，叫作 ExternalName

 kind: Service
apiVersion: v1
metadata:
  name: my-service
spec:
  type: ExternalName
  externalName: my.database.example.com

这时候，当你通过 Service 的 DNS 名字访问它的时候，比如访问：my-service.default.svc.cluster.local。那么，Kubernetes 为你返回的就是my.database.example.com。所以说，ExternalName 类型的 Service，其实是在 kube-dns 里为你添加了一条 CNAME 记录。这时，访问 my-service.default.svc.cluster.local 就和访问 my.database.example.com 这个域名是一个效果了。

此外，Kubernetes 的 Service 还允许你为 Service 分配公有 IP 地址，比如下面这个例子：

 kind: Service
apiVersion: v1
metadata:
  name: my-service
spec:
  selector:
    app: MyApp
  ports:
  - name: http
    protocol: TCP
    port: 80
    targetPort: 9376
  externalIPs:
  - 80.11.12.10

在上述 Service 中，我为它指定的 externalIPs=80.11.12.10，那么此时，你就可以通过访问 80.11.12.10:80 访问到被代理的 Pod 了。不过，在这里 Kubernetes 要求 externalIPs 必须是至少能够路由到一个 Kubernetes 的节点

如何定位 DNS 问题

实际上，在理解了 Kubernetes Service 机制的工作原理之后，很多与 Service 相关的问题，其实都可以通过分析 Service 在宿主机上对应的 iptables 规则（或者 IPVS 配置）得到解决。

比如，当你的 Service 没办法通过 DNS 访问到的时候。你就需要区分到底是 Service 本身的配置问题，还是集群的 DNS 出了问题。一个行之有效的方法，就是检查 Kubernetes 自己的 Master 节点的 Service DNS 是否正常：

 # 在一个Pod里执行
$ nslookup kubernetes.default
Server:    10.0.0.10
Address 1: 10.0.0.10 kube-dns.kube-system.svc.cluster.local

Name:      kubernetes.default
Address 1: 10.0.0.1 kubernetes.default.svc.cluster.local

如果上面访问 kubernetes.default 返回的值都有问题，那你就需要检查 kube-dns 的运行状态和日志了。否则的话，你应该去检查自己的 Service 定义是不是有问题。

而如果你的 Service 没办法通过 ClusterIP 访问到的时候，你首先应该检查的是这个 Service 是否有 Endpoints：

 $ kubectl get endpoints hostnames
NAME        ENDPOINTS
hostnames   10.244.0.5:9376,10.244.0.6:9376,10.244.0.7:9376

需要注意的是，如果你的 Pod 的 readniessProbe 没通过，它也不会出现在 Endpoints 列表里。而如果 Endpoints 正常，那么你就需要确认 kube-proxy 是否在正确运行。在我们通过 kubeadm 部署的集群里，你应该看到 kube-proxy 输出的日志如下所示：

 I1027 22:14:53.995134    5063 server.go:200] Running in resource-only container "/kube-proxy"
I1027 22:14:53.998163    5063 server.go:247] Using iptables Proxier.
I1027 22:14:53.999055    5063 server.go:255] Tearing down userspace rules. Errors here are acceptable.
I1027 22:14:54.038140    5063 proxier.go:352] Setting endpoints for "kube-system/kube-dns:dns-tcp" to [10.244.1.3:53]
I1027 22:14:54.038164    5063 proxier.go:352] Setting endpoints for "kube-system/kube-dns:dns" to [10.244.1.3:53]
I1027 22:14:54.038209    5063 proxier.go:352] Setting endpoints for "default/kubernetes:https" to [10.240.0.2:443]
I1027 22:14:54.038238    5063 proxier.go:429] Not syncing iptables until Services and Endpoints have been received from master
I1027 22:14:54.040048    5063 proxier.go:294] Adding new service "default/kubernetes:https" at 10.0.0.1:443/TCP
I1027 22:14:54.040154    5063 proxier.go:294] Adding new service "kube-system/kube-dns:dns" at 10.0.0.10:53/UDP
I1027 22:14:54.040223    5063 proxier.go:294] Adding new service "kube-system/kube-dns:dns-tcp" at 10.0.0.10:53/TCP

如果 kube-proxy 一切正常，你就应该仔细查看宿主机上的 iptables 了。而一个 iptables 模式的 Service 对应的规则，我在上一篇以及这一篇文章里已经全部介绍到了，它们包括：

KUBE-SERVICES 或者 KUBE-NODEPORTS 规则对应的 Service 的入口链，这个规则应该与 VIP 和 Service 端口一一对应；
KUBE-SEP-(hash) 规则对应的 DNAT 链，这些规则应该与 Endpoints 一一对应；
KUBE-SVC-(hash) 规则对应的负载均衡链，这些规则的数目应该与 Endpoints 数目一致；
如果是 NodePort 模式的话，还有 POSTROUTING 处的 SNAT 链。

当然，还有一种典型问题，就是 Pod 没办法通过 Service 访问到自己。这往往就是因为 kubelet 的 hairpin-mode 没有被正确设置。关于 Hairpin 的原理我在前面已经介绍过，这里就不再赘述了。你只需要确保将 kubelet 的 hairpin-mode 设置为 hairpin-veth 或者 promiscuous-bridge 即可。

其中，在 hairpin-veth 模式下，你应该能看到 CNI 网桥对应的各个 VETH 设备，都将 Hairpin 模式设置为了 1，如下所示：

 $ for d in /sys/devices/virtual/net/cni0/brif/veth*/hairpin_mode; do echo "$d = $(cat $d)"; done
/sys/devices/virtual/net/cni0/brif/veth4bfbfe74/hairpin_mode = 1
/sys/devices/virtual/net/cni0/brif/vethfc2a18c5/hairpin_mode = 1

而如果是 promiscuous-bridge 模式的话，你应该看到 CNI 网桥的混杂模式（PROMISC）被开启，如下所示：

 $ ifconfig cni0 |grep PROMISC
UP BROADCAST RUNNING PROMISC MULTICAST  MTU:1460  Metric:1

谈谈Service与Ingress

作为用户，我其实更希望看到 Kubernetes 为我内置一个全局的负载均衡器。然后，通过我访问的 URL，把请求转发给不同的后端 Service。这种全局的、为了代理不同后端 Service 而设置的负载均衡服务，就是 Kubernetes 里的 Ingress 服务。

Ingress 的功能其实很容易理解：所谓 Ingress，就是 Service 的“Service”。

我如何能使用 Kubernetes 的 Ingress 来创建一个统一的负载均衡器，从而实现当用户访问不同的域名时，能够访问到不同的 Deployment 呢？上述功能，在 Kubernetes 里就需要通过 Ingress 对象来描述，如下所示：

 apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: cafe-ingress
spec:
  tls:
  - hosts:
    - cafe.example.com
    secretName: cafe-secret
  rules:
  - host: cafe.example.com
    http:
      paths:
      - path: /tea
        backend:
          serviceName: tea-svc
          servicePort: 80
      - path: /coffee
        backend:
          serviceName: coffee-svc
          servicePort: 80

所谓 Ingress 对象，其实就是 Kubernetes 项目对“反向代理”的一种抽象。

一个 Ingress 对象的主要内容，实际上就是一个“反向代理”服务（比如：Nginx）的配置文件的描述。而这个代理服务对应的转发规则，就是 IngressRule。

Nginx Ingress Controller

部署 Nginx Ingress Controller 的方法非常简单，如下所示：

 $ kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/mandatory.yaml

一个 Nginx Ingress Controller 为你提供的服务，其实是一个可以根据 Ingress 对象和被代理后端 Service 的变化，来自动进行更新的 Nginx 负载均衡器。

当然，为了让用户能够用到这个 Nginx，我们就需要创建一个 Service 来把 Nginx Ingress Controller 管理的 Nginx 服务暴露出去，如下所示：

 $ kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/provider/baremetal/service-nodeport.yaml

 apiVersion: v1
kind: Service
metadata:
  name: ingress-nginx
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
spec:
  type: NodePort
  ports:
    - name: http
      port: 80
      targetPort: 80
      protocol: TCP
    - name: https
      port: 443
      targetPort: 443
      protocol: TCP
  selector:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx

可以看到，这个 Service 的唯一工作，就是将所有携带 ingress-nginx 标签的 Pod 的 80 和 433 端口暴露出去。而如果你是公有云上的环境，你需要创建的就是 LoadBalancer 类型的 Service 了。

上述操作完成后，你一定要记录下这个 Service 的访问入口，即：宿主机的地址和 NodePort 的端口，如下所示：

 $ kubectl get svc -n ingress-nginx
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.105.72.96   <none>        80:30044/TCP,443:31453/TCP   3h

为了后面方便使用，我会把上述访问入口设置为环境变量：

 $ IC_IP=10.168.0.2 # 任意一台宿主机的地址
$ IC_HTTPS_PORT=31453 # NodePort端口

上一篇个人随笔 —— 基于 go 语言实现的轻量化分布式调度引擎 workflow

下一篇基于 fastflow 的一种工作流框架

本文作者：Blue Mountain

本文链接：https://www.cnblogs.com/BlueMountain-HaggenDazs/p/18152648

posted @ 2024-04-23 21:03 Blue Mountain 阅读(176) 评论(0) 编辑收藏举报

刷新页面返回顶部

登录后才能查看或发表评论，立即登录或者逛逛博客园首页
