《深入浅出计算机组成原理》入门 —— 小记随笔

冯·诺依曼体系结构：计算机组成的金字塔

计算机的基本硬件组成

要自己组装一台计算机，要先有三大件，CPU、内存和主板。

• 我们首先要说的是 CPU，它是计算机最重要的核心配件，全名你肯定知道，叫中央处理器（Central Processing Unit）。计算机的所有“计算”都是由 CPU 来进行的。
• 第二个重要的配件，就是内存（Memory）。你撰写的程序、打开的浏览器、运行的游戏，都要加载到内存里才能运行。程序读取的数据、计算得到的结果，也都要放在内存里。内存越大，能加载的东西自然也就越多。
• 存放在内存里的程序和数据，需要被 CPU 读取，CPU 计算完之后，还要把数据写回到内存。然而 CPU 不能直接插到内存上，反之亦然。于是，就带来了最后一个大件——主板（Motherboard）。主板是一个有着各种各样，有时候多达数十乃至上百个插槽的配件。我们的 CPU 要插在主板上，内存也要插在主板上。主板的芯片组（Chipset）和总线（Bus）解决了 CPU 和内存之间如何通信的问题。芯片组控制了数据传输的流转，也就是数据从哪里到哪里的问题。总线则是实际数据传输的高速公路。因此，总线速度（Bus Speed）决定了数据能传输得多快。

另外还需要有

• 输出设备。
• 输入设备。
• 显卡。现在的CPU、主板都带了内置的显卡。如果你用计算机玩游戏，做图形渲染或者跑深度学习应用，你多半就需要买一张单独的显卡，插在主板上。显卡之所以特殊，是因为显卡里有除了 CPU 之外的另一个“处理器”，也就是 GPU（Graphics Processing Unit，图形处理器），GPU 一样可以做各种“计算”的工作。
• 南桥。鼠标、键盘以及硬盘，这些都是插在主板上的。作为外部 I/O 设备，它们是通过主板上的南桥（SouthBridge）芯片组，来控制和 CPU 之间的通信的。“南桥”芯片的名字很直观，一方面，它在主板上的位置，通常在主板的“南面”。另一方面，它的作用就是作为“桥”，来连接鼠标、键盘以及硬盘这些外部设备和 CPU 之间的通信。
• 北桥。自然对应着也有“北桥”。是的，以前的主板上通常也有“北桥”芯片，用来作为“桥”，连接 CPU 和内存、显卡之间的通信。不过，随着时间的变迁，现在的主板上的“北桥”芯片的工作，已经被移到了 CPU 的内部，所以你在主板上，已经看不到北桥芯片了。

冯·诺依曼体系结构

计算机祖师爷之一冯·诺依曼（John von Neumann）提出的冯·诺依曼体系结构（Von Neumann architecture），也叫存储程序计算机。什么是存储程序计算机呢？这里面其实暗含了两个概念，一个是“可编程”计算机，一个是“存储”计算机。

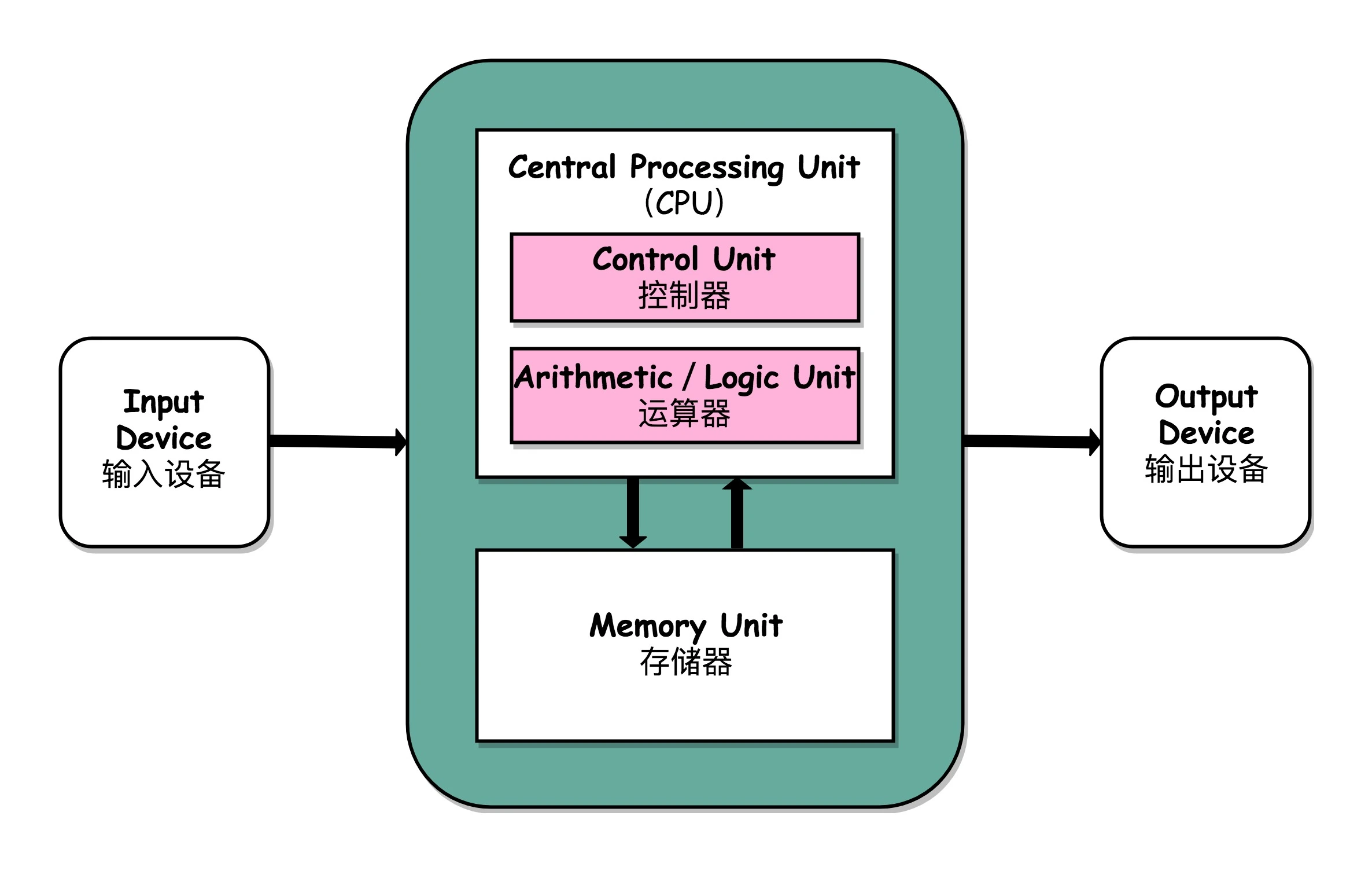

任何一台计算机的任何一个部件都可以归到运算器、控制器、存储器、输入设备和输出设备中，而所有的现代计算机也都是基于这个基础架构来设计开发的。

知识地图

谈谈“性能”究竟是什么？

什么是性能？

• 第一个是响应时间（Response time）或者叫执行时间（Execution time）。想要提升响应时间这个性能指标，你可以理解为让计算机“跑得更快”。
• 第二个是吞吐率（Throughput）或者带宽（Bandwidth），想要提升这个指标，你可以理解为让计算机“搬得更多”。

我们一般把性能，定义成响应时间的倒数，也就是：性能 = 1/ 响应时间

计算机的计时单位：CPU 时钟

虽然时间是一个很自然的用来衡量性能的指标，但是用时间来衡量时，有两个问题。

• 第一个就是时间不“准”。
• 其次，即使我们已经拿到了 CPU 时间，我们也不一定可以直接“比较”出两个程序的性能差异。

时间不”准“

计算机可能同时运行着好多个程序，CPU 实际上不停地在各个程序之间进行切换。在这些走掉的时间里面，很可能 CPU 切换去运行别的程序了。而且，有些程序在运行的时候，可能要从网络、硬盘去读取数据，要等网络和硬盘把数据读出来，给到内存和 CPU。所以说，要想准确统计某个程序运行时间，进而去比较两个程序的实际性能，我们得把这些时间给刨除掉。

那这件事怎么实现呢？Linux 下有一个叫 time 的命令，可以帮我们统计出来，同样的 Wall Clock Time 下，程序实际在 CPU 上到底花了多少时间。
我们简单运行一下 time 命令。它会返回三个值，第一个是 real time，也就是我们说的 Wall Clock Time，也就是运行程序整个过程中流逝掉的时间；第二个是 user time，也就是 CPU 在运行你的程序，在用户态运行指令的时间；第三个是 sys time，是 CPU 在运行你的程序，在操作系统内核里运行指令的时间。而程序实际花费的 CPU 执行时间（CPU Time），就是 user time 加上 sys time。

$ time seq 1000000 | wc -l
1000000


real  0m0.101s
user  0m0.031s
sys   0m0.016s

在我给的这个例子里，你可以看到，实际上程序用了 0.101s，但是 CPU time 只有 0.031+0.016 = 0.047s。运行程序的时间里，只有不到一半是实际花在这个程序上的。备注：你最好在云平台上，找一台 1 CPU 的机器来跑这个命令，在多 CPU 的机器上，seq 和 wc 两个命令可能分配到不同的 CPU 上，我们拿到的 user time 和 sys time 是两个 CPU 上花费的时间之和，可能会导致 real time 可能会小于 user time+sys time。

拿到了时间也不能直接获得性能差异

在同一台计算机上，CPU 可能满载运行也可能降频运行，降频运行的时候自然花的时间会多一些。除了 CPU 之外，时间这个性能指标还会受到主板、内存这些其他相关硬件的影响。所以，我们需要对“时间”这个我们可以感知的指标进行拆解，把程序的 CPU 执行时间变成 CPU 时钟周期数（CPU Cycles）和 时钟周期时间（Clock Cycle）的乘积。

程序的 CPU 执行时间 =CPU 时钟周期数×时钟周期时间

在 CPU 内部，和我们平时戴的电子石英表类似，有一个叫晶体振荡器（Oscillator Crystal）的东西，简称为晶振。我们把晶振当成 CPU 内部的电子表来使用。晶振带来的每一次“滴答”，就是时钟周期时间。
最简单的提升性能方案，自然缩短时钟周期时间，也就是提升主频。换句话说，就是换一块好一点的 CPU。不过，这个是我们这些软件工程师控制不了的事情，所以我们就把目光挪到了乘法的另一个因子——CPU 时钟周期数上。如果能够减少程序需要的 CPU 时钟周期数量，一样能够提升程序性能。
对于 CPU 时钟周期数，我们可以再做一个分解，把它变成“指令数×每条指令的平均时钟周期数（Cycles Per Instruction，简称 CPI）”。不同的指令需要的 Cycles 是不同的，加法和乘法都对应着一条 CPU 指令，但是乘法需要的 Cycles 就比加法要多，自然也就慢。在这样拆分了之后，我们的程序的 CPU 执行时间就可以变成这样三个部分的乘积。

程序的 CPU 执行时间 = 指令数×CPI×Clock Cycle Time

因此，如果我们想要解决性能问题，其实就是要优化这三者。

• 时钟周期时间，就是计算机主频，这个取决于计算机硬件。我们所熟知的摩尔定律就一直在不停地提高我们计算机的主频
• 每条指令的平均时钟周期数 CPI，就是一条指令到底需要多少 CPU Cycle。在后面讲解 CPU 结构的时候，我们会看到，现代的 CPU 通过流水线技术（Pipeline），让一条指令需要的 CPU Cycle 尽可能地少。因此，对于 CPI 的优化，也是计算机组成和体系结构中的重要一环。* 指令数，代表执行我们的程序到底需要多少条指令、用哪些指令。这个很多时候就把挑战交给了编译器。同样的代码，编译成计算机指令时候，就有各种不同的表示方式。

穿越功耗墙，我们该从哪些方面提升“性能”？

功耗：CPU 的“人体极限”

如果要提升计算机的性能，我们可以从指令数、CPI 以及 CPU 主频这三个地方入手。要搞定指令数或者 CPI，乍一看都不太容易。于是，研发 CPU 的硬件工程师们，从 80 年代开始，就挑上了 CPU 这个“软柿子”。在 CPU 上多放一点晶体管，不断提升 CPU 的时钟频率，这样就能让 CPU 变得更快，程序的执行时间就会缩短。
然而，计算机科学界从来不相信“大力出奇迹”。答案就是功耗问题。什么是功耗问题呢？我们先看一个直观的例子。

一个 3.8GHz 的奔腾 4 处理器，满载功率是 130 瓦。这个 130 瓦是什么概念呢？机场允许带上飞机的充电宝的容量上限是 100 瓦时。如果我们把这个 CPU 安在手机里面，不考虑屏幕内存之类的耗电，这个 CPU 满载运行 45 分钟，充电宝里面就没电了。而 iPhone X 使用 ARM 架构的 CPU，功率则只有 4.5 瓦左右。

我们的 CPU，一般都被叫作超大规模集成电路（Very-Large-Scale Integration，VLSI）。这些电路，实际上都是一个个晶体管组合而成的。CPU 在计算，其实就是让晶体管里面的“开关”不断地去“打开”和“关闭”，来组合完成各种运算和功能。
想要计算得快，一方面，我们要在 CPU 里，同样的面积里面，多放一些晶体管，也就是增加密度；另一方面，我们要让晶体管“打开”和“关闭”得更快一点，也就是提升主频。而这两者，都会增加功耗，带来耗电和散热的问题。
一个 CPU 的功率，可以用这样一个公式来表示：

功耗 ~= 1/2 ×负载电容×电压的平方×开关频率×晶体管数量

• 为了要提升性能，我们需要不断地增加晶体管数量。同样的面积下，我们想要多放一点晶体管，就要把晶体管造得小一点。这个就是平时我们所说的提升“制程”。
• 但是，功耗增加太多，就会导致 CPU 散热跟不上，这时，我们就需要降低电压。这里有一点非常关键，在整个功耗的公式里面，功耗和电压的平方是成正比的。这意味着电压下降到原来的 1/5，整个的功耗会变成原来的 1/25。

并行优化，理解阿姆达尔定律

软件工程师们所用的“面向摩尔定律编程”的套路越来越用不下去了。“写程序不考虑性能，等明年 CPU 性能提升一倍，到时候性能自然就不成问题了”，这种想法已经不可行了。于是，从奔腾 4 开始，Intel 意识到通过提升主频比较“难”去实现性能提升，边开始推出 Core Duo 这样的多核 CPU，通过提升“吞吐率”而不是“响应时间”，来达到目的。

但是，并不是所有问题，都可以通过并行提高性能来解决。如果想要使用这种思想，需要满足这样几个条件。
第一，需要进行的计算，本身可以分解成几个可以并行的任务。好比上面的乘法和加法计算，几个人可以同时进行，不会影响最后的结果。
第二，需要能够分解好问题，并确保几个人的结果能够汇总到一起。
第三，在“汇总”这个阶段，是没有办法并行进行的，还是得顺序执行，一步一步来。

这就引出了我们在进行性能优化中，常常用到的一个经验定律，阿姆达尔定律（Amdahl’s Law）。这个定律说的就是，对于一个程序进行优化之后，处理器并行运算之后效率提升的情况。具体可以用这样一个公式来表示：

优化后的执行时间 = 受优化影响的执行时间 / 加速倍数 + 不受影响的执行时间

总结延伸

我们可以看到，无论是简单地通过提升主频，还是增加更多的 CPU 核心数量，通过并行来提升性能，都会遇到相应的瓶颈。仅仅简单地通过“堆硬件”的方式，在今天已经不能很好地满足我们对于程序性能的期望了。

在“摩尔定律”和“并行计算”之外，在整个计算机组成层面，还有这样几个原则性的性能提升方法。

• 加速大概率事件。最典型的就是，过去几年流行的深度学习，整个计算过程中，99% 都是向量和矩阵计算，于是，工程师们通过用 GPU 替代 CPU，大幅度提升了深度学习的模型训练过程。本来一个 CPU 需要跑几小时甚至几天的程序，GPU 只需要几分钟就好了。
• 通过流水线提高性能。现代的工厂里的生产线叫“流水线”。我们可以把装配 iPhone 这样的任务拆分成一个个细分的任务，让每个人都只需要处理一道工序，最大化整个工厂的生产效率。类似的，我们的 CPU 其实就是一个“运算工厂”。我们把 CPU 指令执行的过程进行拆分，细化运行，也是现代 CPU 在主频没有办法提升那么多的情况下，性能仍然可以得到提升的重要原因之一。
• 通过预测提高性能。通过预先猜测下一步该干什么，而不是等上一步运行的结果，提前进行运算，也是让程序跑得更快一点的办法。典型的例子就是在一个循环访问数组的时候，凭经验，你也会猜到下一步我们会访问数组的下一项。后面要讲的“分支和冒险”、“局部性原理”这些 CPU 和存储系统设计方法，其实都是在利用我们对于未来的“预测”，提前进行相应的操作，来提升我们的程序性能。
