上电后会进入初始化状态,然后进入预操作状态,接着进入操作状态,中间有什么错误直接进入停止状态。步骤如下
上电
初始化状态(主机)
预操作状态(主机)pre-operational
这个状态下,不能发送PDO,但是可以发送SDO或SYNC
通过SDO配置PDO
0x06(让驱动器准备好)-->0x07(让驱动器进入使能状态)-->0x0f(让驱动器进入可运行状态)
节点进入start状态(运行驱动器)(这是NMT指令)
操作状态(主机)operation

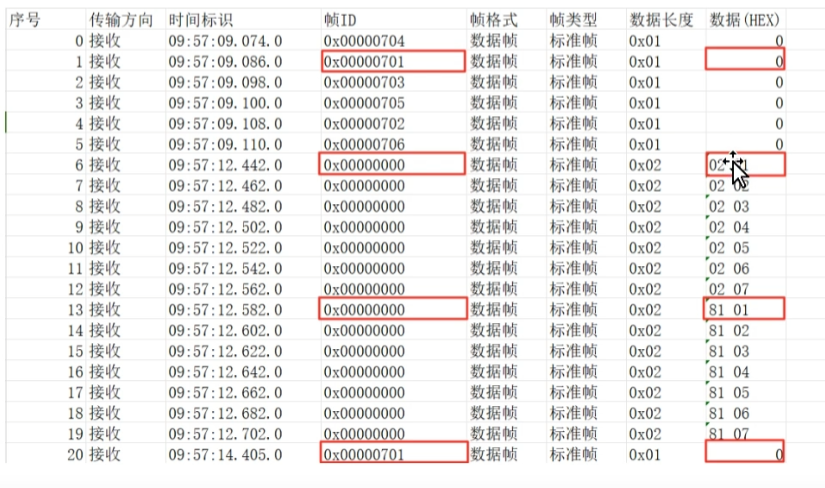

图中有帧ID为0x000,这就是表示一条NMT指令,就应该按照NMT指令的格式去分析。
81 01表示重上线01节点。
NMT指令格式
01表示对01节点发布命令、02代表对02节点发布命令,00表示对所有节点发布命令。
