基础概念

视差贴图又称高度贴图,类似法线贴图,同样是通过伪造表面信息来增加表面凹凸真实感的一种方法。

法线贴图利用光照明暗来体现凹凸,但从掠角观察时依旧不够真实,因为现实中的粗糙表面除了光照明暗的区别外,还存在高度遮挡的关系,而视差贴图就是从这方面增强凹凸真实感。

基本原理

alt text

考虑现实中的遮挡效果,本质就是原目标不可见,取而代之的是显示其前面的物体,反映在图形着色上,就是 uv 存在偏移,会采样到前面物体的颜色。根据高度计算 uv 偏移再采样颜色就是视差贴图的原理了。

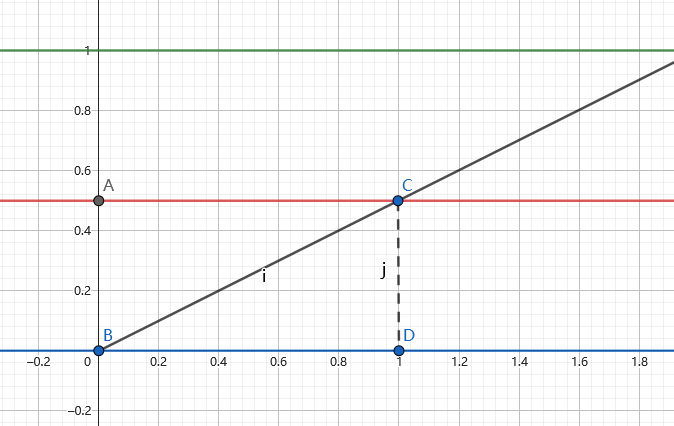

设射线 BC 为相机方向,B 为视线的落点。若 B 点使用高度图后高度为 BA,那实际的视线落点应在 C 点,因此采样颜色贴图的 uv 应该是 C 点而不是 B 点,而 BD 就是 uv 的偏移。

[xyz]为相机方向,h 为高度时,根据相似三角形有以下公式:

CDBD=zxBD=CDxz=xzh

对于 y 轴与 x 同理,故得出视差贴图的 uv 偏移为xyzh

陡峭视差映射

最基础的视差偏移计算存在误差问题,因为它假定了周围所有高度都是一致的,但现实显然不是这样,一种优化方案就是利用类似光线步进的原理,增加采样次数,来检测高度变化。

alt text

基于这种方案,当计算出 uv 偏移后不再直接使用,而是基于高度切成多份后再次采样高度图来验证计算结果。

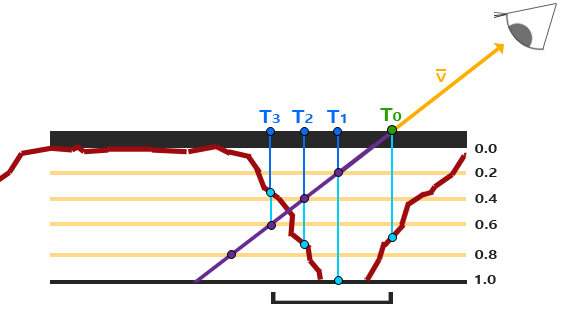

如图所示,T0 是未受深度贴图(反转的高度贴图)视线落点。从 0 到 1 为深度范围,分成多层后多次采样得出紫色点的预估深度,再对紫色点的高度图采样得出实际深度。两两对比后发现 T3 处实际深度小于预估深度,说明发生遮挡,因此 T3 才是真正的深度偏移处。

视差遮蔽映射

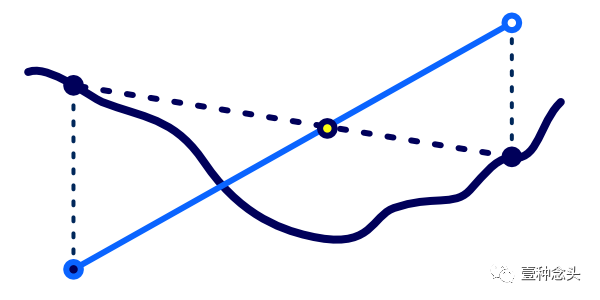

陡峭视差映射虽然提高了精度,但存在锯齿和图层间断层的问题,一种解决办法就是在此基础上,利用相邻两层的深度差,插值他们的 uv 偏移结果。

优化方案

  1. 根据相机入射角调整“陡峭视差映射”的图层数量,入射角小时,表面uv变化不大,因此可以减少检测次数,反之增加检测次数。(那基于mipmaps的计算方法也可以吧?)
  2. 通过噪波抖动“陡峭视差映射”的图层数量,来实现低精度也能达到高精度类似的视觉效果。
