高等数字集成电路课程作业（一）

1 向量前导1检测器

1.1 设计功能与要求

设计一个组合逻辑电路，检测输入32位0/1向量中从高到低第一个1出现的位置，如果向量为全0则输出32。例如：

• 输入00011000 10000000 00000000 00000000，输出3；
• 输入00000000 11111111 00000000 00000000，输出8；
• 输入00000000 00000000 00000000 00001010，输出28。

模块输入输出功能定义：

名称	方向	位宽	描述
data_in	I	32	输入0/1向量
pos_out	O	6	前导1出现位置，取值范围0~32

设计要求：

Verilog实现代码可综合，逻辑延迟越小越好，给出仿真结果。

1.2 算法原理与算法设计

使用二分法计算，从高到低检测：

1. 先检测输入32位向量的高16位是否有1，若有就继续对该16位进行二分法，若没有就对低16位进行二分法；
2. 对第1步选择的16位检测其高8位是否有1，若有就继续对该8位进行二分法，若没有就对低8位进行二分法；
3. 对第2步选择的8位检测其高4位是否有1，若有就继续对该4位进行二分法，若没有就对低4位进行二分法；
4. 对第3步选择的4位检测其高2位是否有1，若没有就继续该2位进行二分法，若没有就对低2位进行二分法；
5. 对第4步选择的2位检测其高1位是否为1，若没有就检测其低1为是否为1。

1.3 RTL实现架构

该设计为纯组合逻辑：

• 输入为 32-bit data_in，输出为 6-bit pos_out：

  module seq_head_detect(
      input  wire [31:0] data_in,
      output wire [5:0]  pos_out
  );


• 对于检测输入是否有1，采用或门，one_check为1代表有1，反之则为0：

  assign one_check[4] = |data_in[31:16];
  assign one_check[3] = |data_1[15:8];
  assign one_check[2] = |data_2[7:4];
  assign one_check[1] = |data_3[3:2];
  assign one_check[0] = |data_4[1];


• 对于二分法，根据one_check的值选择继续进行二分法的值：

  assign data_1 = (one_check[4]) ? data_in[31:16] : data_in[15:0];
  assign data_2 = (one_check[3]) ? data_1[15:8] : data_1[7:0];
  assign data_3 = (one_check[2]) ? data_2[7:4] : data_2[3:0];
  assign data_4 = (one_check[1]) ? data_3[3:2] : data_3[1:0];


• 最后，检测所有位数是否有1，有则 pos_out = {1'b0, ~one_check}；若没有则 pos_out = 6d'32：

  assign pos_out = (|data_in) ? {1'b0, ~one_check} : 6'd32;


  data_in 中有1时，用 pos_out 的低5位即可表示，最高位置0。

  假设 data_in 首位为1，则 one_check = 11111，从而 pos_out = 000000；假设 data_in 末位为0，则 one_check = 00000，从而 pos_out = 011111；以此类推 one_check 需要取反。

1.4 RTL仿真结果

1.4.1 测试用例说明

一共有4个测试向量，每个时钟周期换一个测试向量，具体测试向量如下所示：

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        index <= 2'd0;
        data_in_reg <= 32'd0;
    end else begin
        case(index)
            2'd0: data_in_reg <= 32'b0001_1000_1000_0000_0000_0000_0000_0000;
            2'd1: data_in_reg <= 32'b0000_0000_1111_1111_0000_0000_0000_0000;
            2'd2: data_in_reg <= 32'b0000_0000_0000_0000_0000_0000_0000_1010;
            2'd3: data_in_reg <= 32'b0000_0000_0000_0000_0000_0000_0000_0000;
            default: data_in_reg <= 32'b0000_0000_0000_0000_0000_0000_0000_0000;
        endcase

        index <= index + 1;
        pos_out_reg <= pos_out;
    end
end

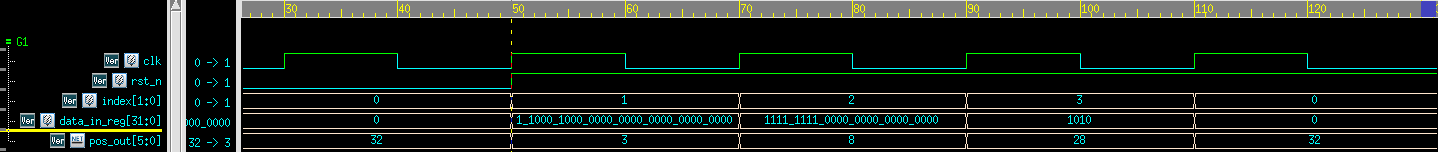

1.4.2 测试结果波形

• 当 data_in_reg = 32'b0001_1000_1000_0000_0000_0000_0000_0000 时，pos_out = 3；
• 当 data_in_reg = 32'b0000_0000_1111_1111_0000_0000_0000_0000 时，pos_out = 8；
• 当 data_in_reg = 32'b0000_0000_0000_0000_0000_0000_0000_1010 时，pos_out = 28；
• 当 data_in_reg = 32'b0000_0000_0000_0000_0000_0000_0000_0000 时，pos_out = 32。

结论：该输出正确，证明设计正确。

1.5 ASIC综合结果

使用 Design Compiler 进行综合，使用 smic180 工艺，由于该设计为纯组合逻辑设计，不对时钟进行约束，tcl中部分约束如下：

# 使用 slow 工艺角
set target_library " slow.db "
set link_library "* $target_library "
set symbol_library " smic18.sdb "

# 输入驱动使用 NAND2x1
set_driving_cell -lib_cell NAND2X1 data_in

# 输入输出延迟设为 4ns
set_input_delay 4 [get_ports data_in]
set_output_delay 4 [get_ports pos_out]

# 综合后的面积越小越好
set_max_area 0

1.5.1 最大运行频率

由于没有时钟，无法查看最大运行频率。

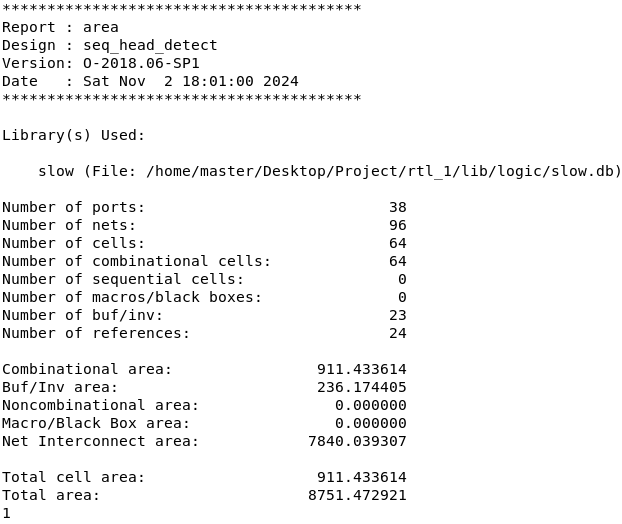

1.5.2 ASIC面积

DC 综合出来的 ASIC 面积如下：

由于 DC 综合并没有真实走线，主要看总的 cell area，可以看到 Total cell area 为 \(911.433614\mu m^2\)，所有单元均为组合逻辑单元，数量为 64，设计中没有时序逻辑单元，数量为 0。

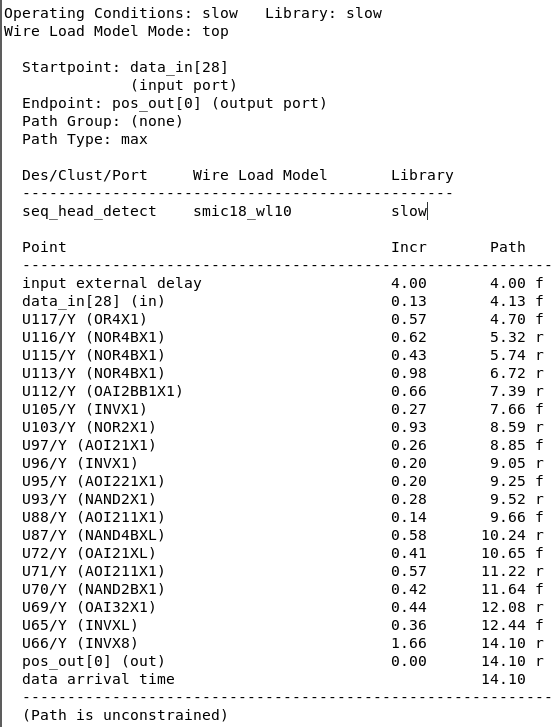

1.5.3 关键路径延时

由于没有时钟约束，因此也无法查看关键路径延时，Path is uncontrained：

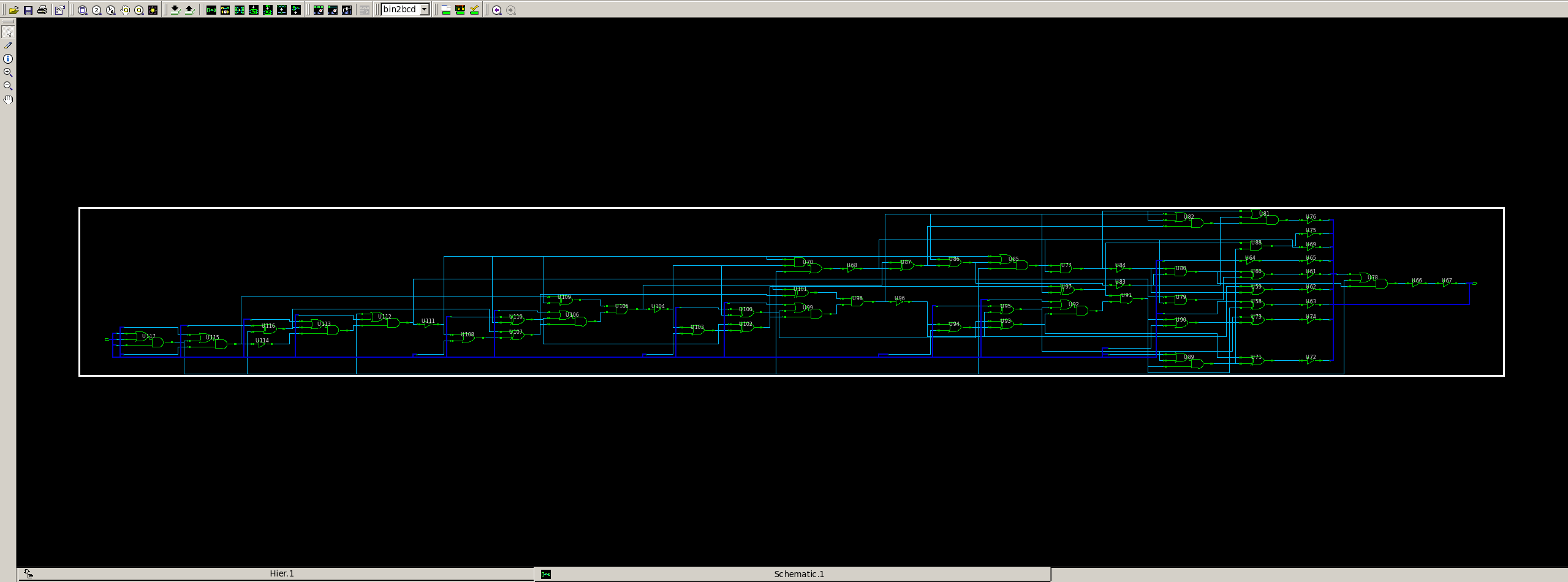

1.5.4 综合后的 Schematic

2. 序列检测器

2.1 设计功能与要求

设计一个序列检测同步时序逻辑电路，要实现的功能如下：

当已有输入码流出现序列111000或101110时输出检测信号为1，否则输出为0。在时序上检测到完整序列的下一个时钟周期输出检测结果。输入信号有效为1时表示当前输入有效，否则表示无效。之前输入依旧计入序列中并不清零，即允许序列重叠检测。例如：

输入码流（设输入数据均有效）和输出检测为

[I] 0 0 1 1 1 0 0 0 1 1 0 1 1 1 0 0 0 0

[O] 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 1

模块输入输出功能定义：

名称	方向	位宽	描述
clk	I	1	系统时钟
rst_n	I	1	异步复位，低电平有效
din_vld	I	1	输入数据有效指示
din	I	1	输入数据
result	O	1	输出检测结果

设计要求：

Verilog实现代码可综合，面积越小越好，给出仿真结果。

2.2 算法原理与算法设计

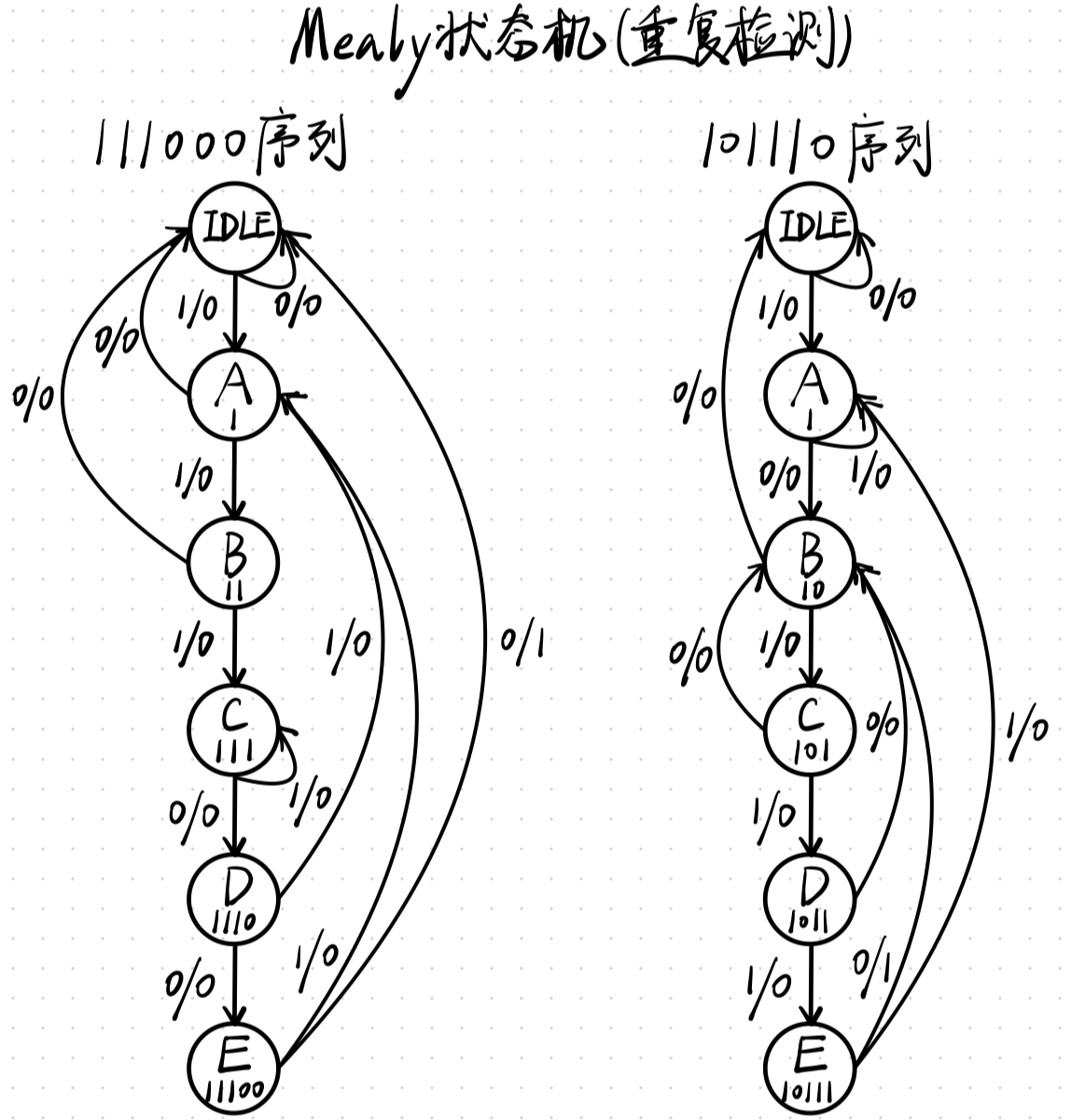

使用mealy状态机，状态转移图如下所示：

2.3 RTL实现架构

使用两个三段式状态机，一个检测序列 111000，另一个检测序列 101110：

• 状态声明：

  reg result_111000, result_101110;

  reg [2:0] cstate_111000, cstate_101110;
  reg [2:0] nstate_111000, nstate_101110;

  localparam IDLE = 3'b000;
  localparam A    = 3'b001;
  localparam B    = 3'b010;
  localparam C    = 3'b011;
  localparam D    = 3'b100;
  localparam E    = 3'b101;


• 现态转移：

  always @(posedge clk or negedge rst_n) begin
      if(!rst_n) begin
          cstate_111000 <= IDLE;
          cstate_101110 <= IDLE;
      end else begin
          cstate_111000 <= nstate_111000;
          cstate_101110 <= nstate_101110;
      end
  end


• 次态转移：

  always @(*) begin
      if(din_vld) begin
          nstate_111000 = IDLE;
          nstate_101110 = IDLE;

          case(cstate_111000)
              IDLE: nstate_111000 = din ? A : IDLE;
              A   : nstate_111000 = din ? B : IDLE;
              B   : nstate_111000 = din ? C : IDLE;
              C   : nstate_111000 = din ? C : D;
              D   : nstate_111000 = din ? A : E;
              E   : nstate_111000 = din ? A : IDLE;
          endcase

          case(cstate_101110)
              IDLE: nstate_101110 = din ? A : IDLE;
              A   : nstate_101110 = din ? A : B;
              B   : nstate_101110 = din ? C : IDLE;
              C   : nstate_101110 = din ? D : B;
              D   : nstate_101110 = din ? E : B;
              E   : nstate_101110 = din ? A : B;
          endcase
      end else begin
          nstate_111000 = nstate_111000;
          nstate_101110 = nstate_101110;
      end
  end


• 结果输出：

  always @(posedge clk or negedge rst_n) begin
      if(!rst_n) begin
          result_111000 <= 1'b0;
          result_101110 <= 1'b0;
      end else if(din_vld) begin
          case(cstate_111000)
              E: begin
                  if(din == 1'b0)
                      result_111000 <= 1'b1;
                  else
                      result_111000 <= 1'b0;
              end
              default:result_111000 <= 1'b0;
          endcase

          case(cstate_101110)
              E: begin
                  if(din == 1'b0)
                      result_101110 <= 1'b1;
                  else
                      result_101110 <= 1'b0;
              end
              default:result_101110 <= 1'b0;
          endcase
      end else begin
          result_111000 <= 1'b0;
          result_101110 <= 1'b0;
      end
  end


  最后，模块的result 输出由 result_111000 和 result_101110 或操作得出：

  assign result = result_111000 | result_101110;


2.4 仿真结果

2.4.1 测试用例说明

测试输入流如下所示，din 的输入流为 01011100011010110000；

为了检测 din_vld 的作用，定义其输入流为 10111111111110111111，其中有两个时钟周期 din_vld = 0，此时 din 的输入无效。

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        index <= 5'd0;
        din_stream[0:19]     <= 20'b0101_1100_0110_1011_0000;
        din_vld_stream[0:19] <= 20'b1011_1111_1111_1011_1111;
    end else begin
        if(index == 5'd19)
            index <= 5'd0;
        else
            index <= index + 1;

        din <= din_stream[index];
        din_vld <= din_vld_stream[index];
    end
end

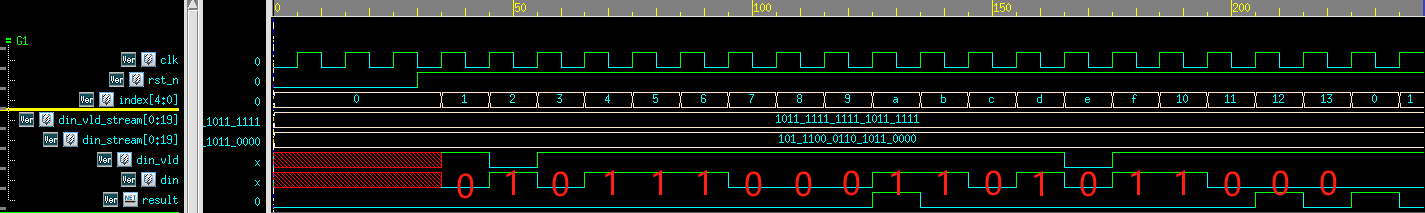

2.4.2 测试结果波形

如上图所示，

• 当输入流出现 111000 序列后，result 信号在下一个周期拉高一个时钟周期

• 当输入流出现 101110 序列后，result 信号在下一个周期拉高一个时钟周期（中间 din_vld 信号拉低了一个周期，此时 din = 0 被忽略）

• 当输入流出现 111000 序列后，result 信号在下一个周期拉高一个时钟周期（中间 din_vld 信号拉低了一个周期，此时 din = 0 被忽略）

2.5 ASIC综合结果

使用 Design Compiler 进行综合，使用 smic180 工艺，tcl中部分约束如下：

# 使用 slow 工艺角
set target_library " slow.db "
set link_library "* $target_library "
set symbol_library " smic18.sdb "

# 时钟约束
create_clock -period 10 -waveform {0 5} [get_ports clk] -name clk
set_clock_latency 0.1 clk
set_clock_transition 0.2 clk
set_clock_uncertainty 1 -setup clk
set_clock_uncertainty 0.3 -hold clk

# 输入驱动使用 NAND2x1
set_driving_cell -lib_cell NAND2X1 data_in

# 输入输出延迟设为 2ns
set_input_delay 2 -clock [get_clocks clk] {din_vld din}
set_output_delay 2 [get_ports result]

# 综合后的面积越小越好
set_max_area 0

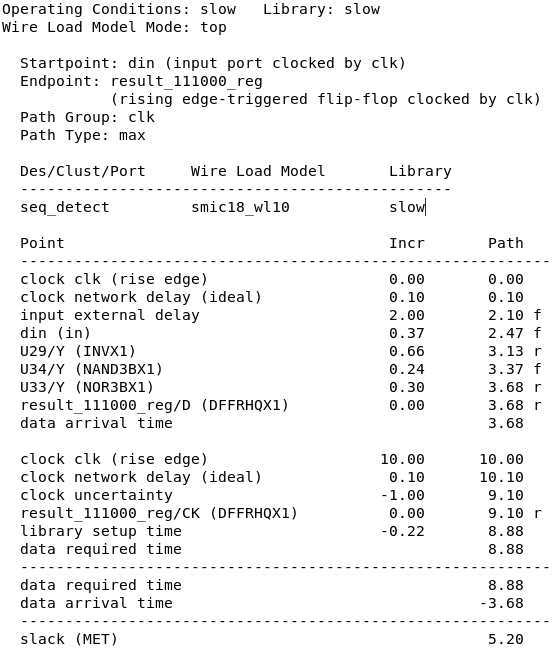

2.5.1 关键路径延时 & 最大运行频率

DC综合后的 timing report 如上所示，

1. data required time 为 8.88 ns，是满足时序要求的时钟周期时间，也是关键路径延时。

2. 最大运行频率计算公式如下所示，

\[最大运行频率=\frac{1}{关键路径延时} \]

3. 因此最大运行频率为 \(f_{max} = \frac{1}{8.88 \times 10^{-9}} \approx 112.61MHz\) （时钟约束周期为10ns）

4. 由于时序裕量（Slack）为 5.20 ns，说明设计目前满足时序要求，并且时钟周期可以进一步优化以提高频率。

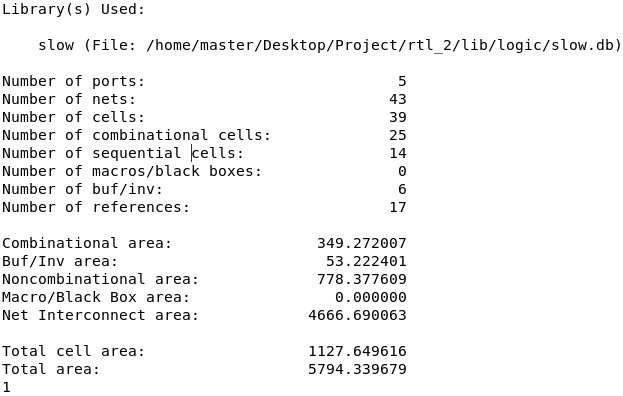

2.5.2 ASIC面积

DC 综合出来的 ASIC 面积如下：

• 由于 DC 综合并没有真实走线，主要看总的 cell area，可以看到 Total cell area 为 \(1127.649616\mu m^2\)；

• Number of cells: 总的逻辑单元数，包括组合逻辑单元和时序单元，共 39 个；

• Number of combinational cells: 组合逻辑单元数量，共 25 个；

• Number of sequential cells: 时序逻辑单元数量，共 14 个，这些单元包含触发器或寄存器。

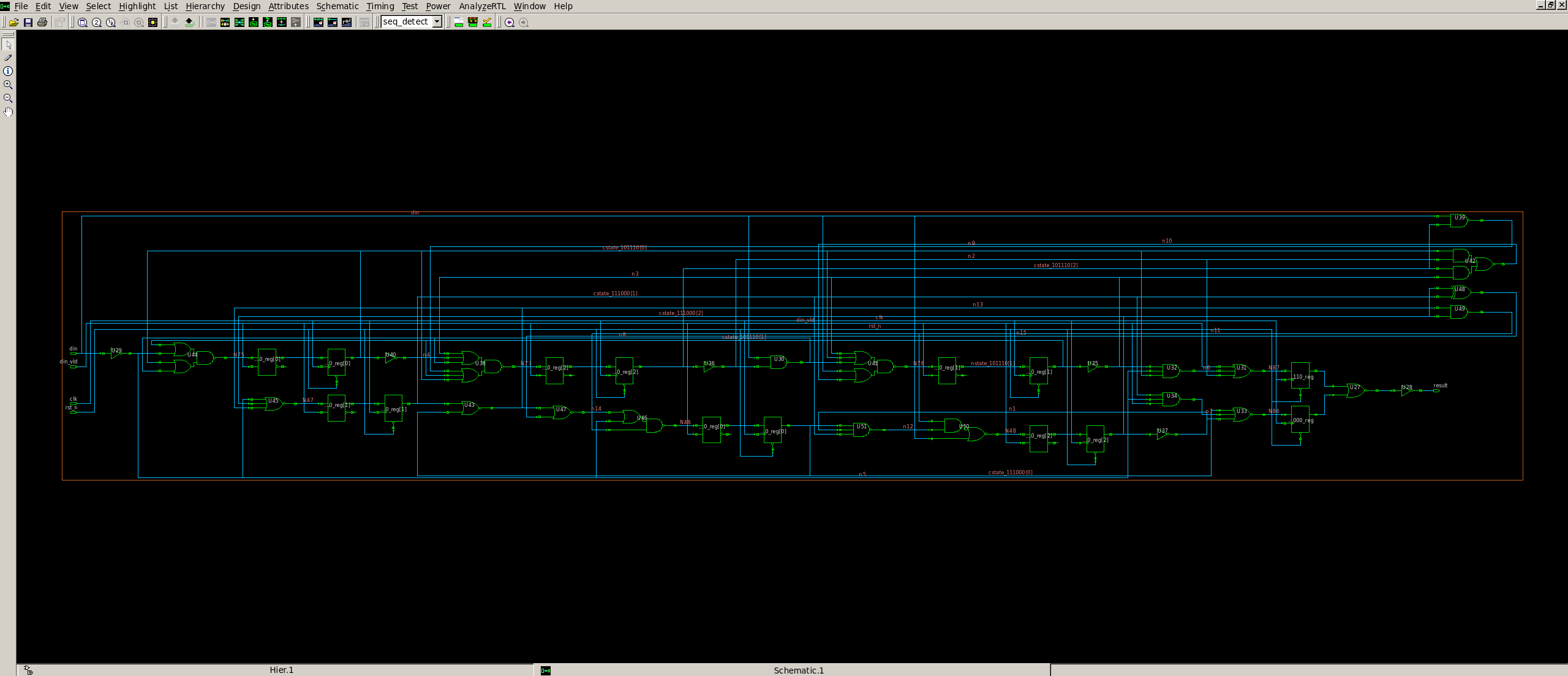

2.5.3 综合后的 Schematic

3. 二进制转BCD码逻辑

3.1 设计功能与要求

设计一个8位无符号二进制数（取值范围0 ~ 255）到10位BCD码的转换组合逻辑电路。其中12位BCD码定义如下：

数据位	描述
9:8	百位BCD码，取值0~2
7:4	十位BCD码，取值0~9
3:0	个位BCD码，取值0~9

例如：

输入 8'b10100101（十进制165），输出 10'b01_0110_0101；

输入 8'b11110000（十进制240），输出 10'b10_0100_0000.

模块输入输出功能定义：

名称	方向	位宽	描述
bin_in	I	8	输入二进制数
bcd_out	O	10	输出BCD编码

设计要求：

Verilog实现代码可综合，逻辑延迟越小越好，给出仿真结果。

3.2 算法原理与算法设计

3.2.1 加三移位法

BCD码范围在 0000~1001 之间，是满十进位的，它只能表示十进制数 0~9。因此要将二进制码转换成BCD码，就要在每4位二进制数的高3位大于等于101时，将其变为10000。

对于每4位二进制数abcd，在最低位输入前，如果高3位的 abc ≥ 0101 时, 对其加上3，最低位d输入，使得加过3的高3位整体左移一位。

这相当于 \((abc + 0011)*2 + d\)，即 \(abc*2 + 6 + d\)，\(abc*2 + 6 \ge 16\)，超过了4位2进制数表示的范围，向更高位进一位，那么此时表示十位的BCD码为0001。

3.2.2 算法步骤

初始化一个移位寄存器 shift_reg，大小为18位，将输入二进制数放在最低的8位，高位用0填充。

重复8次（因为输入是8位）：

• 如果百位BCD码 ≥ 5，则加3调整。
• 如果十位BCD码 ≥ 5，则加3调整。
• 如果个位BCD码 ≥ 5，则加3调整。
• 整个寄存器左移一位。

提取寄存器中的BCD码部分作为输出。

3.3 RTL实现架构

内部信号:

• shift_reg: 18 位寄存器，用于处理二进制数。它同时存储 BCD 输出（位 [17:8]）和输入的二进制数（位 [7:0]）。

行为逻辑:

• 初始化: shift_reg 被初始化为包含输入的二进制数，左侧填充零。
• 移位加 3 算法：
  • for 循环迭代 8 次，表示输入二进制数的每一位。
  • 每次迭代中：
    • 检查百位、十位和个位 BCD 数字。如果其中任何一位大于等于 5，就将其加 3，以调整为有效的 BCD 编码。
    • shift_reg 左移一位，为下一个二进制位腾出空间。

输出赋值:

• 转换完成后，shift_reg 的高 10 位（即 shift_reg[17:8]）被赋值给 bcd_out，形成输入二进制数的最终 BCD 表示。

module bin2bcd(
    input  wire [7:0] bin_in,
    output wire [9:0] bcd_out
);
    integer i;
    reg [17:0] shift_reg;

    assign bcd_out[9:0] = shift_reg[17:8];

    always @(*) begin
        shift_reg = {10'd0, bin_in[7:0]};

        for(i = 0; i < 8; i = i+1) begin
            if(shift_reg[17:16] >= 5)
                shift_reg[17:16] = shift_reg[17:16] + 3;

            if(shift_reg[15:12] >= 5)
                shift_reg[15:12] = shift_reg[15:12] + 3;

            if(shift_reg[11:8] >= 5)
                shift_reg[11:8] = shift_reg[11:8] + 3;

            shift_reg = shift_reg << 1;
        end
    end

endmodule

3.4 RTL仿真结果

3.4.1 测试用例说明

initial begin
    bin_in = 8'b0000_0000;
    #10
    bin_in = 8'b1010_0101; //十进制165
    #10
    bin_in = 8'b1111_0000; //十进制240
    #10
    bin_in = 8'b1111_1111; //十进制255
    #10
    $finish;
end

3.4.2 测试结果波形

• 当 bin_in 输入为 0000_0000 ，bcd_out 为 0；
• 当 bin_in 输入为 1010_0101 ，bcd_out 为 165；
• 当 bin_in 输入为 1111_0000 ，bcd_out 为 240；
• 当 bin_in 输入为 1111_1111 ，bcd_out 为 255。

可见该设计正确。

3.5 ASIC综合结果

使用 Design Compiler 进行综合，使用 smic180 工艺，tcl中部分约束如下：

set target_library " slow.db "
set link_library "* $target_library "
set symbol_library " smic18.sdb "

set_driving_cell -lib_cell NAND2X1 bin_in
set_input_delay 2 [get_ports bin_in]
set_output_delay 2 [get_ports bcd_out]
set_load 2 [all_outputs]

set_max_area 0

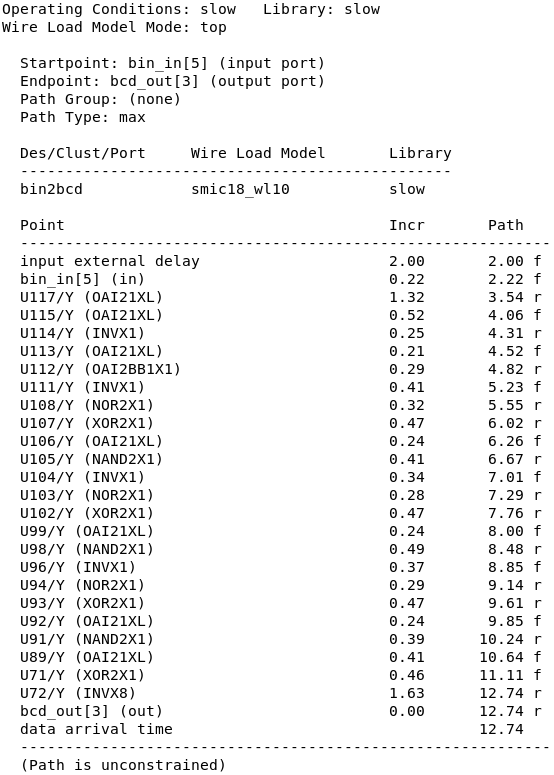

3.5.1 关键路径延时 & 最大运行频率

由于没有时钟，无法查看最大运行频率。

由于没有时钟约束，因此也无法查看关键路径延时，Path is uncontrained：

3.5.2 ASIC面积

DC 综合出来的 ASIC 面积如下：

• 由于 DC 综合并没有真实走线，主要看总的 cell area，可以看到 Total cell area 为 \(991.267217 \mu m^2\)；

• Number of cells: 总的逻辑单元数，包括组合逻辑单元和时序单元，共 60 个；

• Number of combinational cells: 组合逻辑单元数量，共 60 个，表示设计中没有时序逻辑单元，所有逻辑单元均为组合逻辑；

• Number of sequential cells: 时序逻辑单元数量为 0，说明设计中没有触发器或寄存器。

3.5.3 综合后的Schematic
