ELF文件格式（2）：文件结构
前言

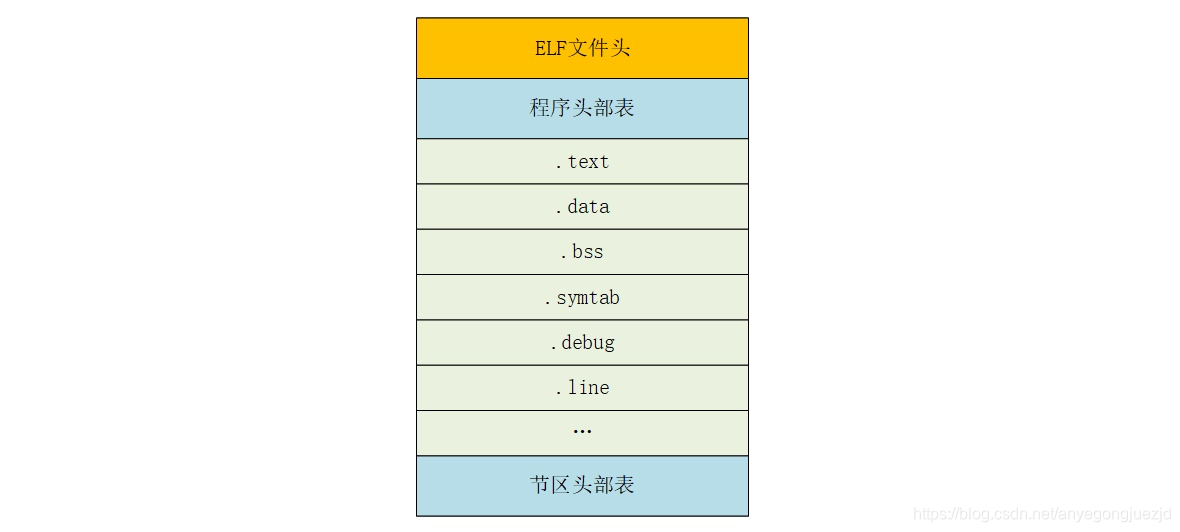

在前面我们已经大概看到过ELF文件的整体布局情况，本文将更详细地对ELF的文件结构进行阐述。一个典型的ELF文件结构如下图所示：
- ELF文件头：出现在ELF文件的开头，描述了整个文件的基本属性，包括ELF文件类型、运行平台以及其它头部表的属性信息等等；
- 程序头部表：对于可加载文件是必须的，对于可重定位文件是可选的；
- 节区头部表：对于可重定位文件是必须的，对于可加载文件是可选的；
- 节区或段：存储可装载的数据、重定位以及字符串和符号等信息。

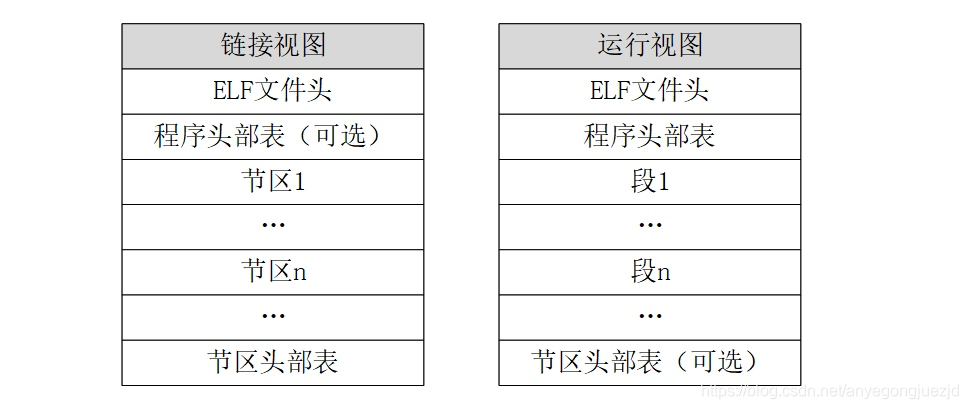

链接与运行视图
ELF文件格式标准中提供了两种视图，分别是链接视图和执行视图。链接视图是以节（section）为单位，执行视图是以段（segment）为单位。顾名思义，链接视图就是在程序链接时用到的视图，而执行视图则是在程序被装载运行时用到的视图，二者分别对应于可重定位文件和可加载文件。
ELF文件头

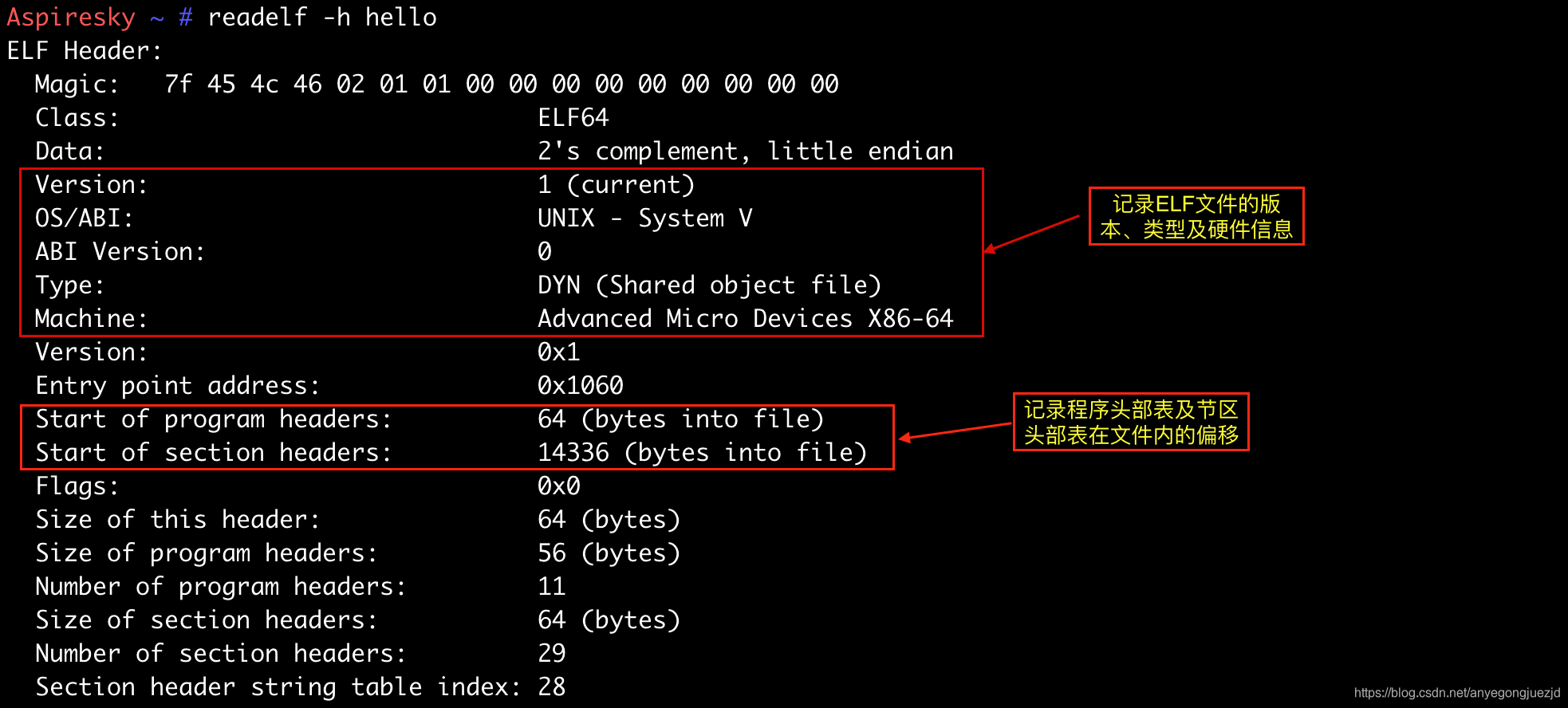

ELF文件头（ELF Header）主要标记了ELF文件类型、结构和程序开始执行的入口地址，并提供了其他ELF头(如节头表和程序头表)在文件中的偏移位置。使用readelf工具来查看一个ELF文件的文件头：
ELF文件头的数据结构定义如下：
typedef struct {
unsigned char e_ident[EI_NIDENT];
uint16_t e_type; /* ELF文件类型 */
uint16_t e_machine; /* 硬件平台 */
uint32_t e_version; /* ELF头部版本 */
ElfN_Addr e_entry; /* 程序执行的入口地址 */
ElfN_Off e_phoff; /* 程序执行的入口地址 */
ElfN_Off e_shoff; /* 节头表偏移量 */
uint32_t e_flags; /* 处理器特定标志 */
uint16_t e_ehsize; /* ELF头部长度 */
uint16_t e_phentsize; /* 程序头表中一个条目的长度 */
uint16_t e_phnum; /* 程序头表条目数目 */
uint16_t e_shentsize; /* 节头表中一个条目的长度 */
uint16_t e_shnum; /* 节头表条目个数 */
uint16_t e_shstrndx; /* 节头表字符索引 */
} ElfN_Ehdr;
程序头部表

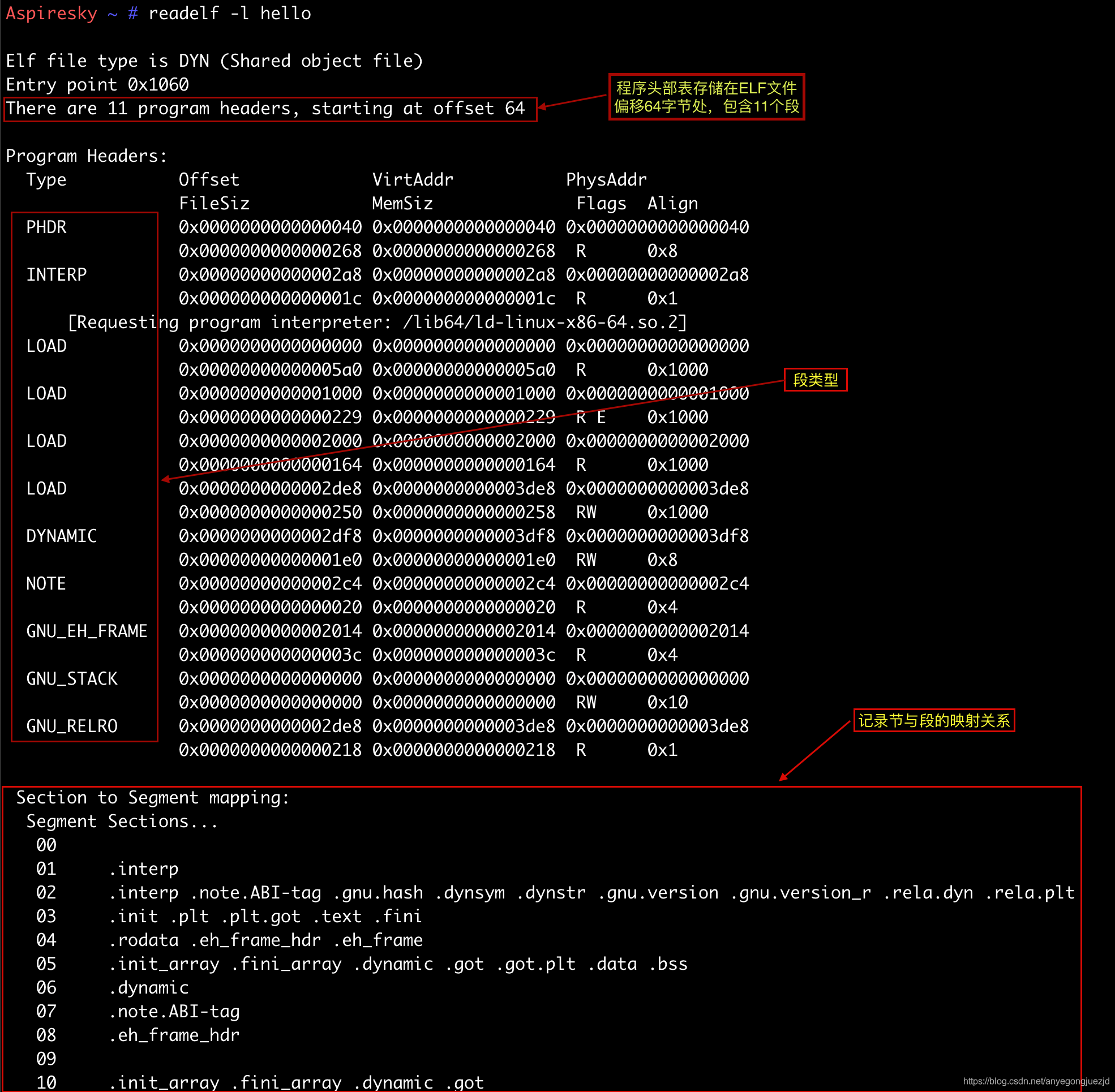

程序头部表（Program Header Table）是对二进制文件中段的描述，本质上是记录段表项的数组，是程序装载必需的一部分。段在程序被系统加载运行时被解析，其描述了磁盘上可执行文件的内存布局以及如何映射到内存中。ELF文件头中名为e_phoff（程序头部表偏移量）的偏移量记录了程序头部表的位置。使用readelf工具查看ELF文件中的程序头部表信息：
由上面的输出信息可以看出，程序头部表记录了ELF文件中所有段的属性信息，包括段的类型、文件偏移以及映射到内存时的地址信息。程序头部表本质上是段信息的数组，对于每个段（数组项），ELF使用如下数据结构进行描述：
typedef struct {
uint32_t p_type; /* 段的类型 */
uint32_t p_flags; /* 段的标记 */
Elf64_Off p_offset; /* 段的位置相对于文件开始处的偏移 */
Elf64_Addr p_vaddr; /* 段在内存中的首字节地址，即虚拟地址 */
Elf64_Addr p_paddr; /* 段的物理地址 */
uint64_t p_filesz; /* 段在文件映像中的字节数 */
uint64_t p_memsz; /* 段在内存映像中的字节数 */
uint64_t p_align; /* 短在内存中对齐标记 */
} Elf64_Phdr;
段类型
ELF文件格式定义了5中不同类型的段，其描述如下：
- PT_LOAD ：描述可装载的段，该类型的段会被装载或被映射到内存中。典型的包括代码段和数据段；
- PT_DYNAMIC ：动态链接文件特有，包含了动态链接所必需的一些信息；
- PT_NOTE：保存了与特定供应商或者系统相关的附加信息；
- PT_INTERP：记录动态链接器的位置信息，本质是一个以null为终止符的字符串；
- PT_PHDR ：保存程序头部表本身的位置和大小。
节区头部表

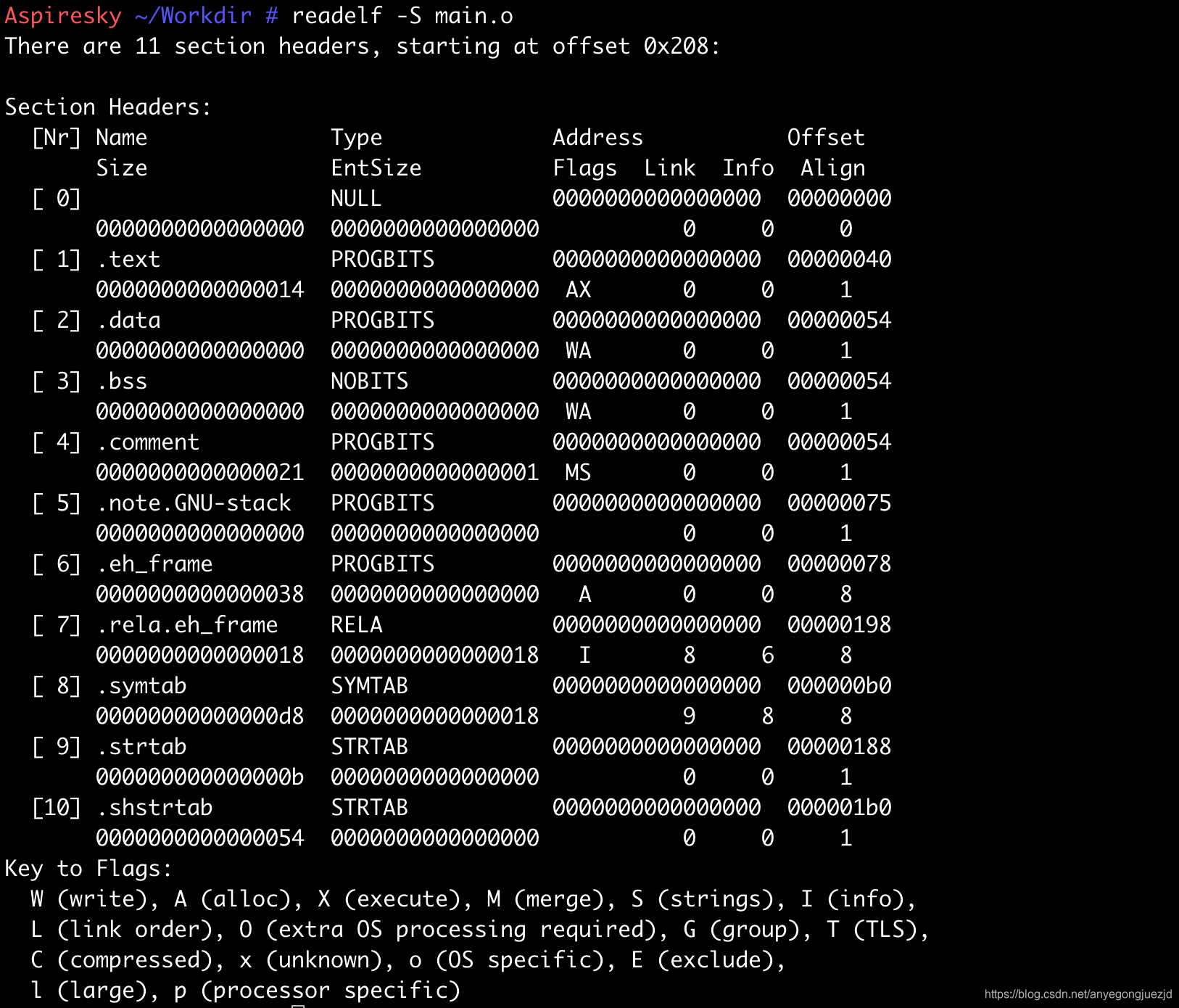

节头表（Section Header Table）用于描述ELF文件的各个节区的位置和大小，主要用于链接和调试。须注意的是，节头对于程序的执行不是必需的，没有节头表，程序仍可以正常执行。使用readelf工具查看ELF文件的所有节：
与程序头部表类似，节区头部表是由节构成的数组。对于节的数据结构定义如下：
typedef struct {
uint32_t sh_name; /* 小节名在字符表中的索引 */
uint32_t sh_type; /* 小节的类型 */
uint64_t sh_flags; /* 小节属性 */
Elf64_Addr sh_addr; /* 小节在运行时的虚拟地址 */
Elf64_Off sh_offset; /* 小节的文件偏移 */
uint64_t sh_size; /* 小节的大小．以字节为单位 */
uint32_t sh_link; /* 链接的另外一小节的索引 */
uint32_t sh_info; /* 附加的小节信息 */
uint64_t sh_addralign; /* 小节的对齐 */
uint64_t sh_entsize;
} Elf64_Shdr;
节
ELF文件中定义的一些比较重要的节和节类型罗列如下：
| 节(section)类型 | 描述 |
|---|---|
| .text | 已编译程序的机器代码，即代码段 |
| .rodata | 保存了只读的数据 |
| .data | 已初始化的全局和静态C变量，即数据段 |
| .bss | 未初始化的全局和静态C变量，以及所有被初始化为0的全局或静态变量 |
| .rel.text | 被模块引用或定义的外部函数的重定位信息,对应于.text |
| .rel.data | 被模块引用或定义的所有全局变量的重定位信息，对应于.data |
| .debug | 调试符号表，其条目是程序中定义的局部变量和类型定义，程序中定义和引用的全局变量，以及原始的C源文件。只有以-g选项调用编译器驱动程序时，才会得到这张表 |
| .line | 原始C源程序中行号和.text节中机器指令之间的映射，用于调试 |
| .symtab | 符号表，存放在程序中定义和引用的函数和全局变量的信息 |
| .strtab | 字符串表，包含.symtab和.debug节中的符号表，以及节头部的节名字。字符串表是以null结尾的字符串的序列 |
| .shstrtab | 节名字符串表，在可执行文件是必须存在的 |
| .ctors .dtors | C++构造函数和析构函数存放的段 |
| .dynsym | 用于保存与动态链接相关的符号 |
| .dynstr | 动态符号字符串表，与静态链接使用.strtab对应 |
| .hash | 在动态链接的情况下，用于加快符号查找过程 |
| .interp | 保存可执行文件使用的动态链接器的路径 |
| .plt | 程序链接表，和.got.plt配合实现函数调用的延迟绑定 |
| .got | 用于动态链接，保存外部全局变量引用的地址 |
| .got.plt | 用于动态链接，用于保存外部函数引用的地址 |
参考
- 《程序员的自我修养——链接、装载与库》
- 《Linux二进制分析》
- 《EFL Object File Format》
