Altium Designer 16 修改铺铜规则

自己做的第一块板子的时候,没有注意铺铜与网络之间的间距问题。 软件按照默认的不同网络之间的间距给我6mil(因为需要一片mpu6050引脚之间间距大概是6mil 所以之前稍微变动了默认网络之间的间距)

百度了之后发现网络上面的方法没有涉及到16版本虽然大体上一样但是略有不同

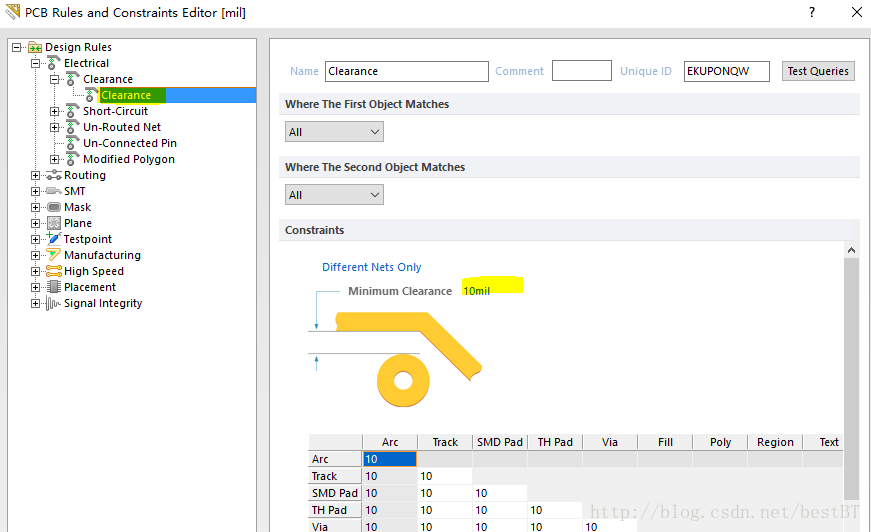

1.首先新建一个Clearance规则
这里写图片描述
2.在“where the first object matches”选择 “custom query”
这里写图片描述

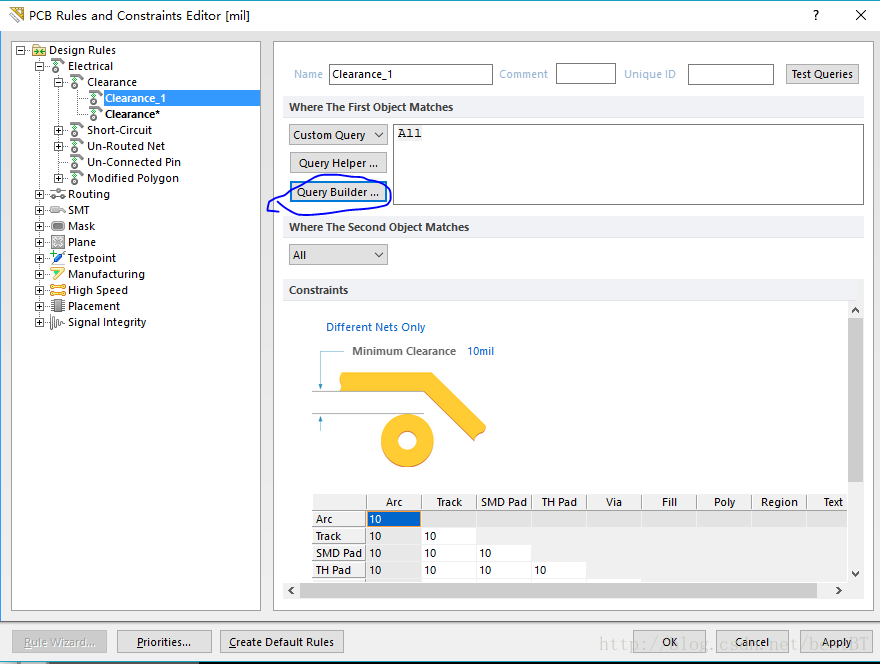

3.点击”query builder”
这里写图片描述
4.在新窗口中”in any polygon” 如图
这里写图片描述

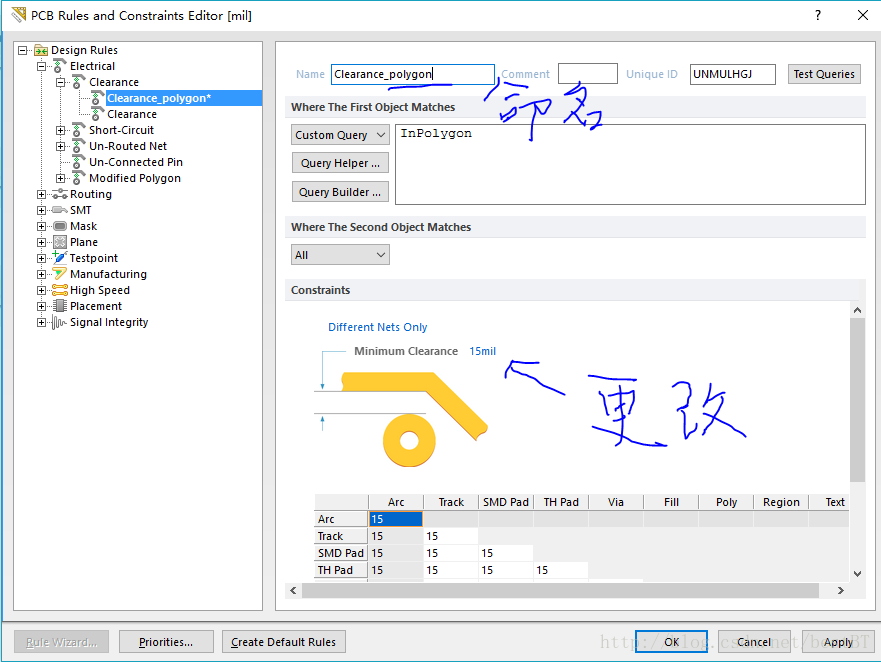

5.修改铺铜与网络之间间距并命名规则
这里写图片描述
