PMAlign编辑控件：控件介绍

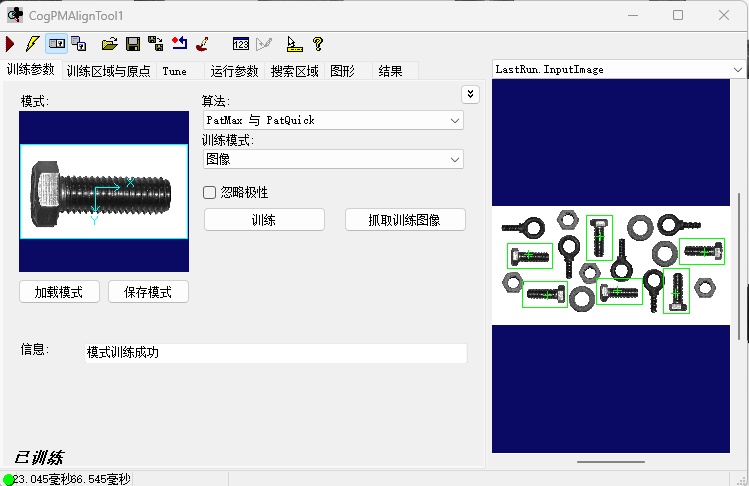

1、PMAlign编辑控件：CogPMAlignTool

　　PMAlign编辑控件为CogPMAlignTool及其组件提供了图形用户界面，使您可以训练图案，然后让工具在连续的输入图像中搜索该图案。您可以指定执行图案训练或图案搜索时要使用的算法的类型，并在从图像或形状模型集合创建训练的图案之间进行选择。模式搜索可以受输入图像内的可选搜索区域约束。

　　PMAlign编辑控件包含以下组件：

• 左上方的一排控制按钮。
• 一个工具显示窗口，可以显示PMAlign工具图像缓冲区：Current.TrainImage，Current.InputImage和LastRun.InputImage。这些缓冲区包含训练后的图案，PMAlign工具在其中搜索图案的搜索图像以及带有搜索结果的相同图像。右键单击工具显示屏以显示菜单选项，其中包括放大或缩小图像或显示像素或子像素网格。
• 一组按功能组织的选项卡。这些功能包括运行工具的参数设置，感兴趣的搜索区域的参数设置，工具显示的显示设置以及训练结果。按下Control + Tab键可滚动浏览选项卡集。
• 控件左下方的状态栏。绿色圆圈表示该工具已成功运行；红色表示工具未成功运行。状态栏还显示运行该工具的时间以及所有错误代码或消息。状态栏第一次显示原始工具执行时间。第二个包括更新编辑控件所需的时间。





　　控制按钮：（从左往右）

　　1、运行PMAlign工具。您必须具有训练有素的模式，输入图像和指定的运行参数。PMAlign在输入图像中搜索经过训练的图案。您可以将图案搜索限制为输入图像内的搜索区域。

　　2、切换电动模式。选中后，如果某些参数已更改，则PMAlign工具将自动运行。这些参数由工具处于电动模式时出现的电动螺栓图标指示。

　　3、打开本地工具显示窗口，该窗口可以显示Current.InputImage，Current.TrainImage或LastRun.InputImage缓冲区。

　　4、打开一个或多个浮动工具显示窗口。您可以显示Current.InputImage，Current.TrainImage或LastRun.InputImage缓冲区。与本地工具显示不同，您可以调整浮动工具显示窗口的大小或移动其位置。

　　5、加载VisionPro持久性（.vpp）文件，该文件包含此视觉工具对象类型的一组保存的属性。加载另一个对象类型的持久性文件会引发错误，并且加载失败。

　　6、将基础工具的当前属性保存到VisionPro持久性文件。您可以选择保存整个工具或不包含其图像或结果的工具。

　　7、将基础工具的当前属性保存到新的VisionPro持久性文件中。

　　8、将基础工具重置为默认状态。

　　9、打开图像蒙版编辑器以创建要添加到训练图像的蒙版。

　　10、打开一个新的单独的结果窗口，使您可以查看运行结果，而无需转到“结果”选项卡。

　　11、使用Synthetic PatMax时，启动“模型制作器”以编辑形状模型。

　　12、启用或禁用此编辑控件中单个项目的工具提示显示。

　　13、访问VisionPro软件文档。



2、PMAlign编辑控制缓冲区：

　　PMAlign编辑控件具有三个图像缓冲区。其中两个缓冲区使用基础PMAlign工具的InputImage和TrainImage；第三个缓冲区显示运行PMAlign工具的最后一个输入图像以及该搜索的结果。这三个缓冲区都可以在本地和浮动工具显示窗口中显示。

• Current.InputImage将输入图像提供给PMAlign工具。
• Current.TrainImage包含训练图像。
• LastRun.InputImage缓冲区显示该工具最近在其上运行的最后一个图像。使用“图形”选项卡突出显示搜索区域和搜索结果。

　　当您运行PMAlign工具时，该工具会在Current.TrainImage缓冲区中搜索Current.InputImage中的模式，并将此搜索的结果存储在Results选项卡上。
