Camera ISP与DSP的区别

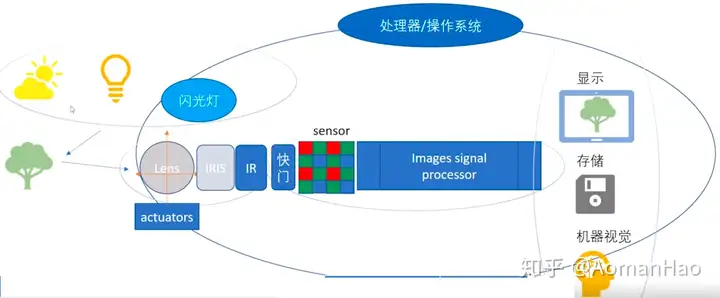

在介绍Camera ISP和DSP区别前，我们先看看Camera的工作流程

拍摄景物通过镜头，将生成的光学图像投射到传感器上，然后光学图像被转换成电信号，电信号再经过模数转换变为数字信号，数字信号经过DSP加工处理，再被送到电脑中进行处理，最终转换成手机屏幕上能够看到的图像。

数字信号处理器DSP(DIGITAL SIGNAL PROCESSING)功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。DSP结构框架:

 ISP(image signal processor)(图像信号处理器)
JPEG encoder(JPEG图像解码器)
USB device controller(USB设备控制器)

名词#

ISP 是Image Signal Processor 的简称，也就是图像信号处理器。 DSP是Digital Signal Processor 的缩写，也就是数字信号处理器。

功能#

ISP一般用来处理Image Sensor（图像传感器）的输出数据，如做AEC（自动曝光控制）、AGC（自动增益控制）、AWB（自动白平衡）、色彩校正、Lens Shading、Gamma 校正、祛除坏点、Auto Black Level、Auto White Level 等等功能的处理。

DSP功能就比较多了，它可以做些拍照以及回显（JPEG的编解码）、录像以及回放（Video 的编解码）、H.264的编解码、还有很多其他方面的处理，总之是处理数字信号了。

ISP是一类特殊的处理图像信号的DSP。
