利用代码添加autolayout约束
1.概述
- 通常我们通过storyboard能够完成的，代码也能够完成，所以这里介绍下代码实现约束的添加，通常我们不这么干（在不使用第三方框架的情况下，使用系统自带的类添加约束特别繁琐），所以这里仅仅简单介绍下代码实现原理
2.实现效果

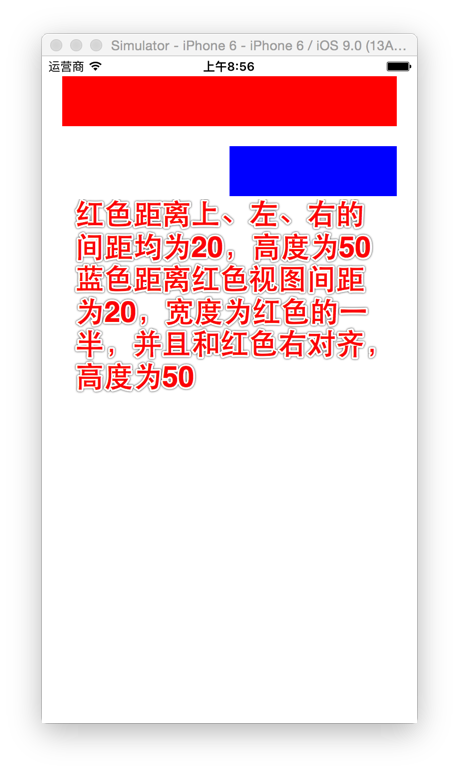

- 实现效果
- 纯OC代码
- 在storyboard中的一条约束在代码中的体现就是一个约束对象，所以添加在storyboard上添加一条约束，相当于创建了一个约束对象并将该约束对象添加到对应的视图上
- 第一步：创建子控件视图
- 第二步：禁用子控件的autoresizing属性
- 第三步：创建约束对象
- 第四步：添加约束对象
- (void)viewDidLoad {
[super viewDidLoad];
// 1.创建一个子视图，添加到父视图上面
UIView *redView = [[UIView alloc] init];
redView.backgroundColor = [UIColor redColor];
[self.view addSubview:redView];
#warning 注意点: 如果通过代码来设置Autolayout约束, 那么必须先禁用Autoresizing
// 2.禁用autoresizing
// 2.1给需要设置约束的视图禁用autoresizing，禁用父视图autoresizing对子控件无效
//self.view.translatesAutoresizingMaskIntoConstraints = NO;//错误写法
redView.translatesAutoresizingMaskIntoConstraints = NO;
// 3.添加约束
// 3.1红色(红色距离顶部和左边以及右边的边距固定为20，高度固定为50)
// 3.1.1顶部(基于父控件)
/*
constraintWithItem:需要设置约束的view
attribute:需要设置约束的位置
relatedBy:约束的条件
toItem:约束依赖目标
attribute:依赖目标约束位置
multiplier:配置系数
constant:额外需要添加的长度
*/
/*
计算公式:redView.attribute = self.view.attribute * multiplier + constant;
其中:＝符号取决于relatedBy:参数
typedef NS_ENUM(NSInteger, NSLayoutRelation) {
NSLayoutRelationLessThanOrEqual = -1, 小于等于
NSLayoutRelationEqual = 0, 等于
NSLayoutRelationGreaterThanOrEqual = 1, 大于等于
};
*/
// 3.1.1.1创建约束对象
NSLayoutConstraint *redTopCos = [NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeTop relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeTop multiplier:1.0 constant:20];
// 3.1.1.2判断约束条件的层级关系，并添加到对应的视图
[self.view addConstraint:redTopCos];
/*
attribute:传入的是枚举参数
NSLayoutAttributeLeft = 1, 左边距
NSLayoutAttributeRight, 右边距
NSLayoutAttributeTop, 距离顶部边距
NSLayoutAttributeBottom, 距离底部边距
NSLayoutAttributeLeading, 左对齐
NSLayoutAttributeTrailing, 右对齐
NSLayoutAttributeWidth, 宽度
NSLayoutAttributeHeight, 高度
NSLayoutAttributeCenterX, 中点X
NSLayoutAttributeCenterY, 中点Y
NSLayoutAttributeBaseline, 文本底线对齐
*/
// 3.1.2左边约束(基于父控件)
NSLayoutConstraint *redLeftCos = [NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeLeft relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeLeft multiplier:1.0 constant:20];
// 3.1.2.2判断约束条件的层级关系，并添加到对应的视图
[self.view addConstraint:redLeftCos];
// 3.1.3右边约束(基于父控件)
NSLayoutConstraint *redRightCos = [NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeRight relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeRight multiplier:1.0 constant:-20];
// 3.1.3.2判断约束条件的层级关系，并添加到对应的视图
[self.view addConstraint:redRightCos];
// 3.1.4 高度约束(自身)
NSLayoutConstraint *redHeightCos = [NSLayoutConstraint constraintWithItem:redView attribute:NSLayoutAttributeHeight relatedBy:NSLayoutRelationEqual toItem:nil attribute:0 multiplier:1.0 constant:50];
// 3.1.3.2判断约束条件的层级关系，并添加到对应的视图
[redView addConstraint:redHeightCos];
}
3.VFL语言实现约束的添加
-
苹果同时为我们提供了VisualFormat语言快速添加约束（使用起来比OC简便一些）
-
同样实现上述效果，代码如下：
- (void)viewDidLoad {
[super viewDidLoad];
// 1.创建二个子视图，添加到父视图上面
UIView *redView = [[UIView alloc] init];
redView.backgroundColor = [UIColor redColor];
[self.view addSubview:redView];
UIView *blueView = [[UIView alloc] init];
blueView.backgroundColor = [UIColor blueColor];
[self.view addSubview:blueView];
#warning 注意点: 如果通过代码来设置Autolayout约束, 那么必须先禁用Autoresizing
// 2.禁用autoresizing
// 2.1给需要设置约束的视图禁用autoresizing，禁用父视图autoresizing对子控件无效
//self.view.translatesAutoresizingMaskIntoConstraints = NO;//错误写法
redView.translatesAutoresizingMaskIntoConstraints = NO;
blueView.translatesAutoresizingMaskIntoConstraints = NO;
// 3.添加约束
/*
VisualFormat: VFL语句
options: 对齐方式等
metrics: VFL语句中使用到的一些变量
views: VFL语句中使用到的一些控件
*/
// 3.1红色视图
// 水平方向
NSArray *hCos = [NSLayoutConstraint constraintsWithVisualFormat:@"H:|-20-[redView]-20-|" options:kNilOptions metrics:nil views:NSDictionaryOfVariableBindings(redView)];
[self.view addConstraints:hCos];
//竖直方向
NSArray *vCos = [NSLayoutConstraint constraintsWithVisualFormat:@"V:|-20-[redView(==50)]" options:kNilOptions metrics:nil views:NSDictionaryOfVariableBindings(redView)];
[self.view addConstraints:vCos];
// 3.2蓝色视图
// 垂直方向
NSArray *vBlueCos = [NSLayoutConstraint constraintsWithVisualFormat:@"V:[redView]-20-[blueView(==50)]" options:NSLayoutFormatAlignAllRight metrics:nil views:NSDictionaryOfVariableBindings(redView,blueView)];
[self.view addConstraints:vBlueCos];
// 水平方向
NSLayoutConstraint *hBlueCos = [NSLayoutConstraint constraintWithItem:blueView attribute:NSLayoutAttributeWidth relatedBy:NSLayoutRelationEqual toItem:redView attribute:NSLayoutAttributeWidth multiplier:0.5 constant:0.0];
[self.view addConstraint:hBlueCos];
/*VFL格式说明
功能 表达式
水平方向 H:
垂直方向 V:
Views [view]
SuperView |
关系 >=,==,<=
空间,间隙 -
优先级 @value
*/
}
NSDictionaryOfVariableBindings(redView,blueView) 也相当于：
@{@"redView": redView , @"blueView": blueView}
[self.contentView addSubview:self.headerImageViewBackgroundView];
[self.contentView addSubview:self.conversationTitle];
[self.contentView addSubview:self.messageCreatedTimeLabel];
[rightContentView addSubview:self.conversationStatusImageView];
[rightContentView addSubview:self.lastSendMessageStatusView];
[self.contentView addSubview:rightContentView];
[self.contentView addSubview:self.messageTypeLabel];
[self.contentView addSubview:self.messageContentLabel];
self.cellSubViews = NSDictionaryOfVariableBindings(_headerImageViewBackgroundView, _conversationTitle,_messageCreatedTimeLabel, _conversationStatusImageView,_lastSendMessageStatusView,rightContentView,_messageContentLabel,_messageTypeLabel);
[self.contentView
addConstraints:
[NSLayoutConstraint
constraintsWithVisualFormat:
@"H:|-portrait_margin_left-[_headerImageViewBackgroundView(width)]-portrait_margin_right-[_"
@"conversationTitle]-5-[_messageCreatedTimeLabel(==40)]-12-"
@"|" options:0 metrics:@{
@"portrait_margin_left" :@(portrait_margin_left),
@"portrait_margin_right" :@(portrait_margin_right),
@"width" :
@([RCIM sharedRCIM].globalConversationPortraitSize.width)
} views:self.cellSubViews]];
