华为S5720系列交换机堆叠stack

目录

• 1.查询堆叠助手
• 2.操作步骤
• 3.堆叠连线
• 4.配置命令：
• 5.状态查看：

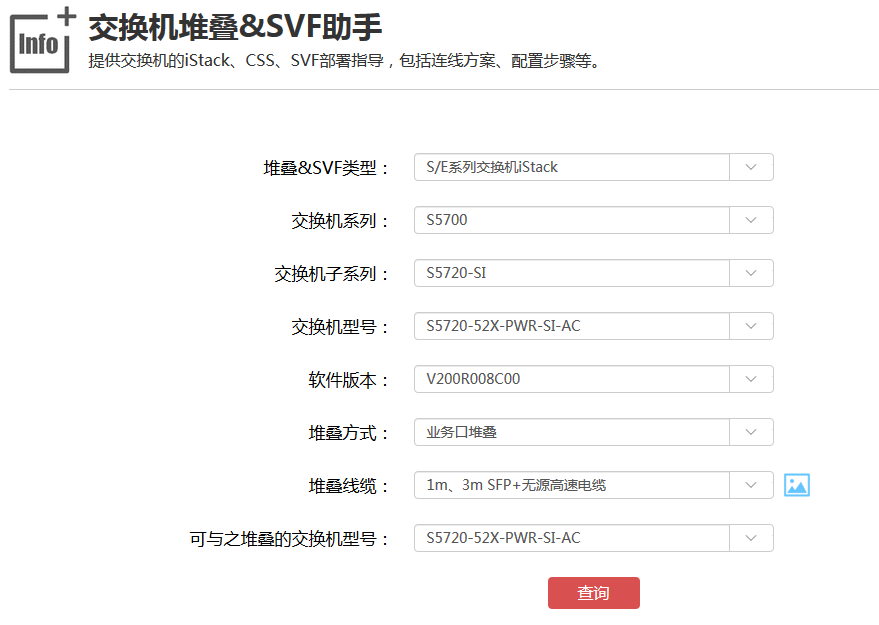

1.查询堆叠助手

堆叠助手：https://info.support.huawei.com/onlinetoolweb/virtual/index?lang=zh&domain=0

2.操作步骤

1.执行命令system-view，进入系统视图。
2.执行命令interface stack-port member-id/port-id命令，创建并进入逻辑堆叠端口视图。
3.执行命令port interface { interface-type interface-number1 [ to interface-type interface-number2 ] } &<1-10> enable，配置业务口为物理成员端口并将其加入到逻辑堆叠端口中。
4.执行命令quit，退回到系统视图。
5.（可选）执行命令stack slot slot-id renumber new-slot-id，配置设备的堆叠ID。
6.（可选）执行命令stack slot slot-id priority priority，配置成员交换机的堆叠优先级。

3.堆叠连线

连线推荐示意图选用产品子系列中固定的一款设备做示例，与选择产品时指定型号的外观可能不同。示意图主要用于让用户了解相同子系列设备可以用作堆叠的端口的位置，以及使用不同的连线方式时如何连接设备上的端口。因此，即使使用不同外观的设备，但是端口位置、外观及使用方法是一样的。
请保证光纤、电缆的弯曲半径大于最小弯曲半径。SFP+电缆、AOC光线缆的最小弯曲半径分别为25mm、30mm，光纤的弯曲半径一般≥40mm。
堆叠成员设备之间，本端设备的逻辑堆叠端口stack-port n/1必须与对端设备的逻辑堆叠端口stack-port m/2相连。

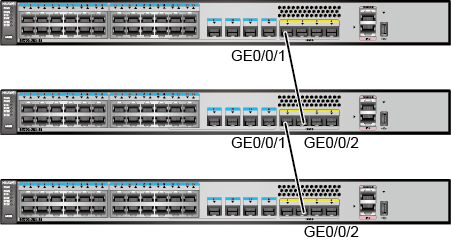

链式连接：

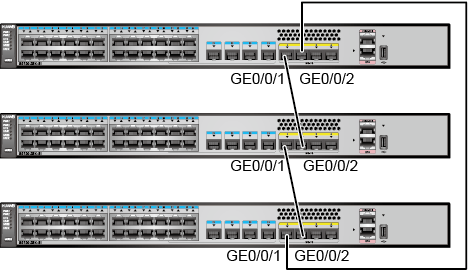

环式连接：

4.配置命令：

stack slot 0 renumber  0     #默认0  stack slot  0  renumber new-slot-id，配置设备的堆叠ID。
stack slot 0 priority  120      #默认100
interface stack-port 0/1
port interface XGigabitEthernet 0/0/1 enable
interface stack-port 0/2
port interface XGigabitEthernet 0/0/2 enable

5.状态查看：

<S5720-SW1>display stack
Stack topology type: Ring
Stack system MAC: ac61-yyyy-xxxx
MAC switch delay time: 10 min
Stack reserved VLAN: 4093
Slot of the active management port: --
Slot      Role        MAC Address      Priority   Device Type
-------------------------------------------------------------
0         Master      ac61-yyyy-xxxx   200        S5720-52X-PWR-SI-AC
1         Standby     ac61-yyyy-xxxx   150        S5720-52X-PWR-SI-AC
2         Slave       ac61-yyyy-xxxx   100        S5720-52X-PWR-SI-AC
<S5720-SW1>display stack port
*down : administratively down
Logic Port         Phy Port                     Online       Status
----------------------------------------------------------------------------
stack-port0/1      XGigabitEthernet0/0/1        present      up
stack-port0/2      XGigabitEthernet0/0/2        present      up
stack-port1/1      XGigabitEthernet1/0/1        present      up
stack-port1/2      XGigabitEthernet1/0/2        present      up
stack-port2/1      XGigabitEthernet2/0/1        present      up
stack-port2/2      XGigabitEthernet2/0/2        present      up
<S5720-SW1>display stack configuration
Current Slot-ID    Next Slot-ID    Current Priority    Next Priority
--------------------------------------------------------------------
        0                0                200               200
        1                1                150               150
        2                2                100               100
<S5720-SW1>display stack peers
Slot      Port1                   Peer1       Port2                   Peer2
---------------------------------------------------------------------------
0         STACK 1                   1         STACK 2                   2
1         STACK 1                   2         STACK 2                   0
2         STACK 1                   0         STACK 2                   1
