 SSO单点登录时序图





1. 用户访问系统1的受保护资源，系统1发现用户未登录，跳转至sso认证中心，并将自己的地址作为参数
2. sso认证中心发现用户未登录，将用户引导至登录页面
3. 用户输入用户名密码提交登录申请
4. sso认证中心校验用户信息，创建用户与sso认证中心之间的会话，称为全局会话，同时创建授权令牌
5. sso认证中心带着令牌跳转会最初的请求地址（系统1）
6. 系统1拿到令牌，去sso认证中心校验令牌是否有效
7. sso认证中心校验令牌，返回有效，注册系统1
8. 系统1使用该令牌创建与用户的会话，称为局部会话，返回受保护资源
9. 用户访问系统2的受保护资源
10. 系统2发现用户未登录，跳转至sso认证中心，并将自己的地址作为参数
11. sso认证中心发现用户已登录，跳转回系统2的地址，并附上令牌
12. 系统2拿到令牌，去sso认证中心校验令牌是否有效
13. sso认证中心校验令牌，返回有效，注册系统2
14. 系统2使用该令牌创建与用户的局部会话，返回受保护资源

　　用户登录成功之后，会与sso认证中心及各个子系统建立会话，用户与sso认证中心建立的会话称为全局会话，用户与各个子系统建立的会话称为局部会话，局部会话建立之后，用户访问子系统受保护资源将不再通过sso认证中心，全局会话与局部会话有如下约束关系

1. 局部会话存在，全局会话一定存在
2. 全局会话存在，局部会话不一定存在
3. 全局会话销毁，局部会话必须销毁

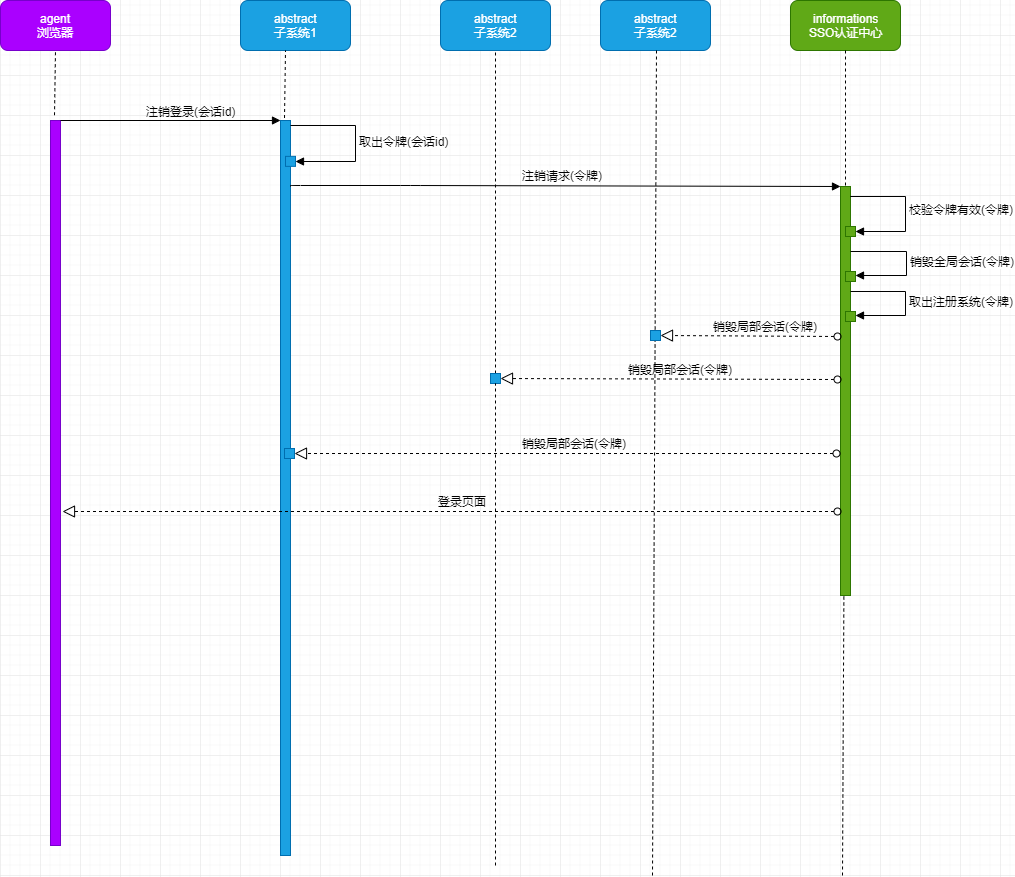

SSO单点注销时序图





1. 用户向系统1发起注销请求
2. 系统1根据用户与系统1建立的会话id拿到令牌，向sso认证中心发起注销请求
3. sso认证中心校验令牌有效，销毁全局会话，同时取出所有用此令牌注册的系统地址
4. sso认证中心向所有注册系统发起注销请求
5. 各注册系统接收sso认证中心的注销请求，销毁局部会话
6. sso认证中心引导用户至登录页面
