CMU15-445 数据库导论 Storage01

CMU15-445 01 Storage

1. 参考资料：

[1] CMU15-445:Database Systems [Andy Pavlo] https://15445.courses.cs.cmu.edu/fall2022

[2] DataBase System Concept[M].Abraham Silberschatz,Henry F. Korth,S. Sudarshan

[3] Simviso精选视频课程.知秋译：https://www.simtoco.com/#/albums?id=1000013

[4] 课件链接: 链接: https://pan.baidu.com/s/1s2oBK93GbphPwS4GO_ml5Q 提取码: eah4

2. 概述：

​ 本篇是数据库设计的第一个篇章，整个课程的第三篇，主要着眼于一下几点：

• 介绍数据库设计的主流结构，并对数据库类软件的层次进行了剖析；

• 着重介绍数据库类文件在磁盘上是如何进行存储的，包括

  File storage：数据库文件在磁盘上的存储；

  Page Layout: 数据库存储时页的概念，并介绍页的布局设计；

  Tuple Layout: 数据存储中record(行)的布局设计；并且介绍了数据库系统是如何对Paeg内部的tuple进行管理的；

• 通过数据库来实现数据从disk <--->memory之间的流动管理，本部分主要在下一节课Storage2中讨论；

3. 存储的基本介绍：

3.1 基础概念

​ 众所周知，当前主流计算机架构中，程序在未运行时将数据存储在磁盘(disk)中，而在

进程启动后就会将数据从磁盘加载至内存(memory)，对其进行高效率的访问和使用。

当数据位于不同位置时具有如下特点：

• Disk:

  ​ 磁盘通过磁性介质对数据进行存储，稳定性较强，不易失(Non-volatile)，因此对于将数据写入磁盘的行为也被称为持久化;

  ​ 其存储容量大，且价格较低；

  ​ 但是对磁盘读写进行读写时速度较慢，并且操作系统对磁盘进行访问时，是by扇区进行地址访问的，无法by字节进行访问，如果你想对这个扇区下的某个地址进行访问，需要将本扇区加载进memory, 再进行访问；

• Memory:

​ 内存中的数据，可以对其进行by Bit的访问，可以直接通过在内存中的地址，对指定位置的数据进行读写；

​ 内存访问速度远快于磁盘，但价格较贵，且容量较小；

​ DataBaseSystem(后序系列文章中简述为DBS)必须要大批量的管理数据，存储在磁盘上的数据量远大于内存容量，因此DBS和Disk的交互，有以下两个痛点：

• 1. 数据库需要通过合理的设计，迅速找到目标数据所在的区域，将对应的数据加载到memry进行解析；(时间)
• 2. 数据库需要对存储空间，内存分布进行管理，尽量减少对磁盘和内存的消耗(空间);

3.2 面向磁盘的数据库设计(Disk-Oriented DBMS)

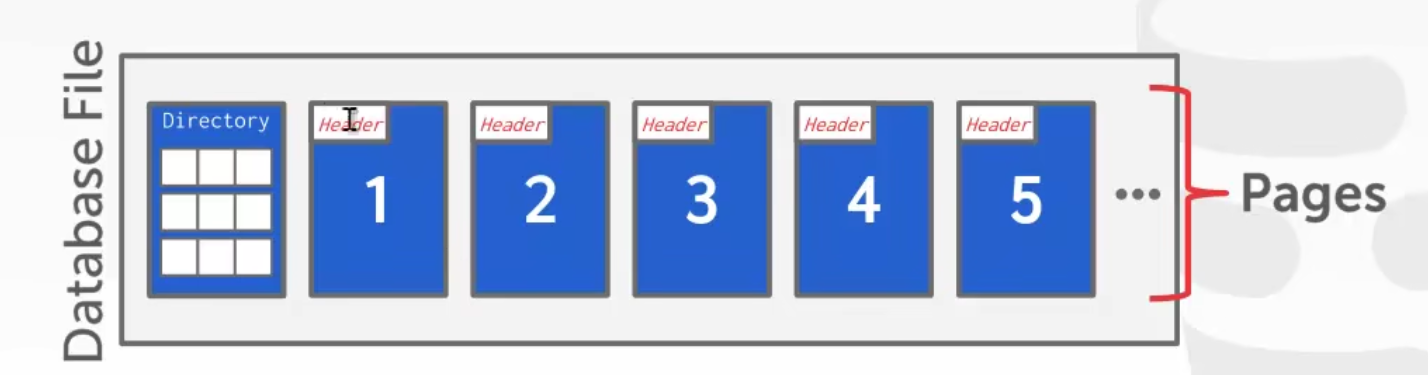

​ 面向磁盘的数据库设计，指的是将数据文件以特定的编码格式，存储在磁盘上。文件内部以Page的形式来对数据进行管理。文件中存在一个目录(Directory)，对Page进行索引。

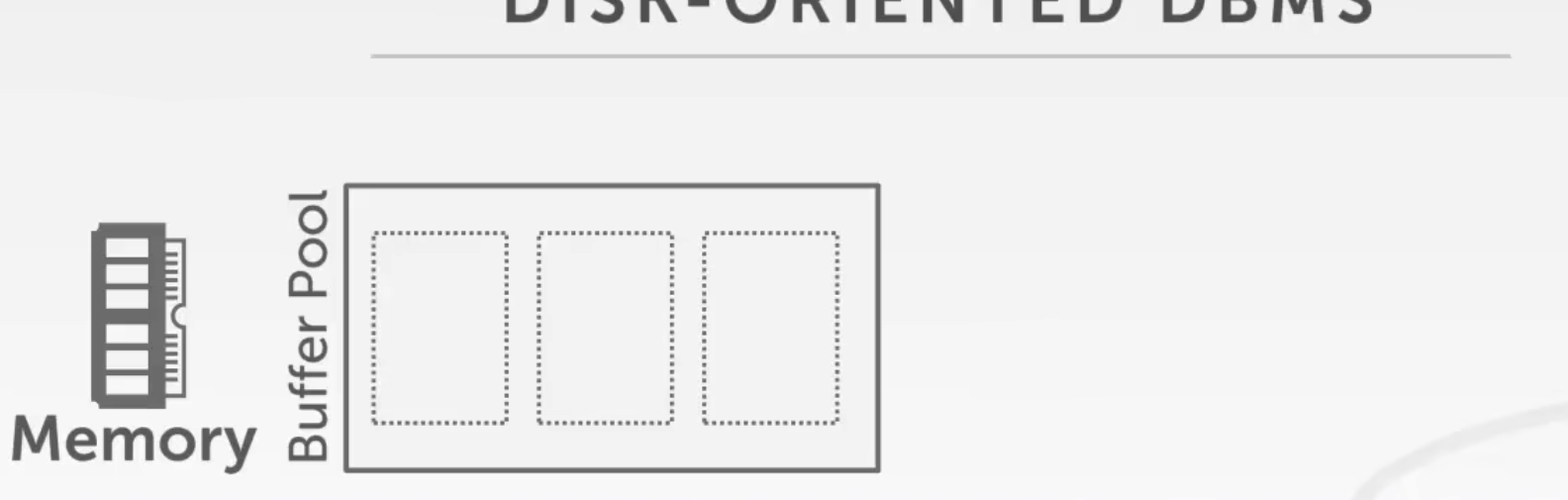

​ 当查询引擎(query-engine)发送来一条查询引擎时，执行引擎(query-engine)会唤起缓存池(buffer-pool)，让其将特定的Page加载进内存中，然后对本页进行解析，查询需要的数据。

4. FileStorage

​ 大多数的DBS会把数据存在Disk上(Redis，存在memory上)。操作系统并不关心文件的内容。DBS用自己的编码方式给数据进行编码，然后进行存储。（DBS同样会数据进行压缩处理);

5. DataBase Page

​ DBS将文件中一个or多个分割好的文件，称为一个Page。一个Page中可以包含不同类型的数据信息(data, index, 表信息等)。但是大多数系统中都不会这么做，是每类数据分开存储。但是部分数据库（Oracle），会要求每个Page可以自解释，即把解析表需要的基础进行包含在Page内。

​ 每个Page，存在一个独有ID，实际这个ID表示了该Page在文件中的偏移量，可以通过这个偏移量在文件中找到对应Page的位置。

5.1 Page的大小

1.可变：

​ 如果系统中Page大小是可变的，那么系统需要增加一个功能，即调整File中的Page排布，通过这样来防止文件中的碎片空间存在；

2.定长：

​ 如果Page定长，只需要在文件中空位置插入新Page即可，无需内存调整，但是如果多次进行Page的增删操作，Page较为稀疏时，可能会造成空间的浪费；

5.2 Page的原子性操作

​ 由于物理特性的限制，操作系统每次读写操作为一个扇区(4KB)，如果DBS和DISK交互大于这个大小的话，我们就需要在每次读写时进行一些额外的操作(例如数据截断，分批插入等)，这就不能保证每次操作的原子性(atomic),当一次写入crashes时，我们的操作可能会从中间截断，引发各种Bug;

5.3 PageLayout

Page结构由两部分组成；Header,Data

PageHeader，常用以存储当前Page的基本信息：

• PageSize： 页面大小；
• Checksum: 校验码，可以通过校验码来验证Page数据是否完备；
• DBMS version: 版本号，用来做向前兼容；
• Transaction Visibility: 事务控制(待补充);
• Self-containment 自实现字段，上文提到的Oracle;

Data: 数据段，常见的有稻草人(strawman)模式和槽模式(slot)两种，稻草人模式实际就是顺序紧密排布，不多缀述。实际设计中，最多的是slot模式

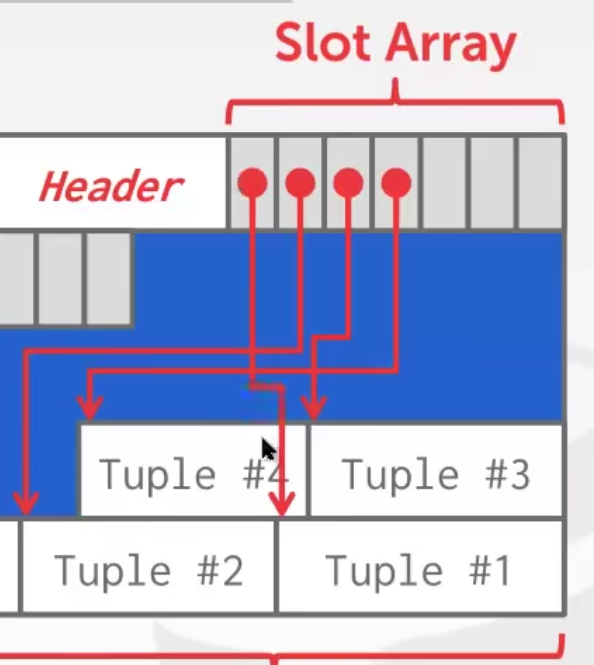

​ page的数据段，先在其实位置存储一个sloat array, 其中存储量每个Tuple相对于当前Page的偏移量。一个tuole 插入时，先去存入sloat array中，再插入数据。

​ 这样的存储方式下，我们可以通过Pageid+sloat[i],就可以确认tuple在文件中的位置，即使page发生了改变，只要PageID指向正确地址，我们也能找到对应的tuple;

​ 当我们维护tuole(insert or delete)时，我们可以根slot_array去索引位置(可以在其中保存tuple的长度等相关信息)，快速对Page进行整理；

6. Tuple Layout

Tuple Header:

• 控制标志，当前tuple是否被lock等；
• Null标记;

值得一提等是，设计时尽量不要把表信息写进tuple,会导致设计复杂；

Tuple Date:

​ 没什么特殊的，实际存储的二进制数据

Unique Identifier:

​ 每个tuple在本数据库中有个唯一识别码；

​ 通常是page_id + offert;
