32单片机

1 STM32&ARM介绍

1. MDK下载
2. 支持包安装
3. 破解
4. stlink驱动安装

2 程序安装

1. start
2. library
3. main
4. 设置中调用库函数文件
5. 调试选择stlink 编译run and restart

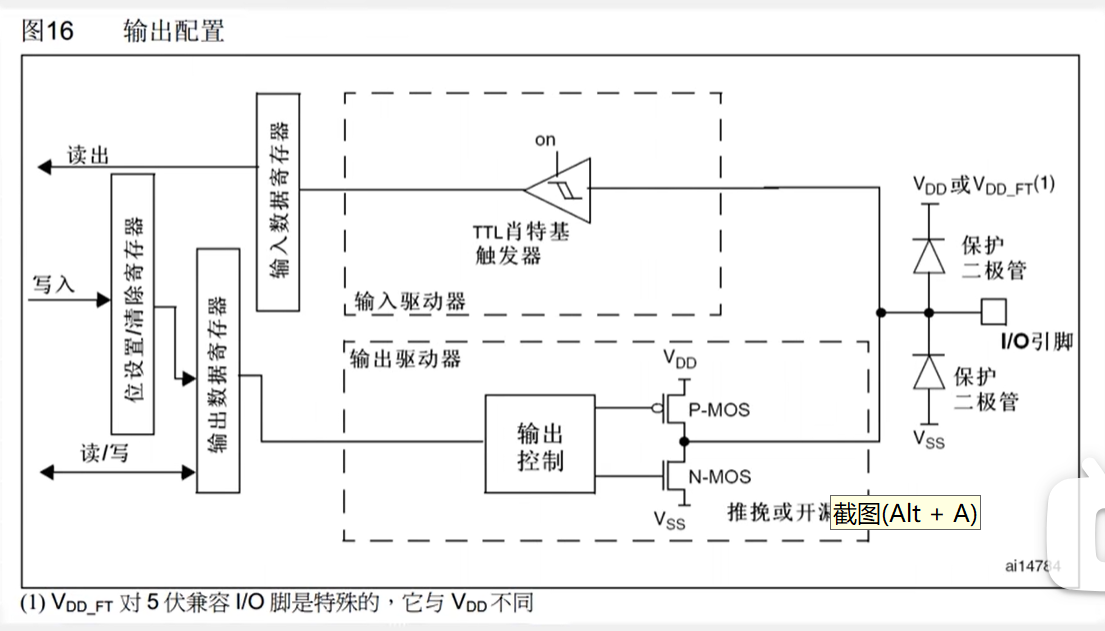

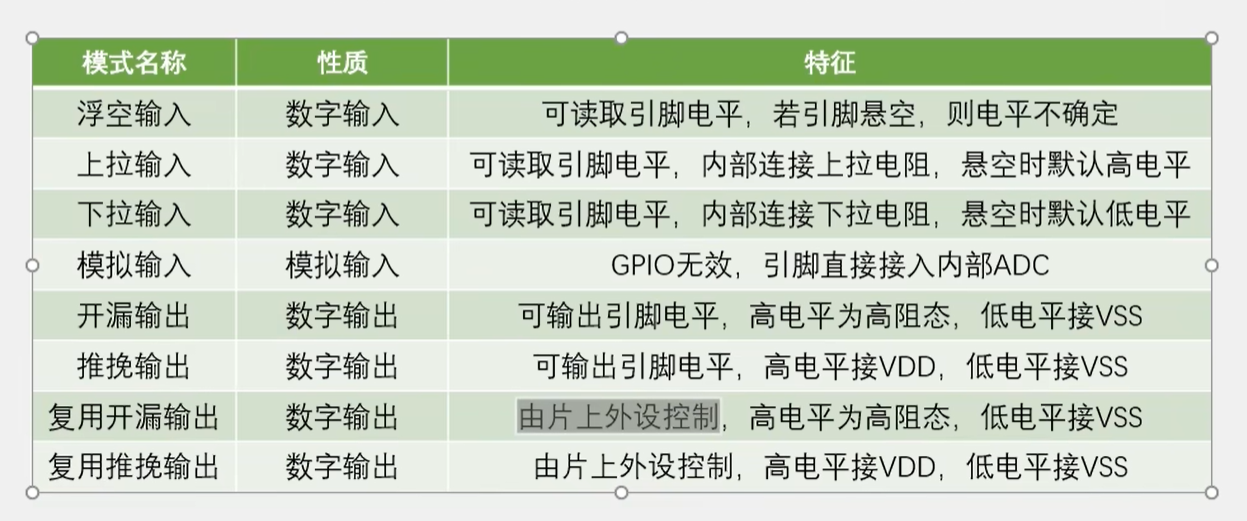

3 GPIO

GPIO寄存器 端口配置低寄存器+端口配置高寄存器

端口输入寄存器 保留+低16

端口输出寄存器 保留+低16

端口位设置/位清除寄存器 高清除，低设置 ，（1执行，0无影响）

端口清除寄存器 保留+低16(位清除)

端口配置锁定清除器

4 面包板

1. 有4排横着的金属爪，用来引用电源正负极
2. 剩下的是竖着的金属爪，通过元件和导线联通闭合回路
3. 代码编译后需要下载才能点亮LED
4. A15,B3,B4这三个口暂时不要配置是调试端口

5 调试方式

1. 串口调试
2. 显示屏
3. keil
4. 点灯调试
5. 注释调试

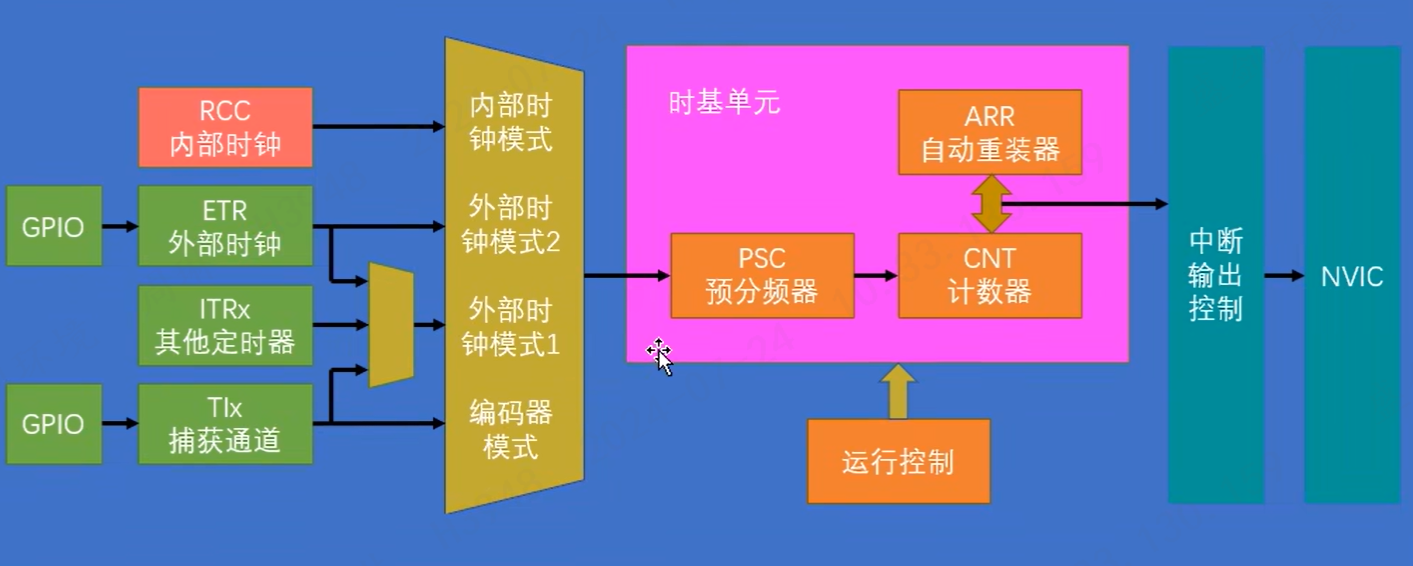

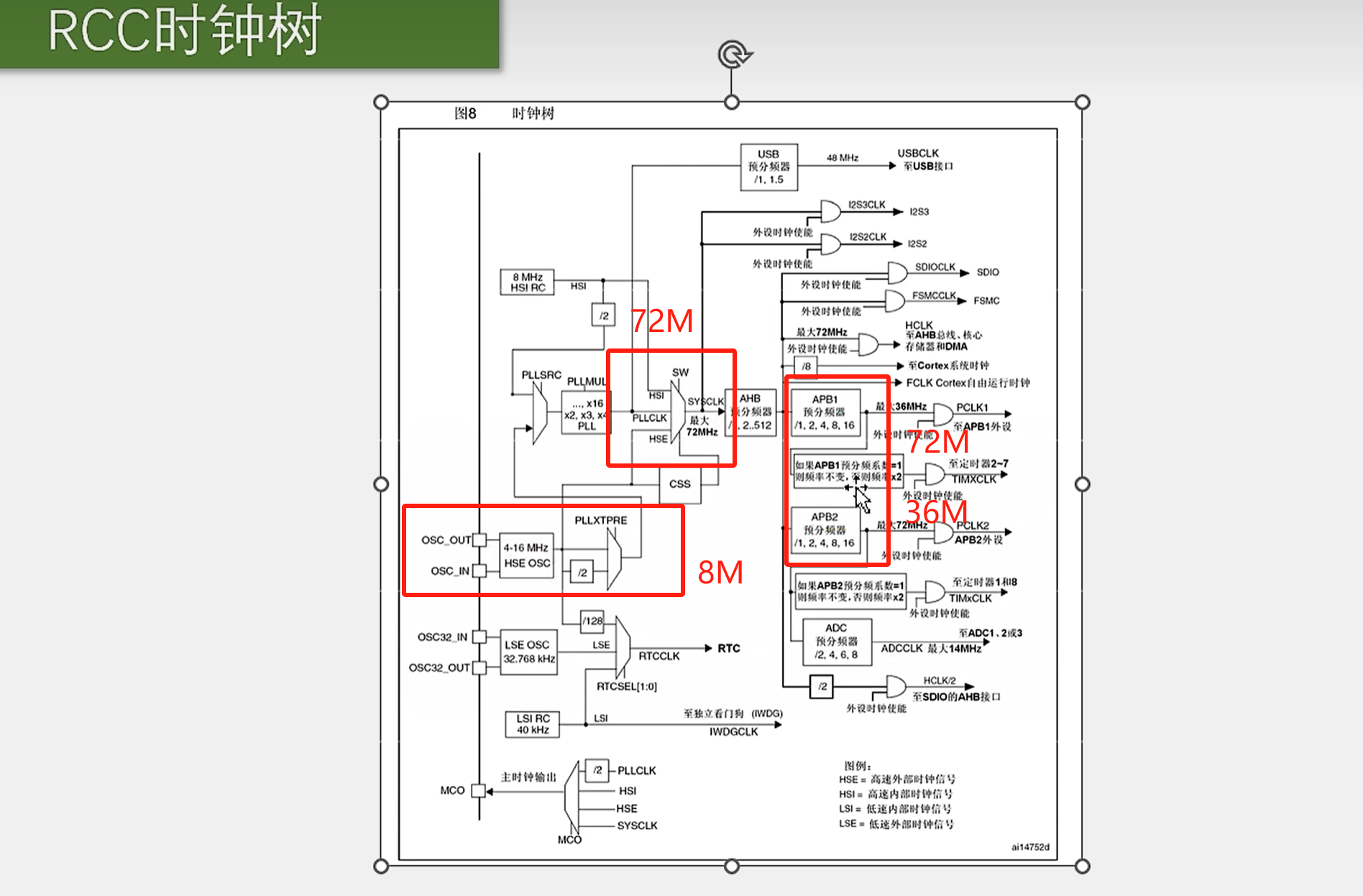

6 TIM定时中断

1. 中断函数尽量简单
2. 不要在中断函数和主函数调用相同的变量和硬件
3. PSC是预分频器，调整高低电平的周期
4. ARR是计数器，计数器溢出时进入中断

7 TIM输出比较&输入捕获

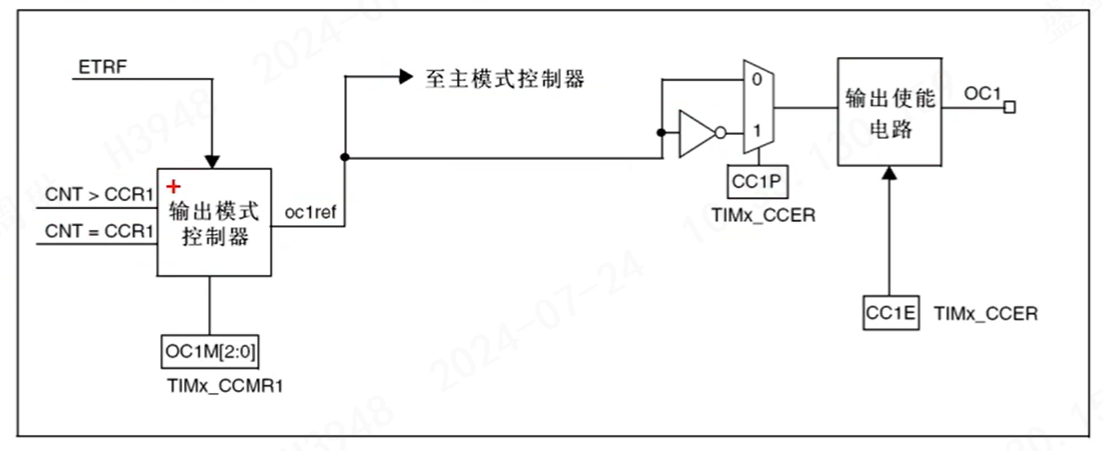

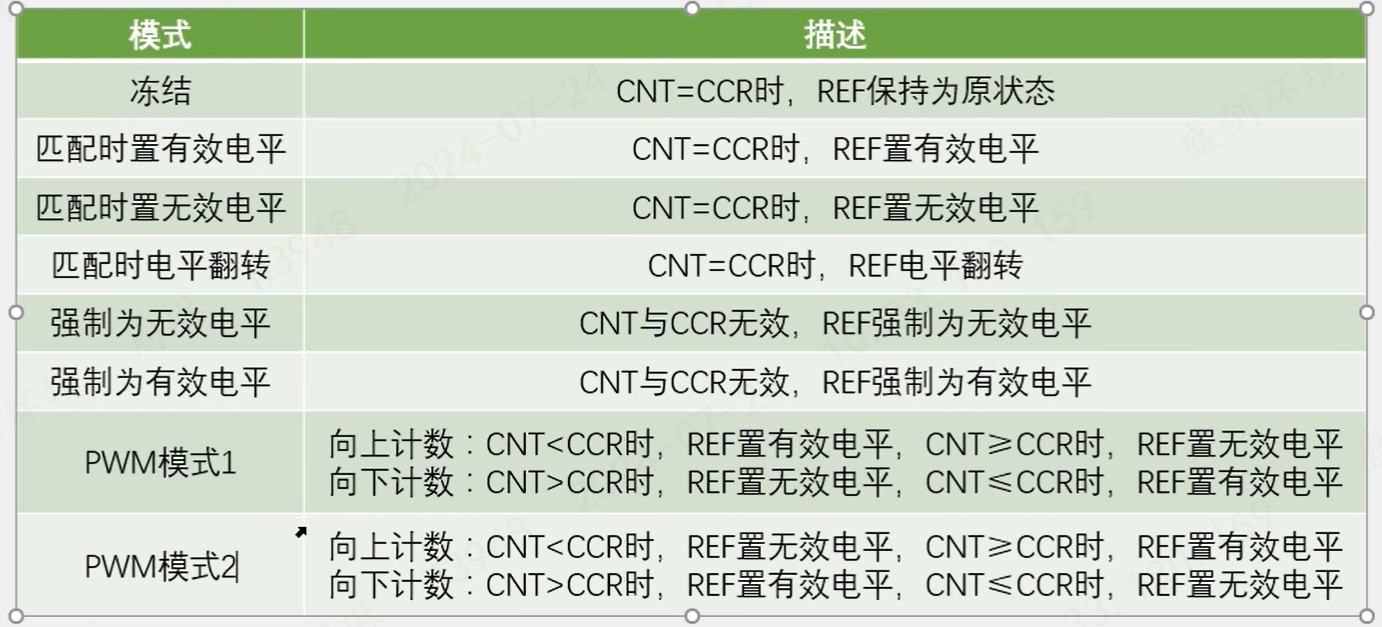

8.1输出比较

8.2死区生成和互补输出

在推挽电路中不允许两个MOS管同时导通，会短路，于是使用一个互补输出，当上面MOS管导通，下面MOS管断开，因为是切换开关变化是瞬间发生的，可能存在电路延缓，使得MOS管同时导通，死区生成电路能够延缓，比如说下管关闭延时一段时间，再导通上管...

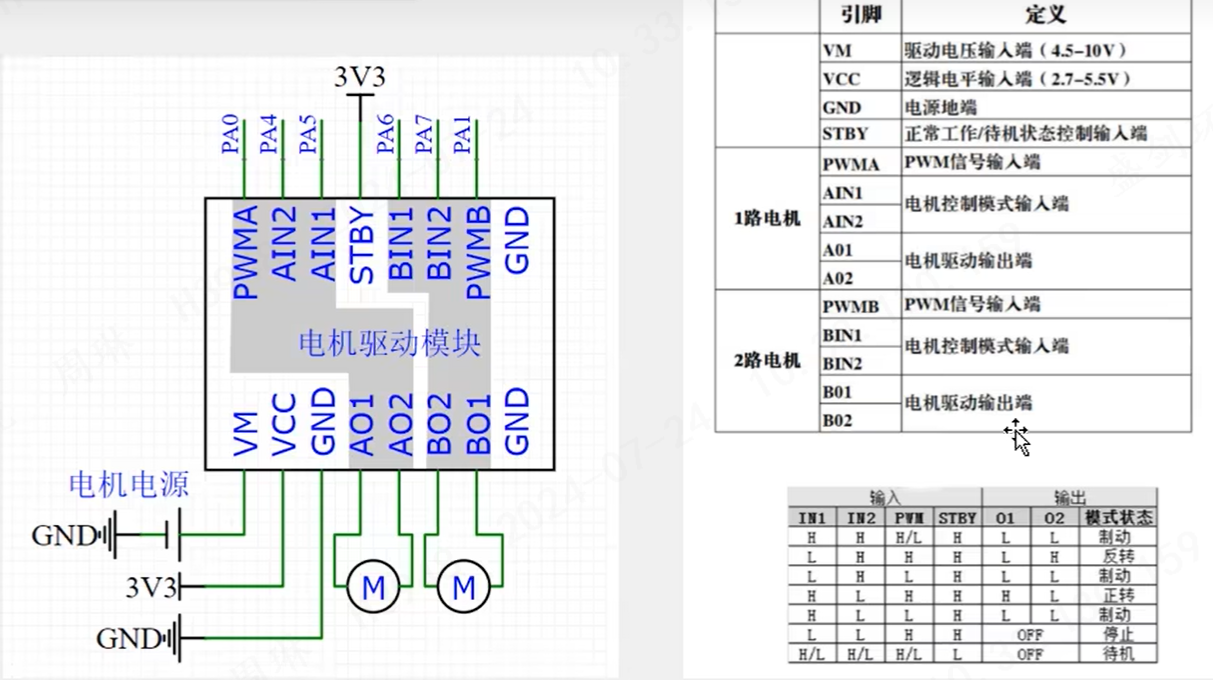

8.3PWM电极驱动芯片

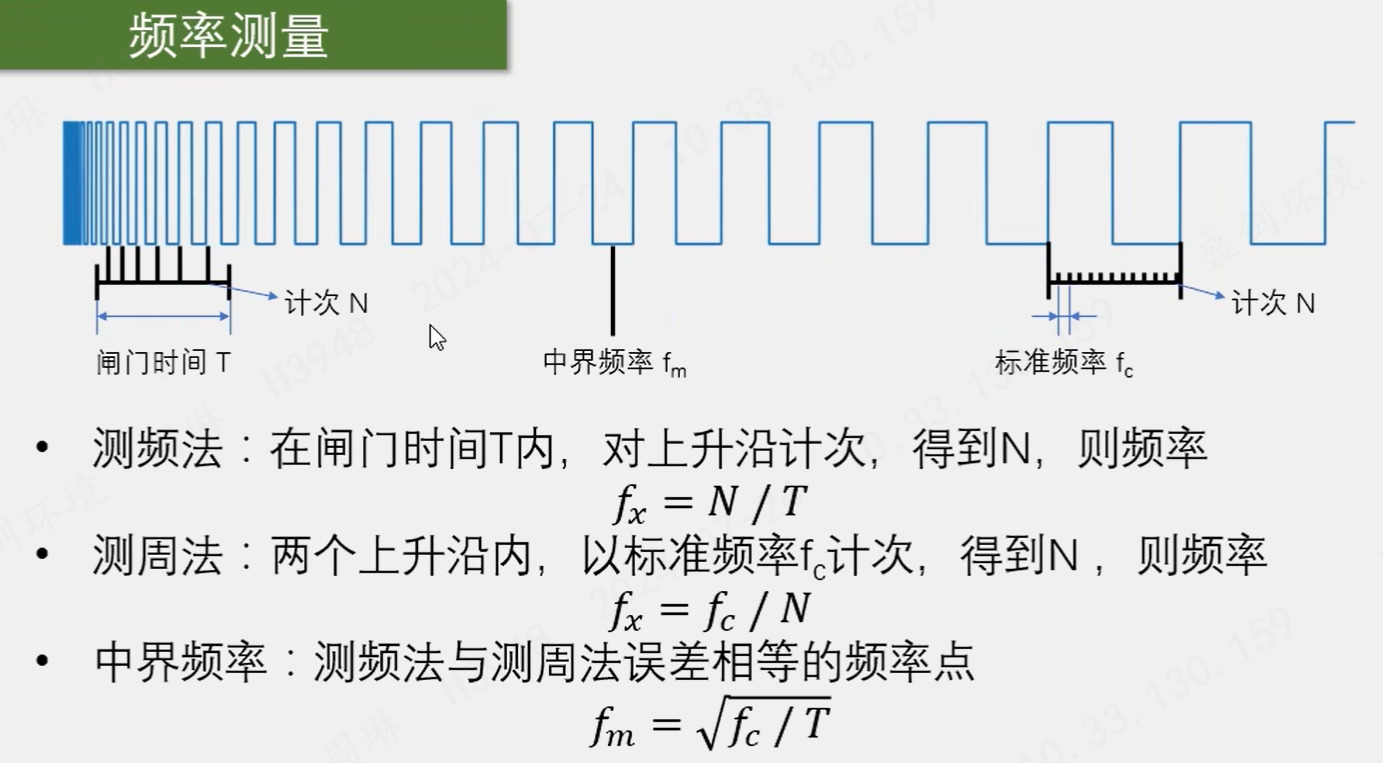

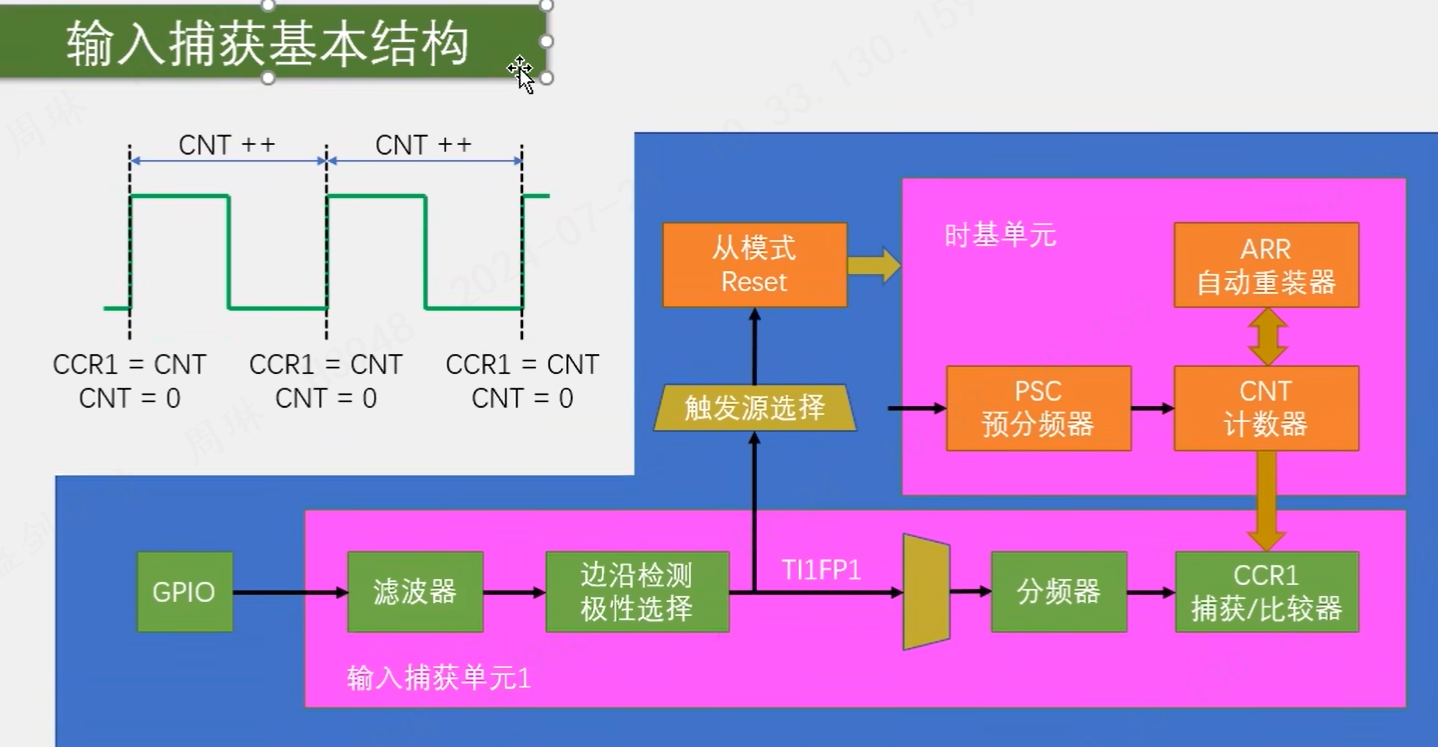

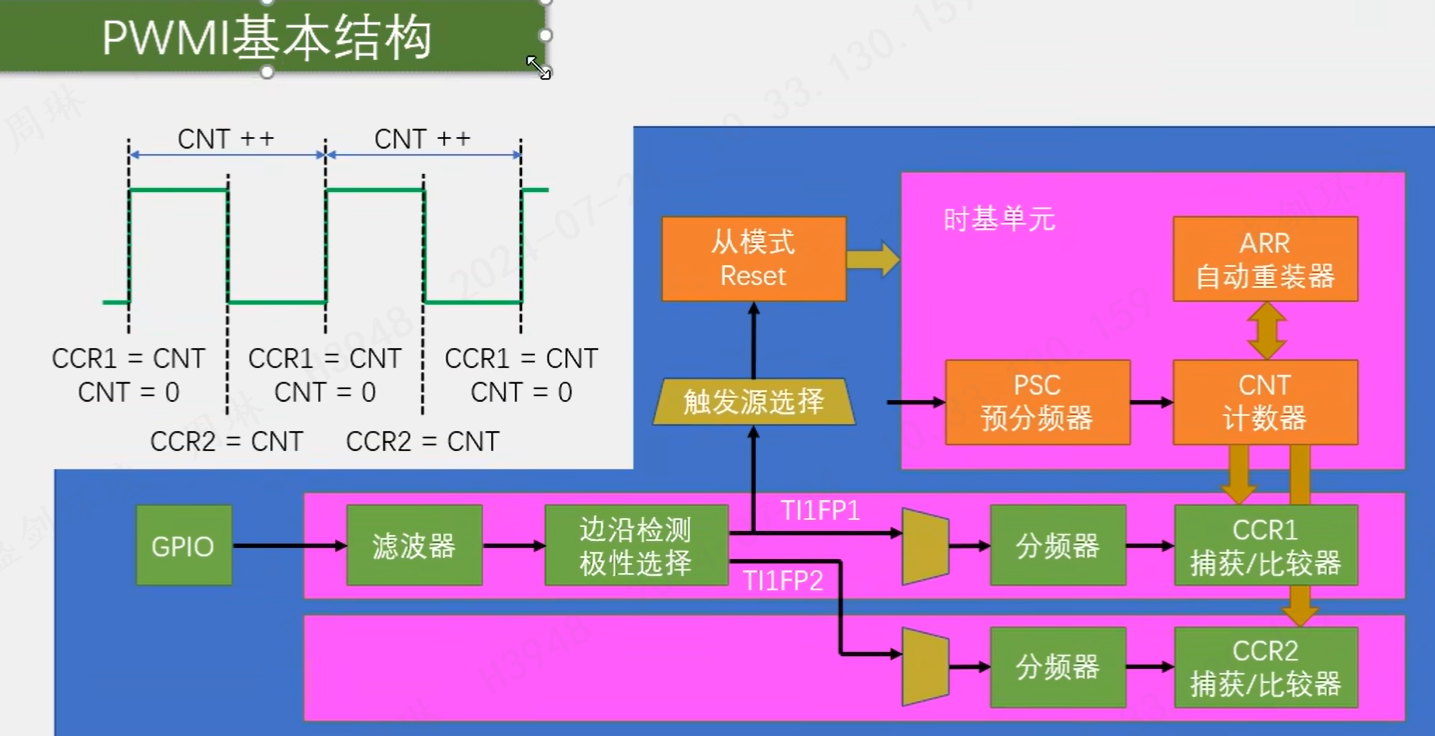

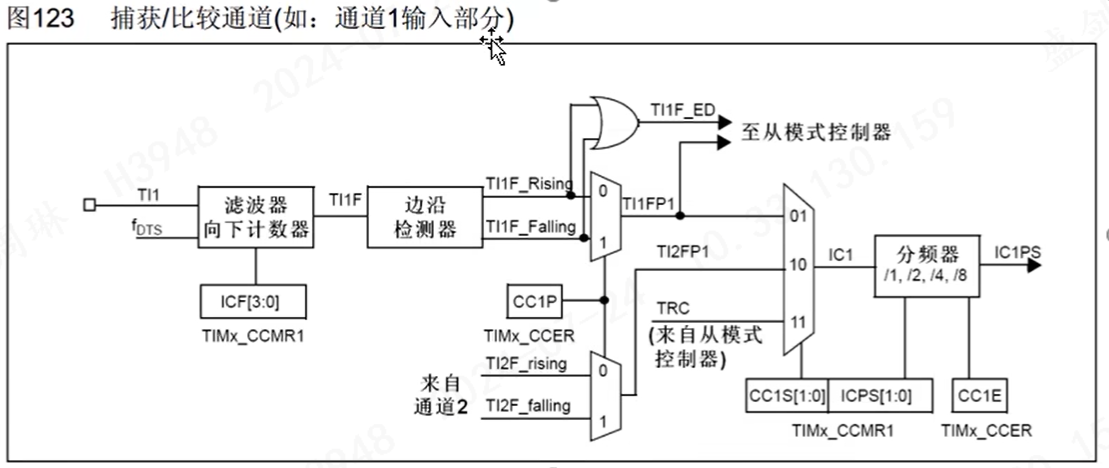

8.4输入捕获

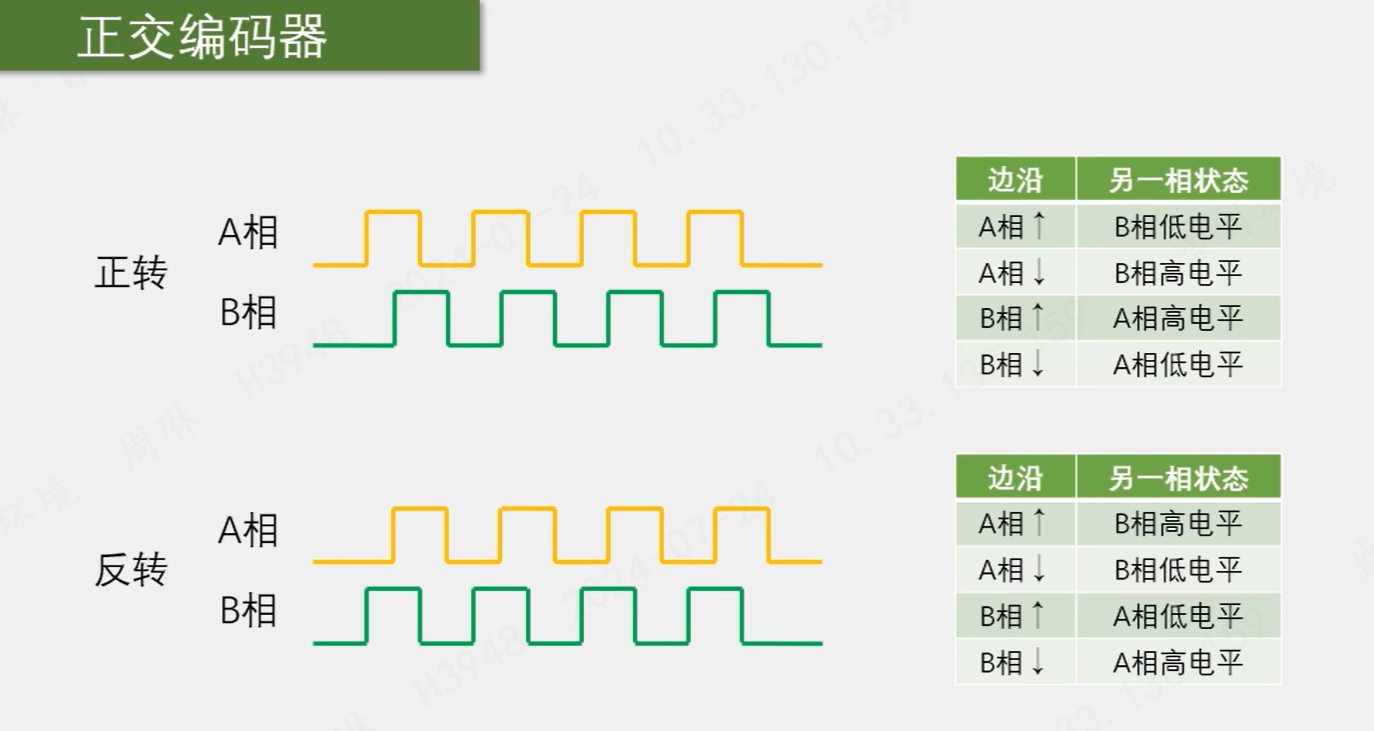

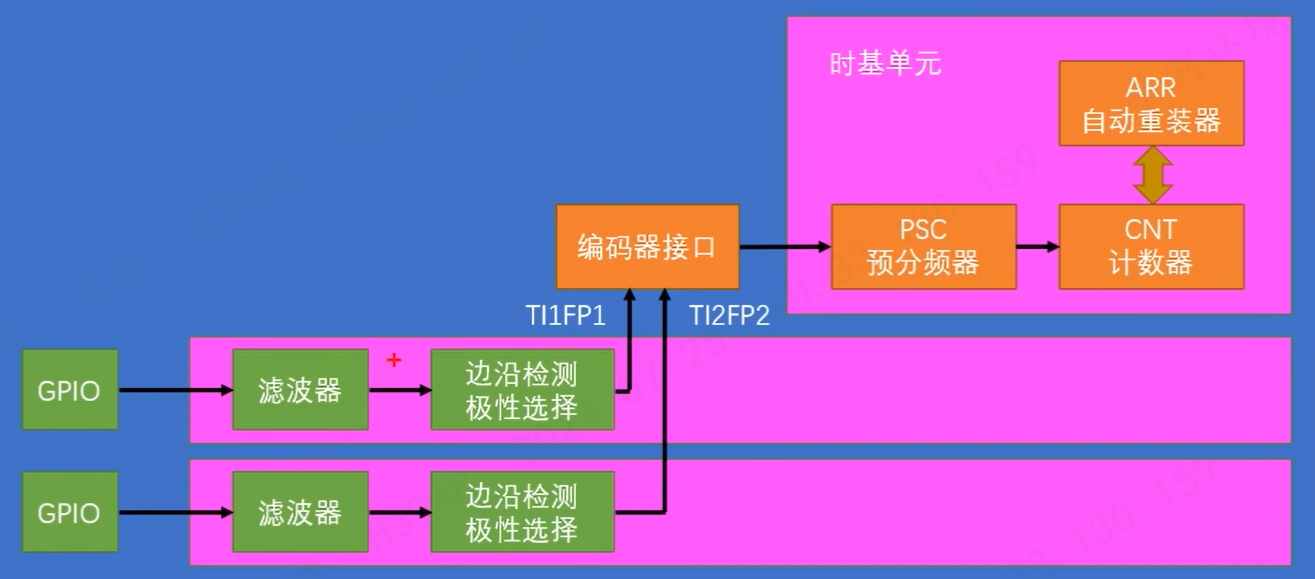

TIM编码器接口

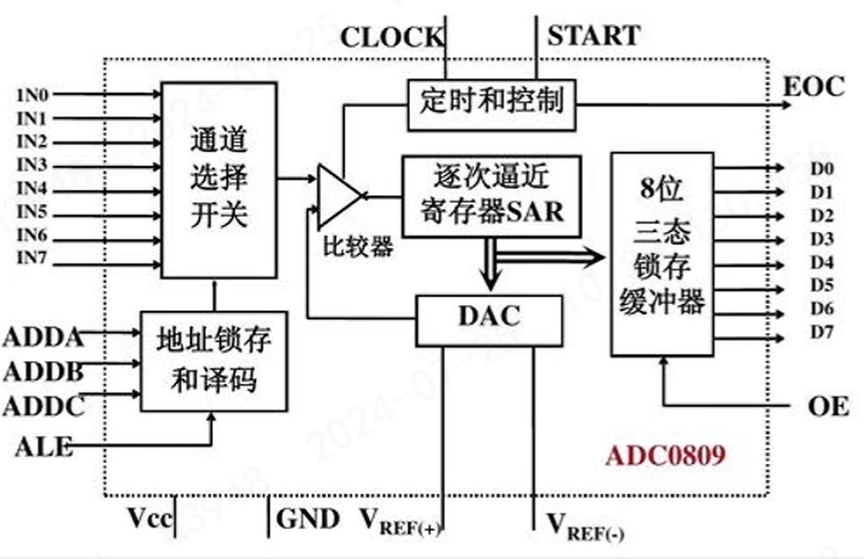

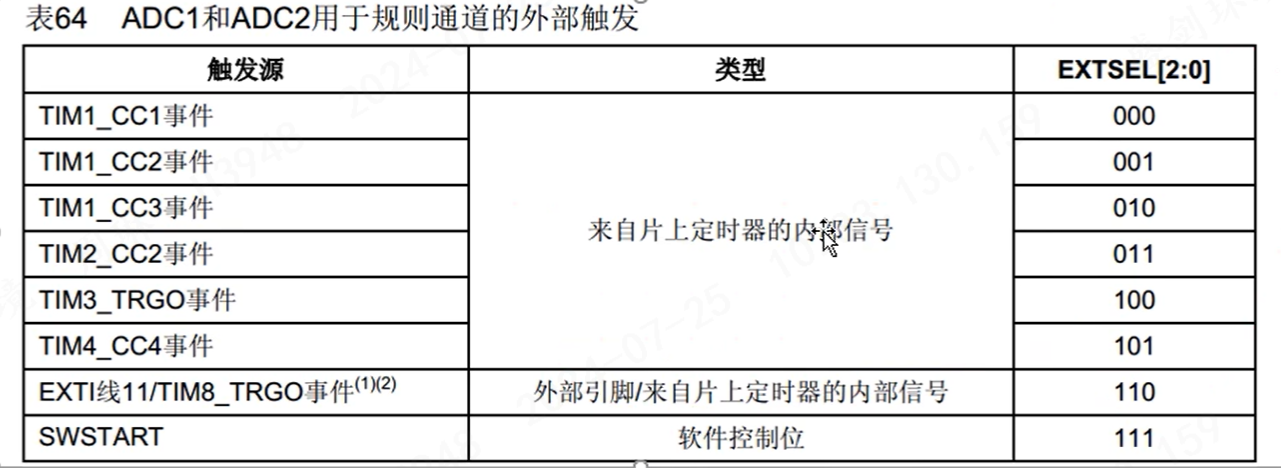

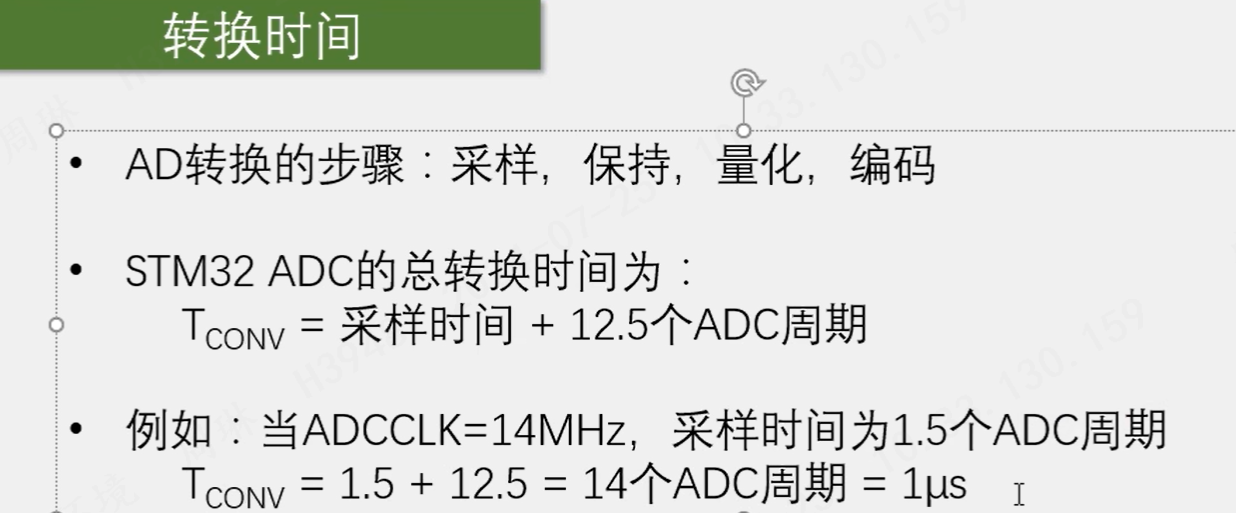

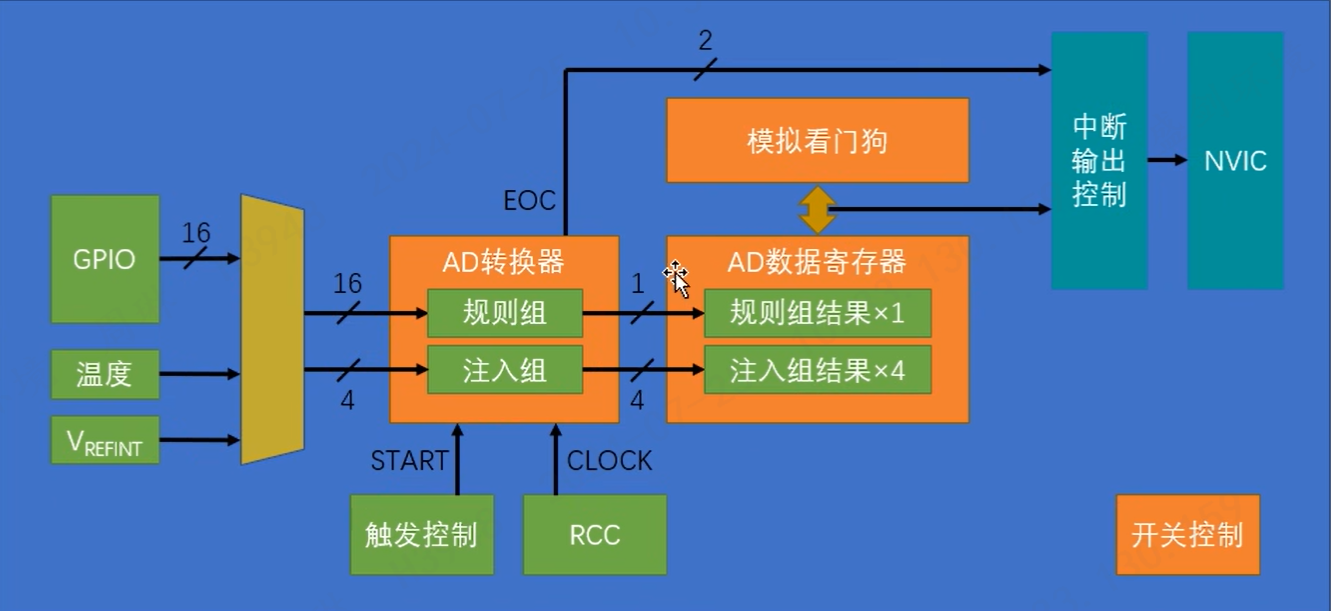

8 ADC

单次转换

连续转化

单次转换扫描模式

连续转化扫描模式

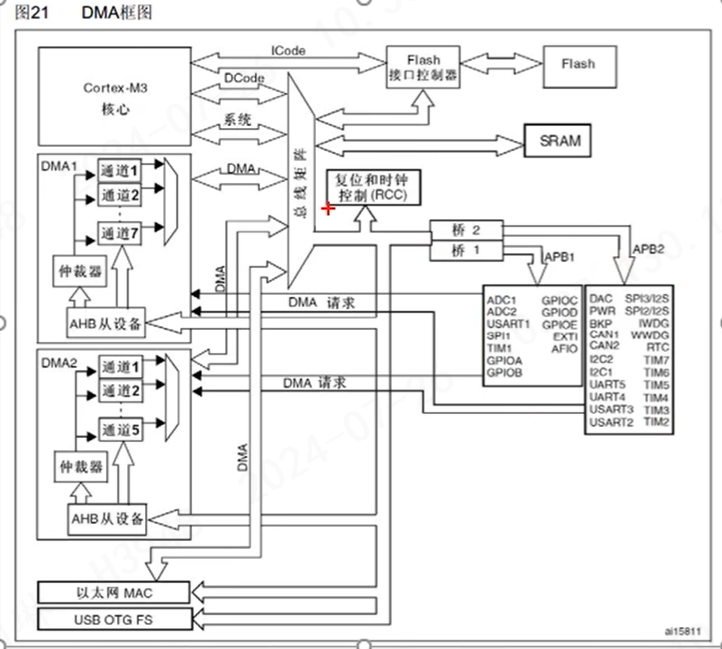

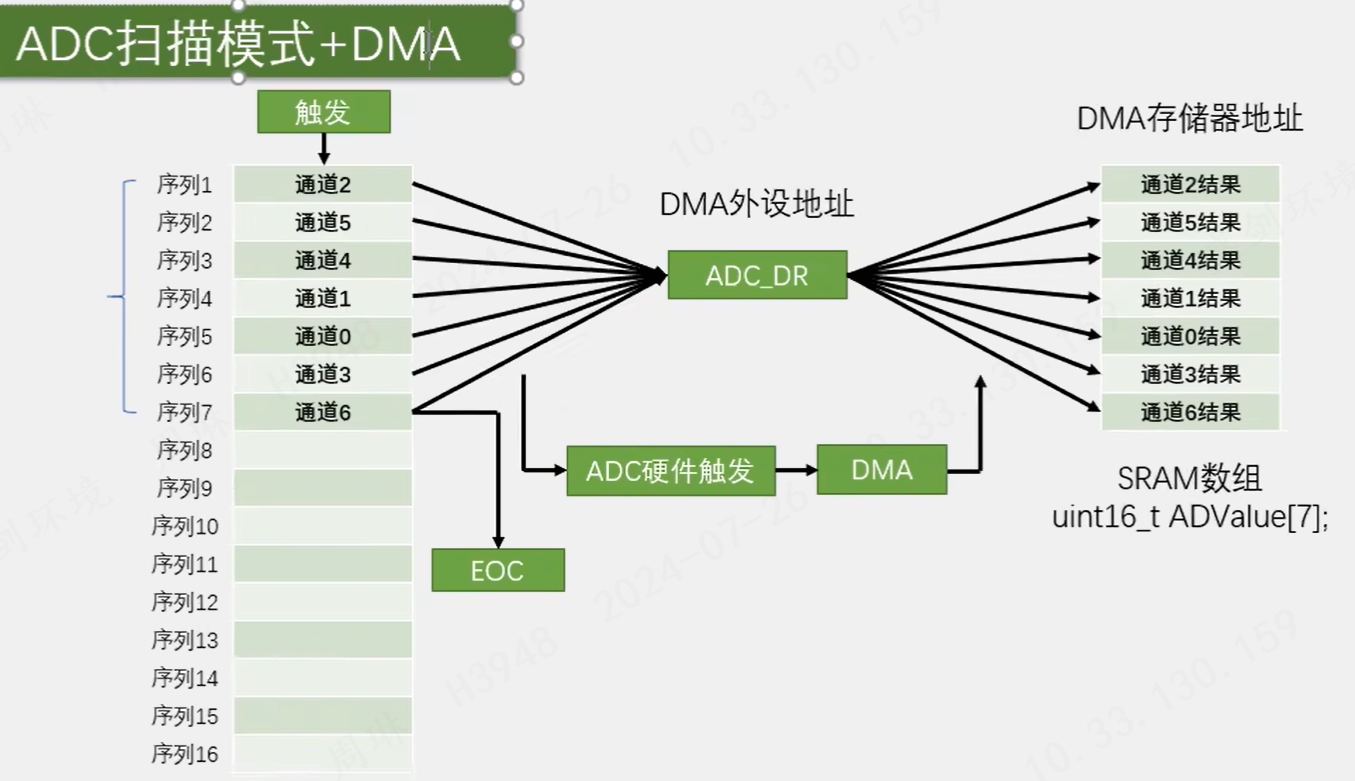

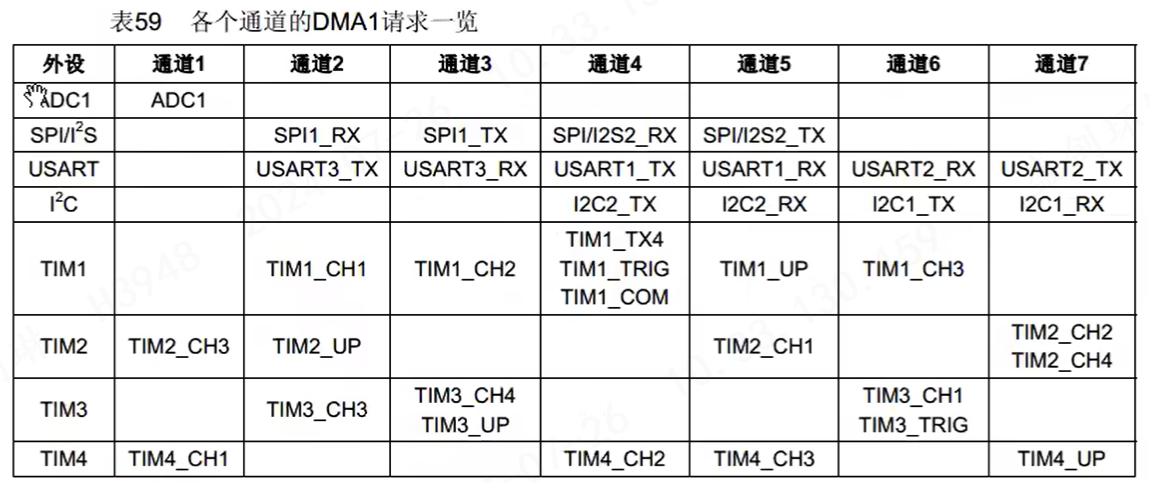

9 DMA

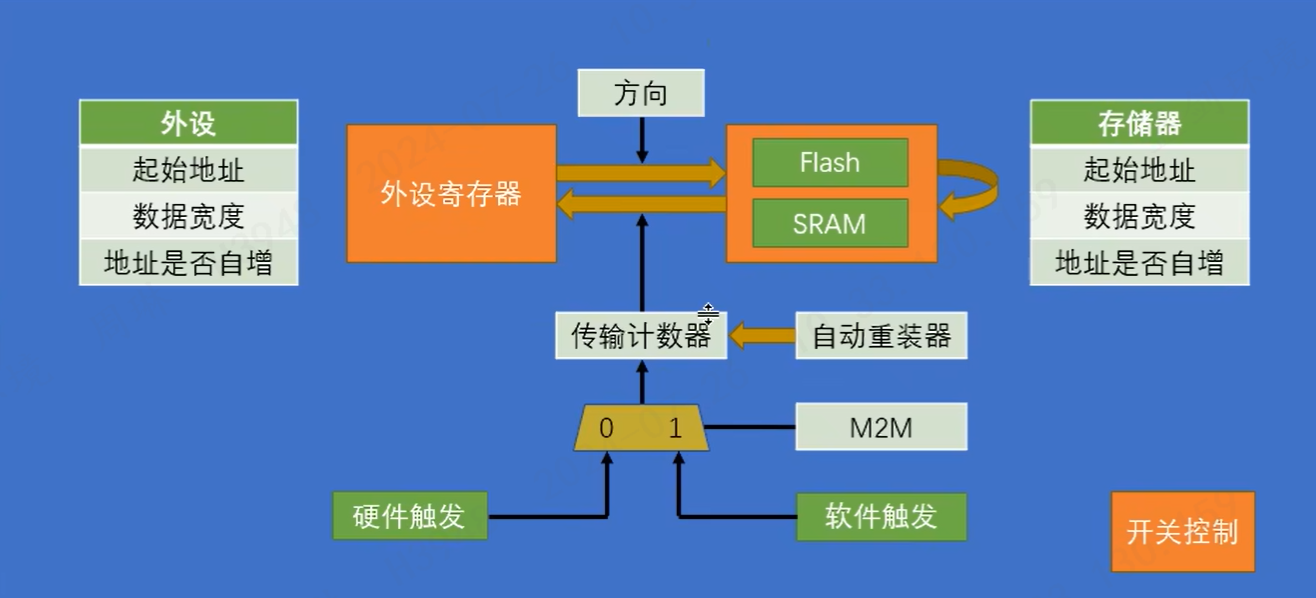

CPU对DMA进行相应的配置->硬件外设触发/软件触发->DMA读取寄存器数据并写入到另一个寄存器

注意：Flash是只读ROM,无法作为寄存器接收对应的数据

开关打开，触发，传输计数器不为0时，DMA会进行数据的转运，从一个寄存器转到另一个寄存器，直到传输计数器为0。其中自动重装器是为了循环使用，硬件触发一般适用于外设，软件触发适用于内部寄存器的转运。

写传输计数器时，必须关闭开关控制器。

数据宽度，外设到存储器，超了高位补0，少了高位丢失。

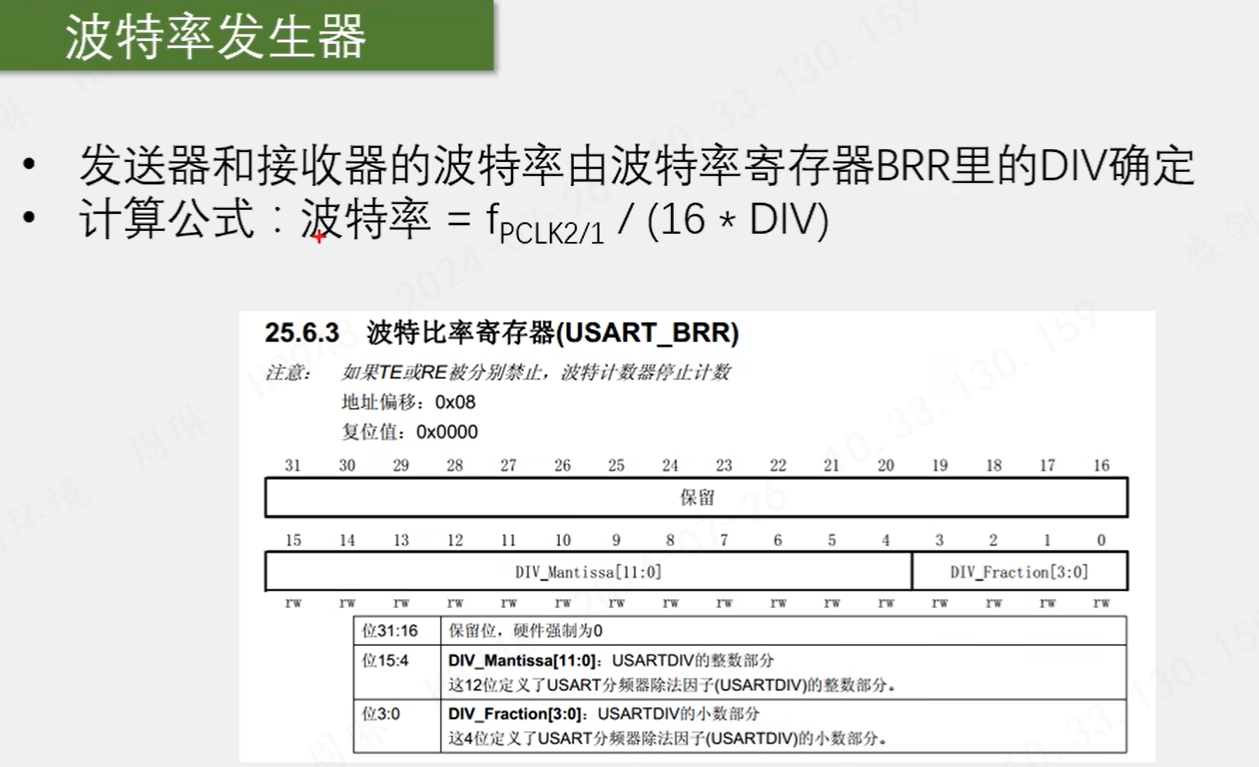

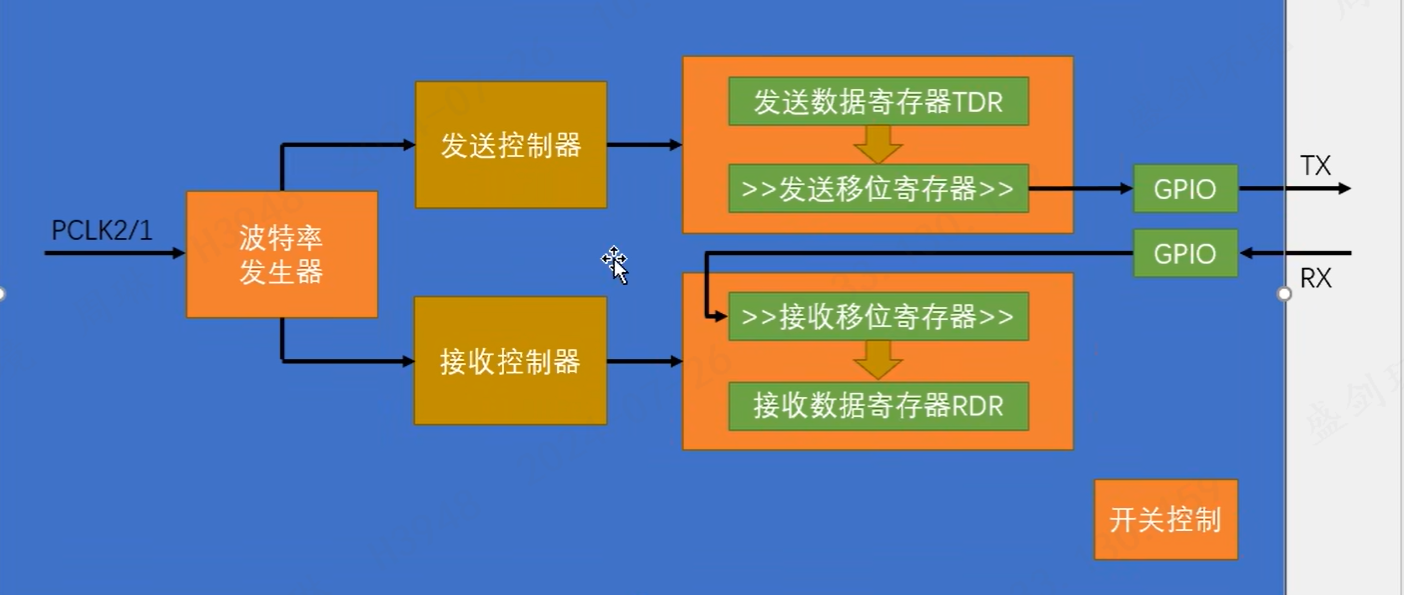

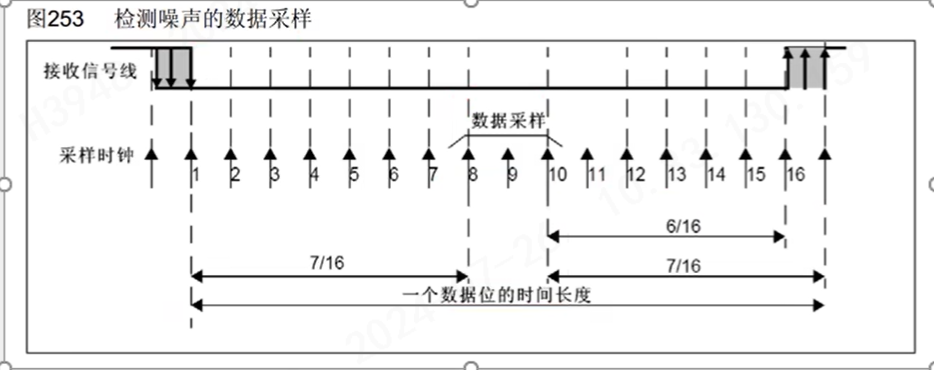

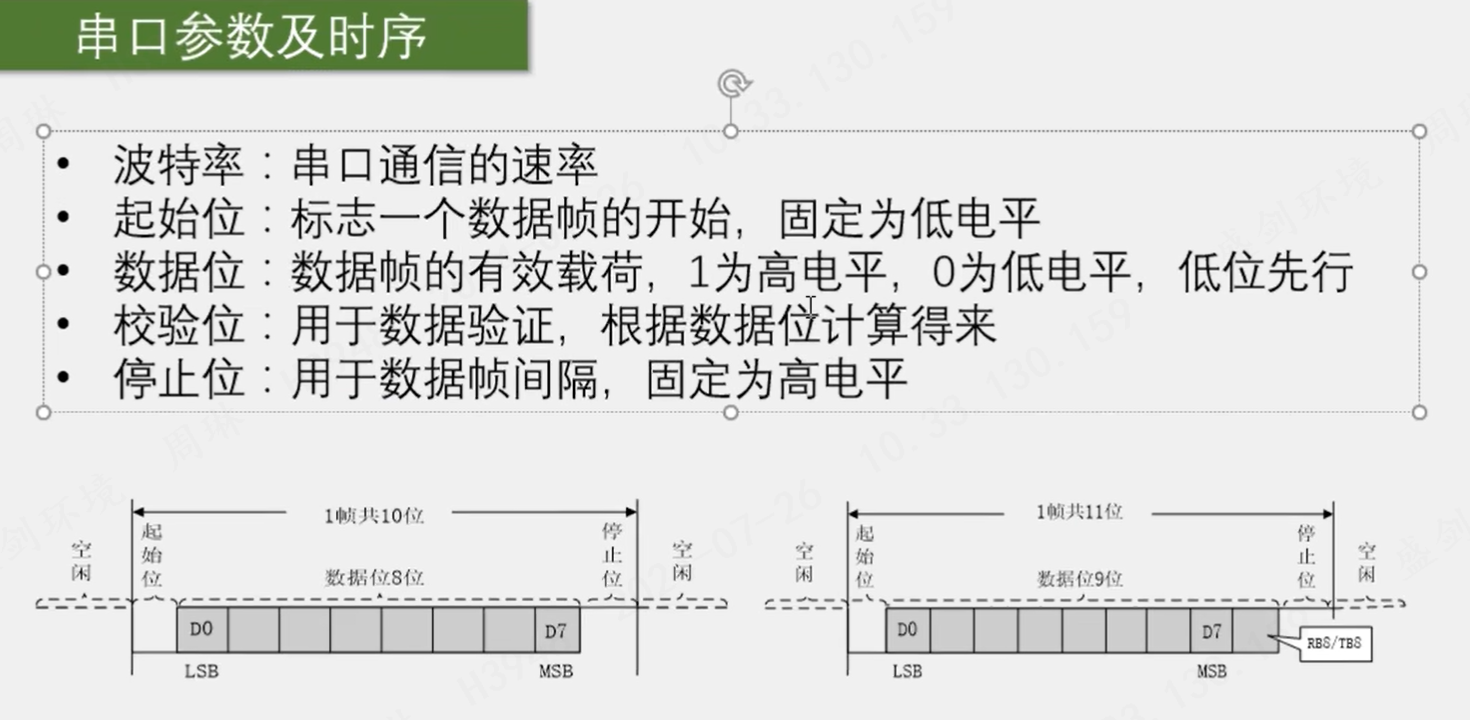

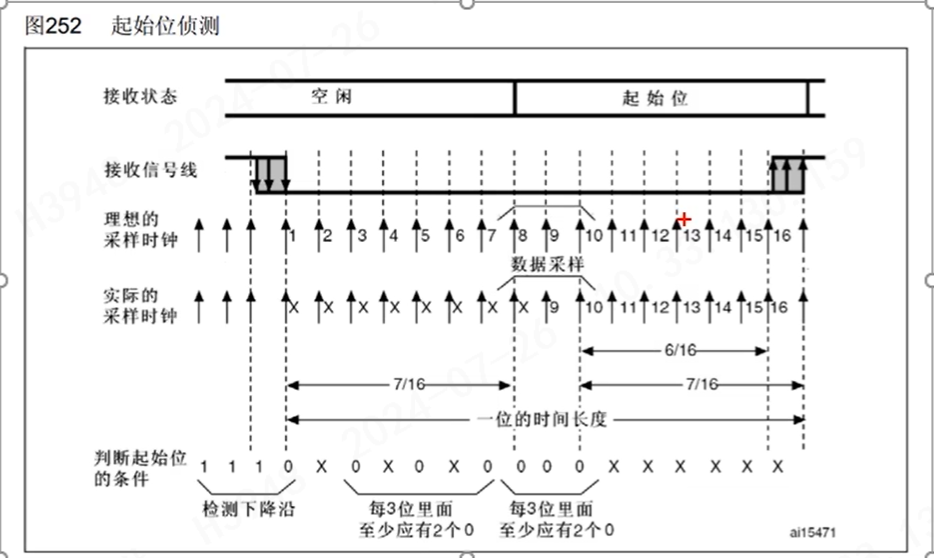

10 USART

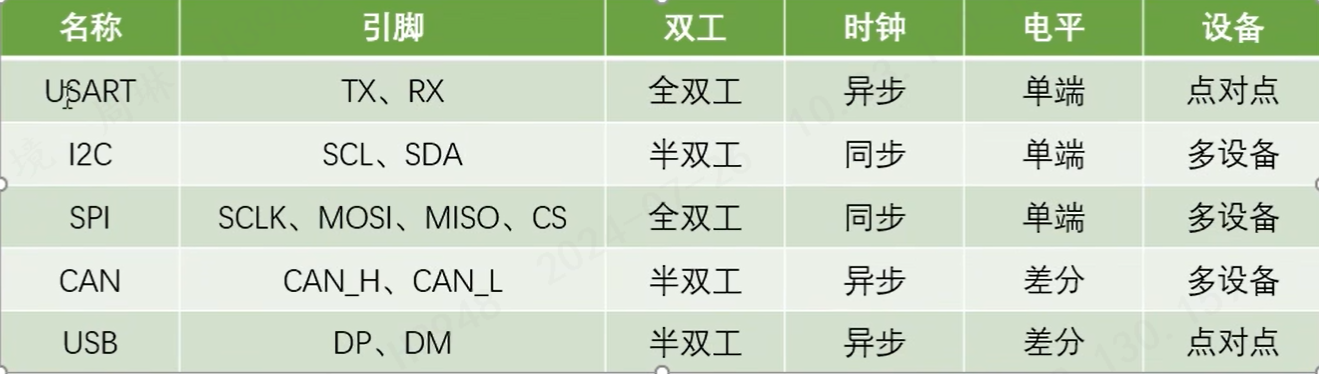

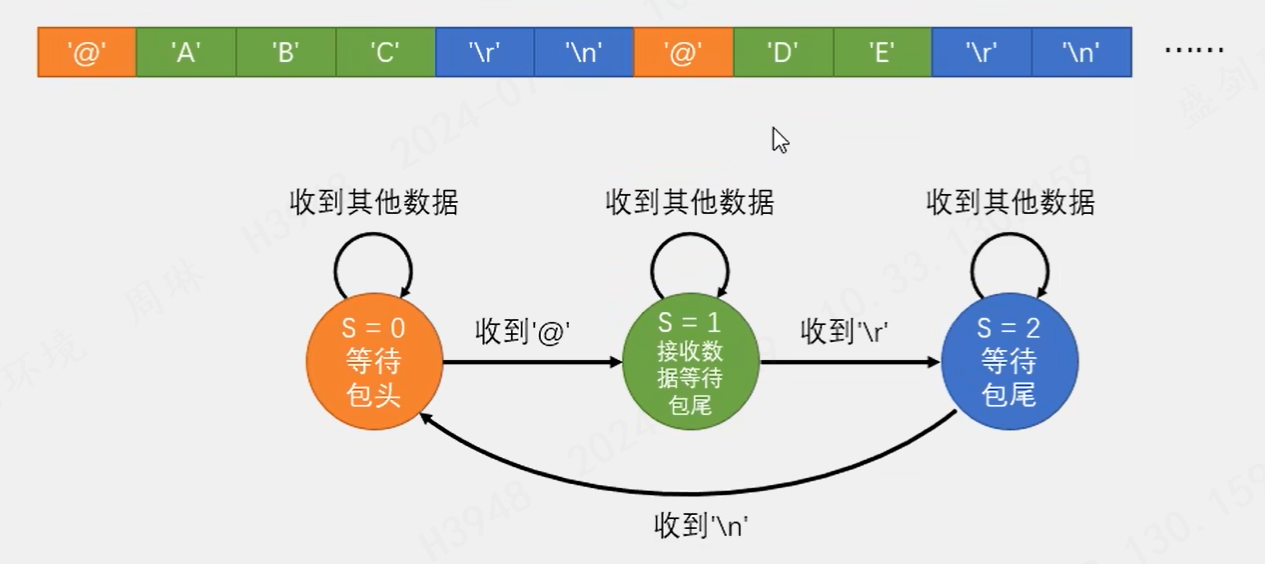

串口数据包

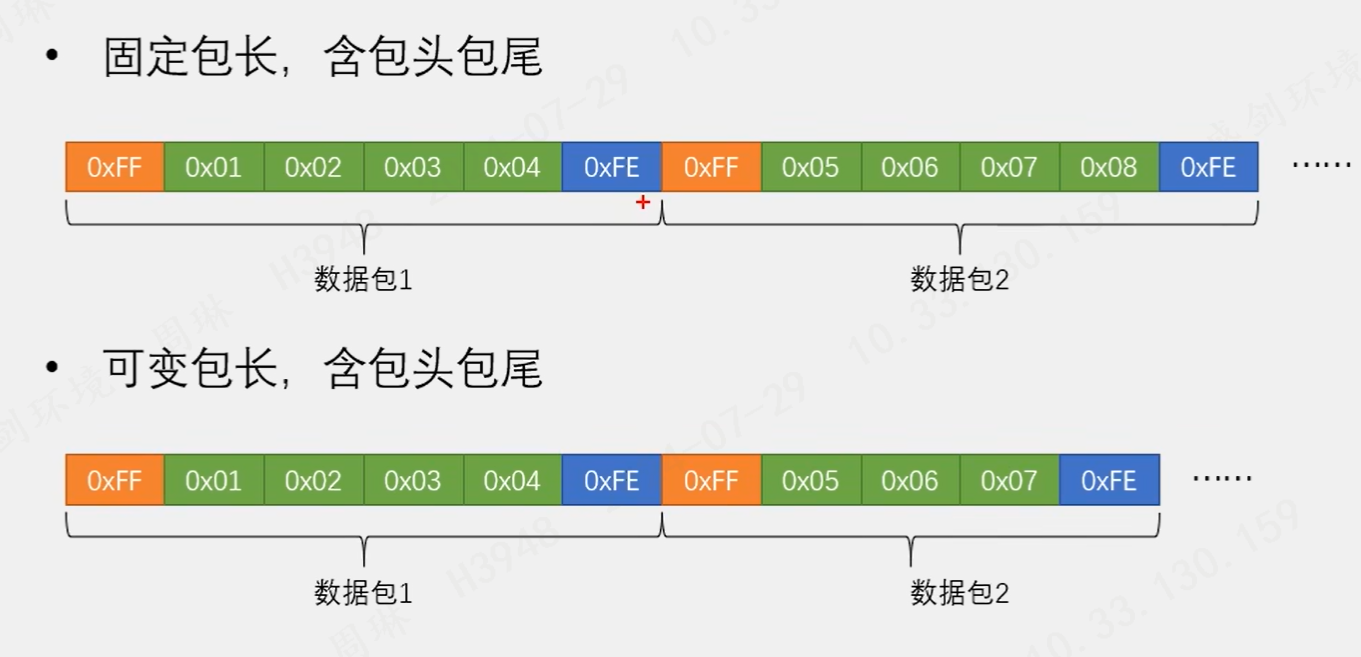

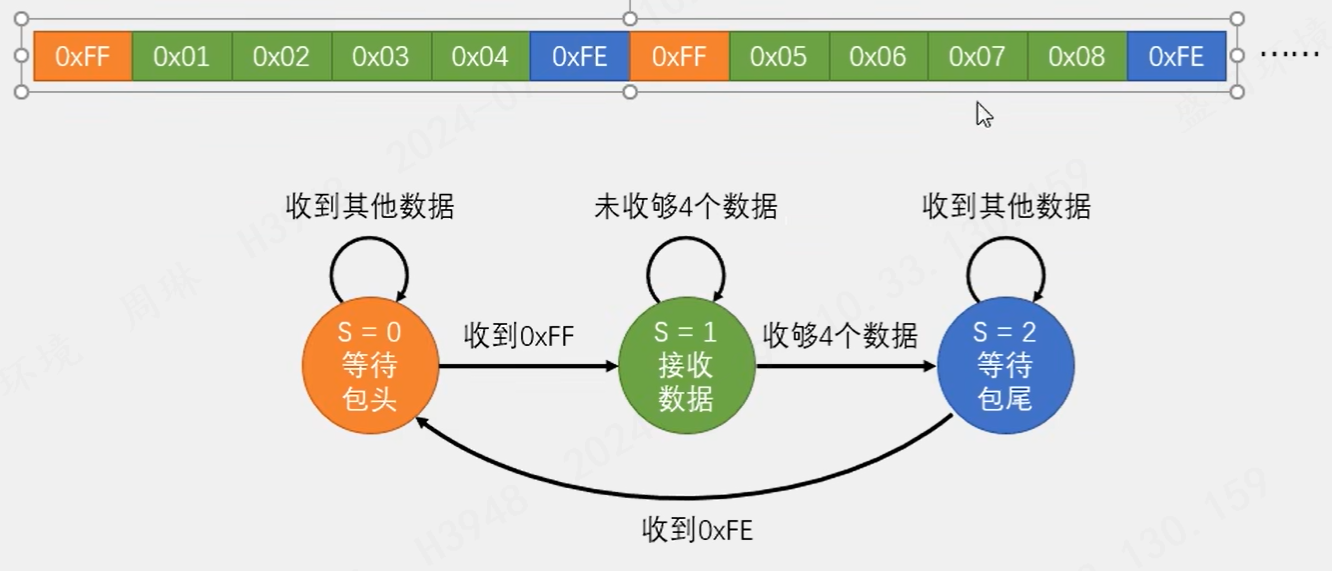

HEX数据包

文本数据包

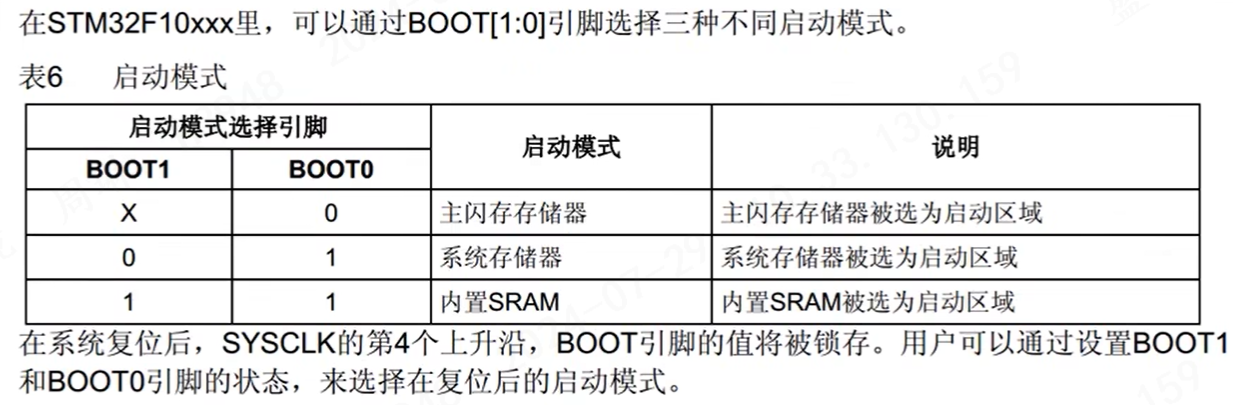

Boot_Loader

当需要使用串口下载程序时，需要将Boot切换到0，这样然后将程序下载进去，Boot再切换到1，复位后就能编译程序了。

11 I2C

I2C特点介绍

实现单片机连接外部寄存器，进行读写功能

自带上拉电阻，进行I2C通信时，无需再进行配置

数据高位先行

对于相同设备作为从机，可以通过修改他的地址来区别

• 半双工通信（一根数据传输线）
• 应答机制
• 可接多个外设，互不干扰
• 同步时序

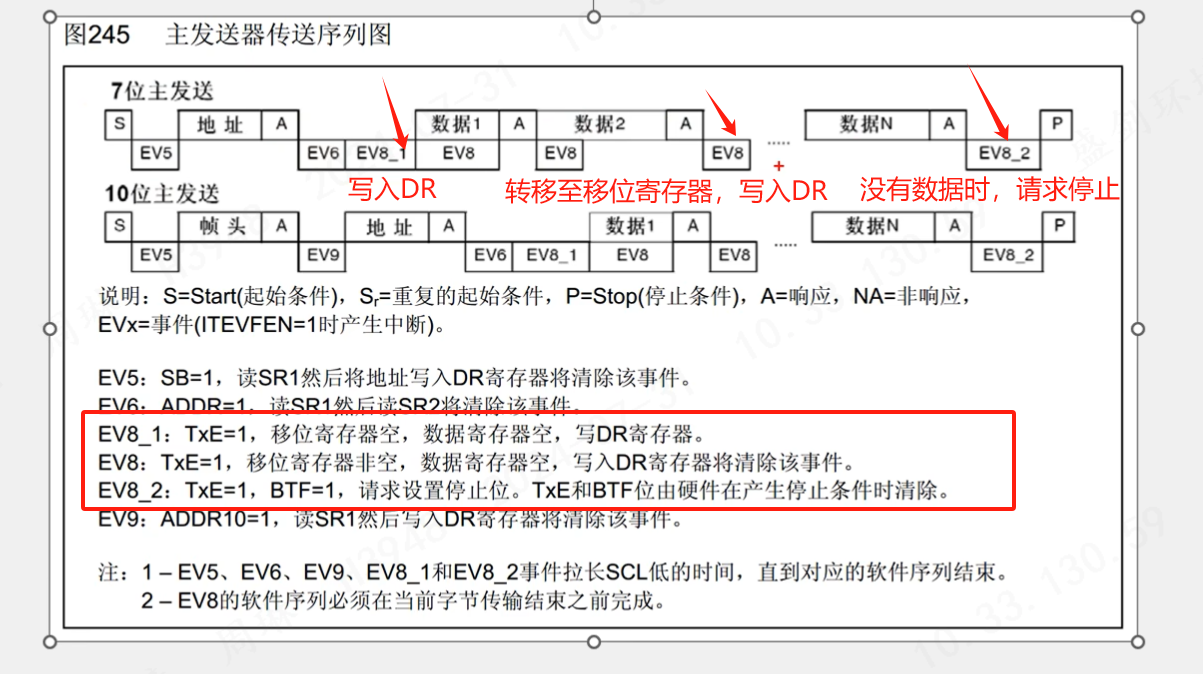

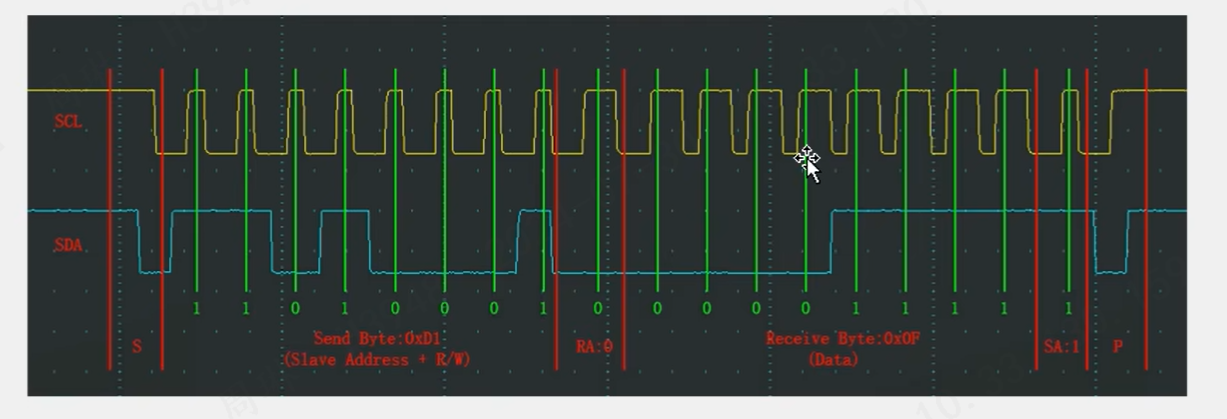

时序

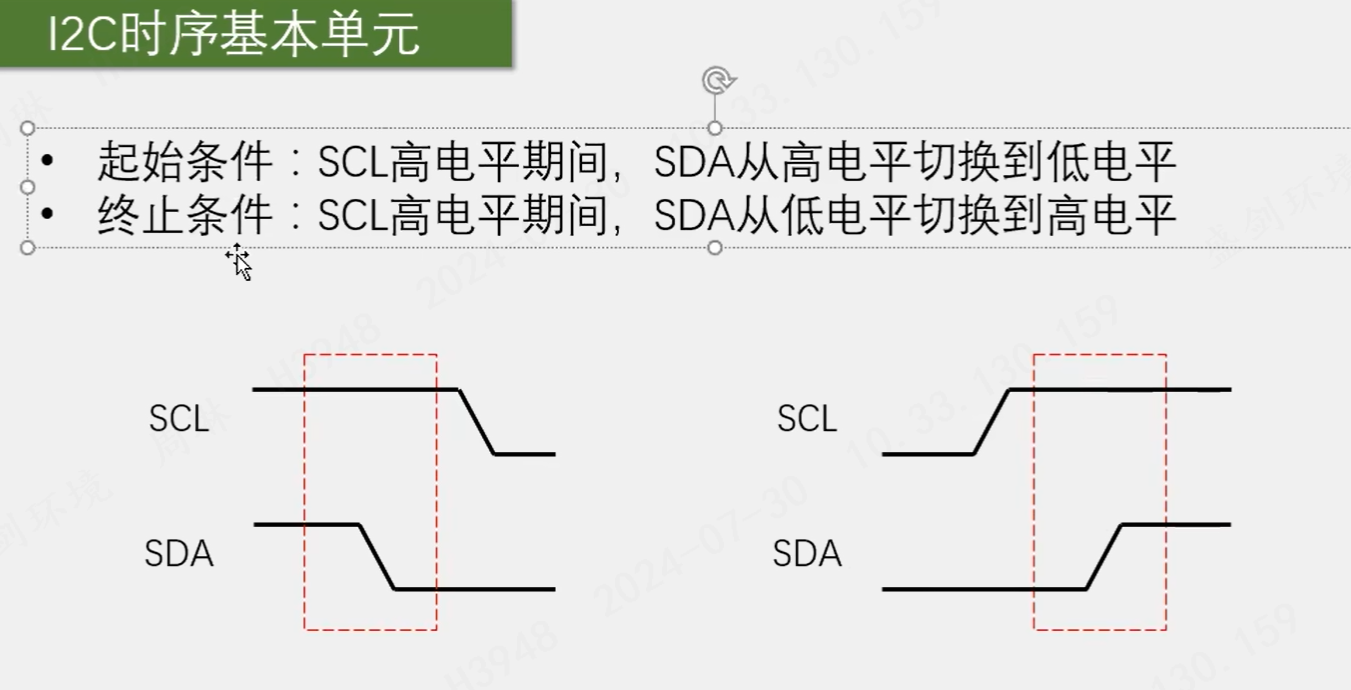

（1）起始终止

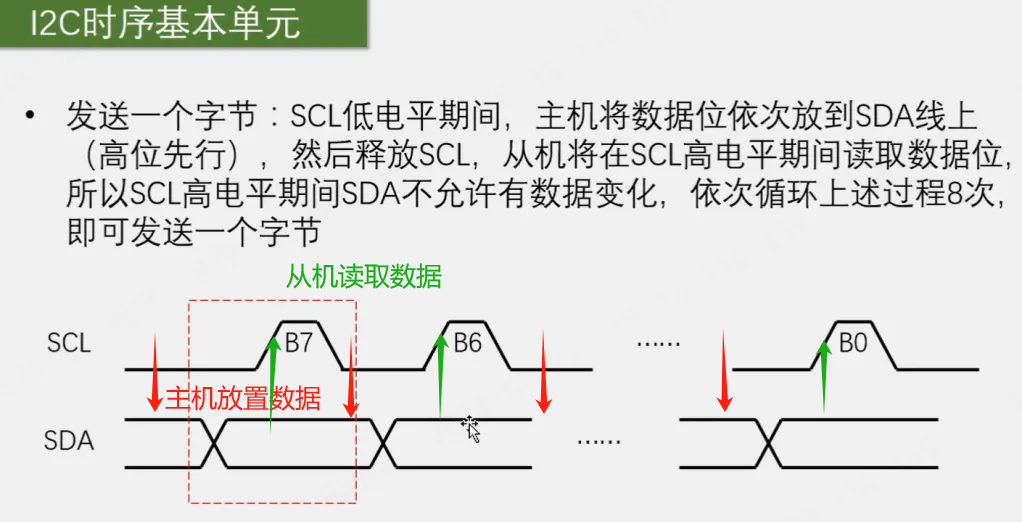

（2）发送一个字节 ：（主机单片机->从机外设芯片）

SCL 置低电平，此刻SDA可以改变电平表示0和1；

SCL高电平读取SDA的数据，从机在SCL上升沿读取SDA数据

SCL下降，置低电平，主机在SCL下降沿时候，将数据放在SDA上传输下一位数据

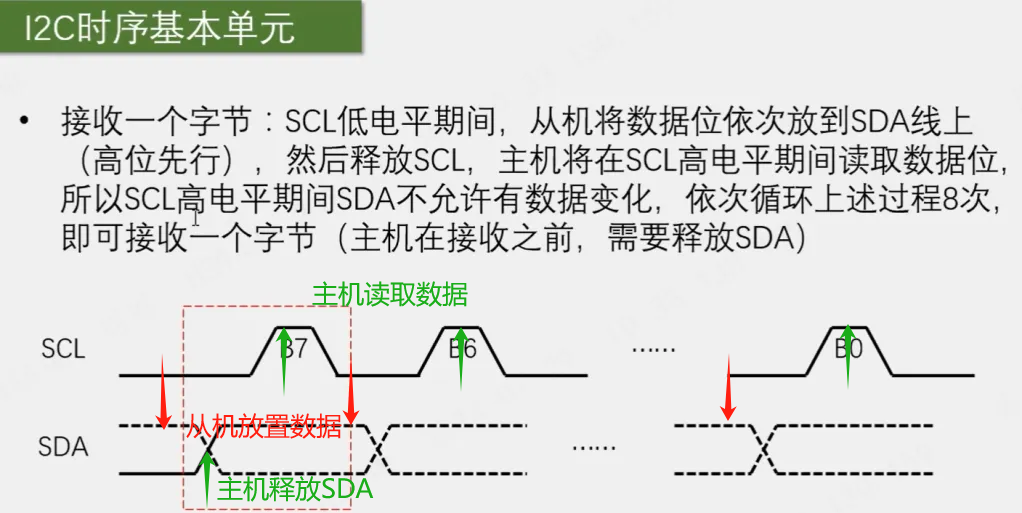

（3）接收一个字节 ：（主机单片机-从机外设芯片）

SCL 置低电平，此刻SDA可以改变电平表示0和1；

SCL高电平读取SDA的数据，从机在SCL上升沿读取SDA数据

SCL下降，置低电平，主机在SCL下降沿时候，将数据放在SDA上传输下一位数据

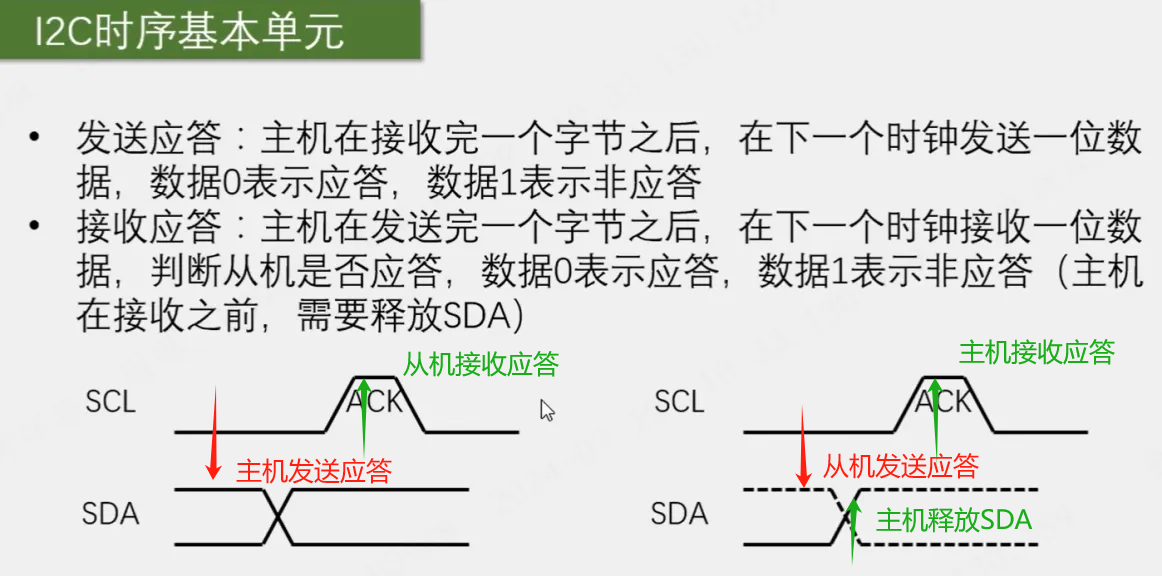

（4）应答

（5）数据帧

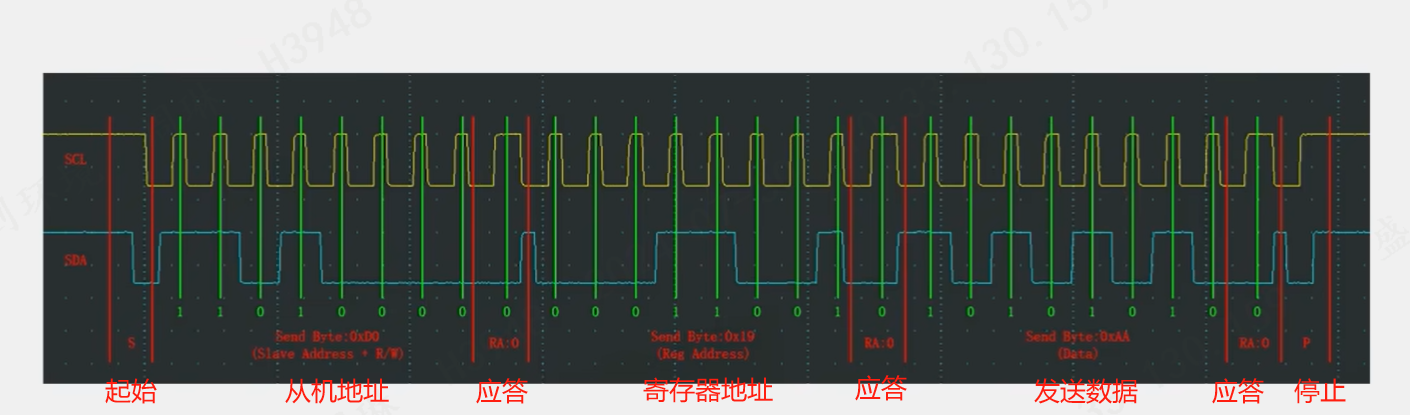

指定地址写

当前地址读

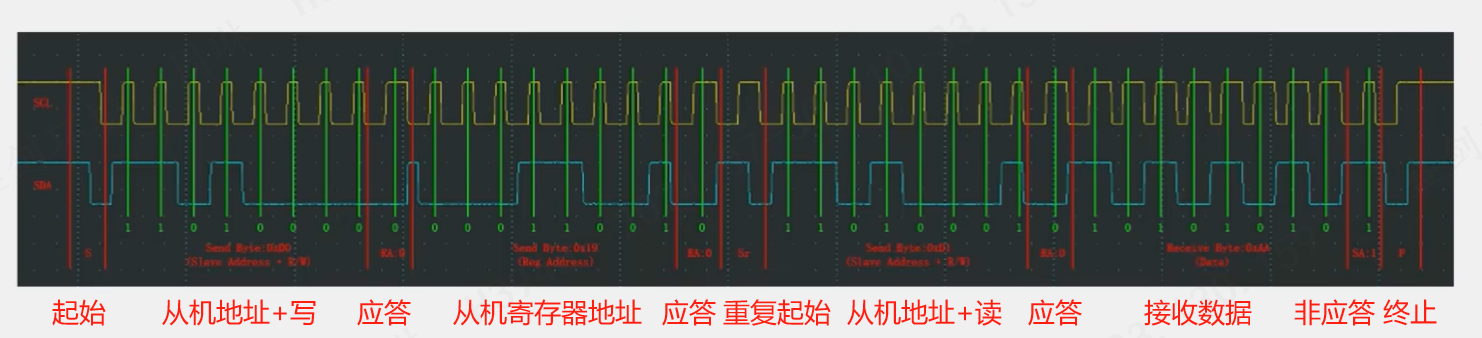

指定地址读

以上都是一个字节的读与写，若想发送多个字节，则需要在发送数据、接收数据处*n，而寄存器地址也跟随移动

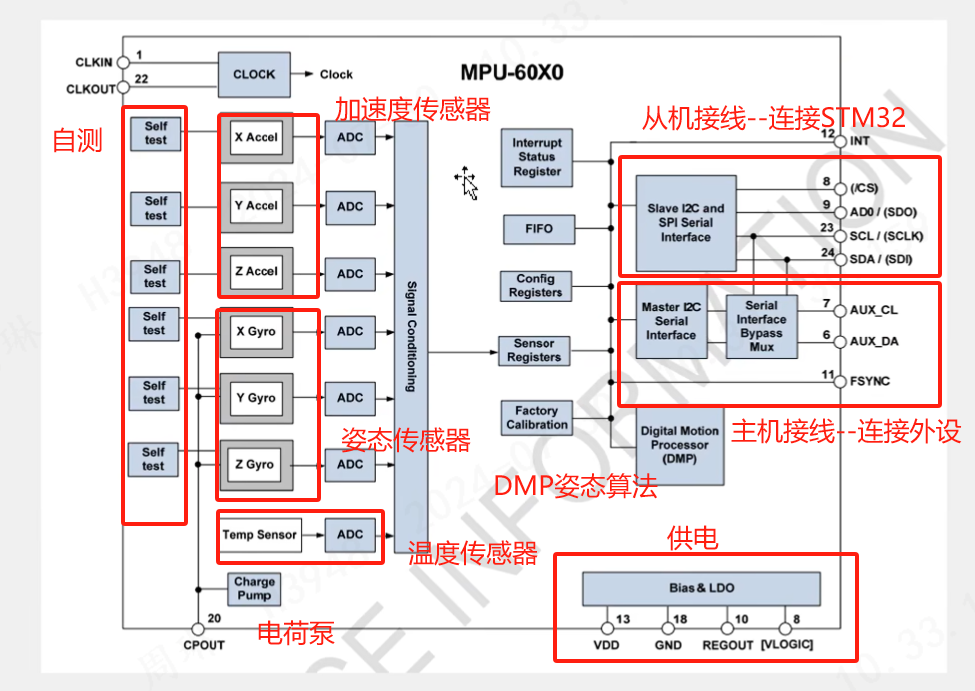

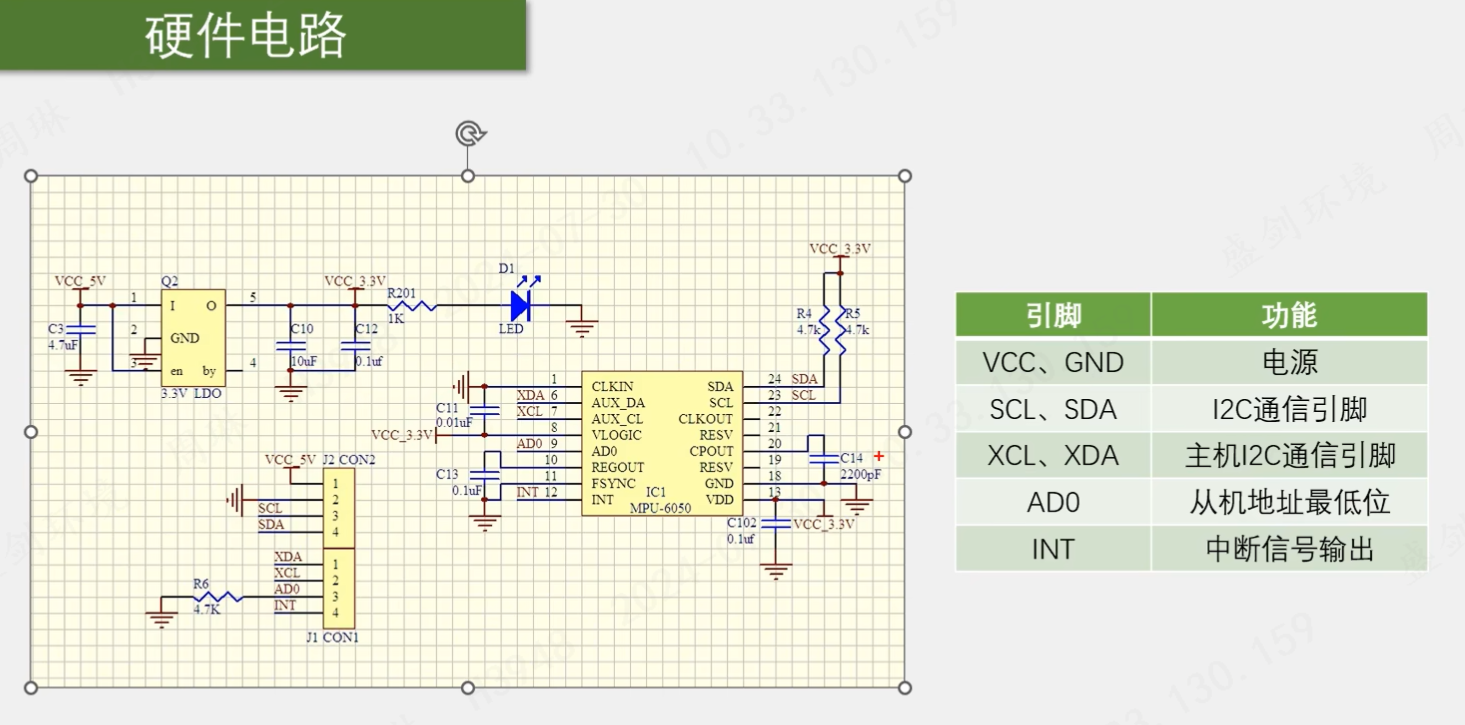

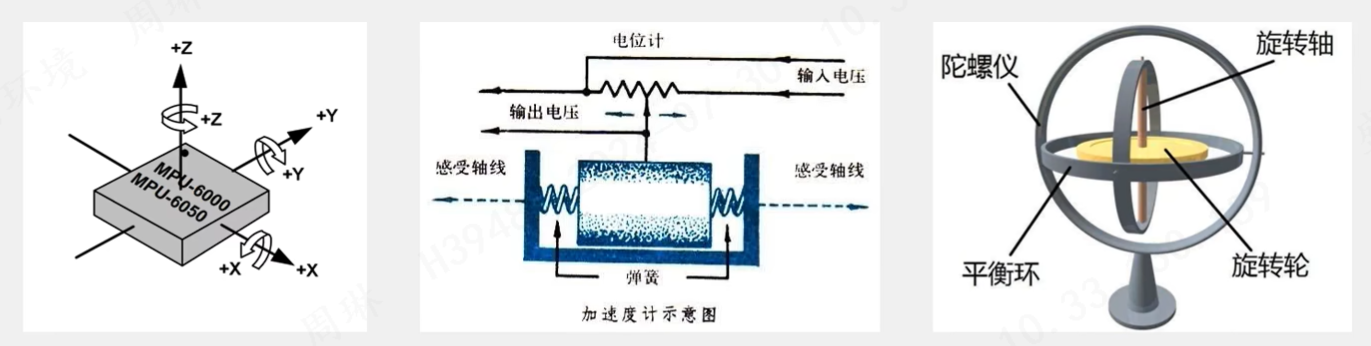

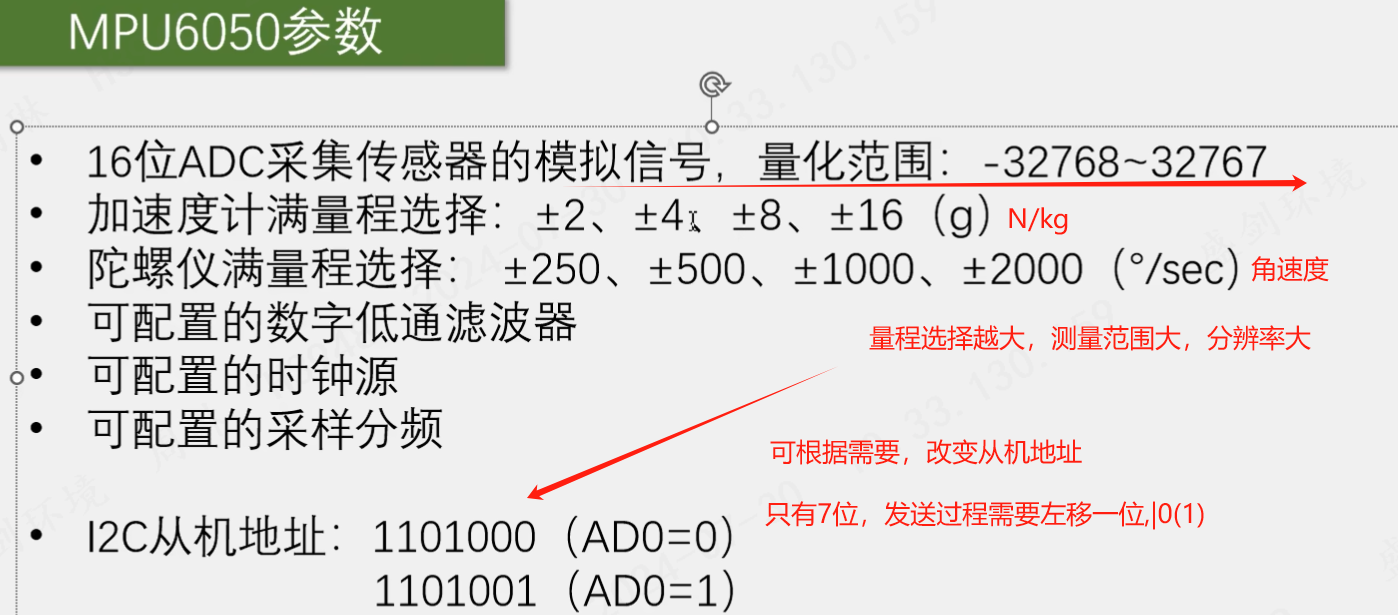

MPU6050

6轴姿态传感器，检测欧拉角，3轴加速度计，具有静态稳定性；3轴陀螺仪传感器，具有动态稳定性。

1. 自测，使能自测读取数据，失能自测读取数据，两个数据在芯片所规定的范围内则认为芯片正常
2. 电荷泵升压，电源和电容并联，给电容充电，完成后串联得到一个倍数关系的电压。来回切换，加一个滤波就能获得升压效果，给陀螺仪提供高压。
3. 采样时钟分频器f=f陀螺仪时钟/(分频+1)
4. 配置寄存器，减小输出数据抖动，配置低通滤波器，陀螺仪时钟由8K-1KHz

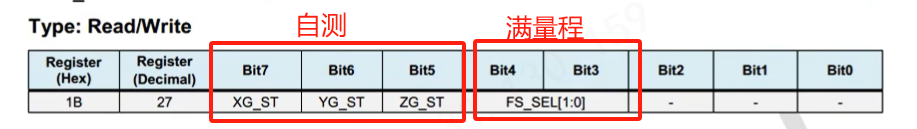

5. 陀螺仪寄存器

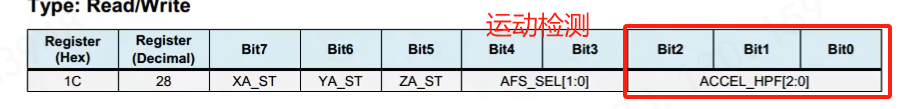

6. 加速度寄存器

7. 数据寄存器（陀螺仪，加速度，温度...）

高八位左移八位|低八位，存入int16_t里边，得到的就是测量的数据。

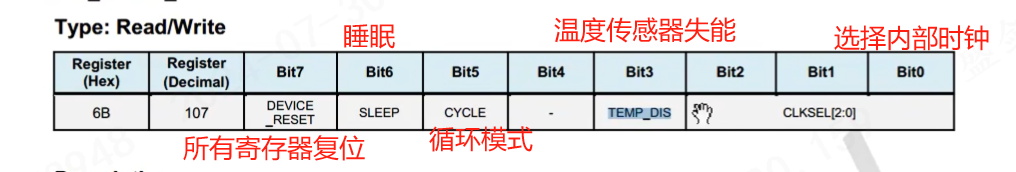

8. 电源管理寄存器1

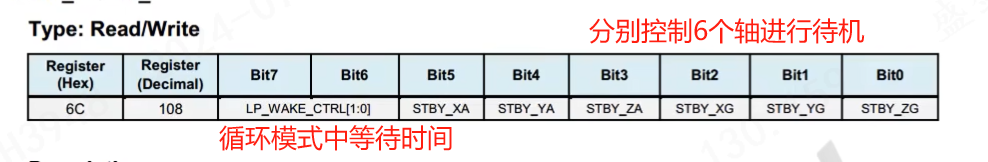

9. 电源管理寄存器2

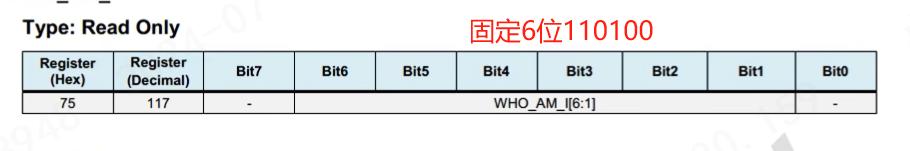

10. ID号（最后一位不随AD0变化，默认0x68）

所有寄存器上电默认0x00(一个为0x68,一个为0x40)，即I2C外设

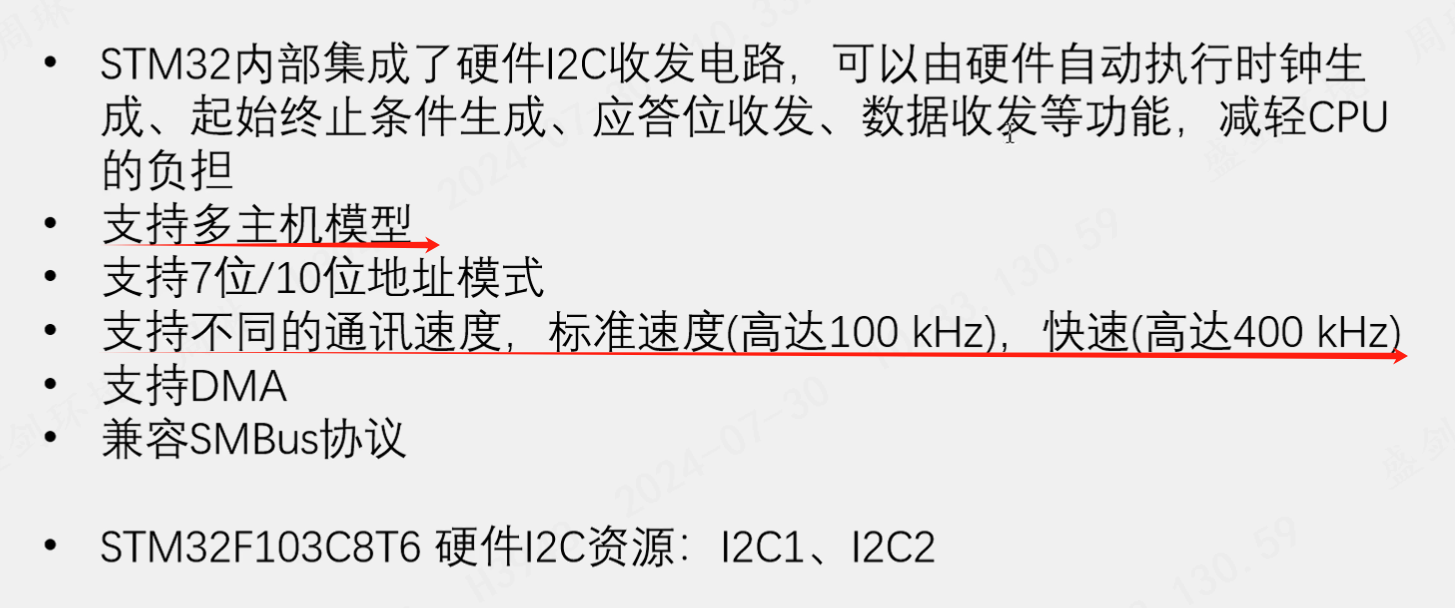

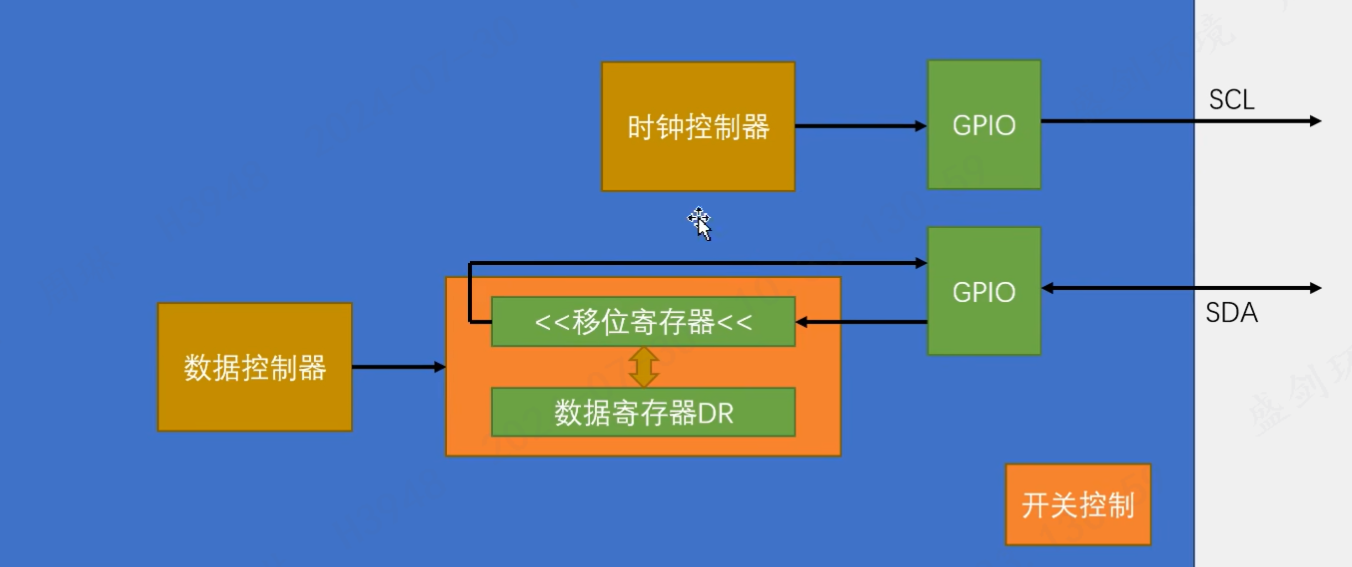

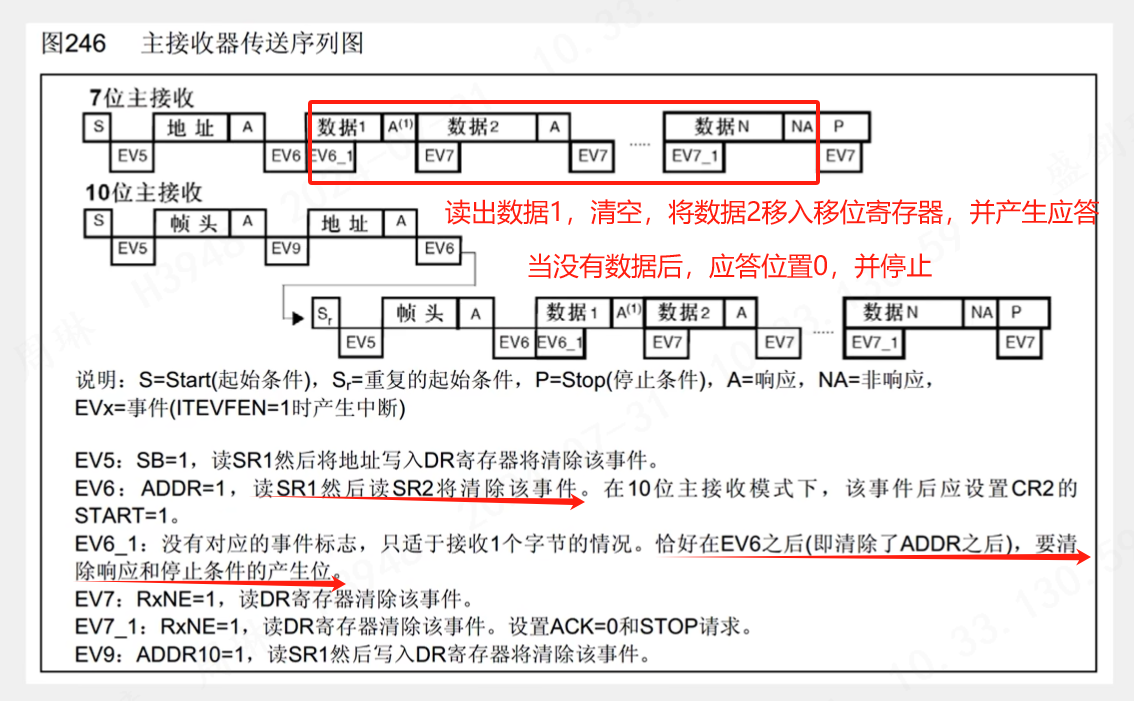

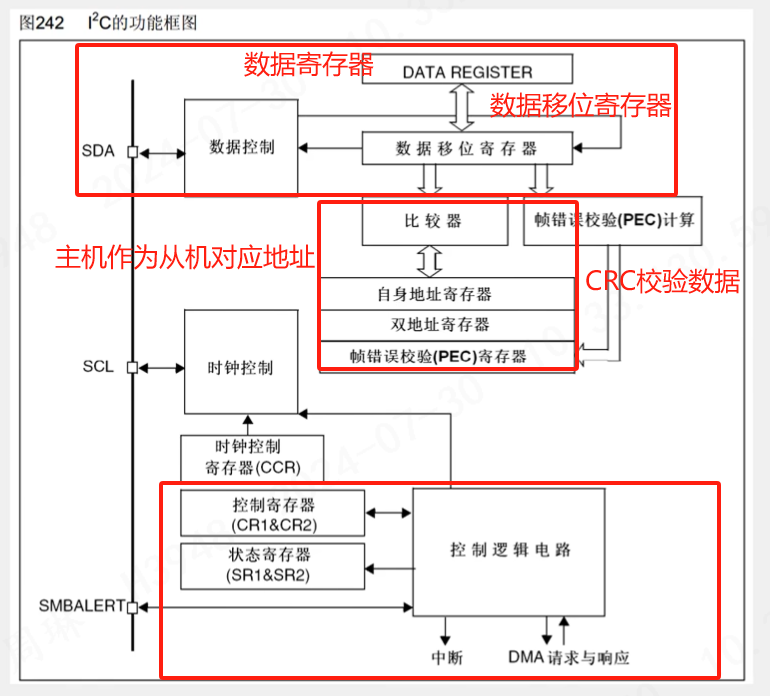

硬件I2C的波形更加规整，软件模拟I2C更加灵活，不受硬件电路影响。

12 SPI

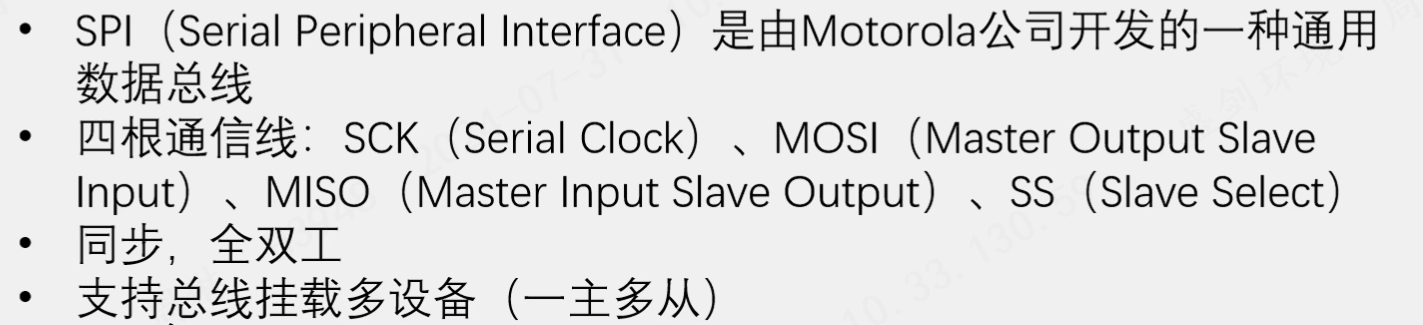

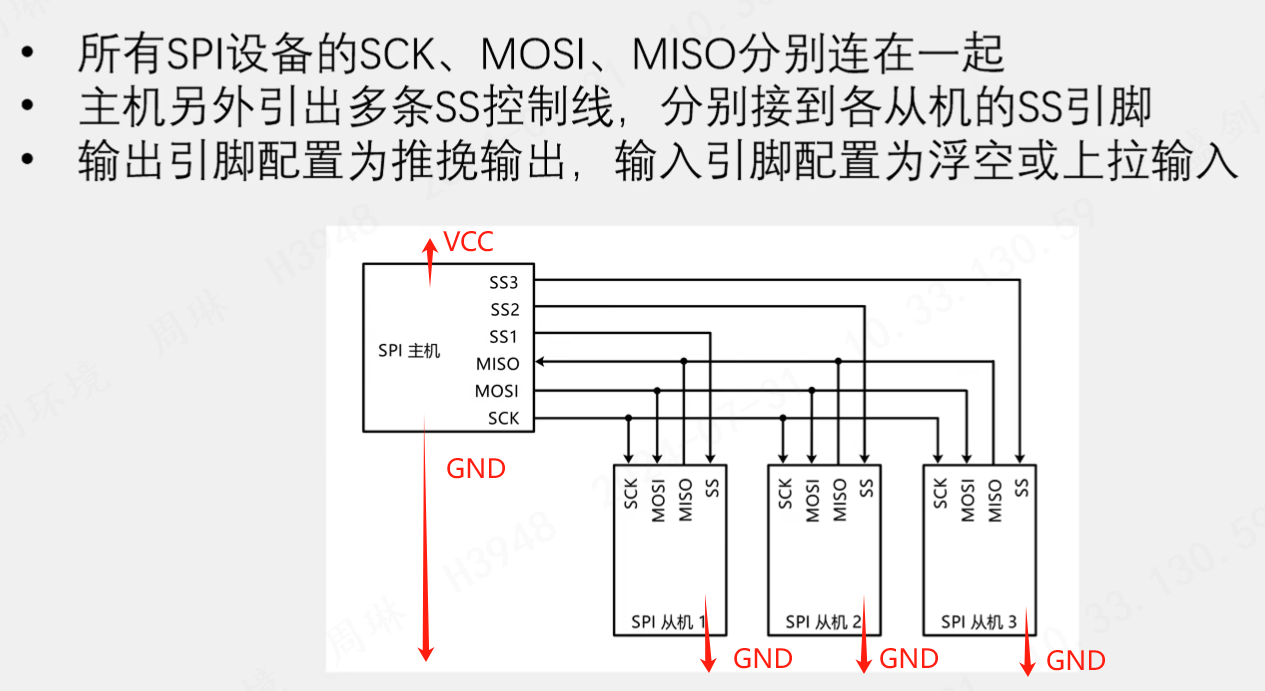

SPI介绍

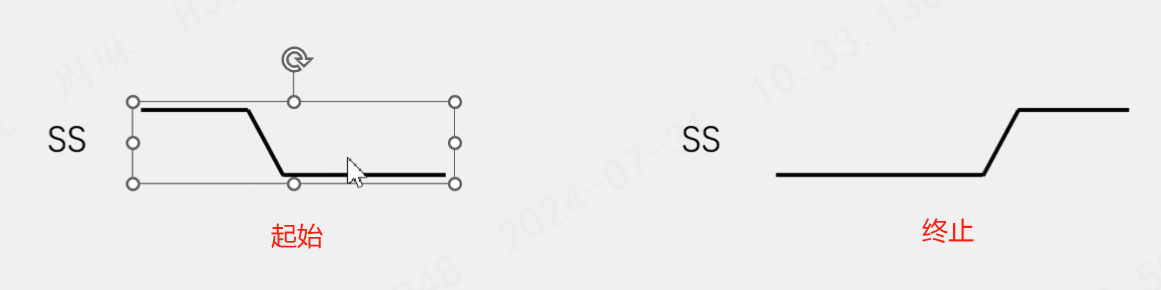

(1)起始和终止

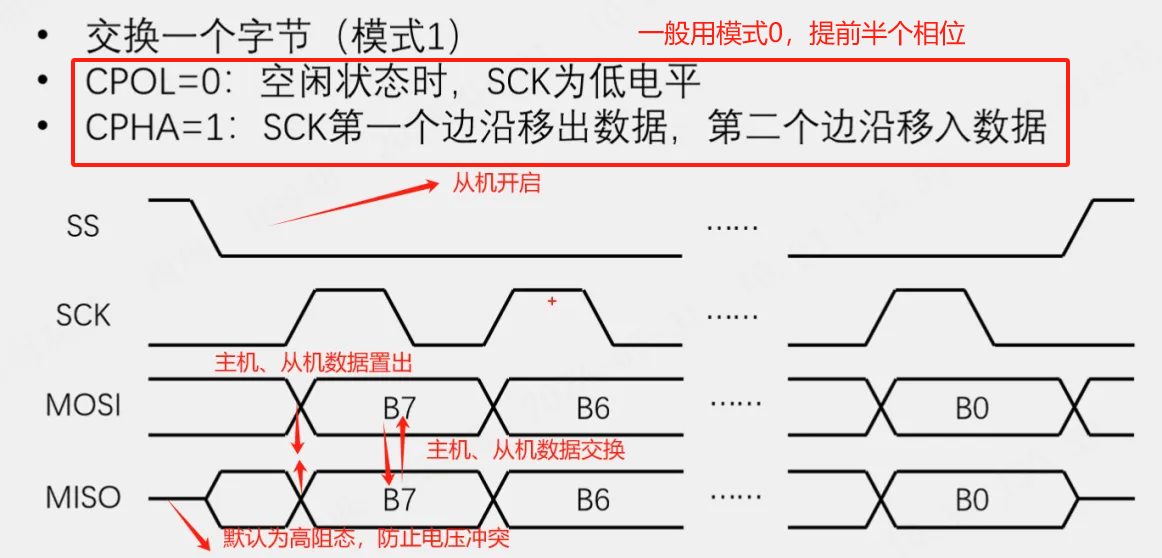

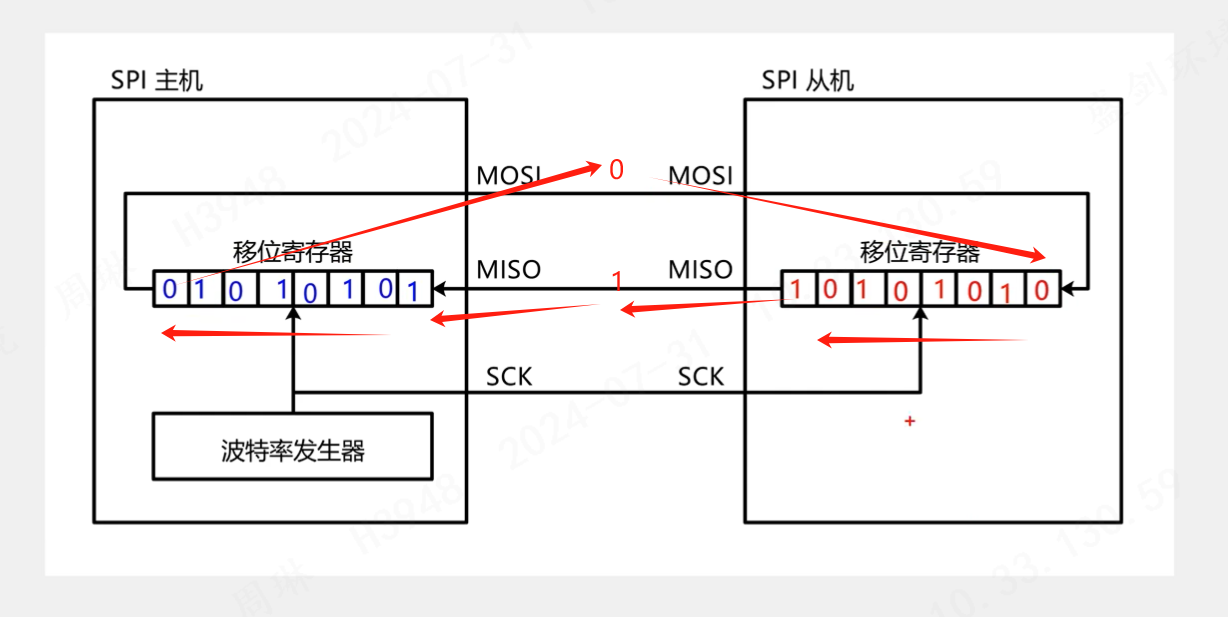

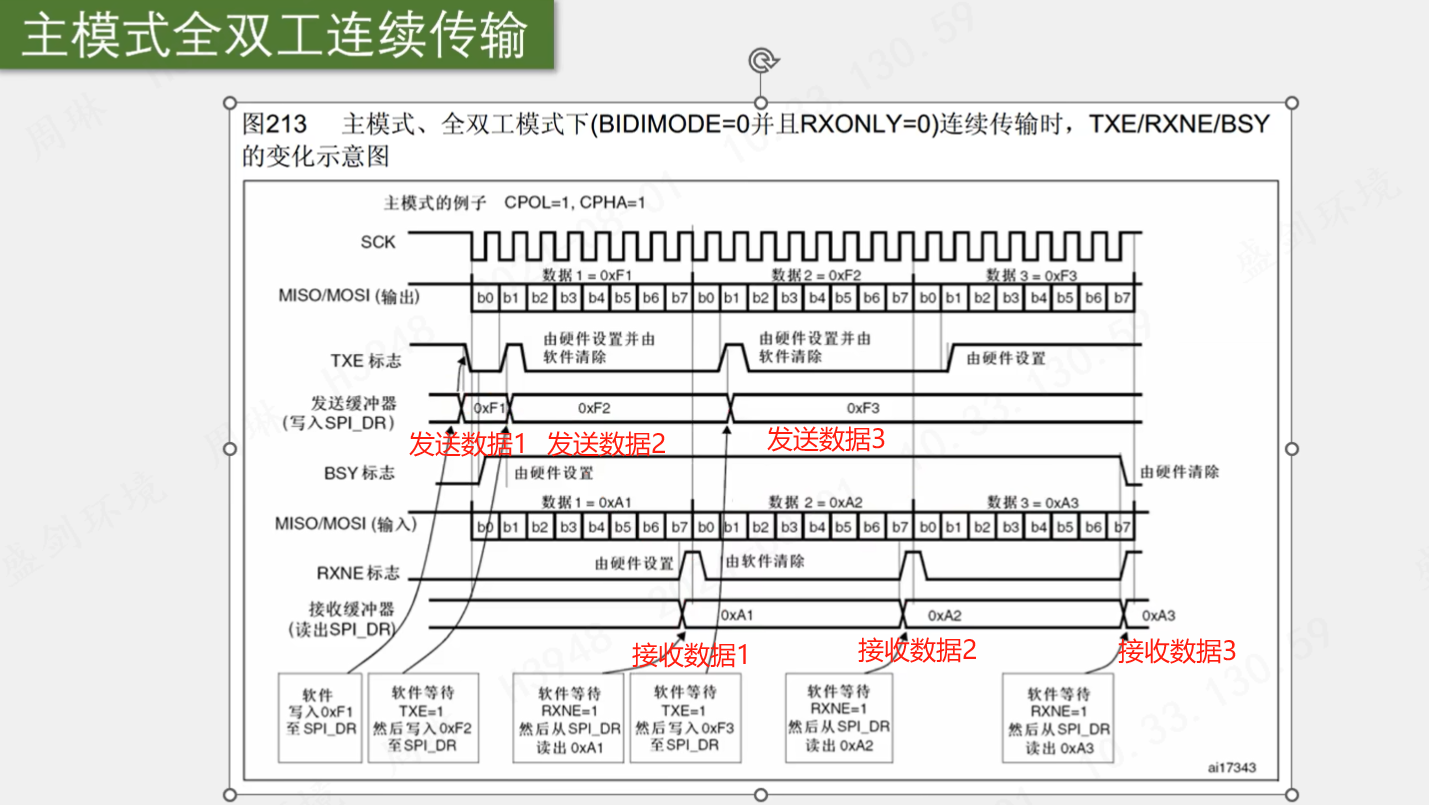

（2）数据交换

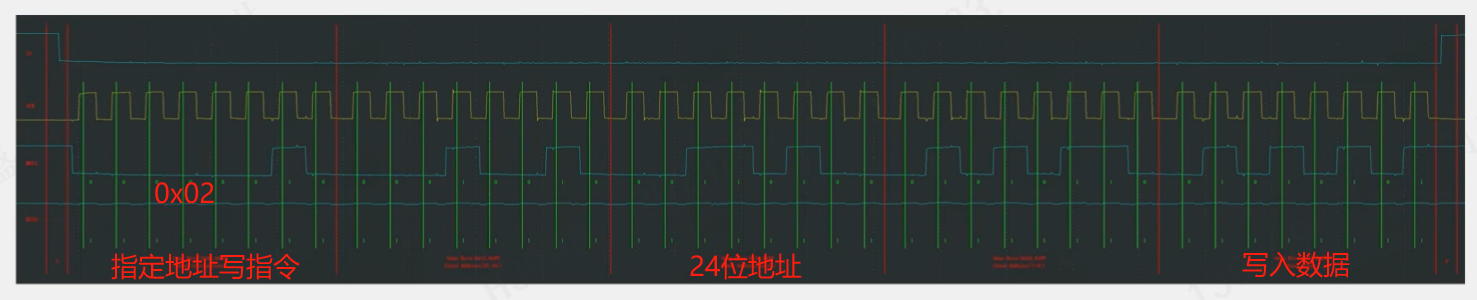

指定地址写

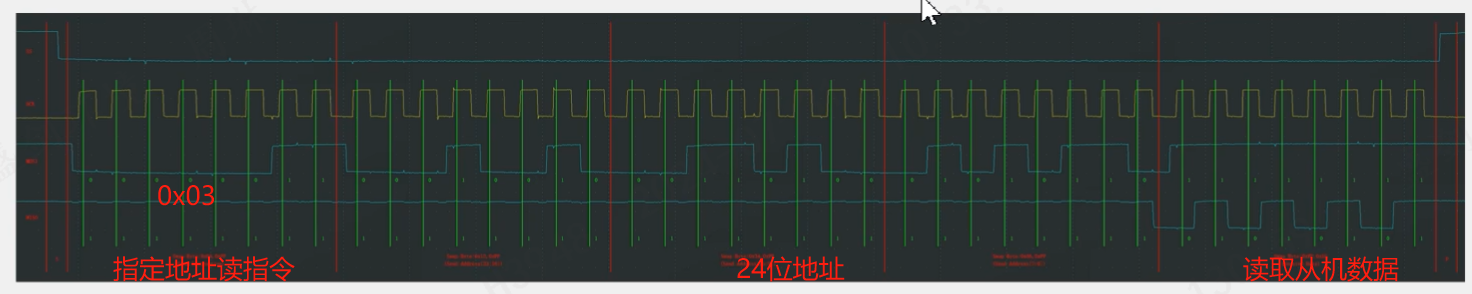

指定地址读

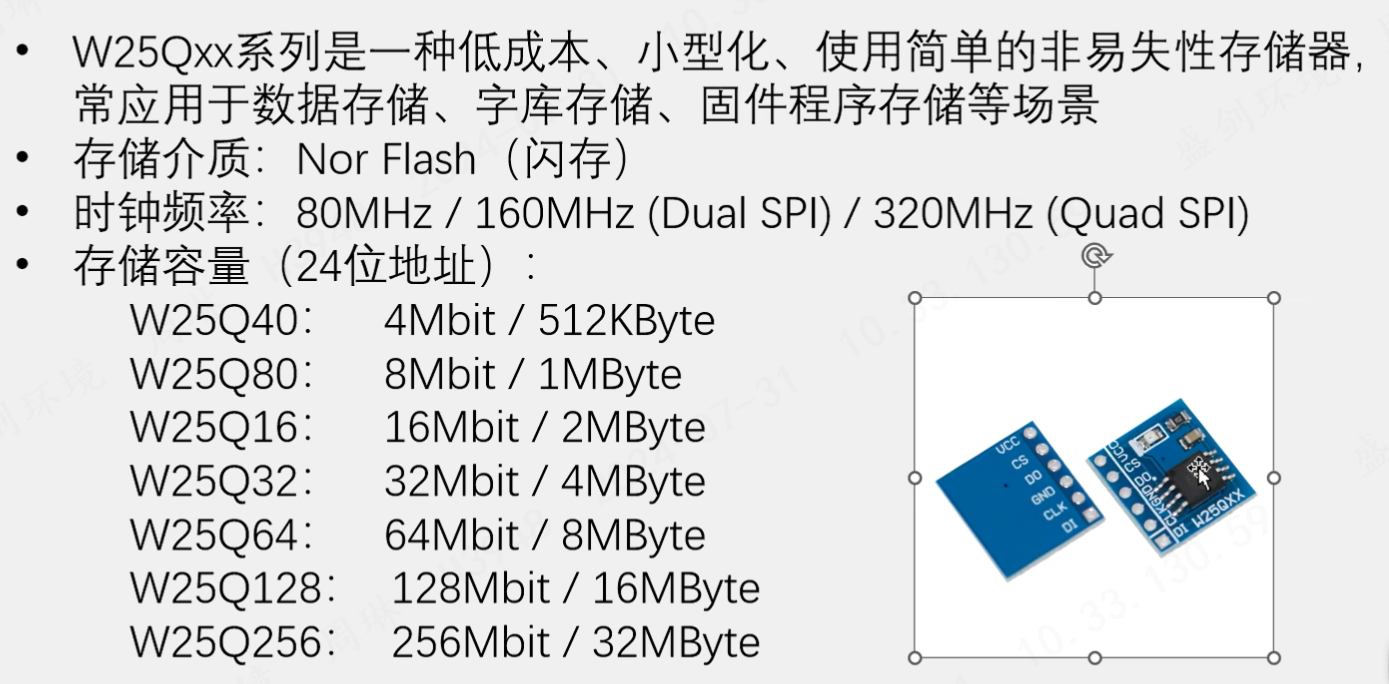

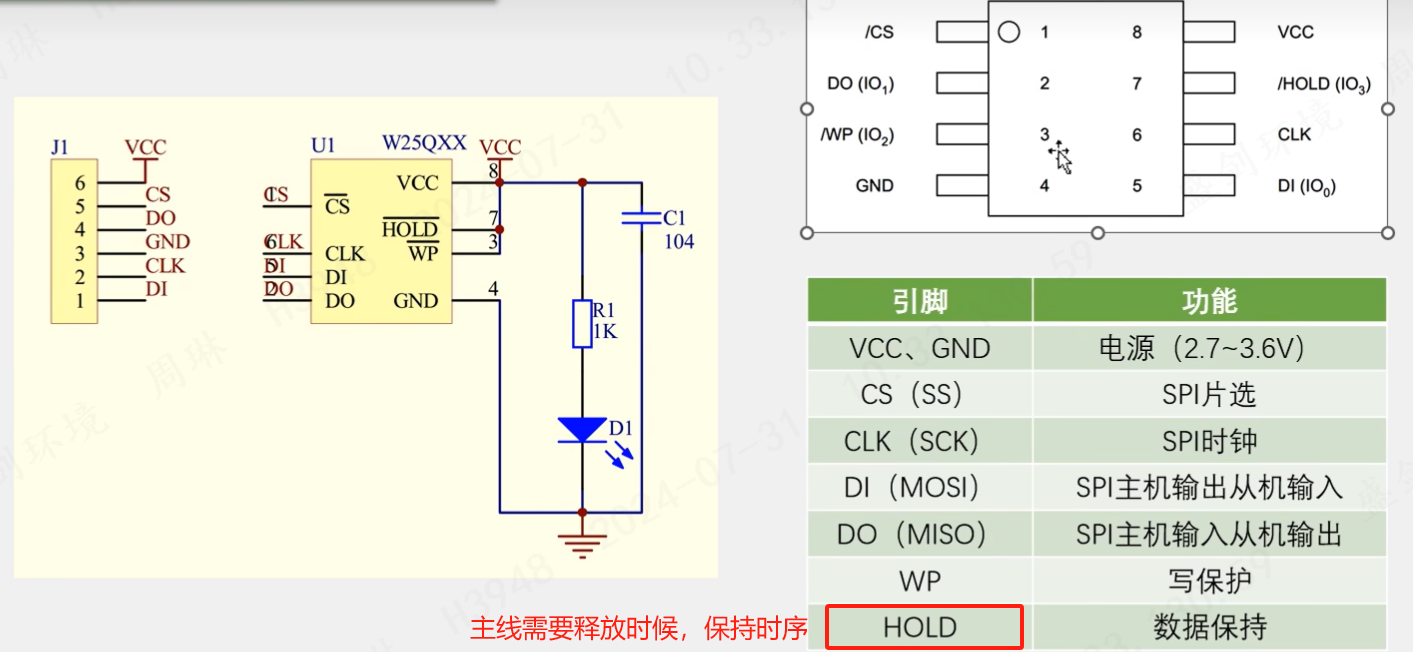

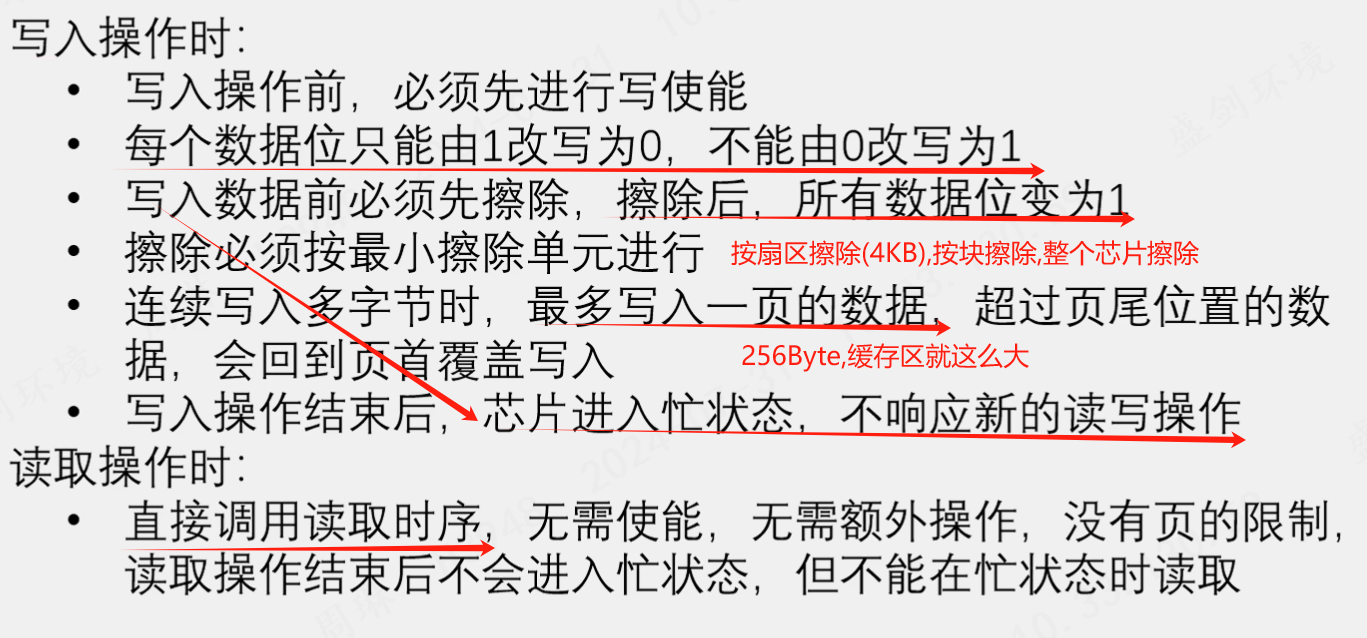

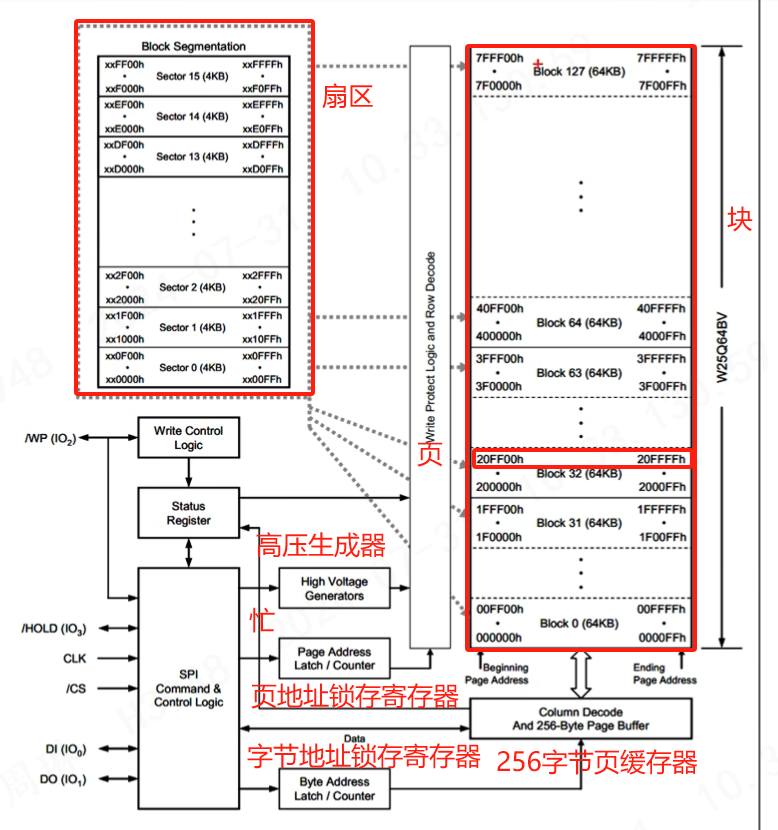

W25Q64（Flash闪存）

存储空间->块->扇区->页，每页256byte

状态寄存器1

Busy:1进入忙状态，不响应

Wel:1写使能，可以进行写操作，之后会自动置0

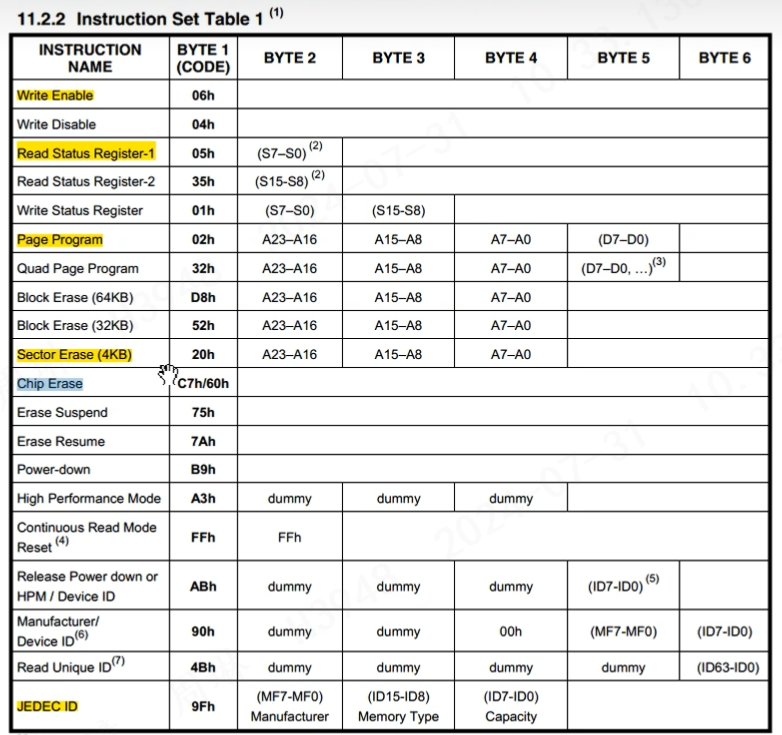

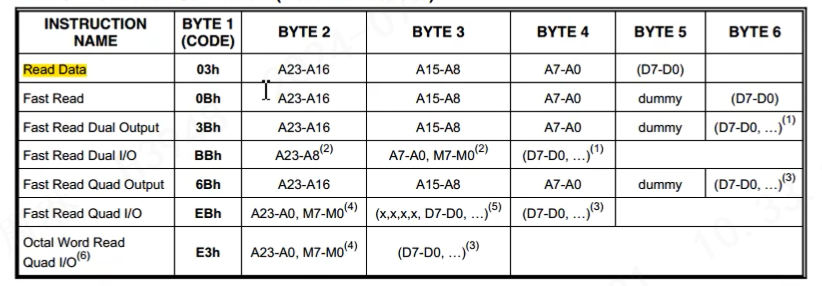

指令集

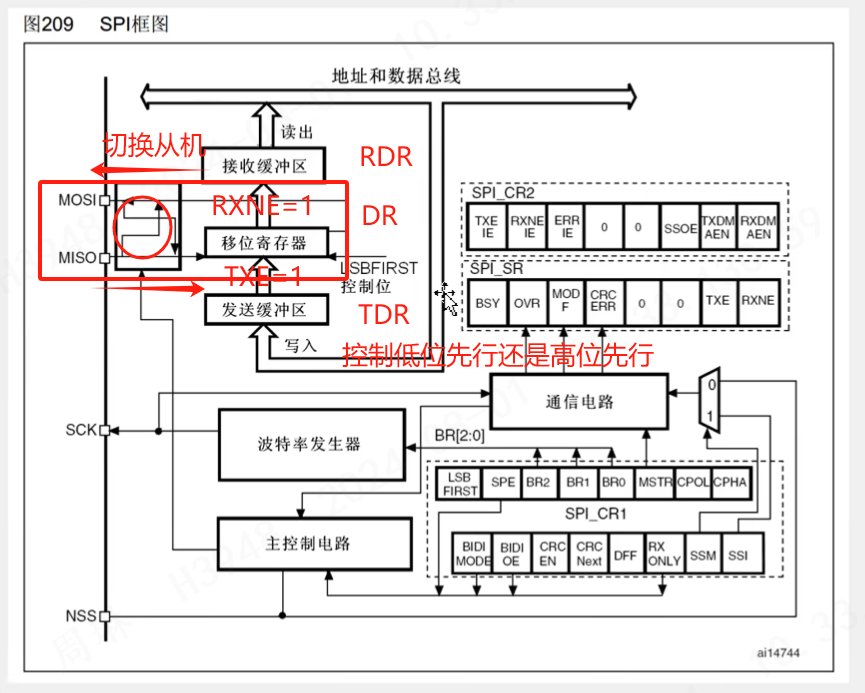

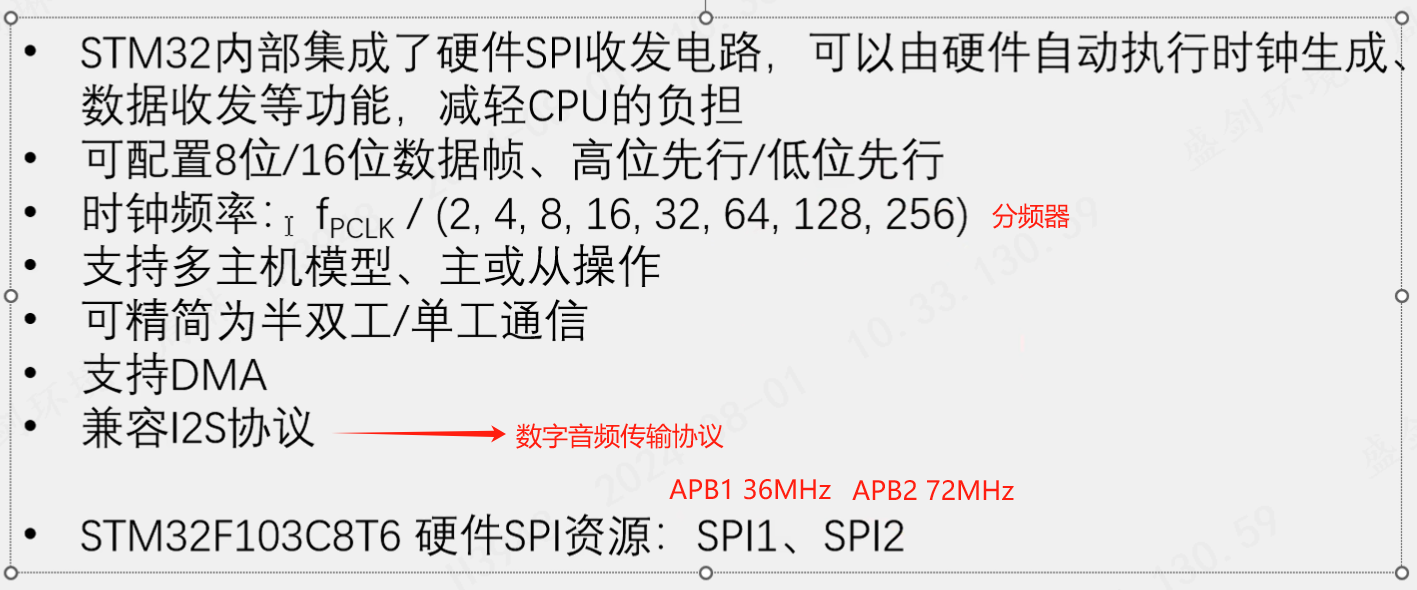

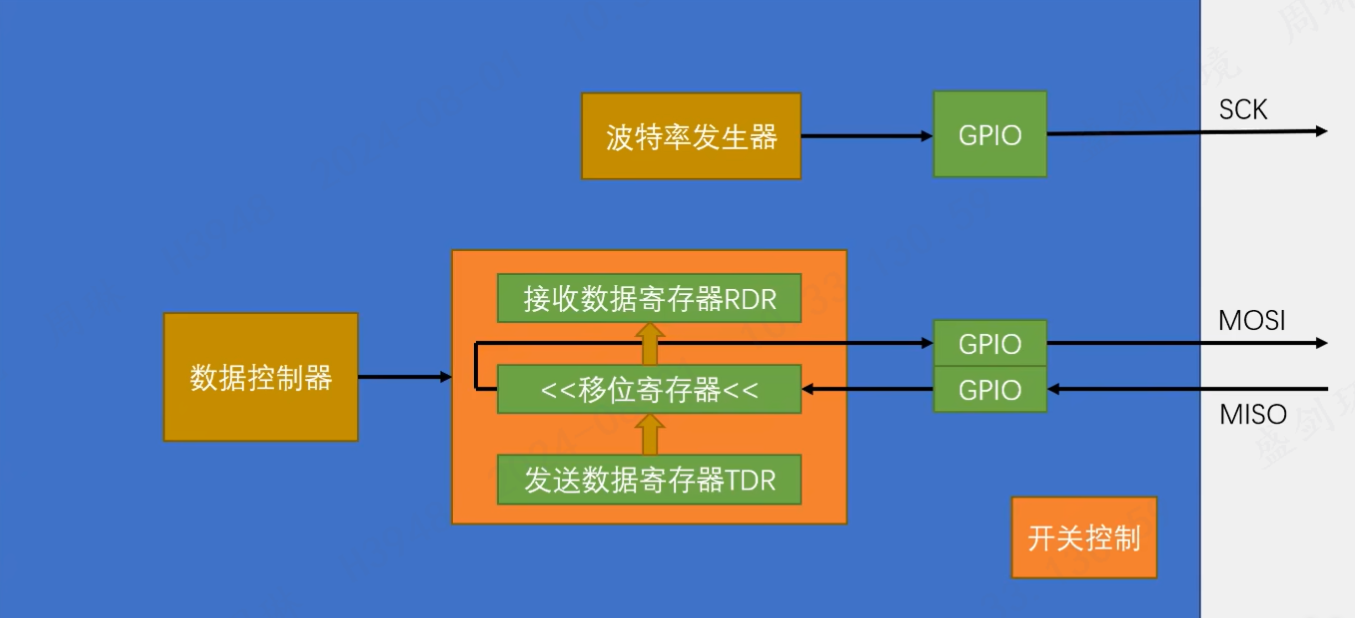

SPI硬件外设

13 Unix时间戳

以1970年1月1日00:00:00开始计时得到的一个秒数

GMT:以伦敦的格林尼治为标准，将地球绕太阳转一圈的时间分为24小时，其他时区需要进行相应的偏移

UTC:铯原子的多少周期为1秒标准，进行计数，因为地球越转越慢，会出现误差，每出现0.9秒误差设置一闰秒

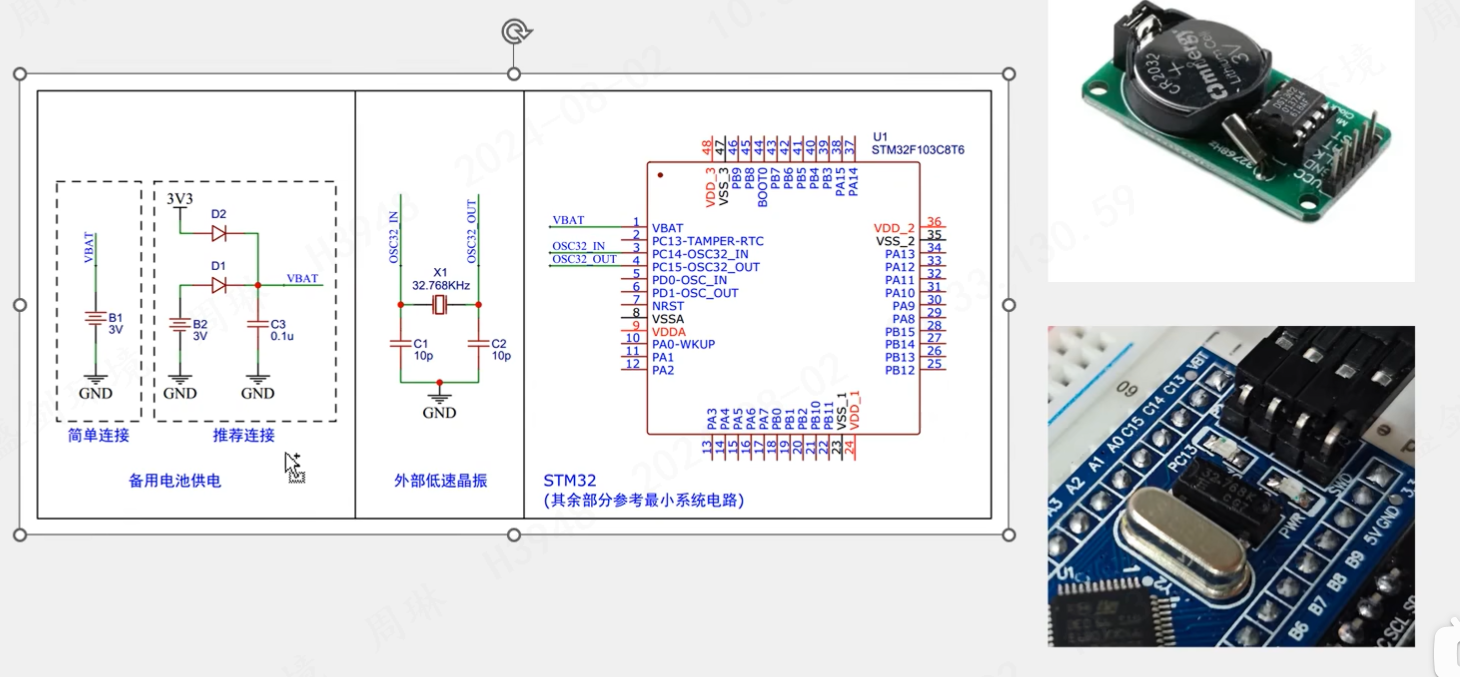

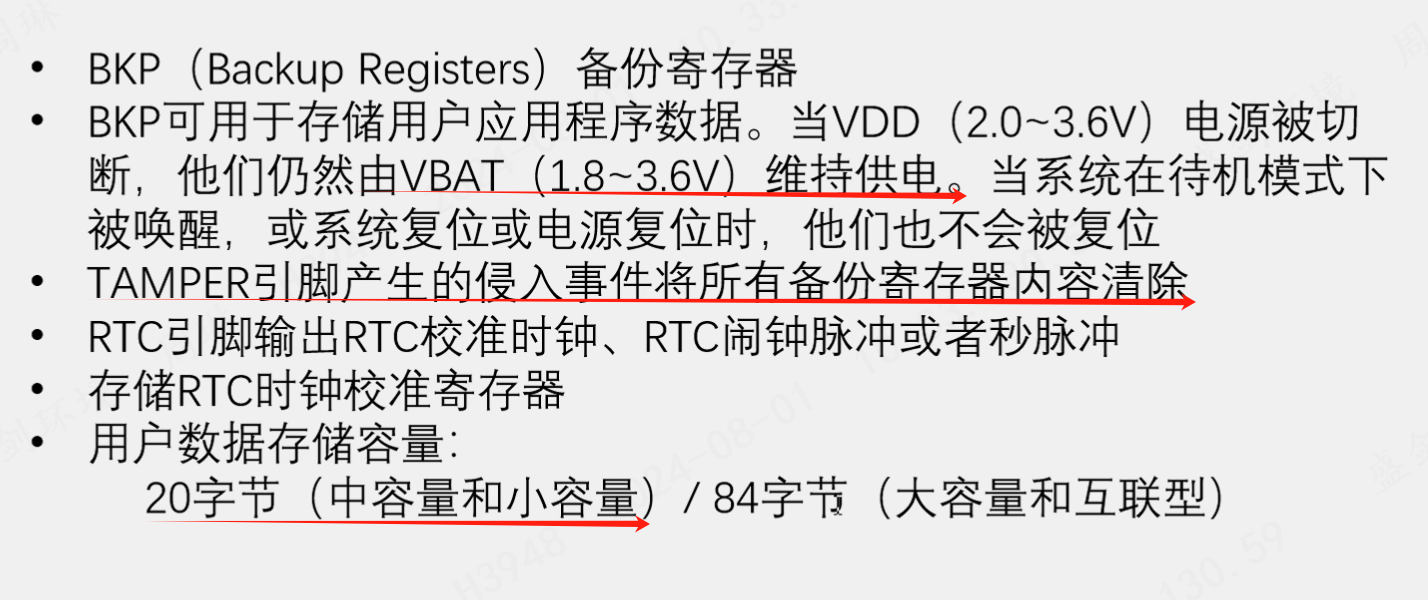

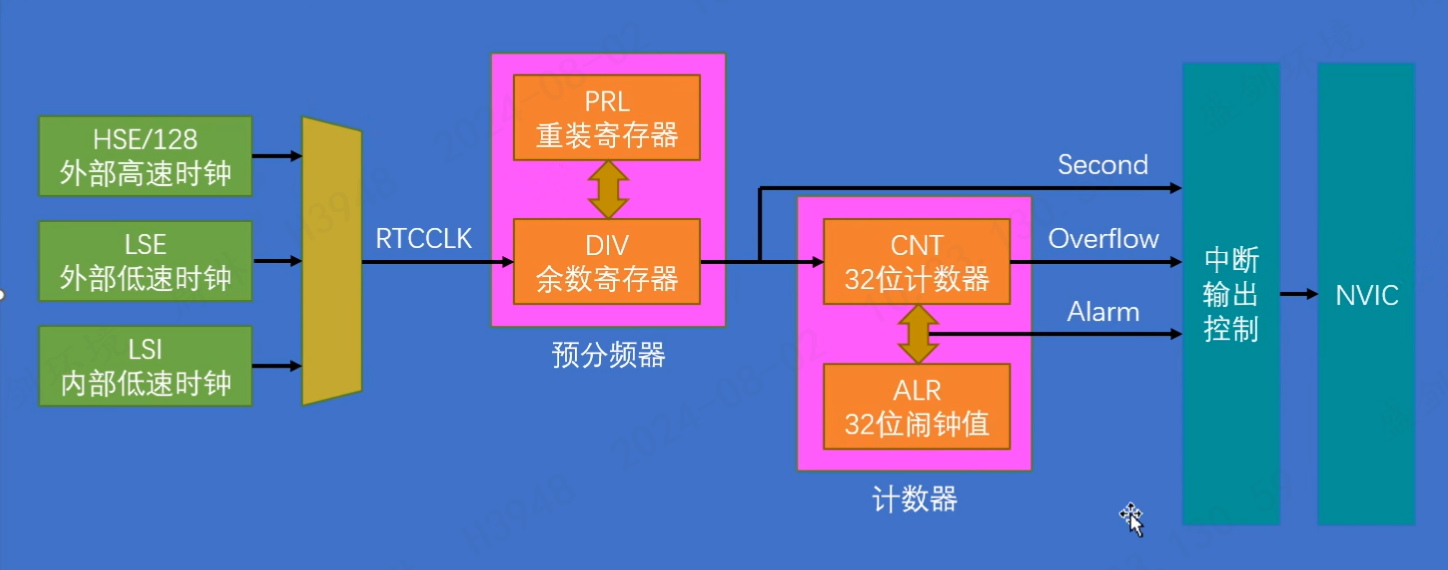

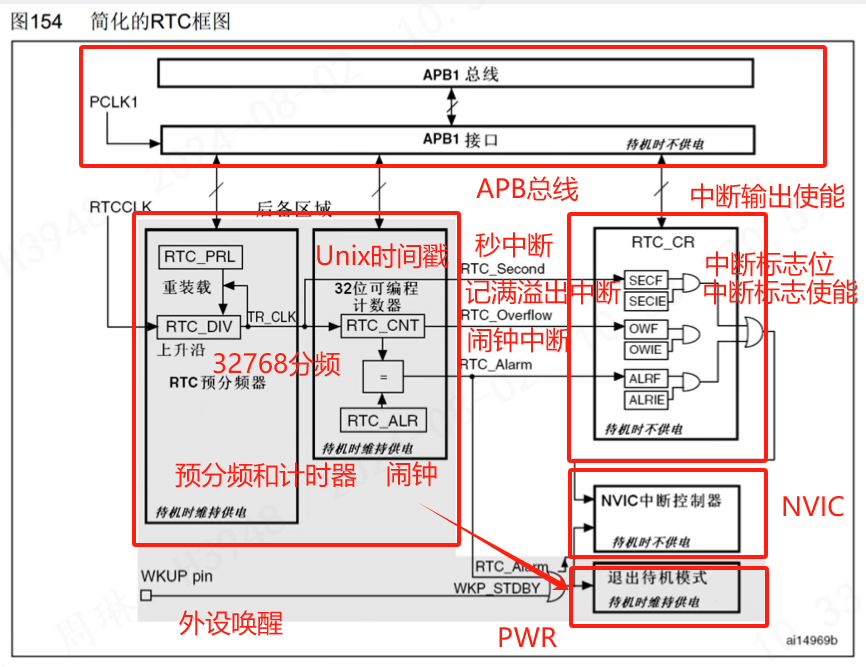

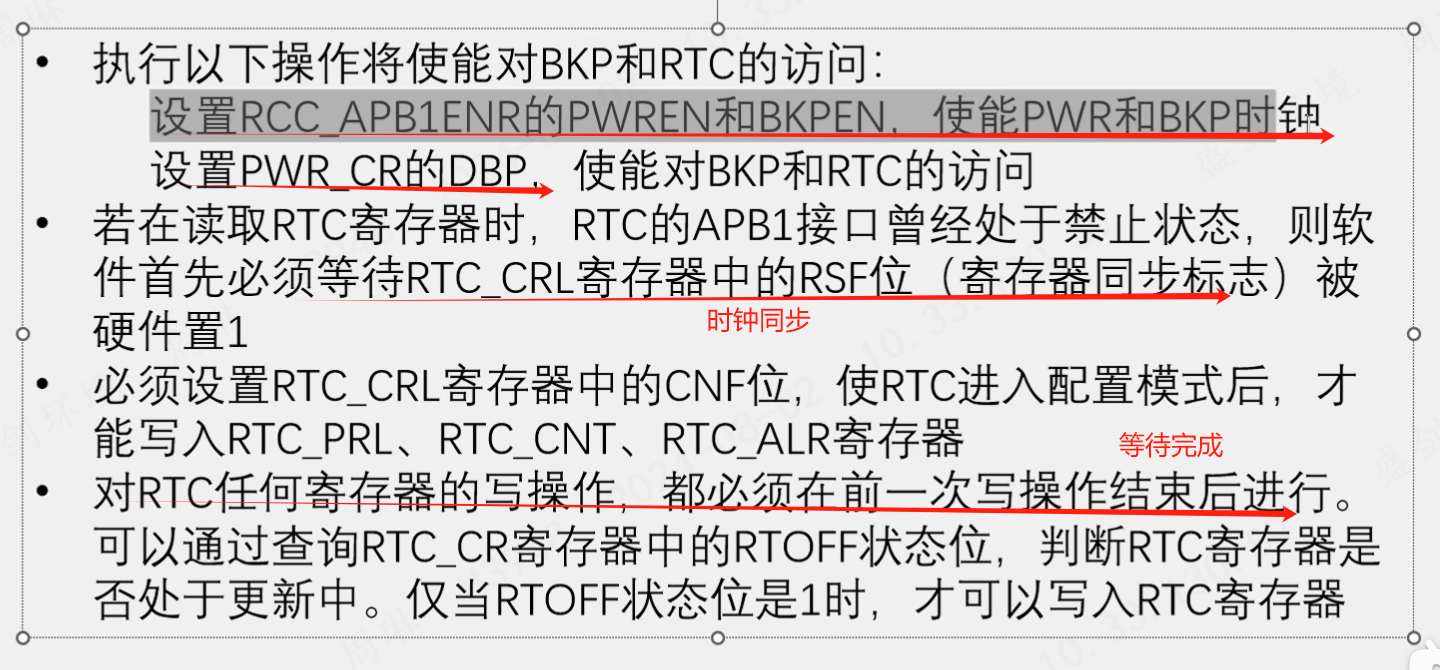

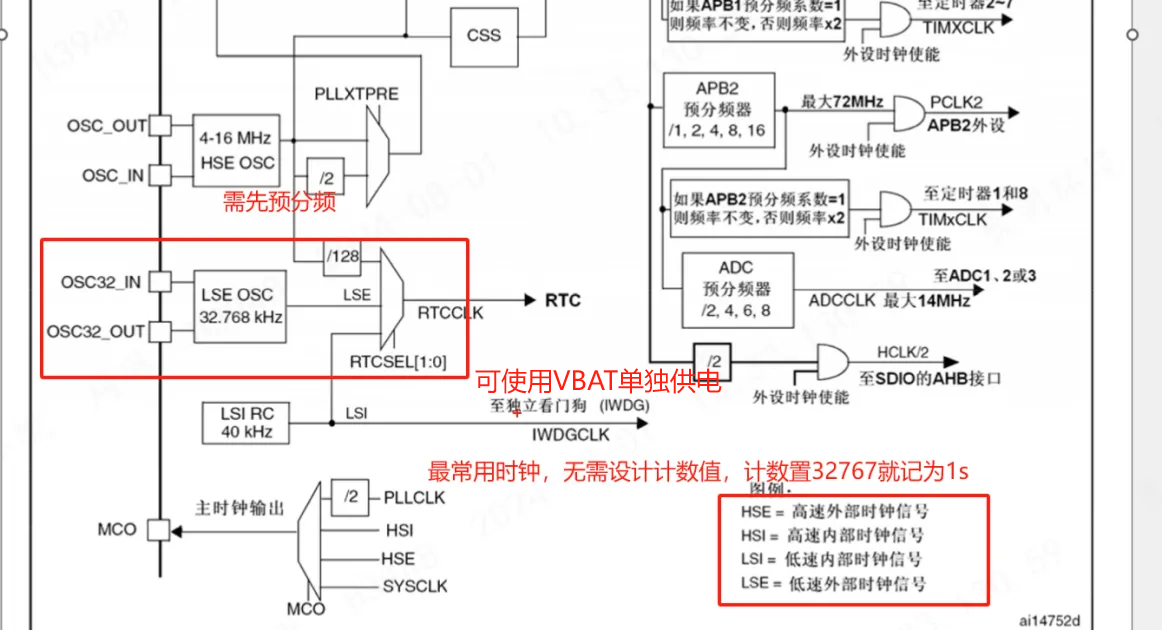

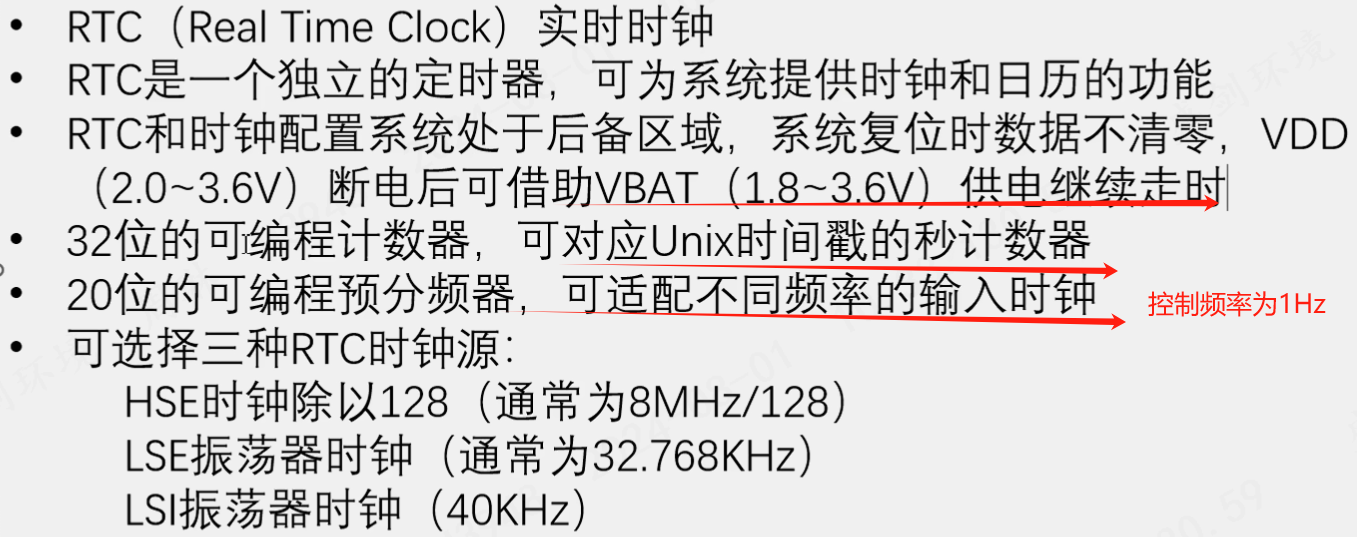

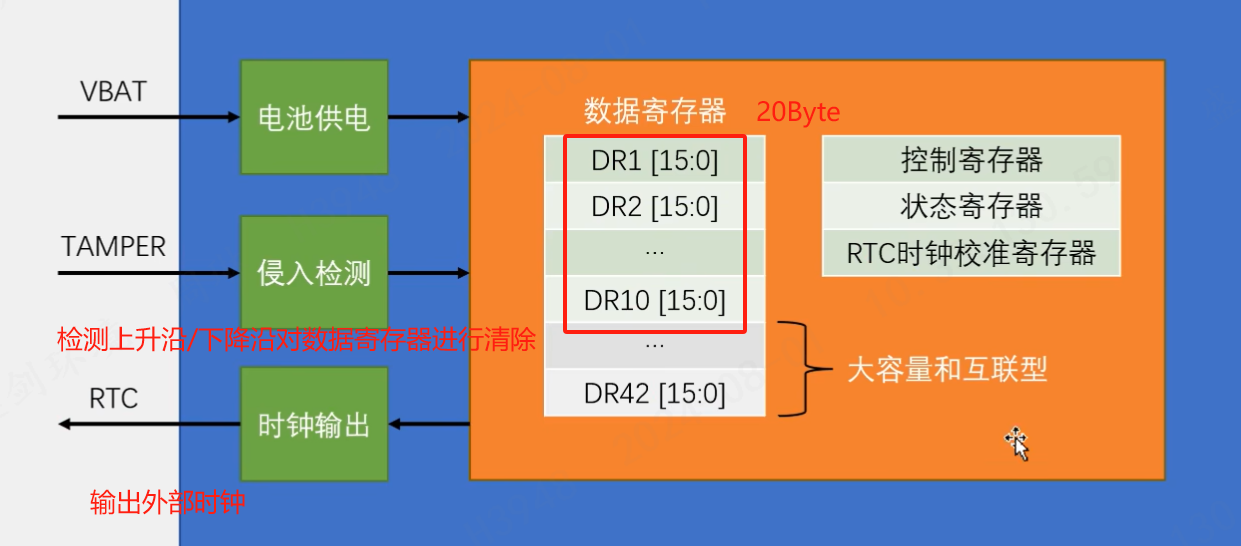

14 BKP&RTC

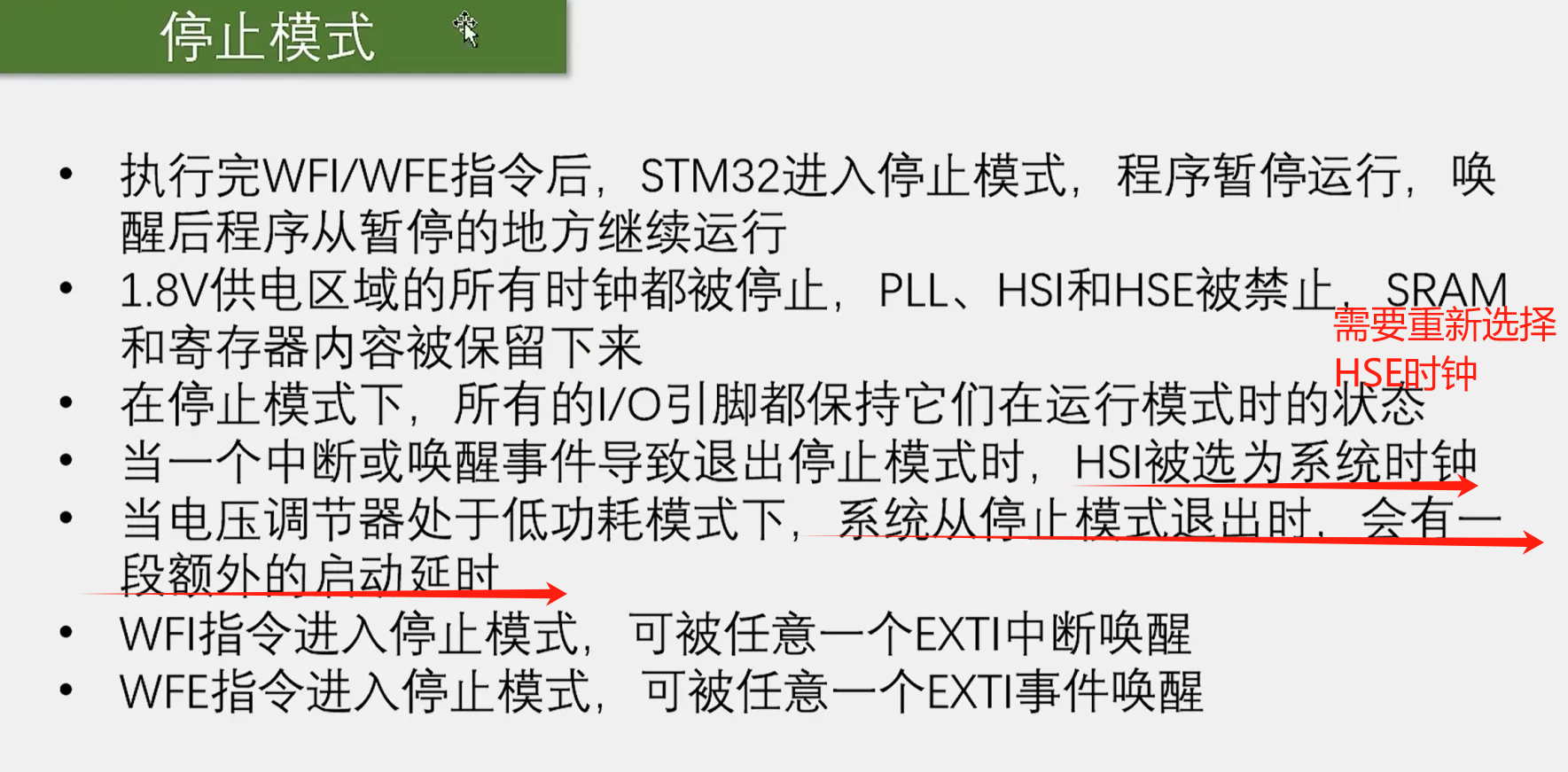

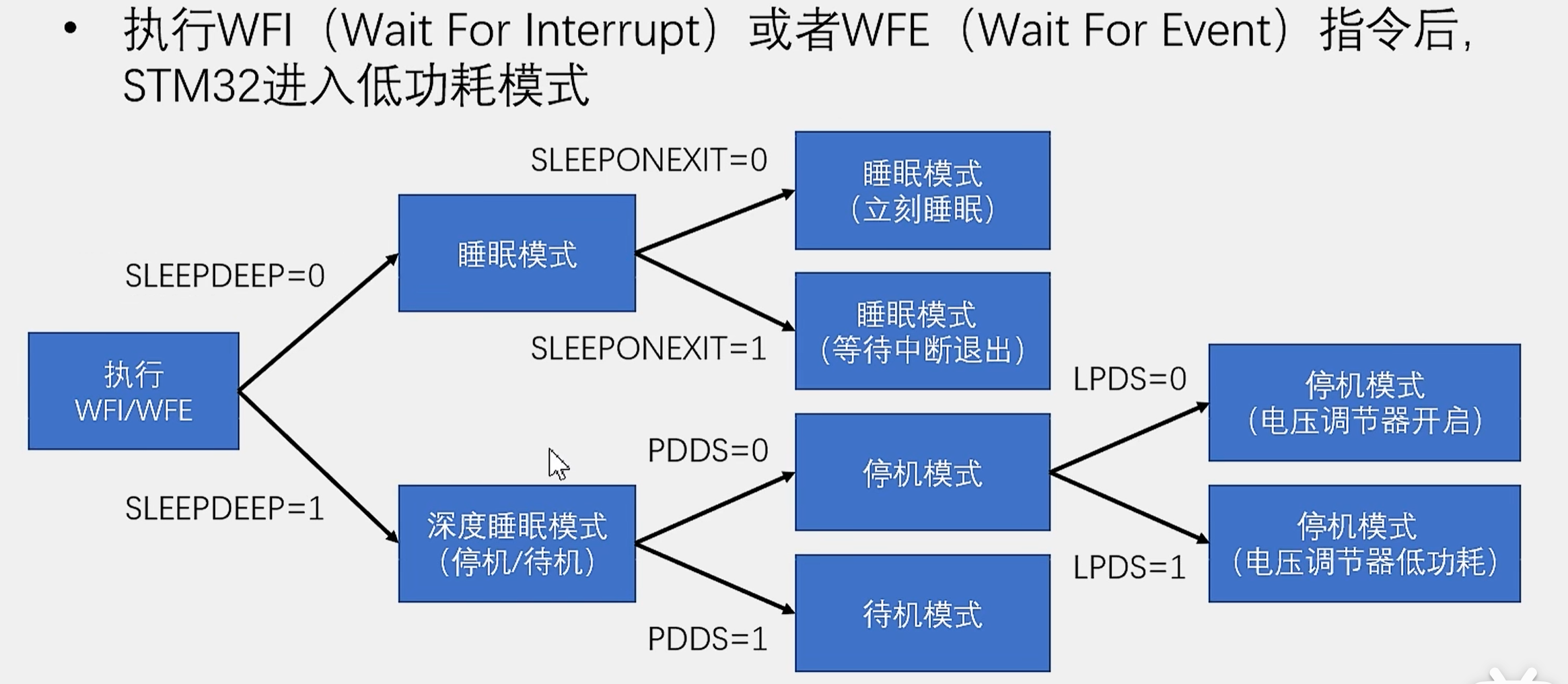

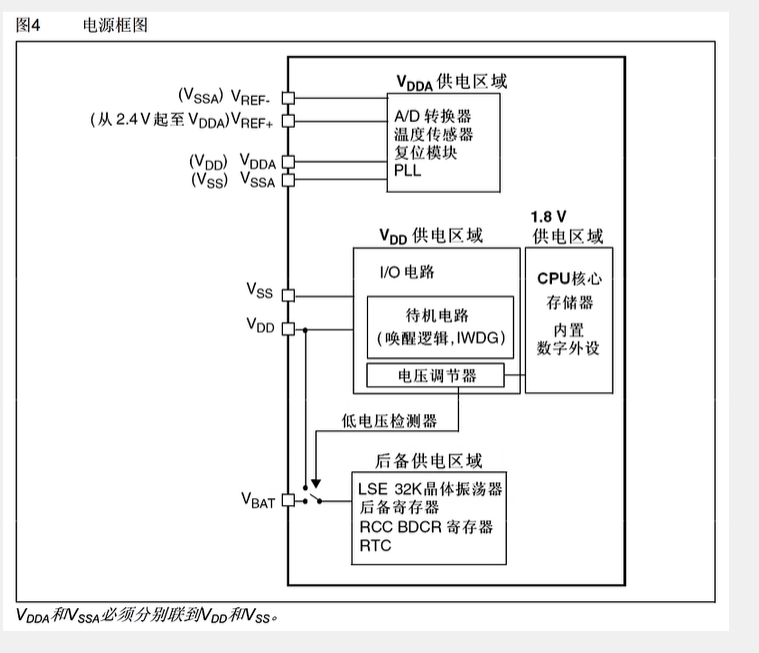

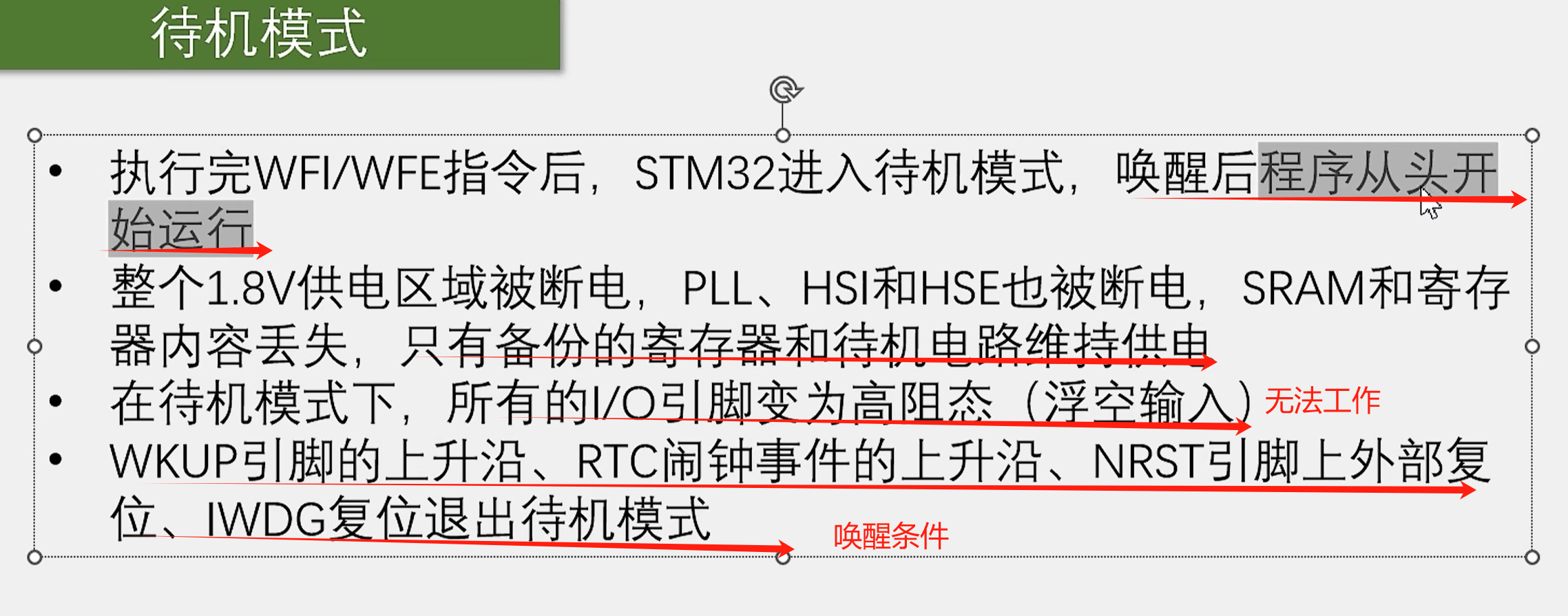

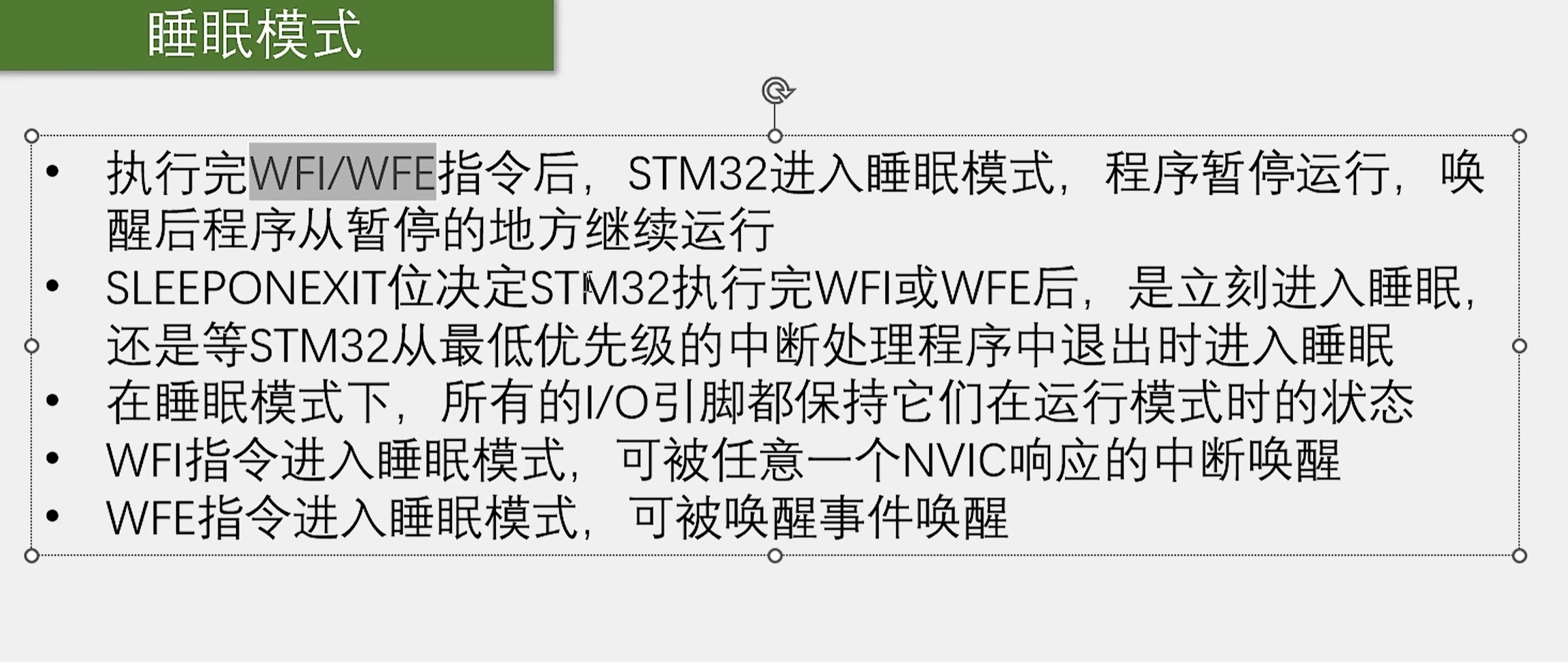

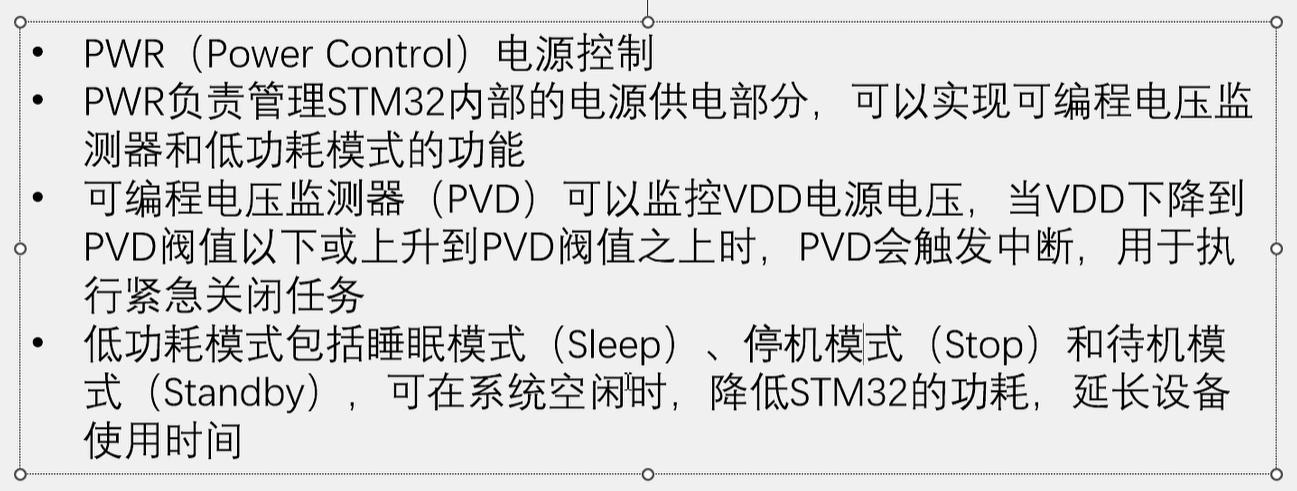

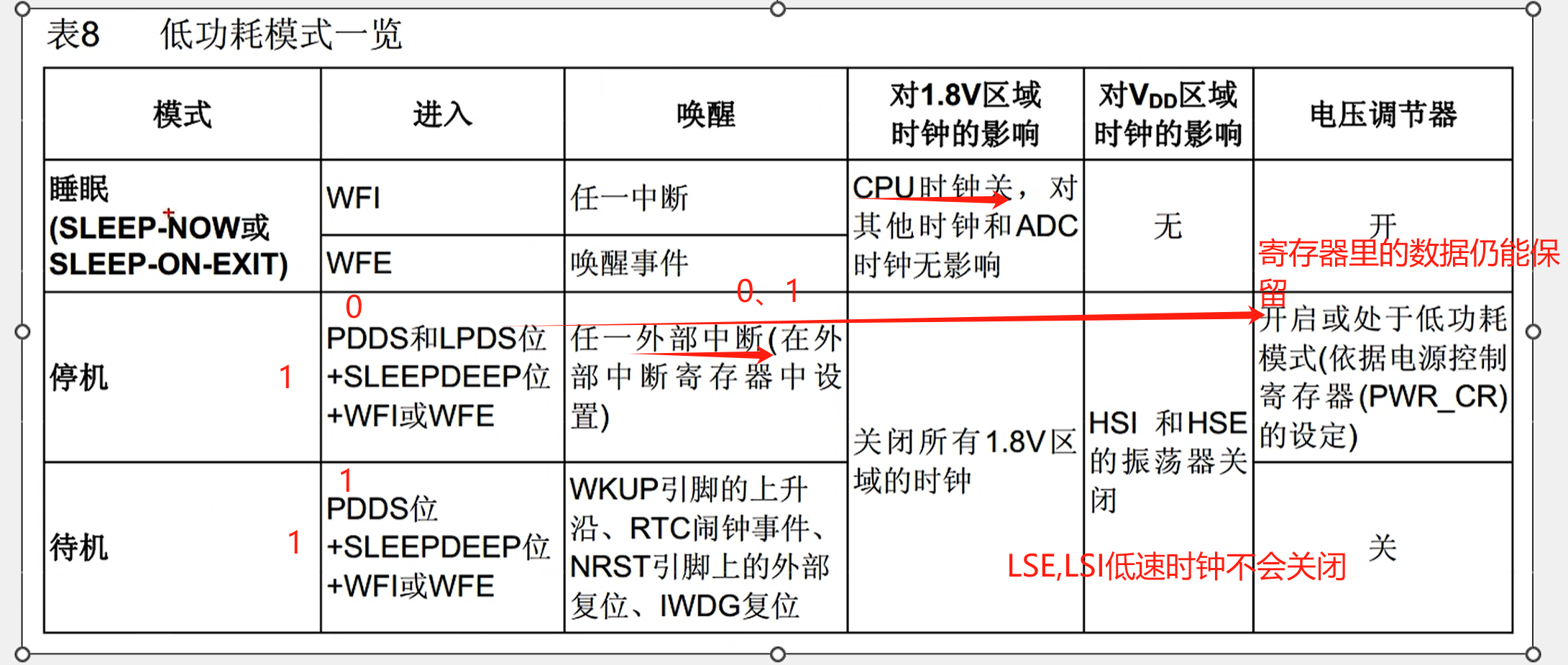

15 PWR电源控制

主频越低，耗电越少，大概成正比关系

No Target Connected 错误需要按住Reset再点击下载松开Rest

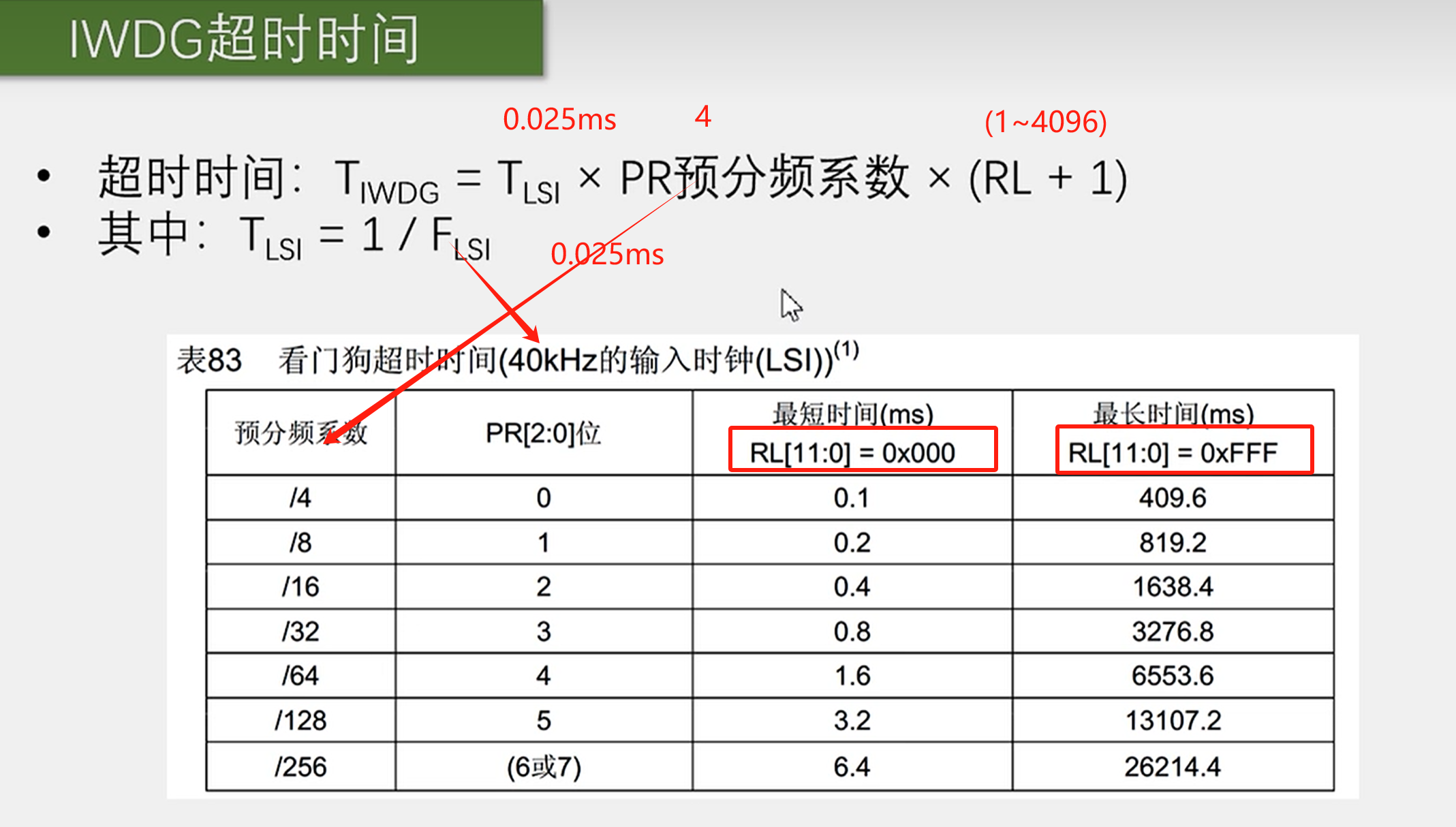

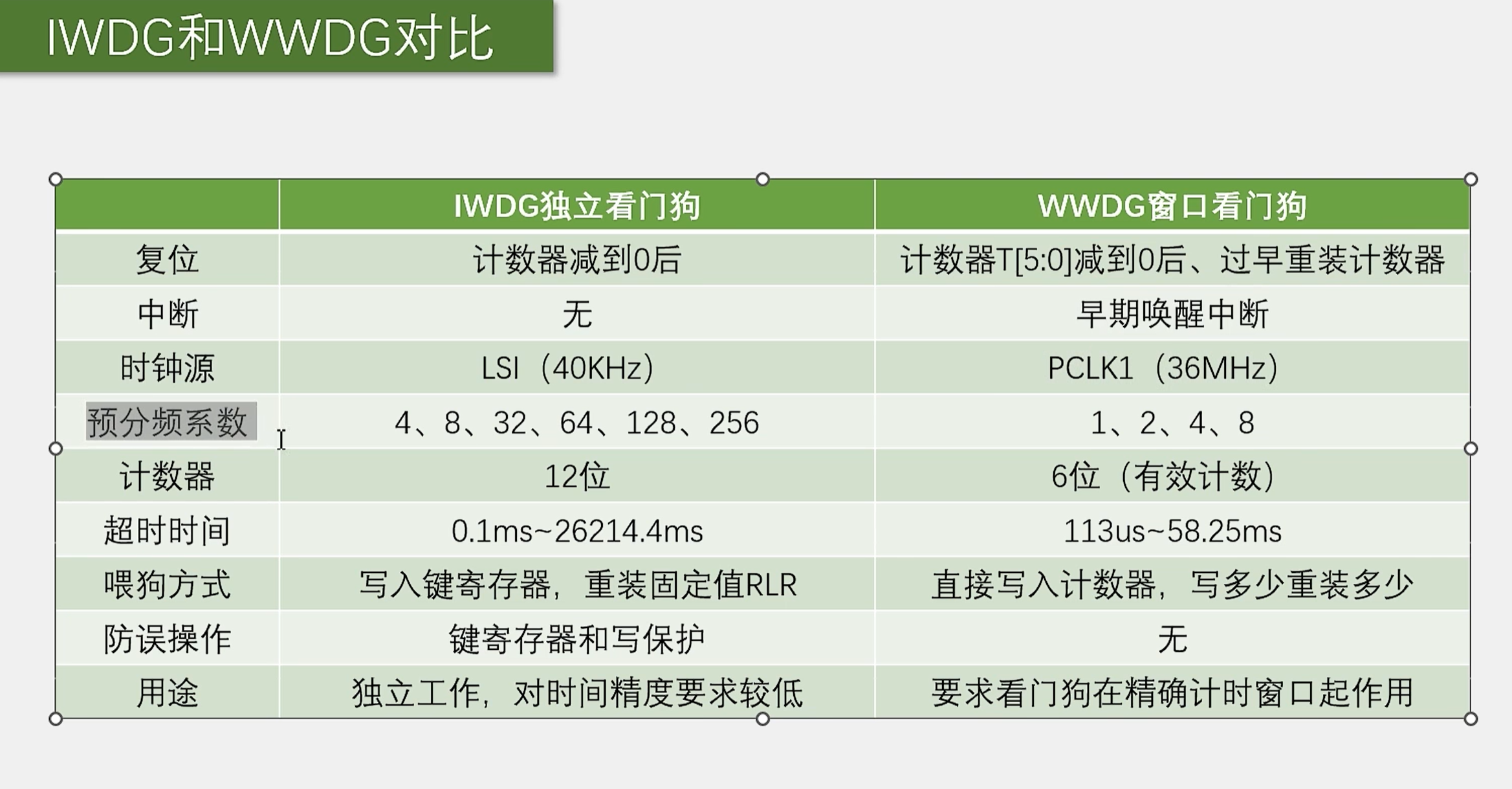

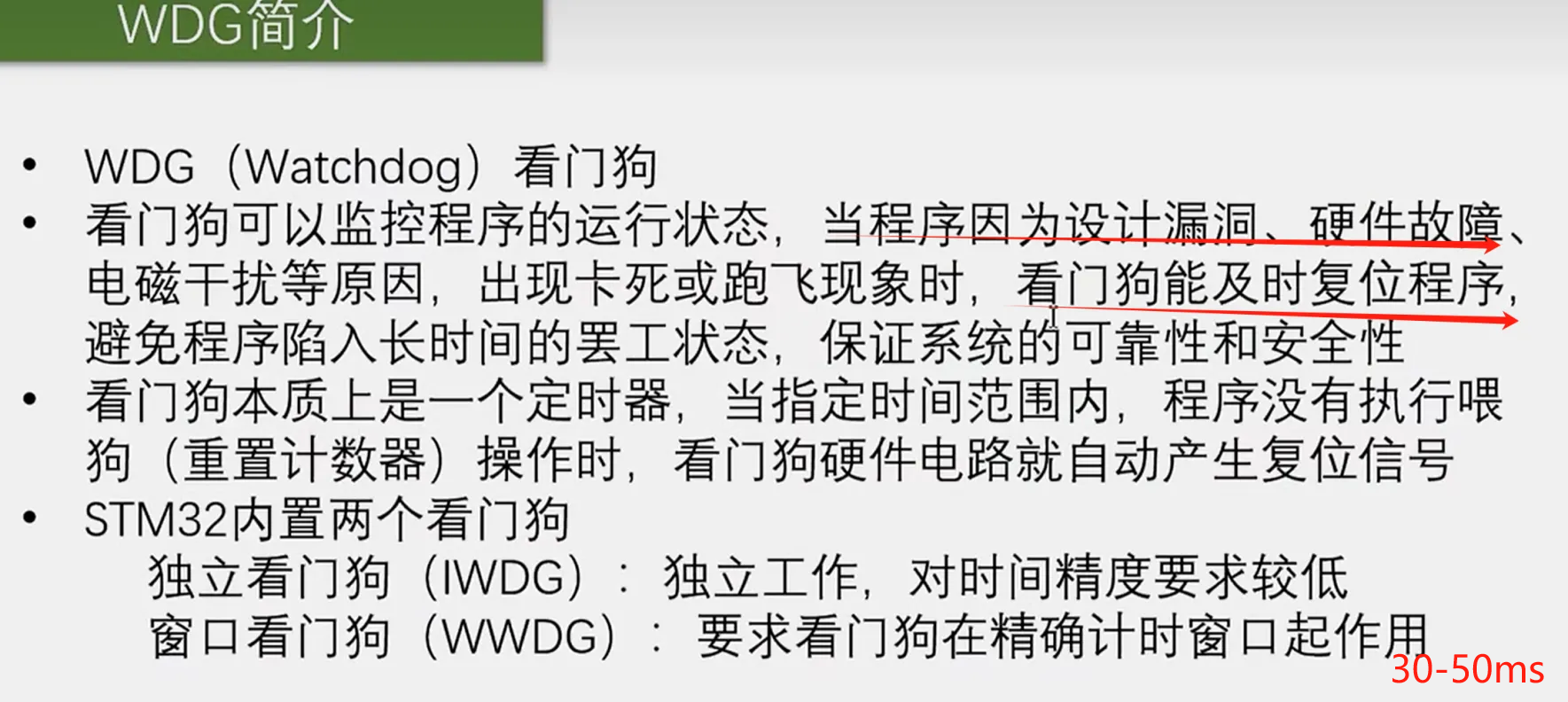

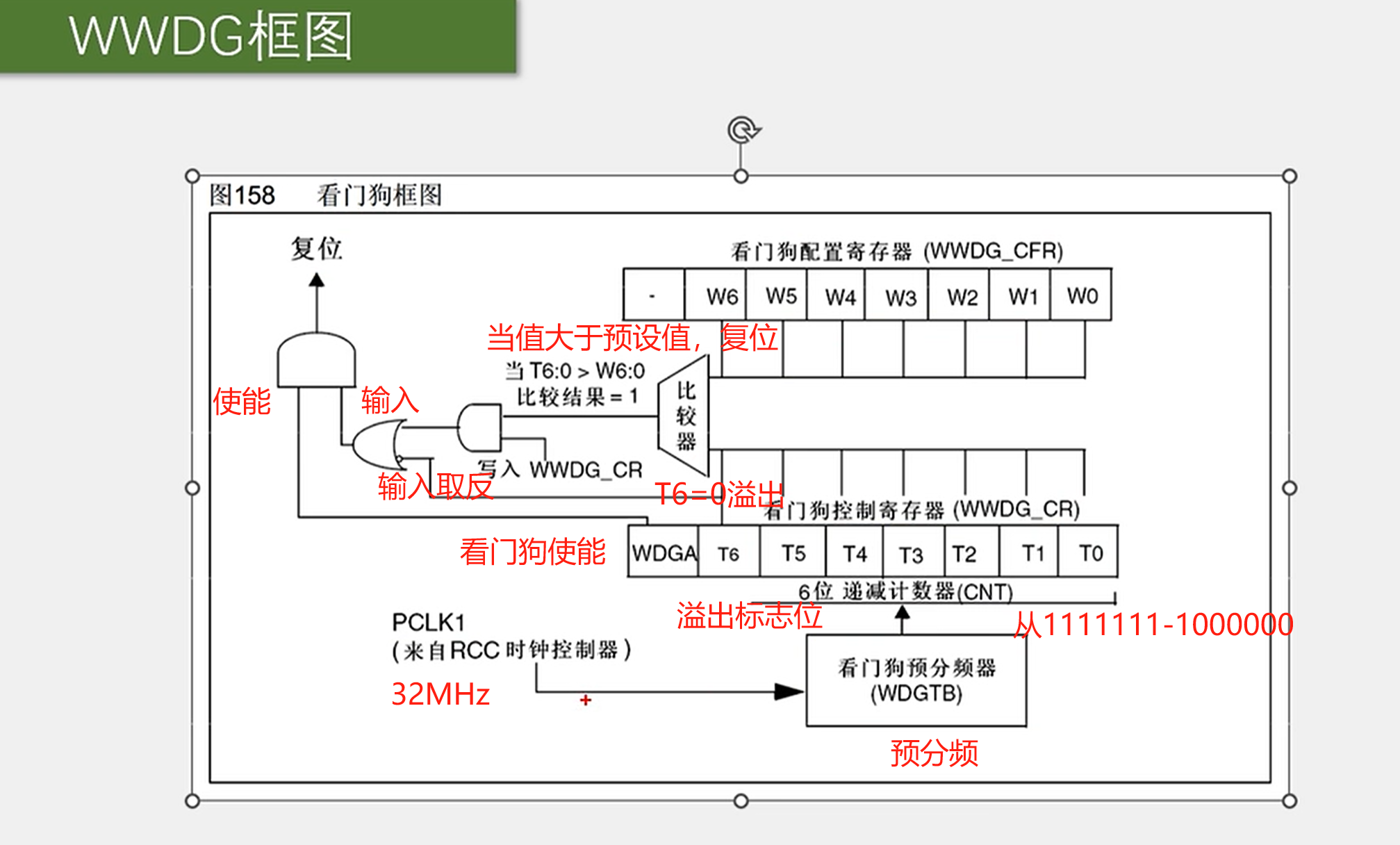

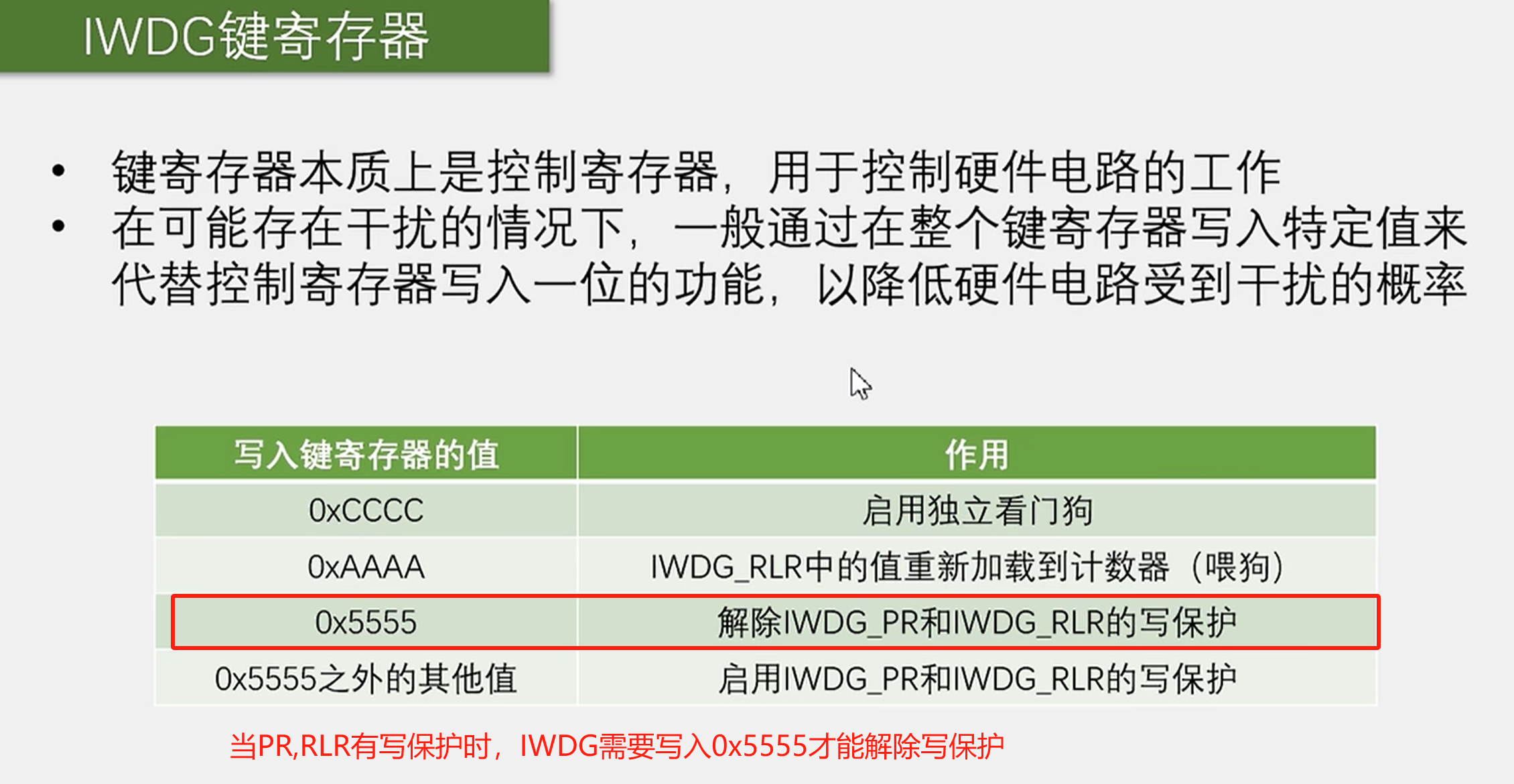

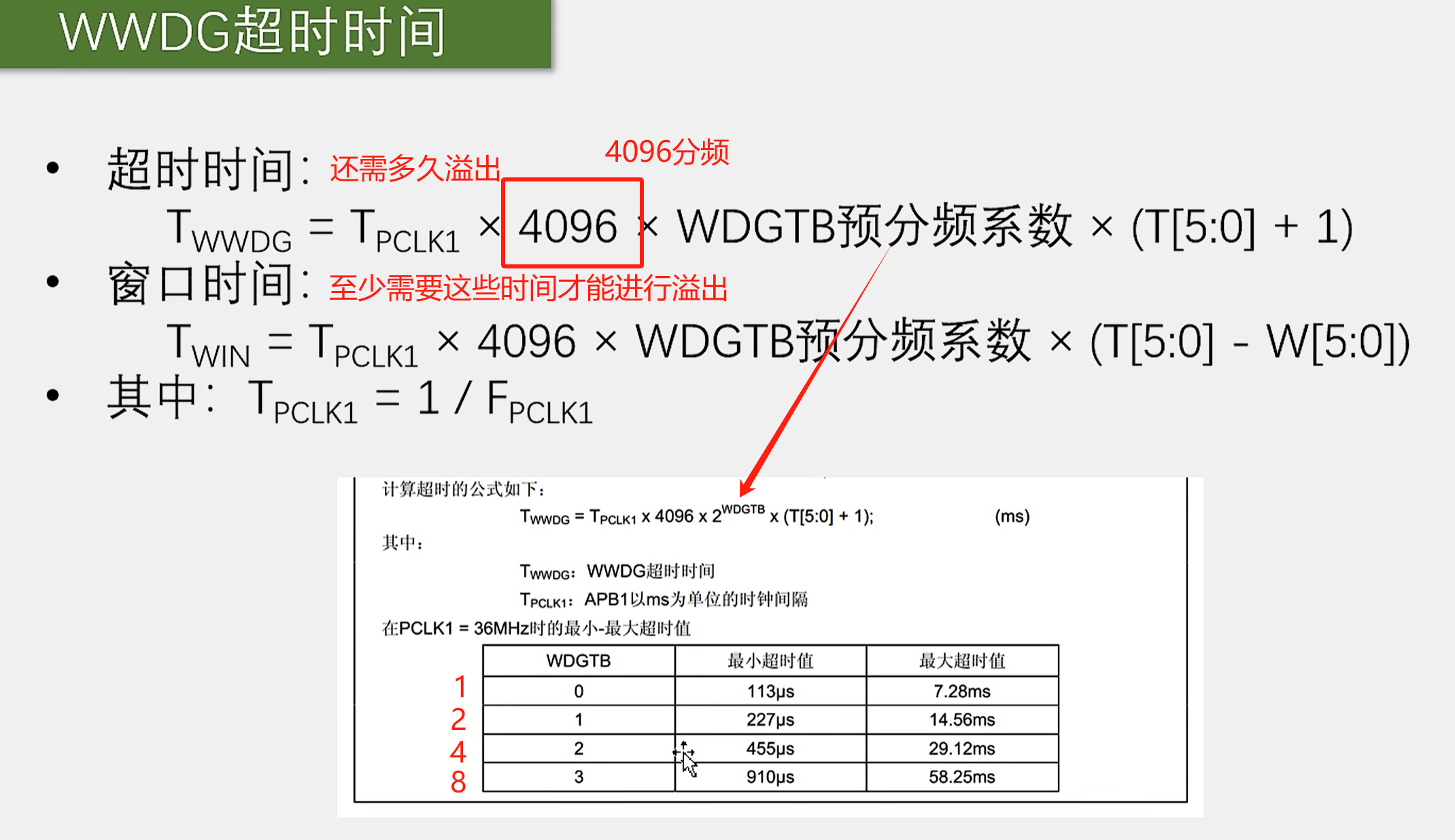

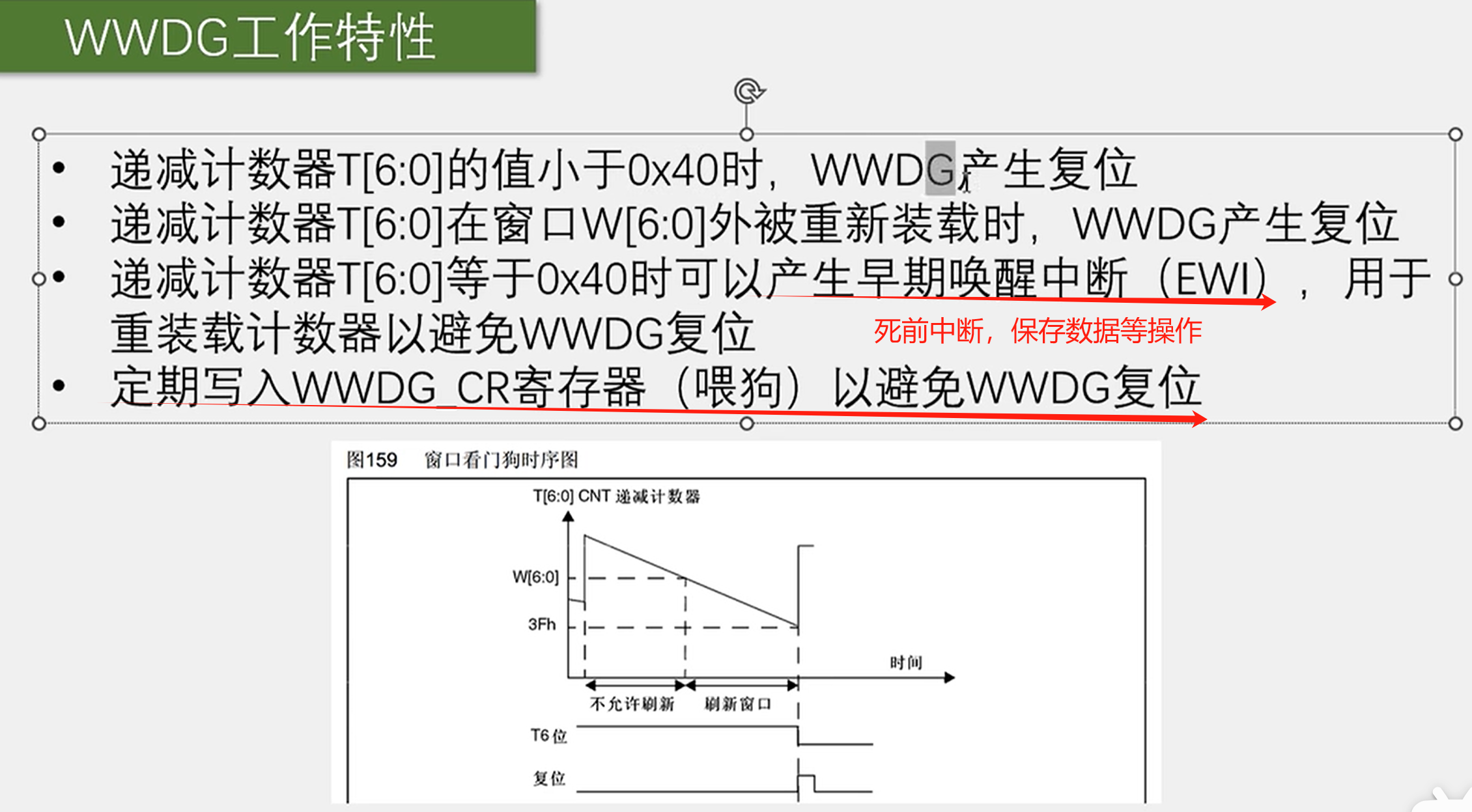

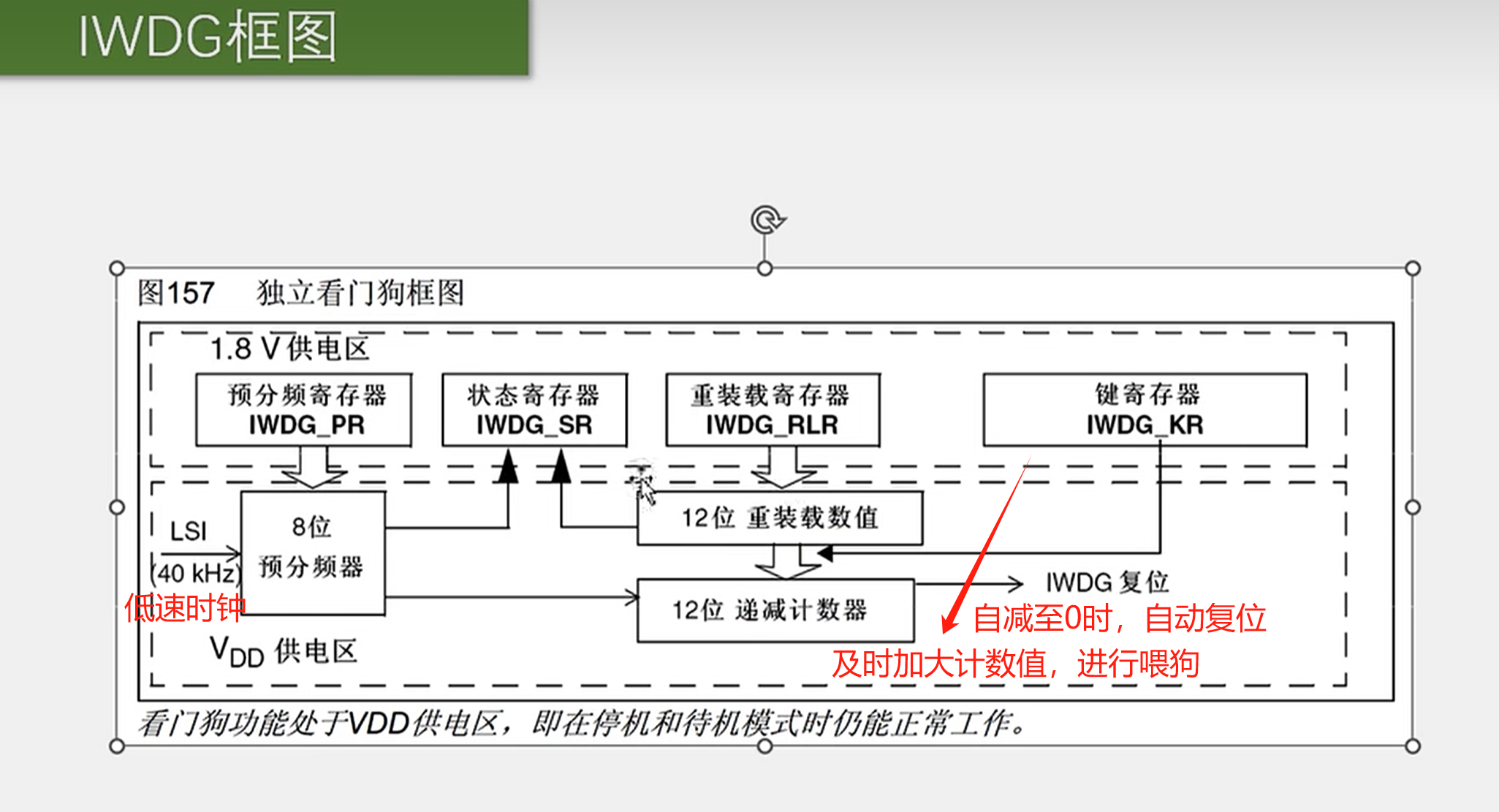

16 WDG看门狗

看门狗启用后，不能关闭

窗口看门狗启用时，T6必须给1

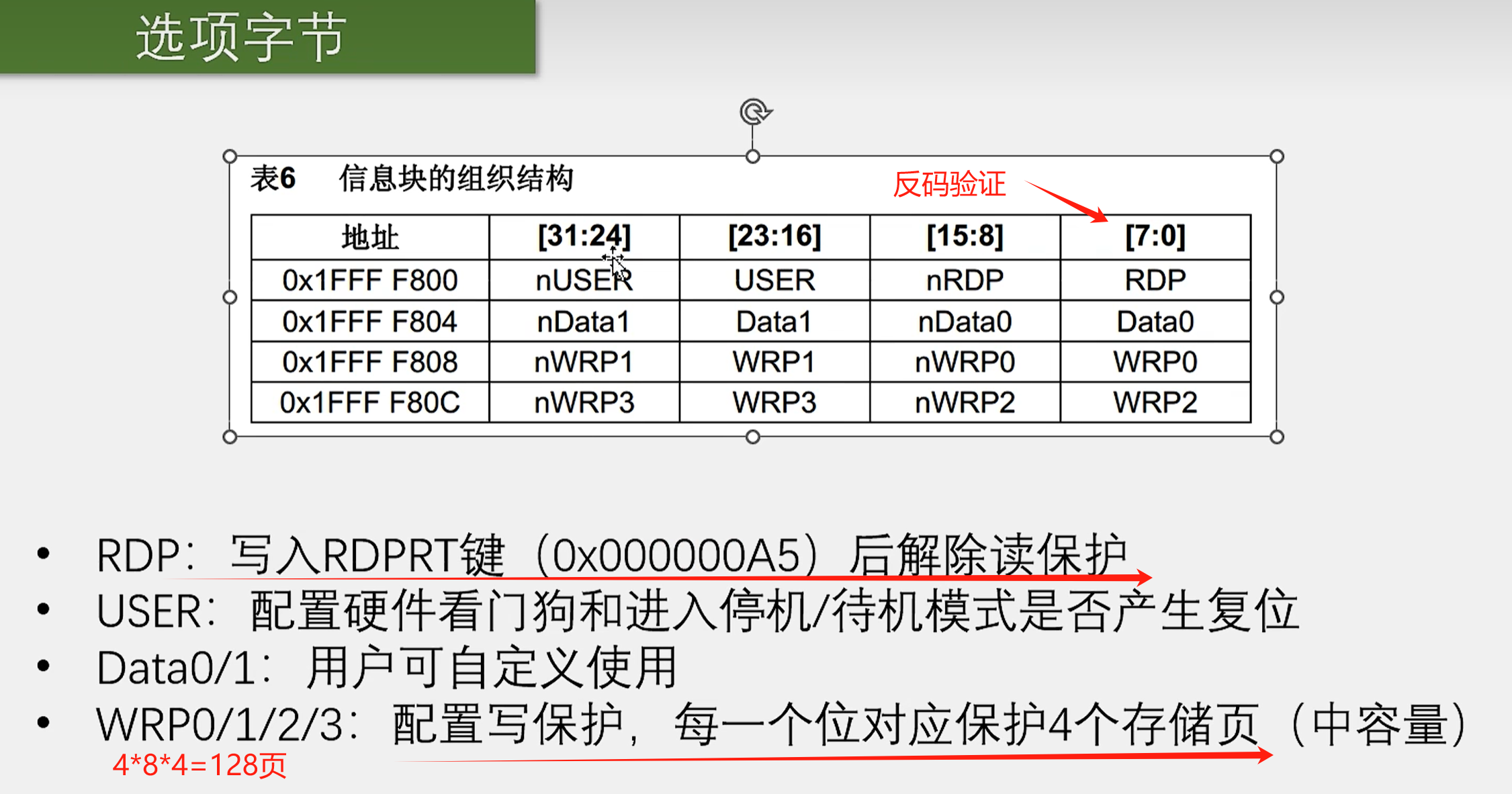

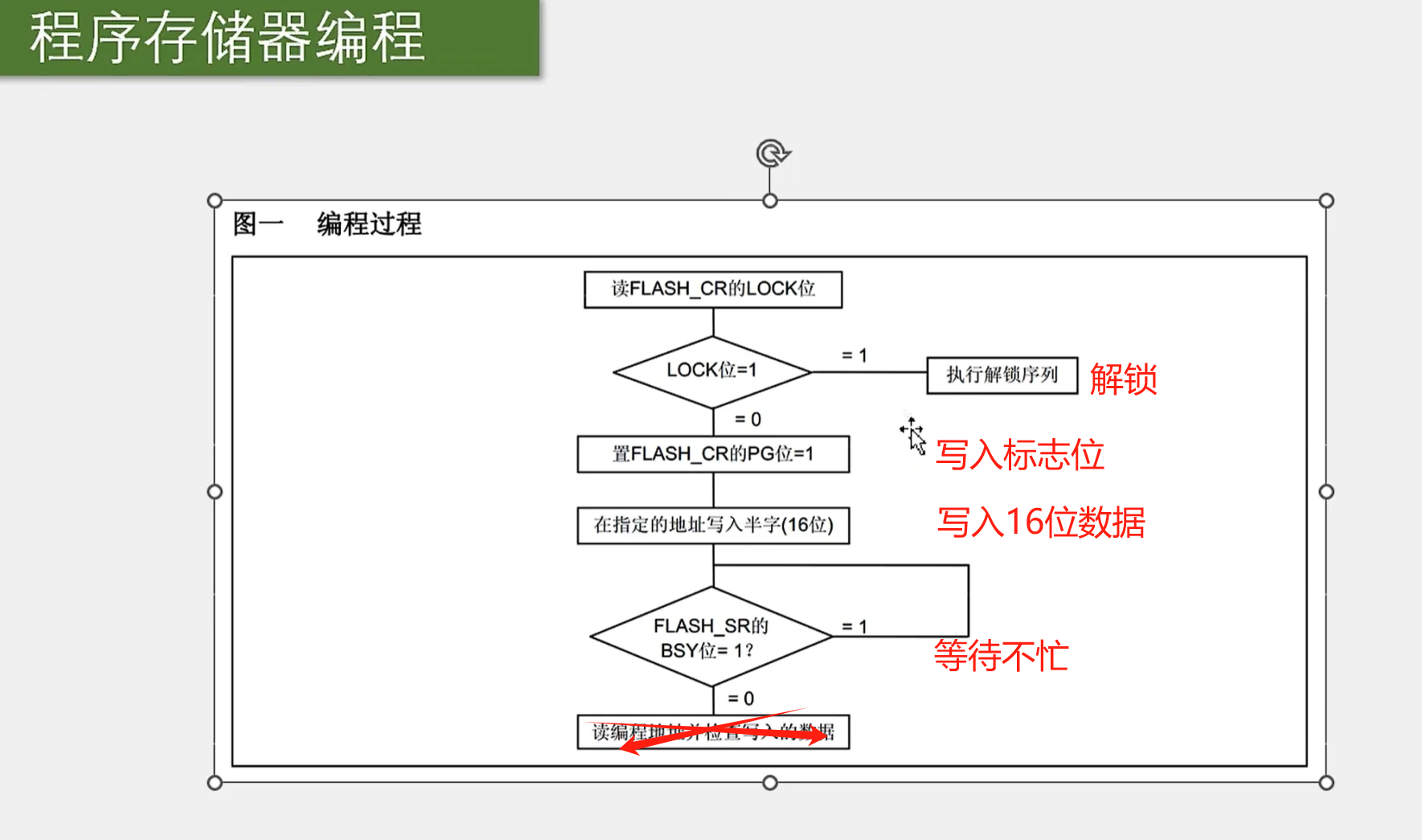

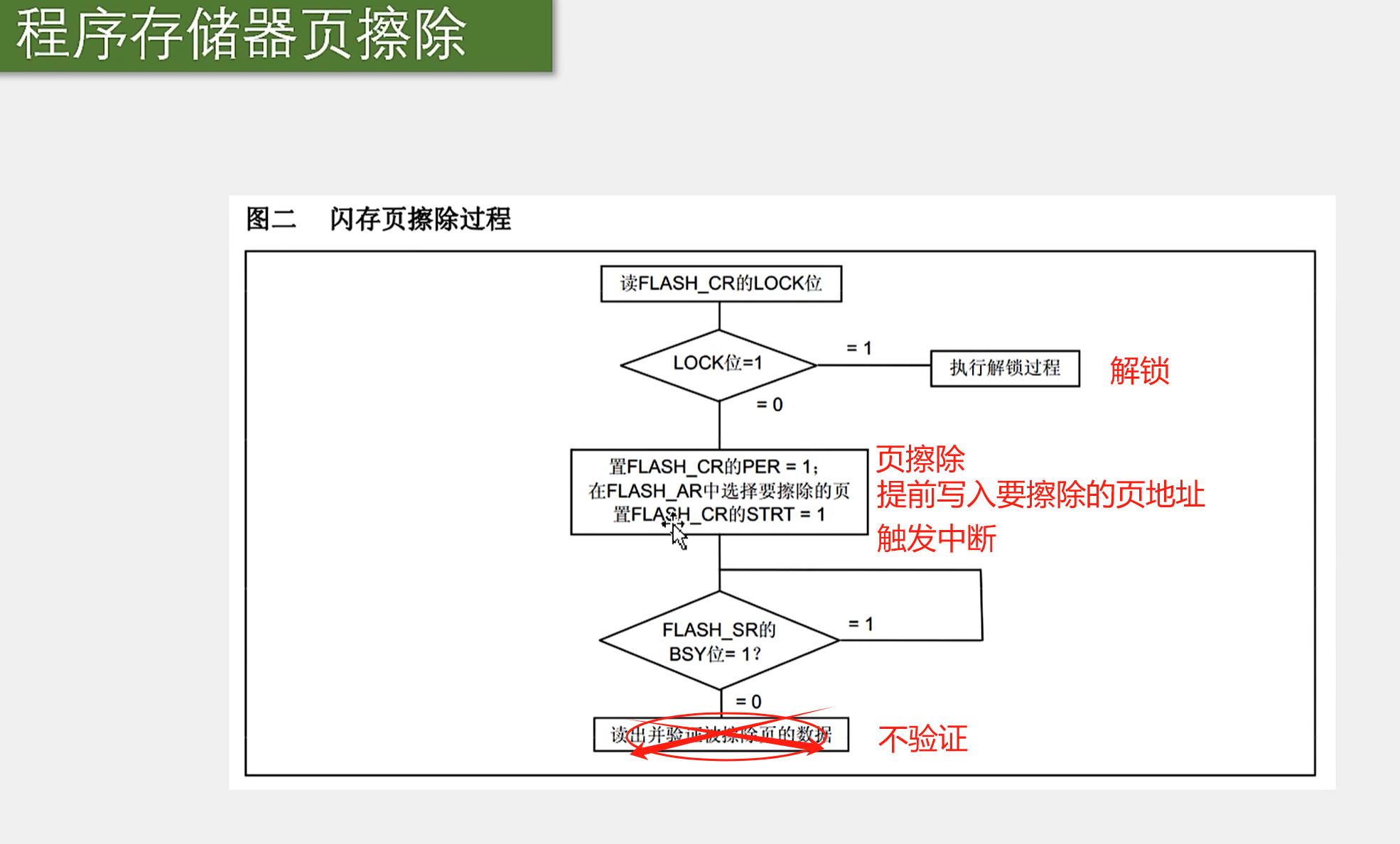

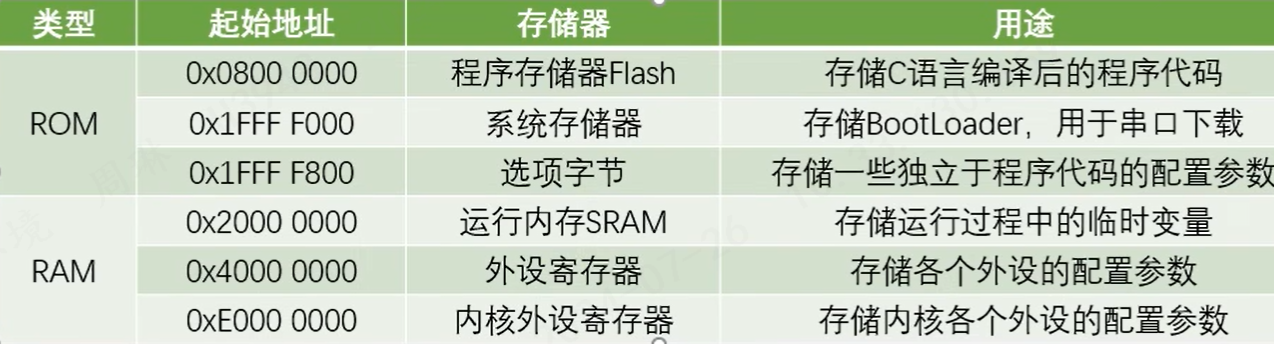

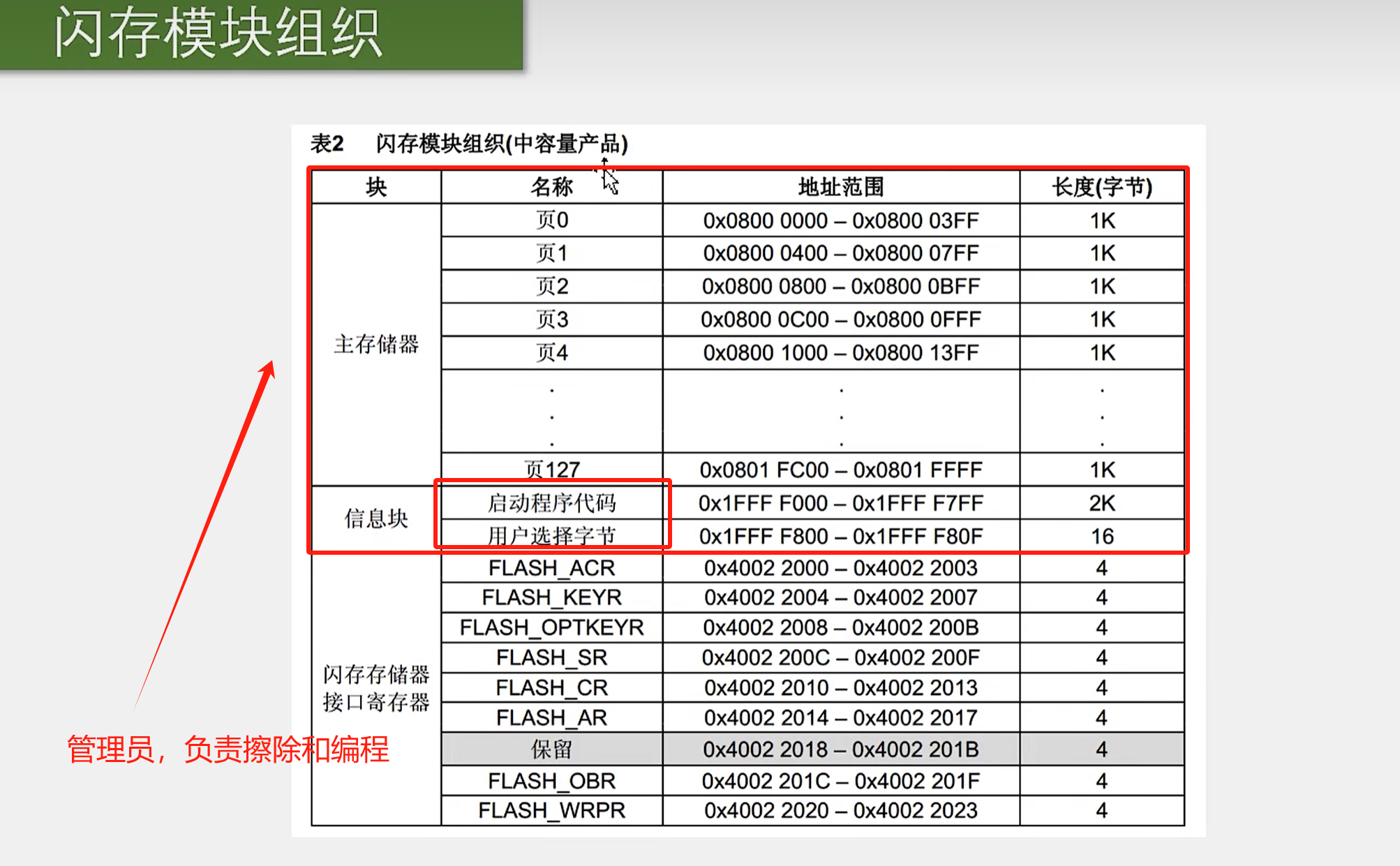

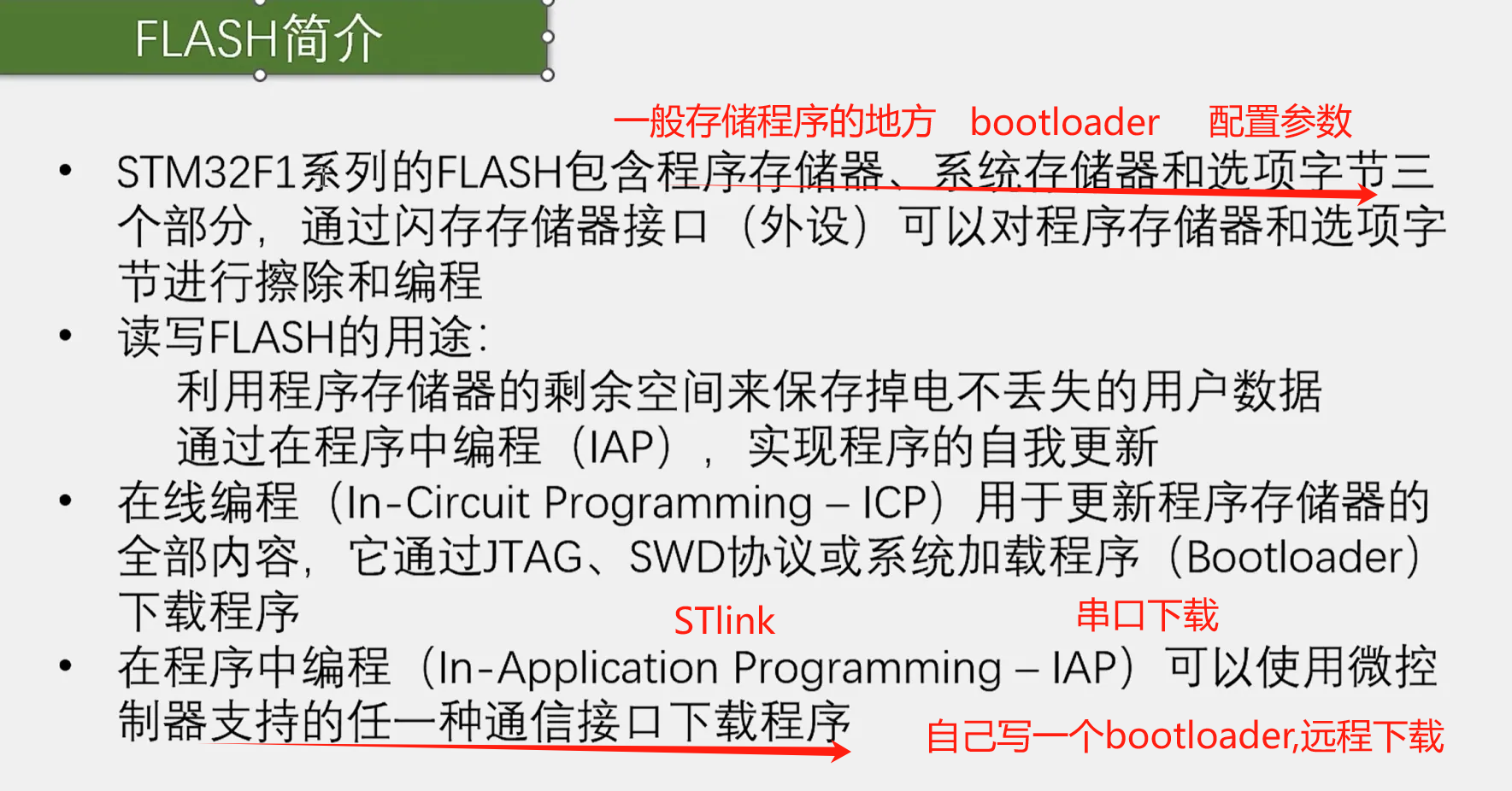

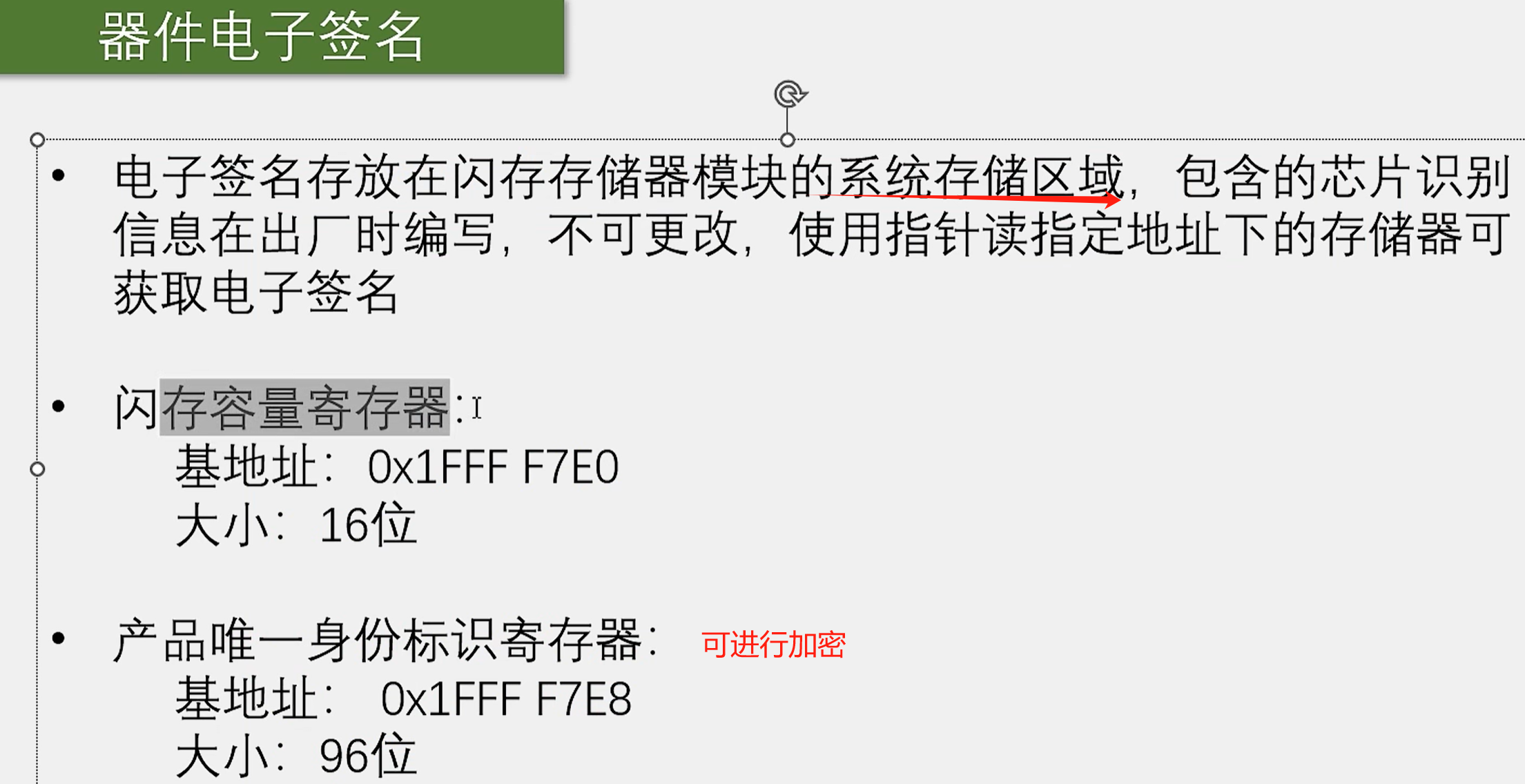

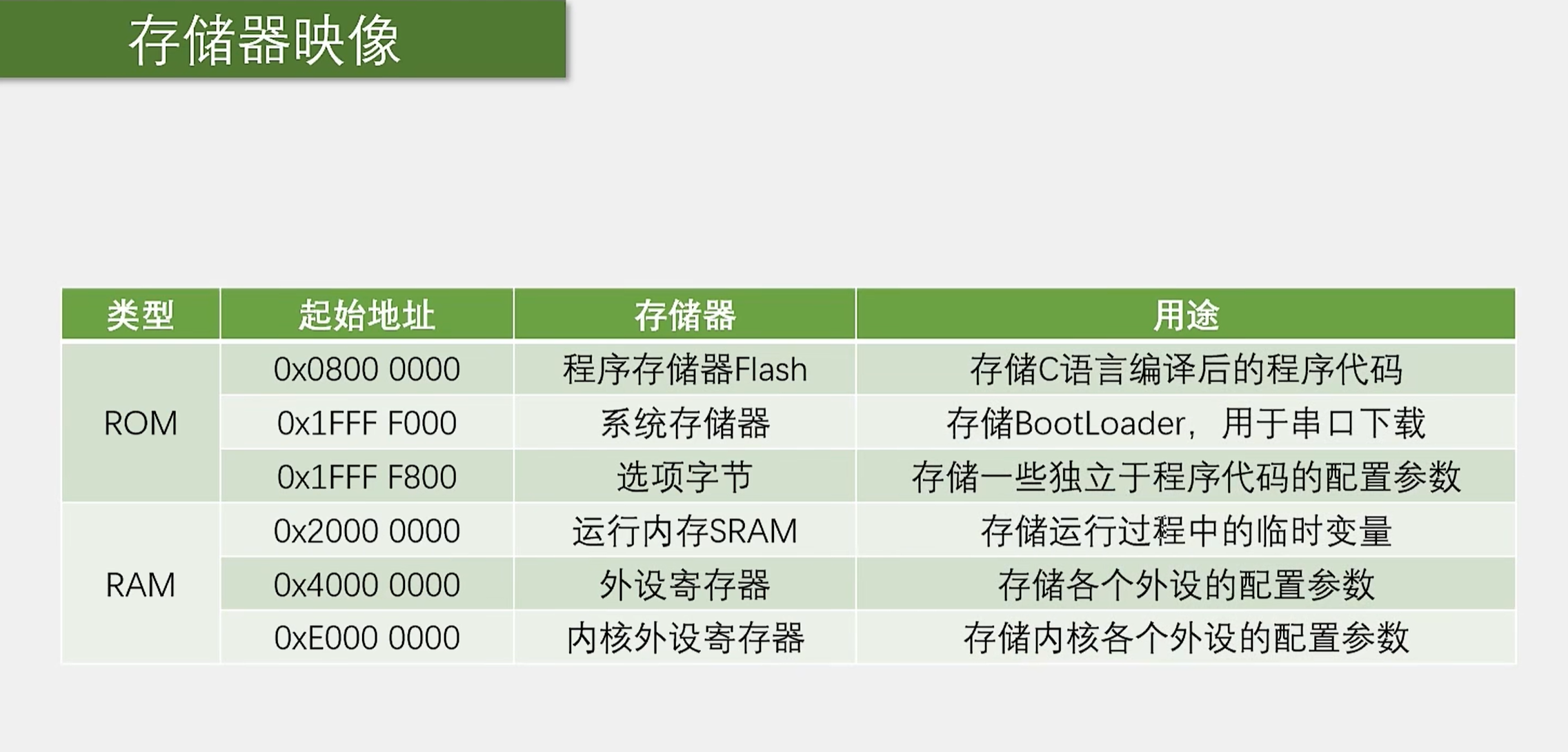

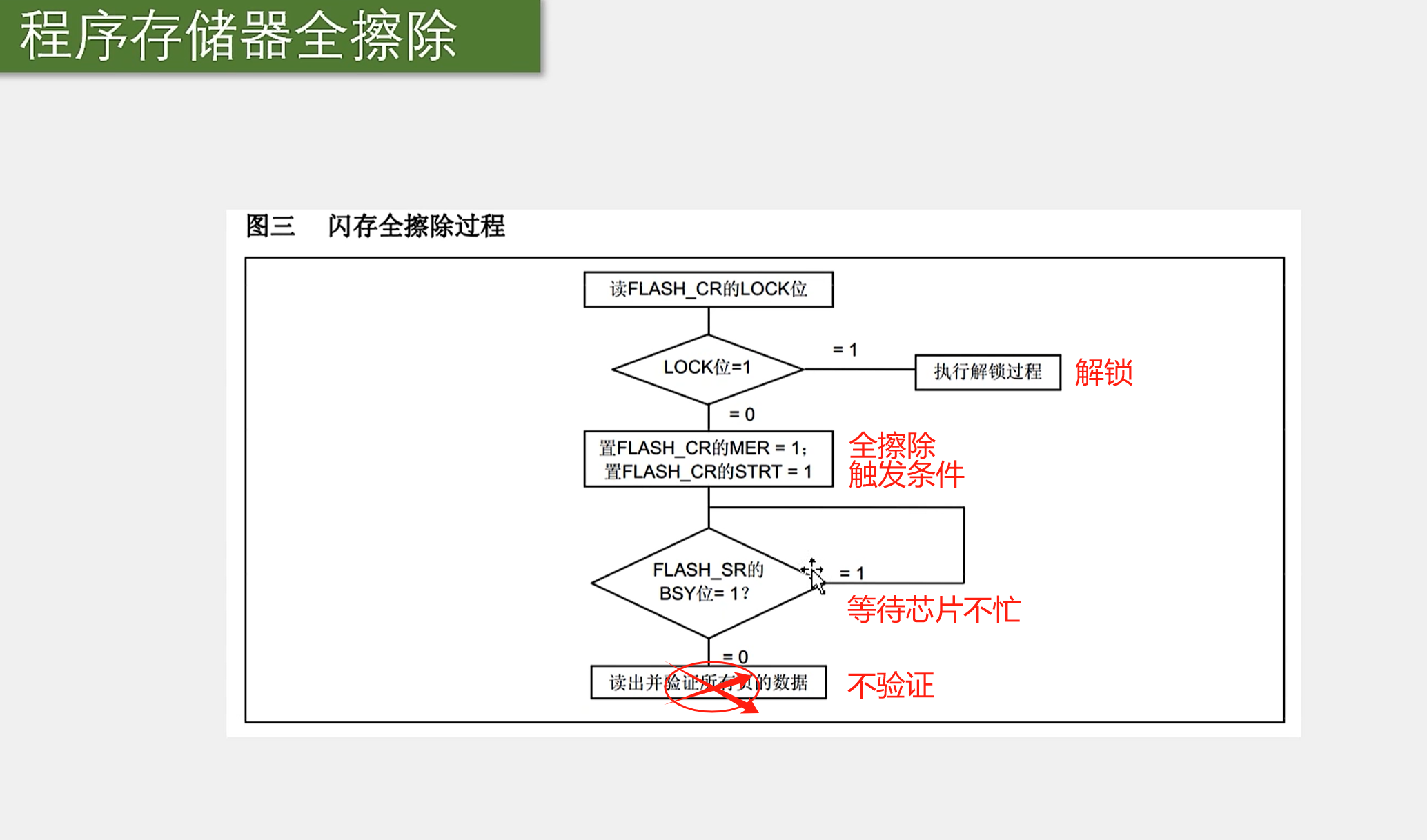

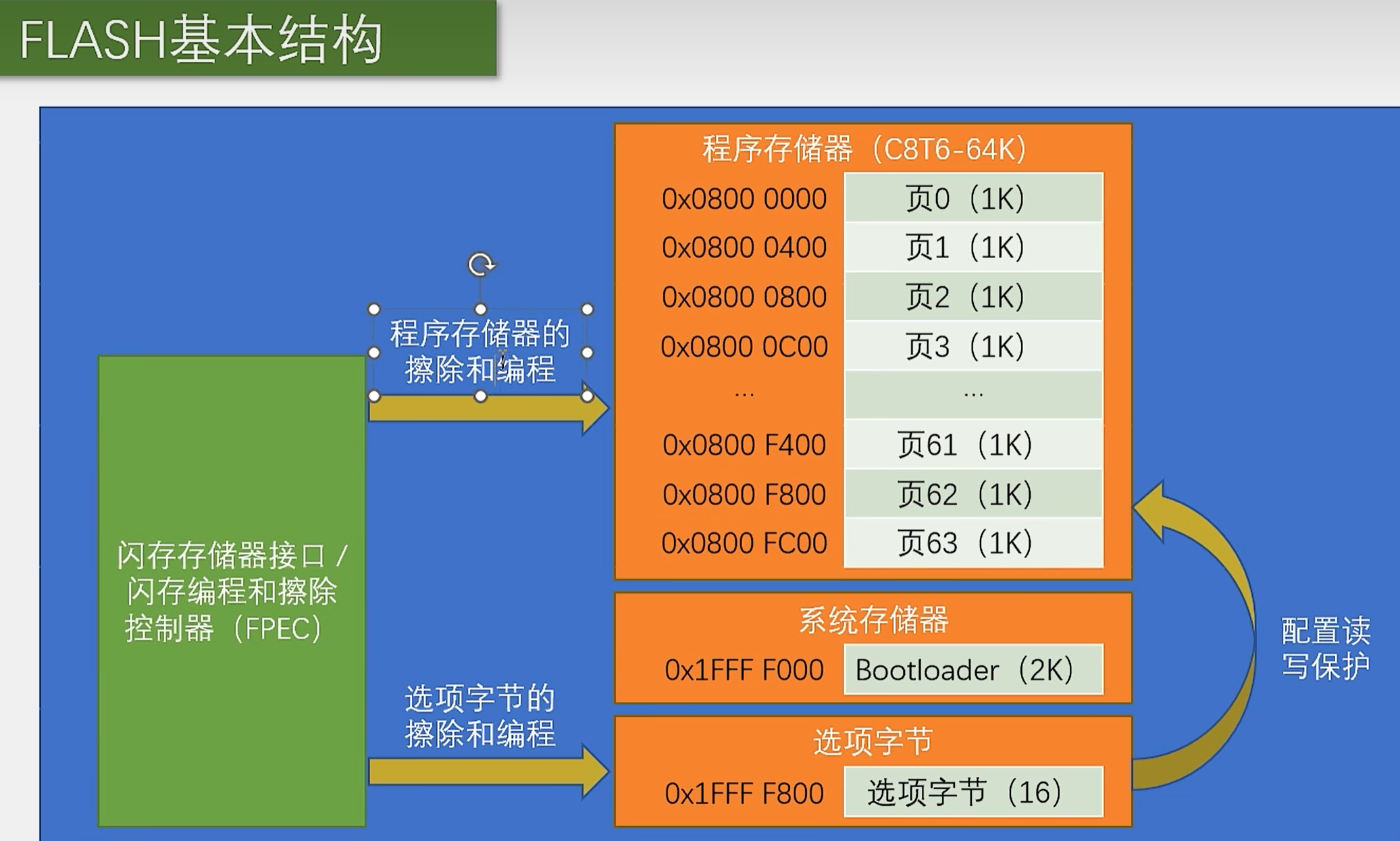

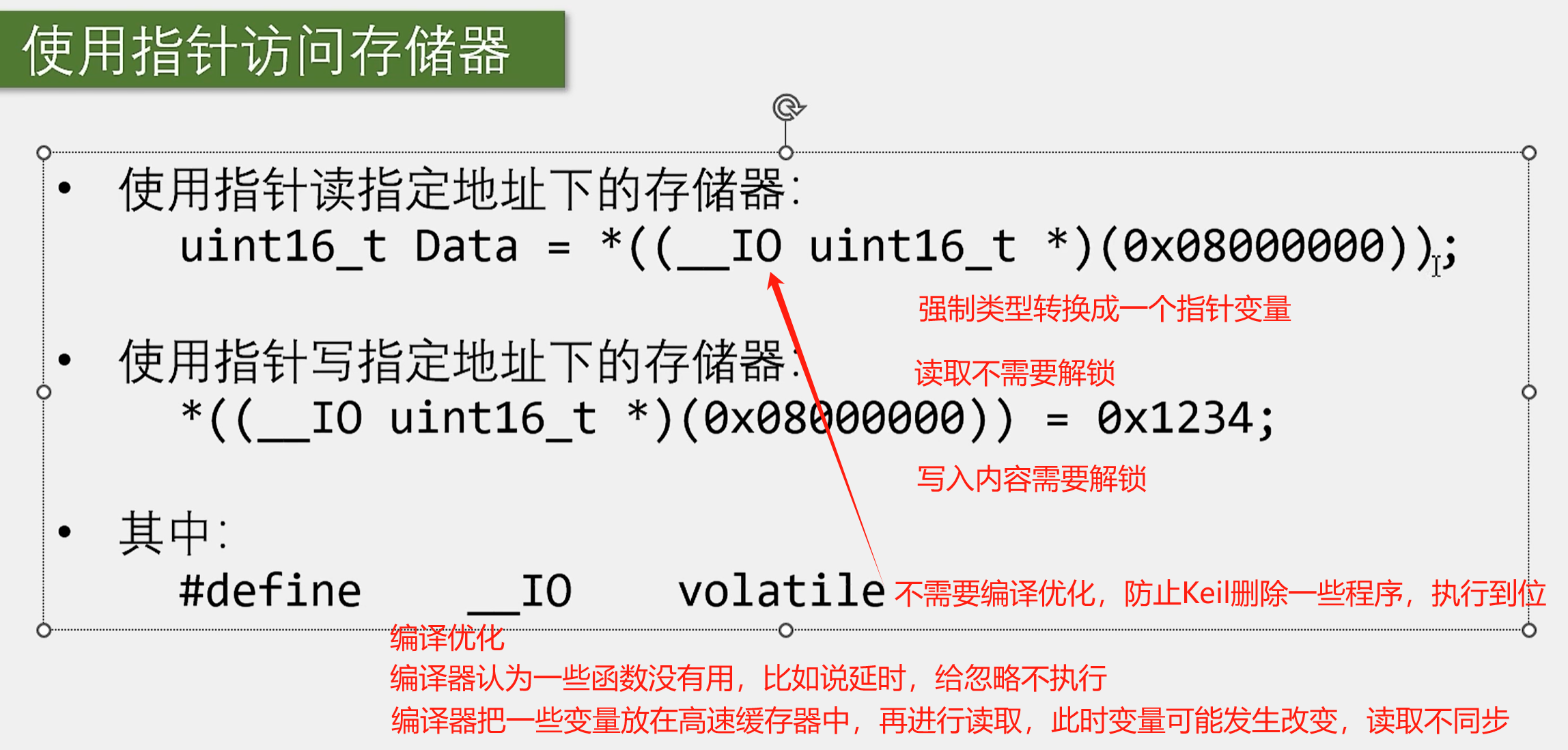

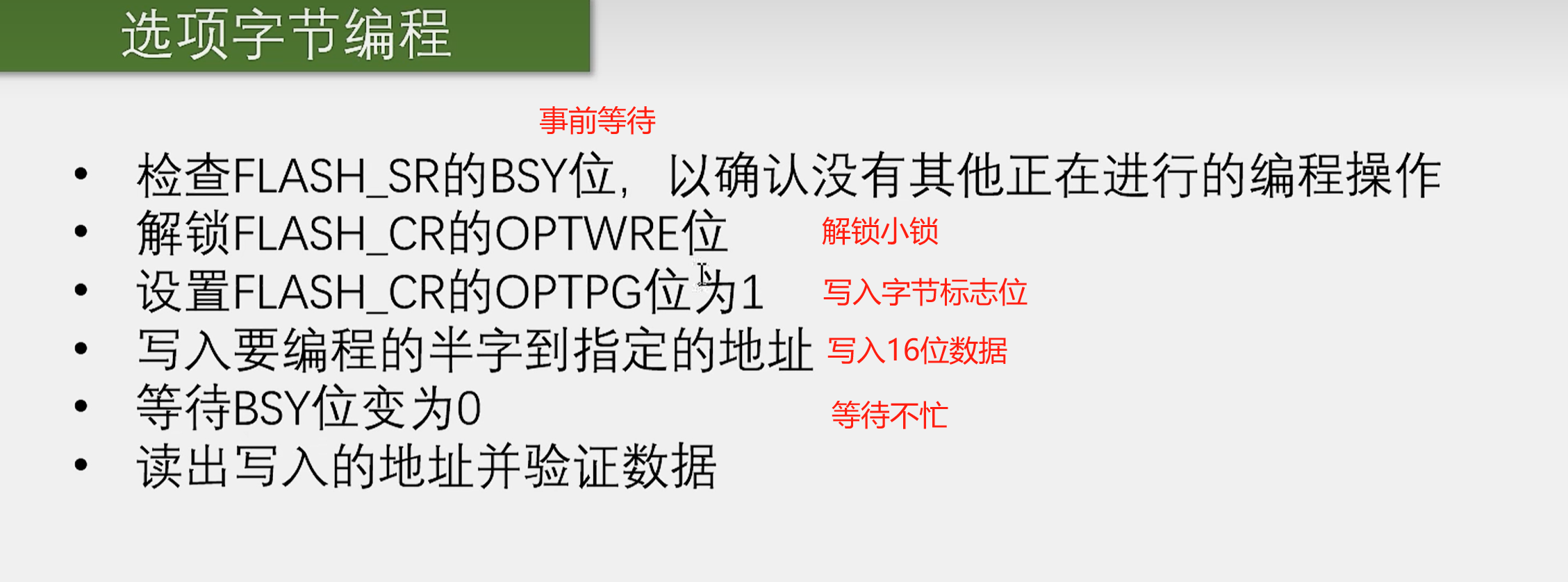

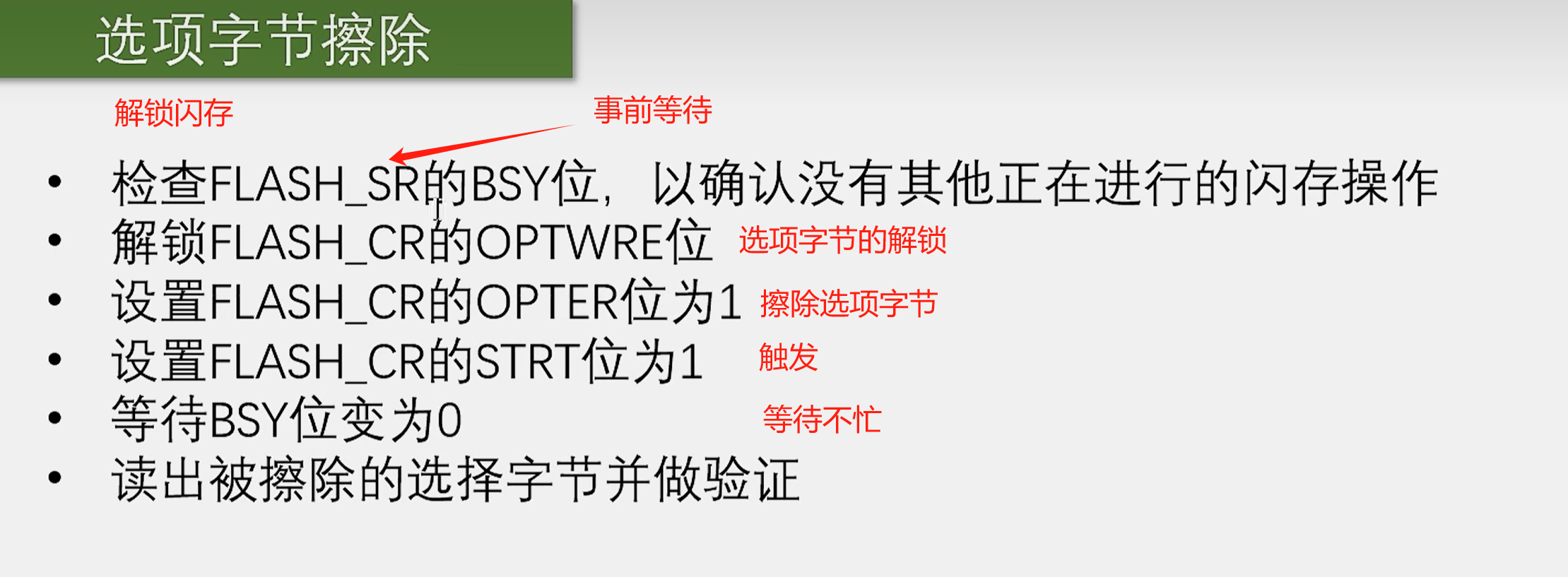

17 Flash闪存

• 使用内部闪存读写数据时，CPU会暂停，中断会暂停
• 指定地址没有擦除，无法执行编程并警告，除非写入数据为0x0000
• 指定地址为写保护，无法执行编程并警告
• 当闪存保护由保护变为未保护，会自动执行擦除
• WRPx写保护的位1有效，0无效

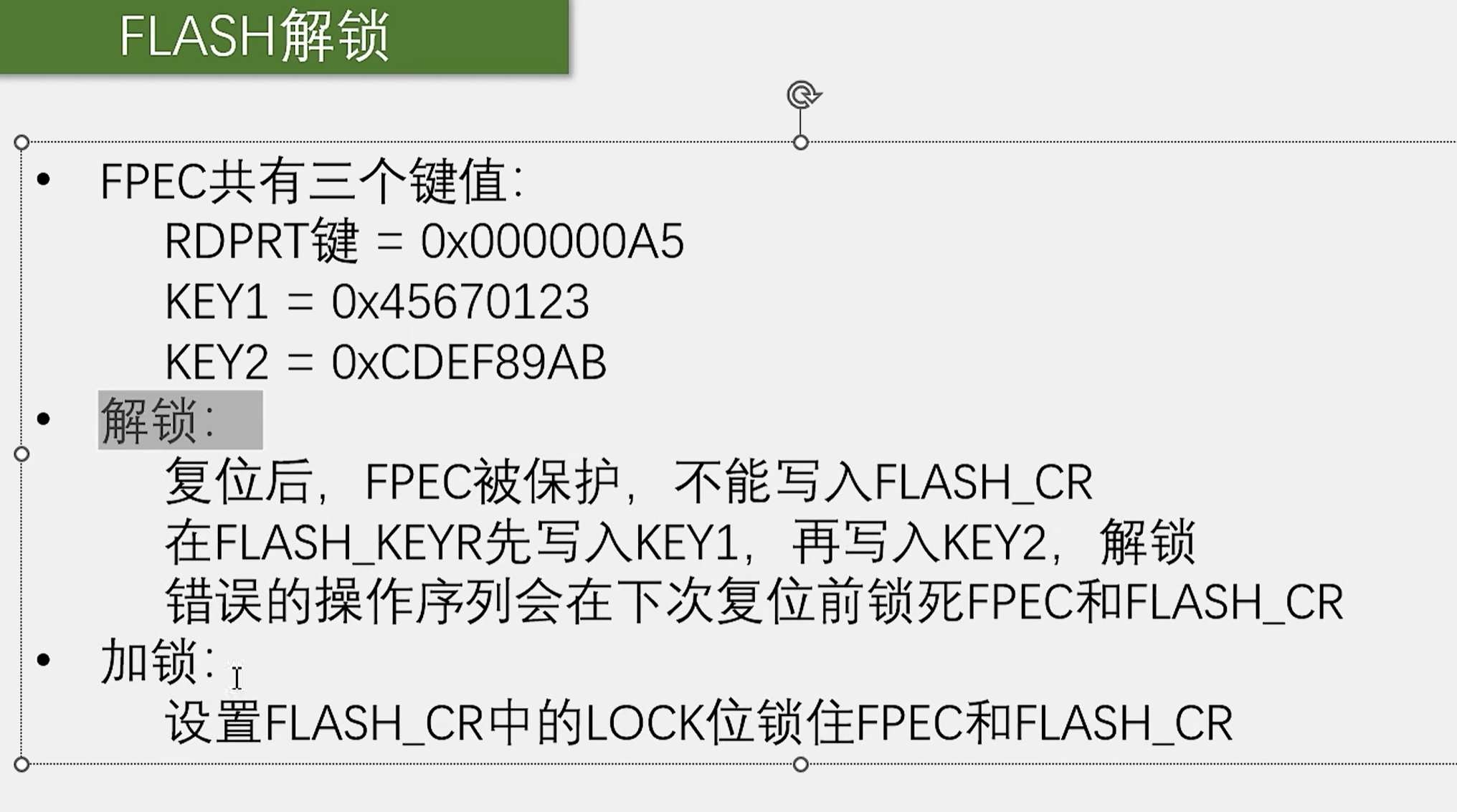

• FPEC键寄存器(大锁) OPTKEY(小锁) 写入Key1,再写入Key2解锁
