UML类图

UML

1. 实体类的定义

• 实体类的名字为首字母大写
• 属性

可见性 名称:类型 = 缺省值 {约束特性}
- admin:String='admin'

• 私有 -
• 保护 #
• 公有 +
• 方法

可见性 名称（参数表）：返回类型表达式{约束条件}
+ login（admin：String，password：String）：Boolean

• 私有 -
• 保护 #
• 公有 +

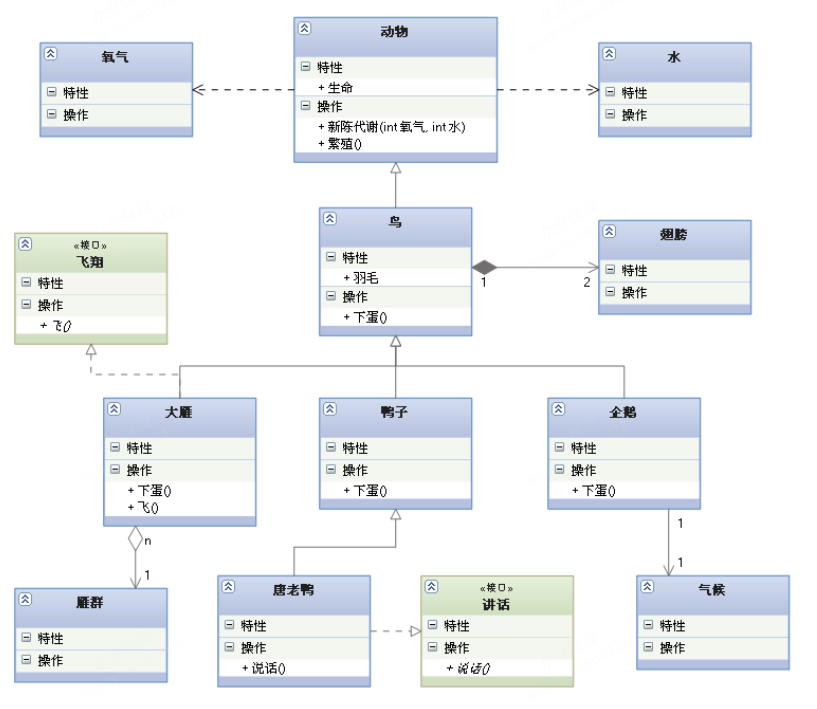

2. 类之间的关系

• 泛化（子类对于父类的继承关系 箭头指向父类）


• 实现（实体类对于接口类的实现 虚线箭头指向接口）


• 关联（比较弱的关系 单向实线或者双线实线）

  数字表示 一对多的关系 学生有多个老师 老师有多个学生

• 聚合（部分与主体的关系 并且可以独自存在）


• 组合（部分与主题的更加强烈的关联关系，部分不能离开主体）


• 依赖（一种使用关系）

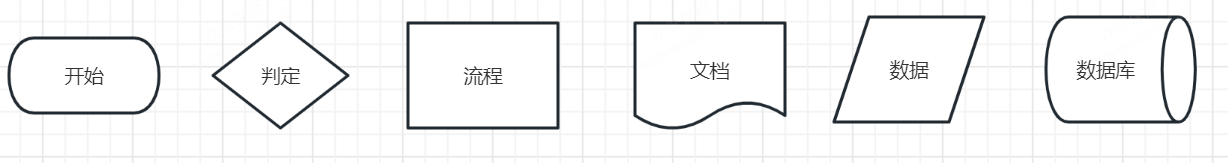

流程图
