智能电表接线图

　　智能电表的接线图主要分为两种类型：单相电表和三相电表。下面分别介绍这两种电表的接线图：

1. 单相电表接线图

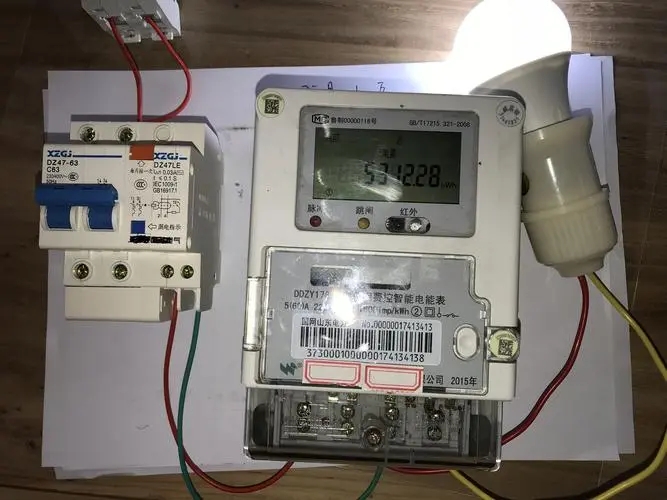

　　单相智能电表是指只对单相电能进行计量的智能电表，主要应用于家庭、商业和轻工业等场合。其接线图如下：



　　单相电表有两个输入线，即“L”和“N”线，其中“L”线是电压输入线，连接电源的相线，一般为褐色线；“N”线是电压输入线，连接电源的零线，一般为蓝色线。在电表的输出端，有两个输出线，即“L”和“N”线，分别连接负载的相线和零线。

2. 三相电表接线图

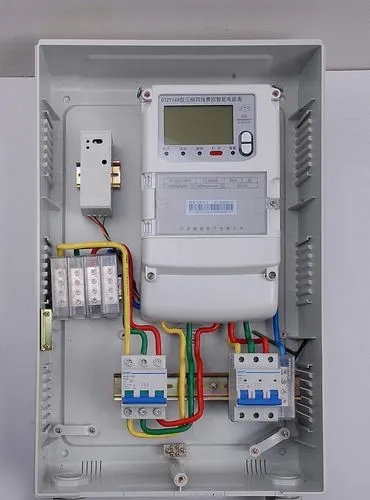

　　三相电表是指能够对三相电能进行计量的电表，主要应用于工业和大型商业场合。其接线图如下：



　　三相电表有四个输入线，分别为“A”、“B”、“C”和“N”线，其中“A”、“B”和“C”线分别连接三相电源的三个相线，一般为红、黄、蓝三色线；“N”线连接电源的零线，一般为黑色线。在电表的输出端，同样有四个输出线，分别为“A”、“B”、“C”和“N”线，连接负载的三个相线和零线。

　　需要注意的是，接线图中的符号和颜色可能会因不同地区和不同厂家而有所不同，因此在实际使用中，需要根据电表的具体规格和使用说明进行正确的接线。同时，安装和接线时一定要注意安全，确保电路正常工作并防止电击等意外事故的发生。
