NX 2306 建模-边倒圆的一些细节

【写在每个笔记前面：个人学习记录，如有错误，烦请指正，不胜感激。】

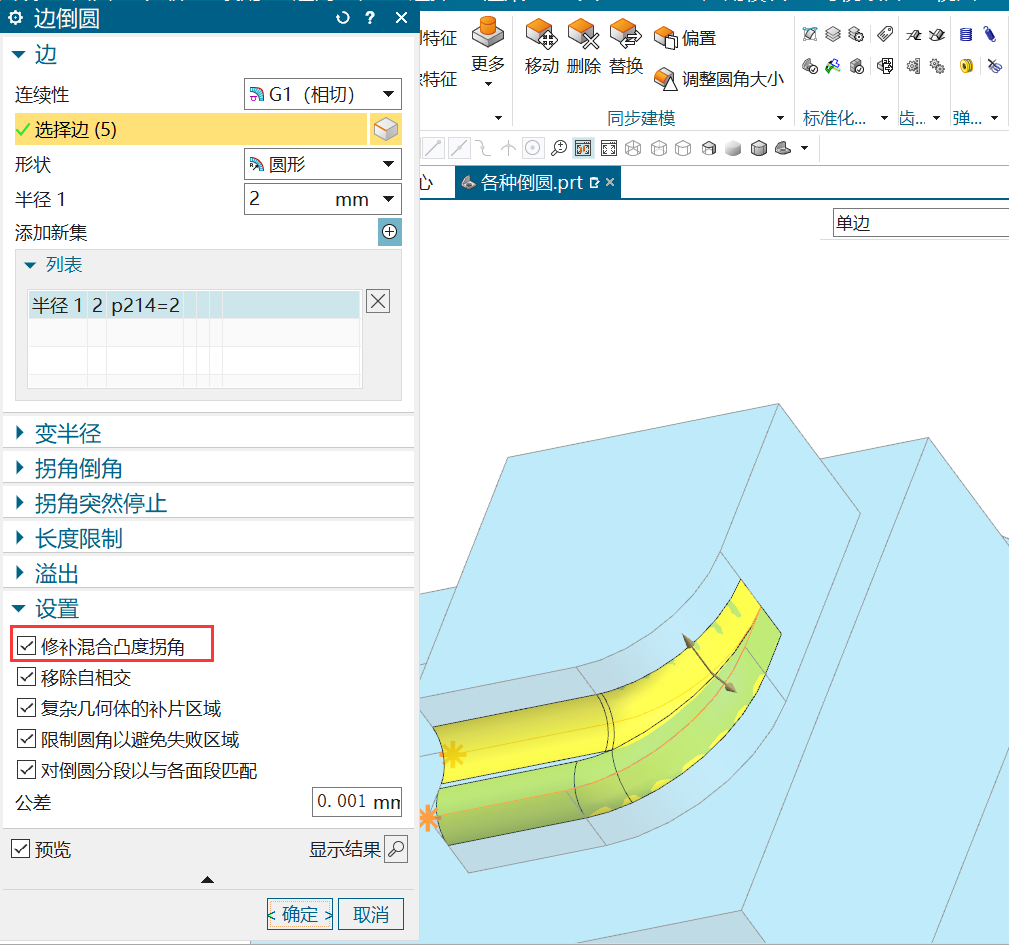

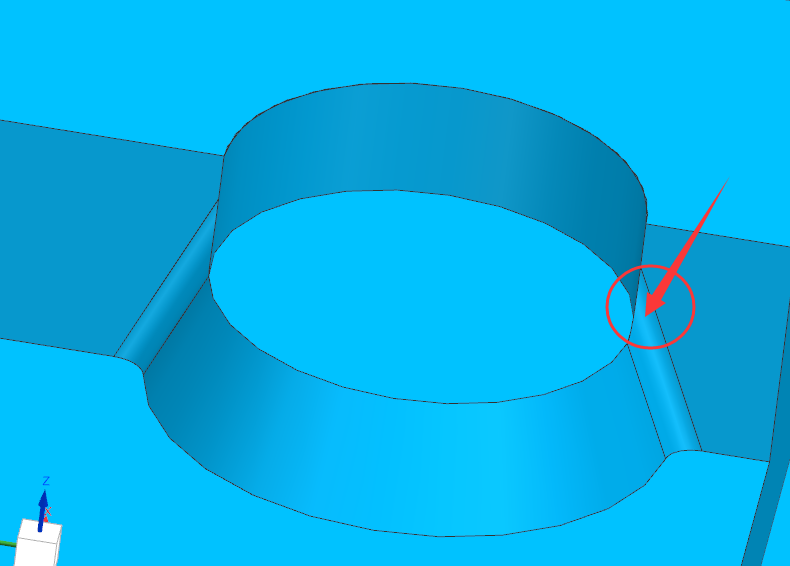

状态一：分段倒圆，只倒边的其中一截，效果类似于下图：

Tips：拐角突然停止   or     长度限制，区别如下两图



状态二：渐变倒圆：衔接两个不同的大小的倒圆

 例如：我想在如下的红色线区间，形成自然过渡

Tips1：变半径 （结束处软半径更自己看着勾）



Tips2：通过增加点，可以控制渐变效果。

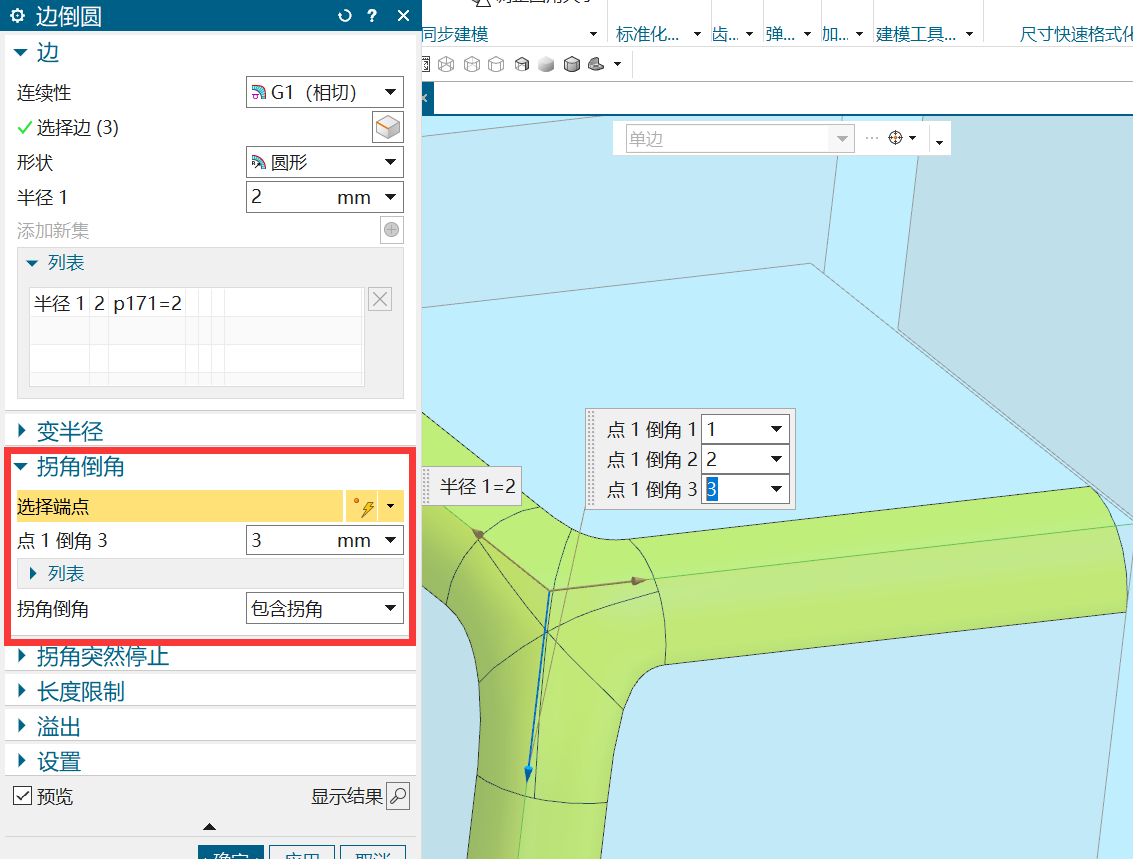

状态三：倒角拐角：角处的倒角细节

对比如下两图：



 Tips：倒角拐角 （点击 角的那个尖点处，也可以选择各边方向的倒角大小。）

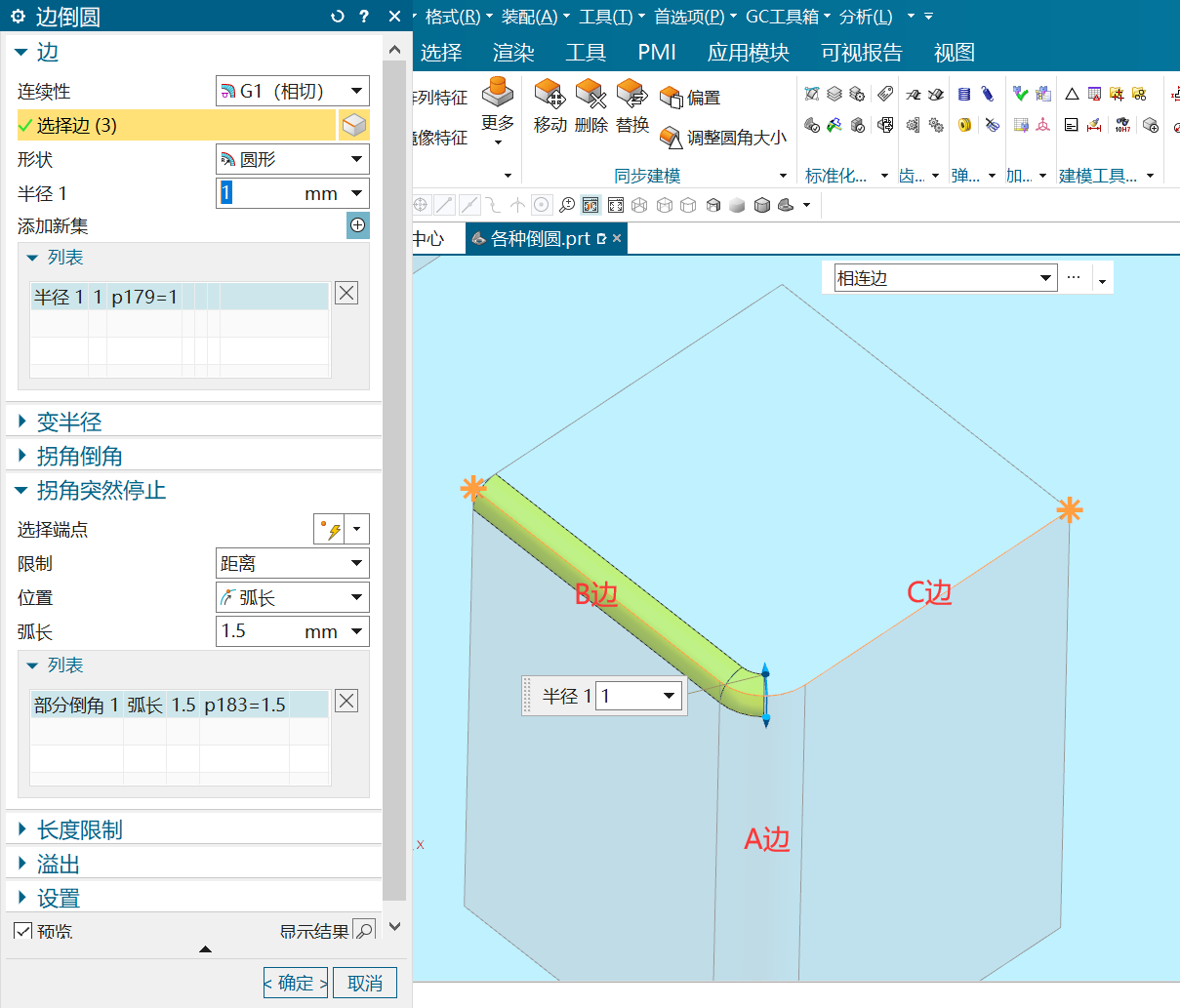

状态四：倒角突然停止，效果如下：

Tips：      拐角处突然停止注意事项：    BC边的倒圆尺寸＜A边的倒圆尺寸，否则不能形成突然停止

状态五：衔接处的接角

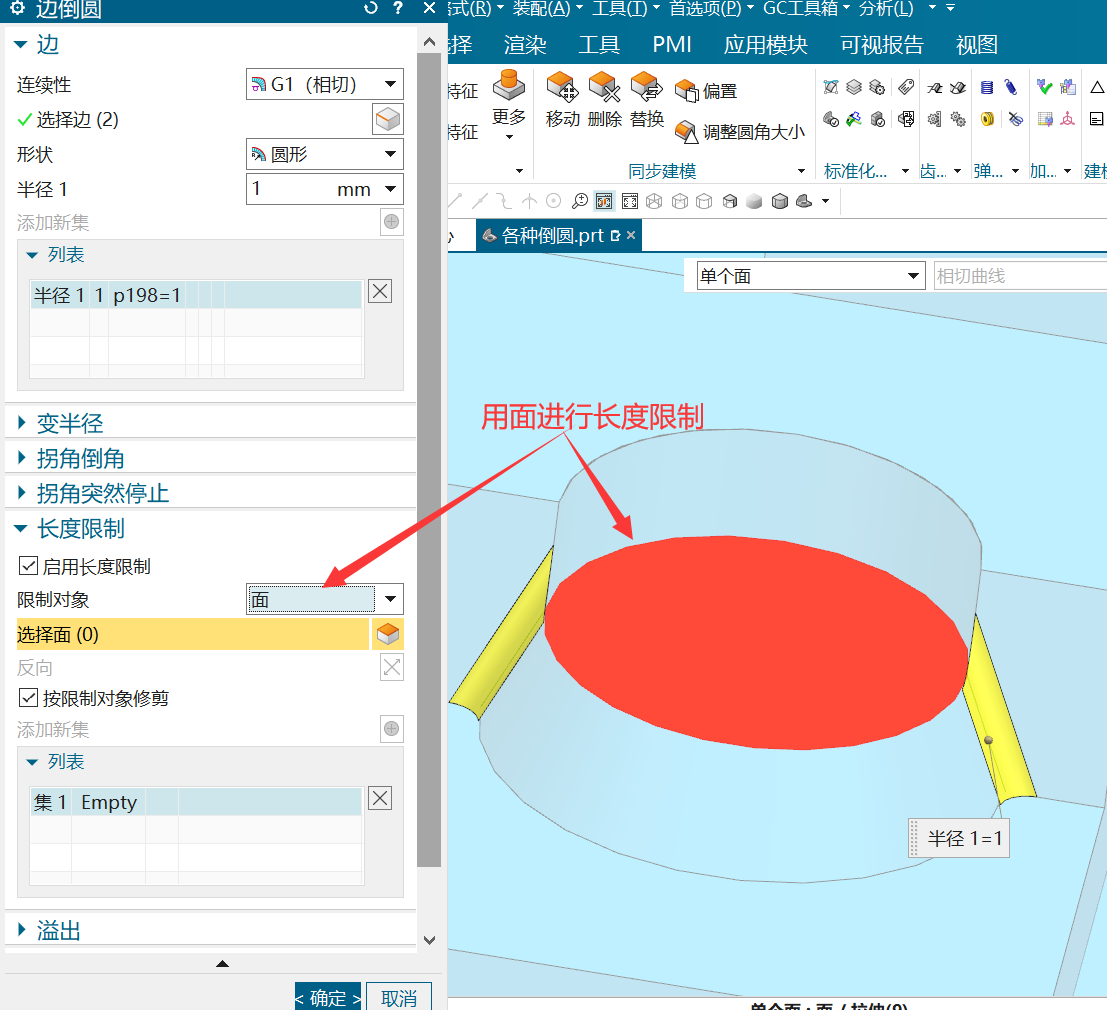

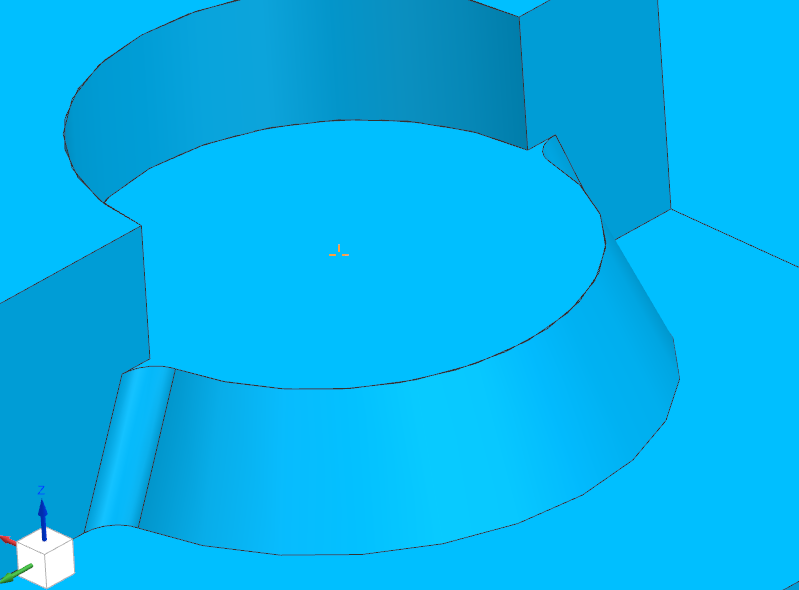

比如：如下圆圈处的尖角不倒，直接在圆台面上截止；用面进行长度限制。



状态六：两个倒圆临界处，无法过渡

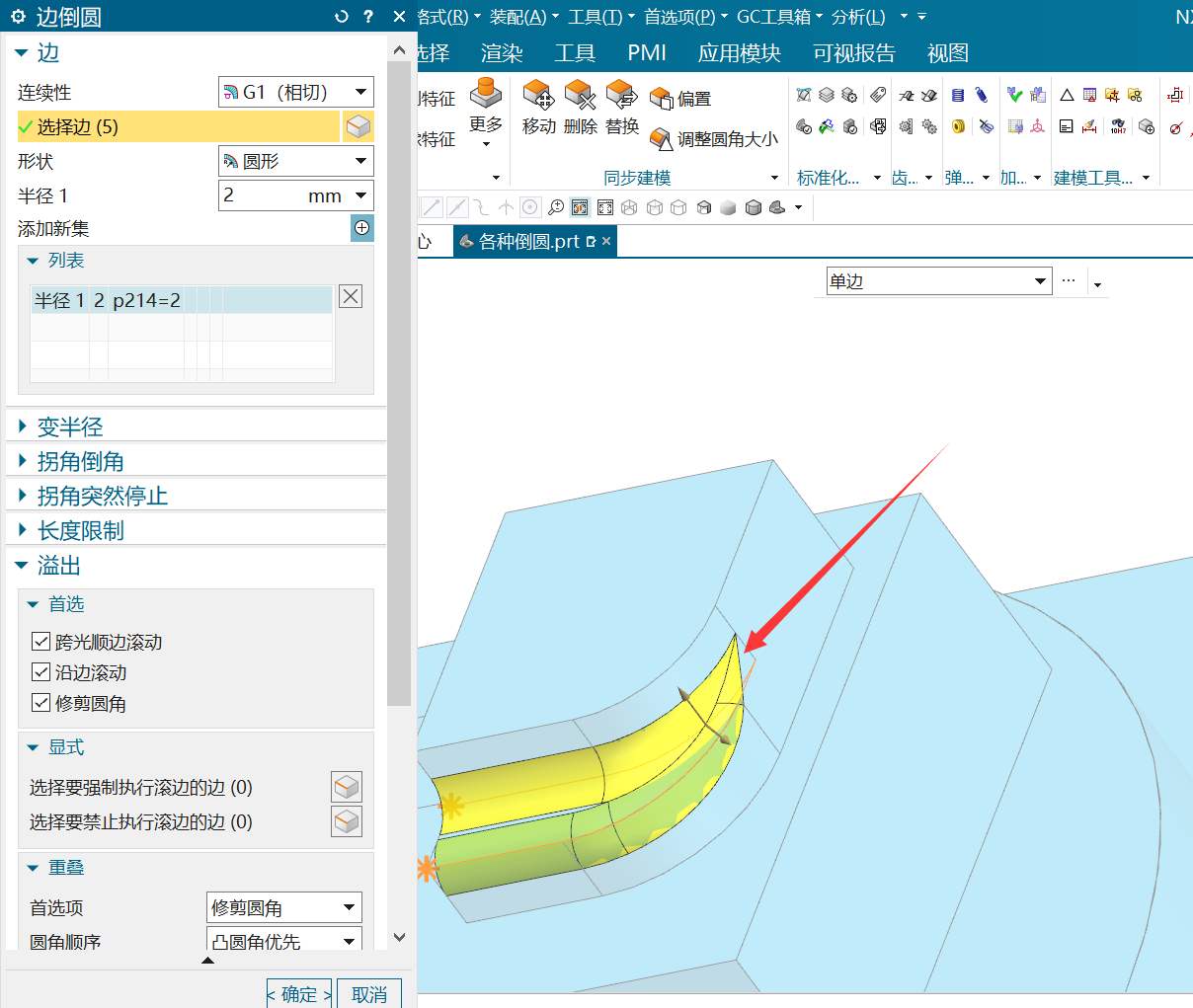

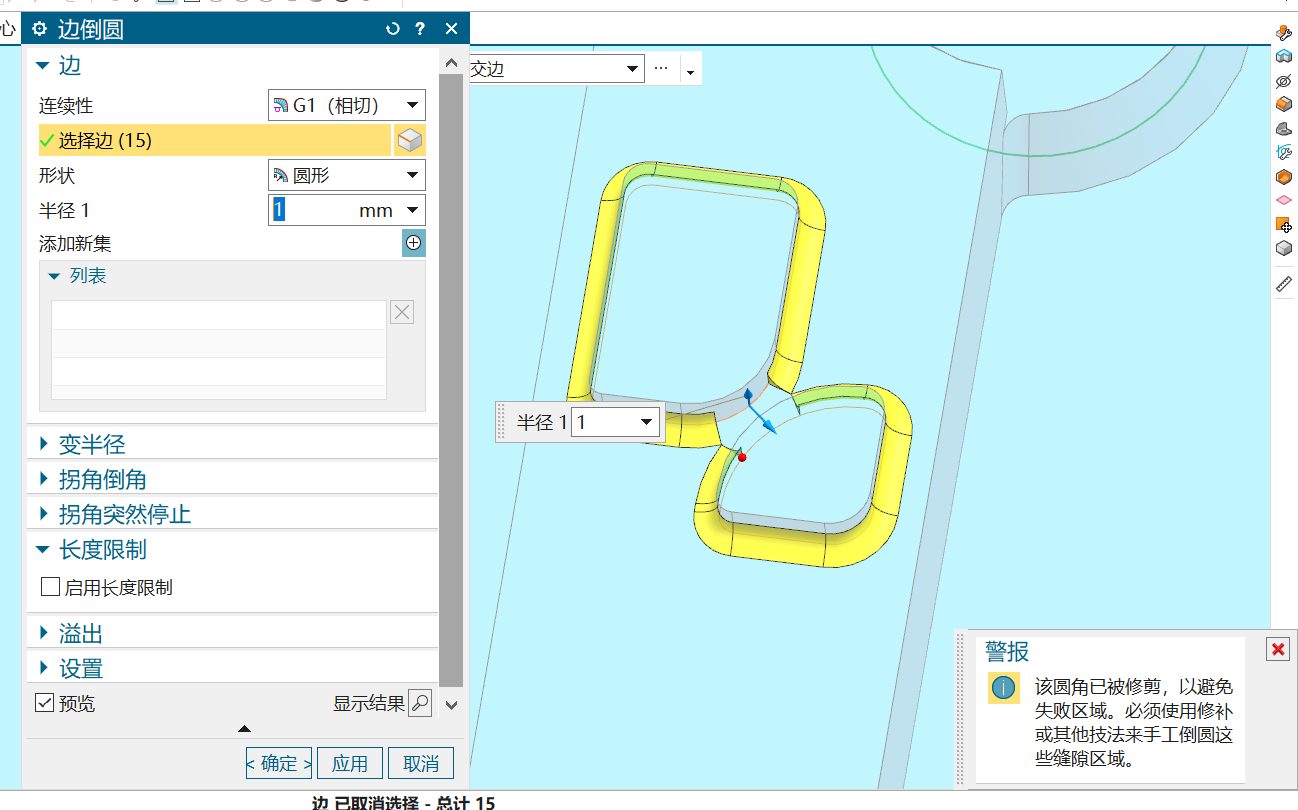

报错如下：

Tips：溢出→修剪圆角，选择冲突的边

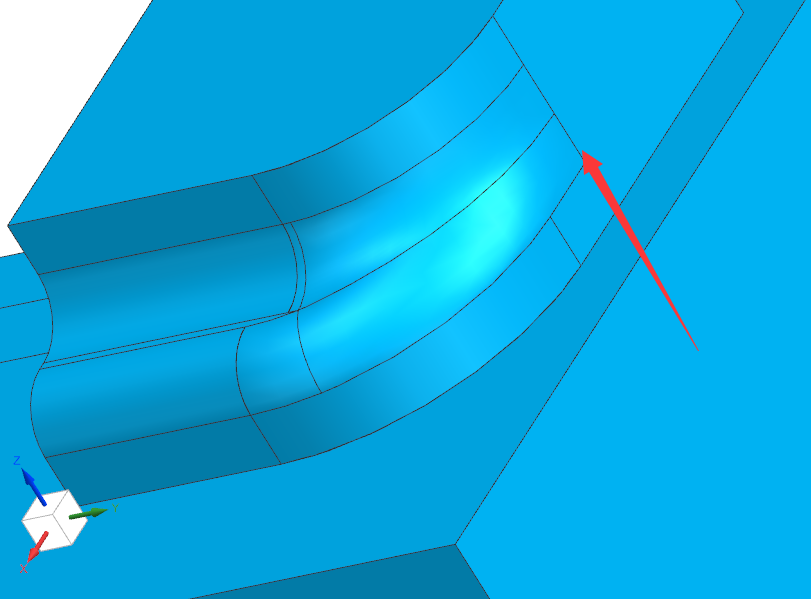

状态七：圆角扭曲，各种尖角，如下图



Tips：光顺圆角
