ZPL一些简单的指令

^XA 开始

^XZ 结束

^LL 设置标签长度（我用的打印机是TSC TE344，这好像没有效果）

^PW 设置标签宽度

^FS 换行

^FS 注释

^LH0,0 纸张的边距，左边距和上边距

^FO0,0 设置打印内容坐标

^FD123 设置打印内容，可以是文本，一维码，二维码

更多指令：请看这里

一段完整的ZPL指令

^XA
^XA^LH0,0^LL100^PW580
^FX 文本
^FO10,10^AFN,0,20,10^FD123456^FS
^FX 一维码
^FO10,10^BY2,11.0,10,40^BCC,90,N^FD12345678^FS
^FX 二维码
^FO10,10^BQ,2,5^CI26^FH^FDQA^FD1215445244^FS
^XZ

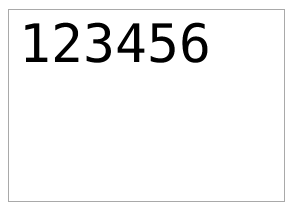

打印文本

^FO10,10^AFN,0,20,10^FD123456^FS

打印一维码

^FO10,10^BY2,11.0,10,40^BCC,80,N^FD12345678^FS

其中^BCC,80,N的80为一维码的高度，N表示不显示注释行，则显示内容12345678

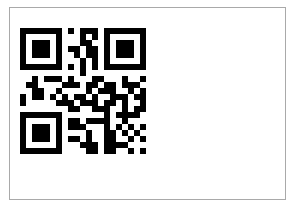

打印二维码

^FO10,10^BQ,2,5^CI26^FH^FDQA^FD1215445244^FS

其中^BQ,2,5的5为二维码大小，范围1-10

关于中文打印

由于打印机没有中文的字库，打印中文会出现乱码

一种解决方法就是安装中文字符，码表，这个有点麻烦，就不用了

另一种就是，通过Fnthex32.dll，将文字转为打印机指令，再发送到打印机

Fnthex32.dll下载：

链接：https://pan.baidu.com/s/1_lU0zswvE929wpXG0431Wg
提取码：oi41

使用

[DllImport("Fnthex32.dll")]
private static extern int GETFONTHEX(
string text,//文本
string fontName,//字体
string tempName,//临时变量
int orient,//方向
int height,//字体高度
int width,//字体宽度
int isBold,//是否加粗0,1
int isItalic,//是否斜体0,1
StringBuilder cmd);//内容
/// <summary>
/// 获取文本编码
/// </summary>
/// <param name="text">文本</param>
/// <param name="fontName">字体</param>
/// <param name="tempName">临时变量</param>
/// <param name="height">字体高度</param>
/// <param name="width">字体宽度</param>
/// <param name="isBlod">是否加粗</param>
/// <param name="isItalic">是否斜体</param>
/// <returns></returns>
public static string GetFontHex(string text, string fontName, string tempName,
int height = 40, int width = 15, bool isBlod = false, bool isItalic = false)
{
int nIsBlod = isBlod ? 1 : 0;
int nIsItalic = isItalic ? 1 : 0;
StringBuilder context = new StringBuilder(text.Length * 1024);
int count = GETFONTHEX(text, fontName, tempName, 1, height, width, nIsBlod, nIsItalic, context);
string temp = " " + context.ToString();
temp = temp.Substring(0, count);
return temp;
}

通过GetFontHex获取ZPL指令

 string sTemp = GetFontHex("啊", "Arial", "temp0");

其中temp0是一个临时变量

接下来，再通过一条指令来设置

^FO30,0^XGtemp0,1,1^FS

完整指令

^XA
^LH0,0^LL80^PW580
~DGtemp0,00240,006,iH0108H0CL01FDHFEJ03F918018J031918018J03191H018J03191H018J031
93H018J03192H198J031921F98J03192H198J03194H198J03192H198J0319I198J0319I198J03191
9198J031909198J03190D198J03190DF98J03F90D198J031919H18J03H1F8018J03013H018L01I01
8L01I018L01I018L01I018L01I018L01H01F8L01I07M01I02iK0
^FO30,0^XGtemp0,1,1^FS
^XZ

关于图片的打印

打印图片，需要将图片转换成十六进制指令

https://blog.csdn.net/weixin_38211198/article/details/96494614

指令发送到打印机

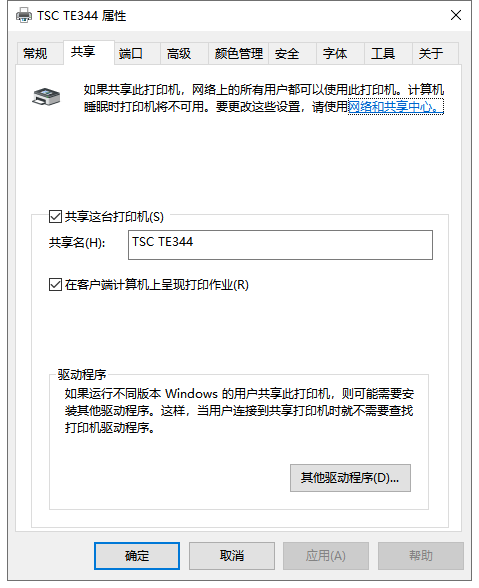

首选需要设置打印机共享

才使用System.IO.File.Copy方法

//保存到本地文件
using (System.IO.StreamWriter sw = new System.IO.StreamWriter(printFilePath))
{
sw.Write(cmd.ToString());
}
//将ZPL指令发送到打印机
File.Copy(printFilePath, mPrintName, true);

其中

printFilePath为ZPL指令文件路径

mPrintName为打印机路径，例如：mPrintName = @"\\192.168.0.132\TSC TE344";

指令需要获取本机IP4地址

/// <summary>
/// 获取IP4地址
/// </summary>
private string GetIP4()
{
string ip4 = string.Empty;
IPHostEntry ipe = Dns.GetHostEntry(Dns.GetHostName());
IPAddress[] ips = ipe.AddressList;
for (int i = 0; i < ips.Length; i++)
{
if (ips[i].AddressFamily == System.Net.Sockets.AddressFamily.InterNetwork)
{
ip4 = ips[i].ToString();
break;
}
}
return ip4;
}

其实本机IP直接写127.0.0.1就好

关于打印机初始化

由于之前使用佳博Gprinter GP-9134T打印机，不是使用ZPL指令，直接使用PrintDocument类打印控件的图片，打印机都是自动校准的，现在TSC TE344打印机，由于现在打印机没有校准功能，用PrintDocument打印总是会打印一半纸张，所以改为ZPL指令打印，为了能同时使用多种打印机，之后做兼容。

由于用PrintDocument打印，导致出纸不准确，可用下面这指令初始化打印机，这指令是从NiceLabel得到的

首先，要设置好打印纸张的大小，边距等，在打印到文件，即可获取该初始化指令（BarTender）

/// <summary>
/// 打印机初始化
/// </summary>
private void PrintInit()
{
string printerInitCMD = @"
<xpml><page quantity='0' pitch='15.1 mm'></xpml>SIZE 47.5 mm, 15.1 mm
GAP 2 mm, 0 mm
DIRECTION 0,0
REFERENCE 0,0
OFFSET 0 mm
SET PEEL OFF
SET CUTTER OFF
SET PARTIAL_CUTTER OFF
<xpml></page></xpml><xpml><page quantity='1' pitch='15.1 mm'></xpml>SET TEAR ON
CLS
<xpml></page></xpml><xpml><end/></xpml>";
string PrinterInitFilePath = printPath + "\\PrinterInit.prn";
using (StreamWriter sw = new StreamWriter(PrinterInitFilePath))
{
sw.Write(printerInitCMD);
}
File.Copy(PrinterInitFilePath, mPrintName, true);
}

使用的打印纸规格

双排打印纸

实际大小（mm）

标签宽高：22*15

卷宽：50

左右边距：2

行距：2

列距：2

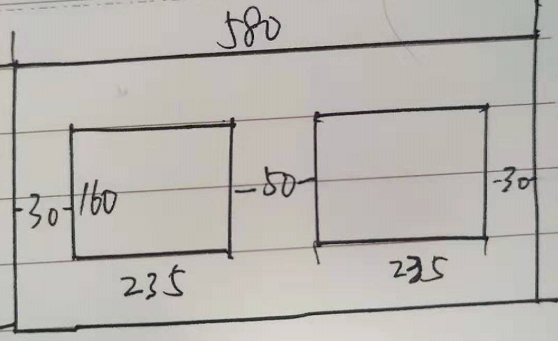

代码中大小

标签宽高：235*160

纸张宽度：580

左右边距：30

中缝边距：50

总结：

由于ZPL刚学，不熟悉，项目中需要支持自定义打印模板功能，即用户自己调整，拖拽标签位置等，

考虑到

1.ZPL预览功能有点难度

2.ZPL指令的参数限制，比如条码的宽高无法与控件的大小兼容

所以直接通过打印控件上的图片，将图片转为十六进制指令发送到打印机，

这样还有一个好处就是不用考虑中文乱码的问题

下面是我的PrintManager

public class PrintManager
{
#region 文字转图像
[DllImport("Fnthex32.dll")]
private static extern int GETFONTHEX(
string text,//文本
string fontName,//字体
string tempName,//临时变量
int orient,//方向
int height,//字体高度
int width,//字体宽度
int isBold,//是否加粗0,1
int isItalic,//是否斜体0,1
StringBuilder cmd);//内容
/// <summary>
/// 获取文本编码
/// </summary>
/// <param name="text">文本</param>
/// <param name="fontName">字体</param>
/// <param name="tempName">临时变量</param>
/// <param name="height">字体高度</param>
/// <param name="width">字体宽度</param>
/// <param name="isBlod">是否加粗</param>
/// <param name="isItalic">是否斜体</param>
/// <returns></returns>
public static string GetFontHex(string text, string fontName, string tempName,
int height = 40, int width = 15, bool isBlod = false, bool isItalic = false)
{
int nIsBlod = isBlod ? 1 : 0;
int nIsItalic = isItalic ? 1 : 0;
StringBuilder context = new StringBuilder(text.Length * 1024);
int count = GETFONTHEX(text, fontName, tempName, 1, height, width, nIsBlod, nIsItalic, context);
string temp = " " + context.ToString();
temp = temp.Substring(0, count);
return temp;
}
#endregion
//纸张宽度
int paperWidth = 580;
//左右边距
int padding = 30;
//中缝边距
int middlePadding = 50;
//标签宽度
int labelWidth = 235;
//标签高度
int labelHeight = 160;
string ip4;
public StringBuilder cmd;
//打印目录
string printPath;
//保存打印指令
string printFilePath ;
//打印机名称
private string mPrintName;
public PrintManager()
{
printPath = Application.StartupPath + "\\Print";
if (Directory.Exists(printPath) == false)
{
Directory.CreateDirectory(printPath);
}
printFilePath = printPath + "\\print.prn";
ip4 = GetIP4();
}
public void Init(string printerName)
{
mPrintName = string.Format(@"\\{0}\{1}", ip4, printerName);
//mPrintName = @"\\192.168.0.132\TSC TE344";
//打印机初始化
PrintInit();
cmd = new StringBuilder();
cmd.AppendFormat(@"^XA^LH0,0^LL{0}^PW{1}", 80, paperWidth);
}
/// <summary>
/// 获取IP4地址
/// </summary>
private string GetIP4()
{
string ip4 = string.Empty;
IPHostEntry ipe = Dns.GetHostEntry(Dns.GetHostName());
IPAddress[] ips = ipe.AddressList;
for (int i = 0; i < ips.Length; i++)
{
if (ips[i].AddressFamily == System.Net.Sockets.AddressFamily.InterNetwork)
{
ip4 = ips[i].ToString();
break;
}
}
return ip4;
}
/// <summary>
/// 打印机初始化
/// </summary>
private void PrintInit()
{
string printerInitCMD = @"
<xpml><page quantity='0' pitch='15.1 mm'></xpml>SIZE 47.5 mm, 15.1 mm
GAP 2 mm, 0 mm
DIRECTION 0,0
REFERENCE 0,0
OFFSET 0 mm
SET PEEL OFF
SET CUTTER OFF
SET PARTIAL_CUTTER OFF
<xpml></page></xpml><xpml><page quantity='1' pitch='15.1 mm'></xpml>SET TEAR ON
CLS
<xpml></page></xpml><xpml><end/></xpml>";
string PrinterInitFilePath = printPath + "\\PrinterInit.prn";
using (StreamWriter sw = new StreamWriter(PrinterInitFilePath))
{
sw.Write(printerInitCMD);
}
File.Copy(PrinterInitFilePath, mPrintName, true);
}
/// <summary>
/// 打印
/// </summary>
public void Print()
{
cmd.Append("^XZ");
//保存到本地文件
using (System.IO.StreamWriter sw = new System.IO.StreamWriter(printFilePath))
{
sw.Write(cmd.ToString());
}
//将ZPL指令发送到打印机
File.Copy(printFilePath, mPrintName, true);
}
/// <summary>
/// 设置文本-中文乱码
/// </summary>
public void SetText(string value, Point loc)
{
cmd.AppendFormat("^FO{0},{1}^AFN,0,20,10^FD{2}^FS", padding + loc.X, loc.Y, value);
}
int iTemp = 0;
/// <summary>
/// 设置文本-中文正常
/// </summary>
public void SetText_Chinese(string value, Point loc)
{
string tempName = "temp" + iTemp;
string sTemp = GetFontHex(value, "Arial", tempName);
cmd.Append(sTemp);
cmd.AppendFormat("^FO{0},{1}^XG{2},1,1^FS", padding + loc.X, loc.Y, tempName);
iTemp++;
}
/// <summary>
/// 设置二维码
/// </summary>
public void SetQR_Code(string value, Point loc, int size)//0到10
{
cmd.AppendFormat("^FO{0},{1}^BQ,2,{2}^CI26^FH^FDQA^FD{3}^FS", padding + loc.X, loc.Y, size, value);
}
/// <summary>
/// 设置一维码
/// </summary>
public void SetCODE_128(string value, Point loc, Size size)
{
cmd.AppendFormat(@"^FO{0},{1}^BY2,11.0,60,{2}^BCC,{3},N^FD{4}^FS", padding + loc.X, loc.Y, size.Width, size.Height, value);
}
int iTemp2 = 0;
/// <summary>
/// 设置图片
/// </summary>
public void SetImage(Image image, bool isRight = false)
{
image = ReSizeImage(image, new Size(labelWidth + 20, labelHeight));
string data = ZebraUnity.BitmapToHex(image, out int to, out int row);
string zpl = string.Format("~DGR:Temp{0}.GRF,{1},{2},{3}", iTemp2, to, row, data);
cmd.Append(zpl);
int offset = isRight == true ? labelWidth + middlePadding : 0;
cmd.AppendFormat("^FO{0},0^XGR:Temp{1}.GRF,1,1^FS", padding + offset, iTemp2);
iTemp2++;
}
/// <summary>
/// 改变图像大小
/// </summary>
public static Image ReSizeImage(Image img, Size size)
{
Bitmap bitmap = new Bitmap(size.Width, size.Height);
Graphics g = Graphics.FromImage(bitmap);
g.InterpolationMode = InterpolationMode.HighQualityBicubic;
g.DrawImage(img, 0, 0, bitmap.Width, bitmap.Height);
g.Dispose();
return bitmap;
}
}

其中ZebraUnity.BitmapToHex 看 https://blog.csdn.net/weixin_38211198/article/details/96494614
