MGR复制架构+自动化运维平台，汽车之家MySQL高可用建设实践

前言



MySQL具有开源免费，运维简单，性能好等优点，是在汽车之家使用最多的一种数据库。数据库作为应用的后端存储，承担着数据持久化存储的功能，是应用可以正常对外提供服务的关键组件，数据库的高可用非常重要。



相对于成熟的商业数据库软件，开源的 MySQL高可用需要使用者自己进行设计和研发，本文介绍汽车之家MySQL高可用架构发展历程，建设实践情况。



一、高可用定义及度量



在介绍MySQL高可用前，先介绍下高可用定义及关键度量指标RPO，RTO。



高可用定义：高可用(High Availability,缩写HA)是一个IT术语，指系统无中断执行其功能的能力，代表系统的可用性程度。



高可用度量指标：



• RPO：RPO（Recovery Point Obejective，恢复点目标）是指业务系统所允许的在灾难过程中的最大数据丢失量，用来衡量容灾系统的数据冗余备份能力。

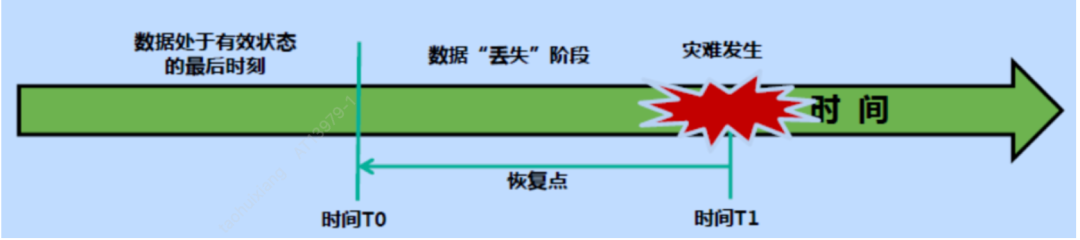

图1 RPO计算



• RTO ：RTO（Recovery Time Objective，恢复时间目标）是指信息系统从灾难状态恢复到可运行状态所需的时间，用来衡量容灾系统的业务恢复能力。



图2 RTO计算



二、MySQL高可用问题



1、问题定义



MySQL高可用问题：如果MySQL数据库发生宕机故障，是否可以实现数据库服务不中断或者故障快速恢复。即实现数据不丟失(RPO)并且故障恢复时间短(RTO)？



2、MySQL主从架构



故障是难免的，一个可靠的系统需要数据冗余来避免单点故障带来的数据丢失，提升可靠性。



虽然MySQL有MySQL NDB Cluster, PXC(Percona XtraDB Cluster)等集群架构，但是MySQL主从架构因为结构简单且成本较低，是最使用广泛的MySQL架构。MySQL主从架构通过主从复制技术来实现主库的数据冗余，当主库故障可以把服务切换到从库，来避免数据库服务中断。



MySQL主从架构的高可用：



图3 MySQL主从架构



一个典型场景如图3，MySQL使用主从架构对外提供服务。图中主库Master有三个从库分别是slave1,slave2,slave3,若是主库故障，为了恢复DB服务，可以选择一个从库(slave1)成为新主库继续对外提供服务，原slave2，slave3改同步新主库的数据。



3、高可用问题挑战



MySQL是一个有数据有状态的服务，通常主库写入数据，通过异步复制二进制日志到从库执行，来实现主从库的数据一致性。当故障发生时，如何实现数据不丢失,各节点数据一致，业务影响小会有一定难度及挑战。



1）挑战1：如何实现主库突然故障,主库数据不丢失？



假想主库故障突然发生，从库还没有接收到主库的二进制日志，此时就有可能引起数据丢失。



2）挑战2：如何实现故障后新主从库架构的搭建及数据一致性保证？



多个从库对主库进行复制，有可能各从库对主库复制有不同的时延，各从库之间如何实现数据一致,各节点如何搭建成新的主从架构？



3）挑战3：如何实现故障自动Failover及业务影响最小？



若DB故障发生,如何让业务影响最小，甚至无感知，需要"自动故障转移"来支持。



4、高可用相关工作



一个真实线上可以使用的MySQL高可用架构需要考虑如下工作。



图4 MySQL高可用相关工作



三、常见的MySQL高可用架构



本节介绍几种常见的MySQL高可用架构。



1、主从复制+VIP



图5 主从复制+VIP



2、主从复制+MHA



MHA(Master High Availability) 是一种相对成熟的MySQL高可用解决方案。MHA是独立于MySQL的第三方软件，当主库故障发生后，MHA会尽最大努力来保证数据不丢失(若原主库可以登录，MHA会传输二进制日志到从库节点并执行)，并且完成新主从架构的搭建。



图6 主从复制+MHA



3、MGR复制 + Proxy



MySQL Group Replication（简称MGR）是MySQL5.7版本出现的新特性，提供高可用、高扩展、高可靠,强一致性的MySQL集群服务。MGR架构由若干个节点共同组成一个复制组，一个事务的提交，必须经过组内大多数节点（N / 2 + 1）决议并通过，才能得以提交,解决了传统复制可能的数据不一致的问题。



MGR+Proxy高可用架构：虽然MGR可以在主节点故障选举出新主,但应用层常不能自动修改配置中DB地址为新主IP。可使用MGR+Proxy来实现主节点故障时应用无感应自动切换到新的主节点。



图7 MGR复制+Proxy



四、汽车之家MySQL高可用实践



1、汽车之家MySQL高可用发展历程



汽车之家MySQL高可用发展可以分成三个阶段：



1）主从复制+VIP 时代：2016年前使用传统主从复制+VIP/DNS,主库故障通过VIP自动漂移，DBA手动调用脚本进行主从架构切换及域名切换。



2）主从复制+MHA时代：2016年MHA在汽车之家核心业务开始使用,实现了核心业务的故障自动切换，但是此时并没有自动化高可用平台来管理数据库。



3）MGR+自动化平台时代：2020年MGR高可用架构在汽车之家推广应用,MGR基于paxos协议的组复制技术保证各节点数据一致性,简化了主库故障切换工作。另外数据库自动化高可用平台上线，让汽车之家的MySQL高可用水平得到很大提升。



图8 汽车之家MySQL高可用发展历程



2、汽车之家MySQL高可用运维平台



1）高可用运维平台架构



一个高可用系统需要解决两个问题：如何发现故障？故障发生后如何处理故障？具体到MySQL数据库的高可用，因为故障恢复细节和MySQL架构有较强关联,设计者需要重点考虑三个方面：



• 故障发现：如何发生准确,快速的发现DB故障，不误报错报。



• 高可用架构：如何选择合适的MySQL高可用架构来处理故障的数据一致性问题。



• 故障自动化Failover：如何实现"自动故障转移"来保证DB服务的快速恢复?



图9 MySQL高可用设计



汽车之家MySQL高可用实现架构图：

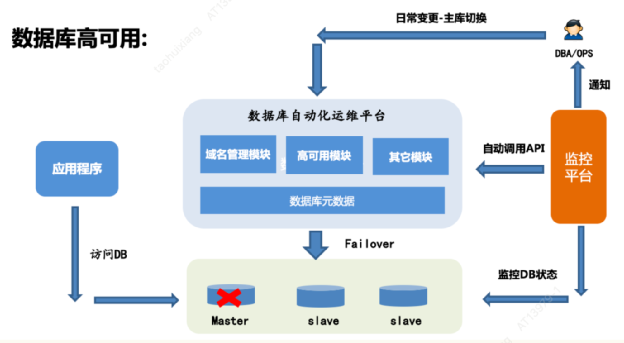

图10 MySQL高可用实现架构图



汽车之家MySQL高可用由MGR复制架构+监控平台+自动化运维平台三者来实现。



• MGR高可用架构：MGR使用基于paxos协议的组复制，主库的事务在从库中会至少存在一份记录，从而保证故障时数据不会丢失。并且 MGR主库故障会自动选择新主库，进一步减化了主库故障切换工作。



• 监控平台：基于Prometheus的监控平台对DB状态实时监控，若是发现主库故障将调用数据库运维平台相关API。



• 自动化运维平台：运维平台中的高可用模块负责故障的自动Failover。高可用模块会确认DB状态，故障恢复时新DB集群搭建,修改原来主库域名后端DB IP等工作，最终实现了主库故障对应用影响的尽量透明。



图10的高可用架构图,描述了经典环境下MySQL高可用实现。监控平台持续探测主库状态，若连续探测3次均发现主库故障，则调用运维平台的高可用模块API，发起主库切换，可以在2-3分钟内完成FailOver。



2）容器布署MySQL高可用



汽车之家有大量MySQL跑在k8S容器上，容器布署MySQL的高可用实现和物理机布署类似，主要区别是容器MySQL的主库故障监控由MySQL-Operator负责，而不是外部监控平台。



图11 容器布署MySQL高可用实现



容器MySQL-Operator每10秒探测一次MGR主库状态，若连续探测3次均为故障，将调用运维平台的高可用模块API，发起主库切换，通常可以在1-2分钟内完成FailOver。



3、未来规划



汽车之家MySQL高可用建设，未来计划做如下工作：



1）网络抖动或大事务有时会引起MySQL集群的主从库自动切换，计划进一步调优改进。



2）数据库故障智能自愈是一个较热的方向，计划研究并应用实践提升数据库的稳定性。



五、结语



本文介绍了常见的MySQL高可用架构，并重点介绍了汽车之家MySQL高可用体系发展历程，高可用建设实践情况。



汽车之家MySQL高可用使用MGR复制架构+自动化运维平台，实现了物理机及容器MySQL主库故障的自动Failover。若MySQL主库down，可以在2-3分钟内完成主库的故障切换,数据库服务的稳定性得到了很好保障。



作者|​陶会祥
