wireshark解析RTSP交互

RTSP信令交互

RTSP协议即实时流协议（Real TIme Streaming Protocol,RTSP）是一种网络应用协议，用以控制流媒体服务器信息交互。大多数RTSP服务器使用实时传输协议（RTP）和实时传输控制协议（RTCP）结合媒体流传输。即客户端和服务器先进行RTSP交互，获取服务端可用命令，以及媒体参数；之后传输数据的时候传输的是RTP封装的数据包；

下边的描述中，客户端就是我发送RTSP请求的那端，本例子中我使用的是VLC拉流，VLC就是客户端；服务端就是“设备”，是一个带存储功能的服务器设备；

简单的交互流程图：以RTSP over tcp为例，当然RTSP数据传输也可以使用UDP：（客户端拉流交互流程）

1 客户端和服务器进行RTSP交互过程中，我们通过TCP进行协议交互；首先就是TCP3次握手

2 RTSP交互，首先是客户端发送options命令给服务端,用来查询服务端支持的命令种类【设备是海康的】

请求的具体内容：

设备回复可用的方法：

3客户端向服务端发送describe命令，获取SDP信息

客户端发送describe请求：

设备回复：（该设备是海康的存储设备）

这里注意，客户端与某些设备【服务端】交互的时候，第一次发送describe，设备会回复401，此时客户端需要携带服务端上次回复的认证信息，再次发送describe；

设备回复SDP信息（下次客户端发送setup请求的URL就是media attribute里的control-URL）：

4 客户端向服务端发起SETUP命令,建立会话链接：

这里注意，setup有个重要参数，无论是接收推流，还是代理拉流，使用TCP还是UDP进行数据传输？是setup里标注的

客户端发送的请求：（有音视频两个track的话，setup请求两次）

注意，setup命令使用的URL是服务端返回的SDP中的control信息，如果setup用错了URL，服务端会回复415 Unsupported media type;

设备端的回复：

5 客户端向服务端发起播放请求

客户端发送play请求：

“PLAY”请求中，URL就是你RTSP请求拉流的URL，不带用户名和密码；里边的range很重要，也需要带上；避免拉回放流出现时间对不上的问题【拉早上7点，得到的是早上5点，这种其实就与play命令的URL和range有关】

range有clock（UTC）和npt（毫秒seek位置）两种格式

　　“ Range头可能包含一个时间参数。该参数以UTC格式指定了播放开始的时间。如果在这个指定时间后收到消息，那么播放立即开始。时间参数可能用来帮助同步从不同数据源获取的数据流。

　　不含Range头的PLAY请求也是合法的。它从媒体流开头开始播放，直到媒体流被暂停。如果媒体流通过PAUSE暂停，媒体流传输将在暂停点（the pause point）重新开始。（只不过有些厂家解析RTSP请求的时候，range起到了重要作用）

　　如果媒体流正在播放，那么这样一个PLAY请求将不起更多的作用，只是客户端可以用此来测试服务器是否存活。---来源于雷神的博客 ”

设备返回OK：如果你是pause转play，paly的回复可能某些流媒体服务器也会带range,这个range有些播放器会使用，所以要注意它的正确性；会影响播放器PTS的计算；

play信令的回复还有下边这种样式（海康的设备回复千变万化）

播放过程中你还可以发送其他请求，这里不再做其他操作；播放过程的数据交互

6 结束会话

Rst断开一般和ACK一起，如果只是单独的RST可能并不一定是真正的断开，有可能是路由异常

客户端向服务端发送结束会话请求：

如果是点播：一般是服务端本段时间的数据发完了，客户端收数据超时，触发teardown；或者有些客户端自己开发解析play信令的Range返回值，接收到满足Range时间段就不接收了；目前看到的基本都是客户端发teardown;结束；

客户端向服务端发送RTCP控制协议goodbye:

设备（服务端）应答：

结束TCP会话：强制关闭TCP链接（没有用四次挥手）使用 RST ACK；

——————————————————————————————————————————————————————————————————————

7 客户端RTSP推流流程

1 、option：交互支持哪些信令（并不是必须的，可以没有）

2、ANNOUNE：告知接收端，我这里的音视频数据格式，SPS，PPS，VPS等

3、option ：获取接收端支持的数据传输协议，发送端就会用该协议发送数据

4、RECORD：告知接收端，发送端要开始发流了，并携带NTP时间

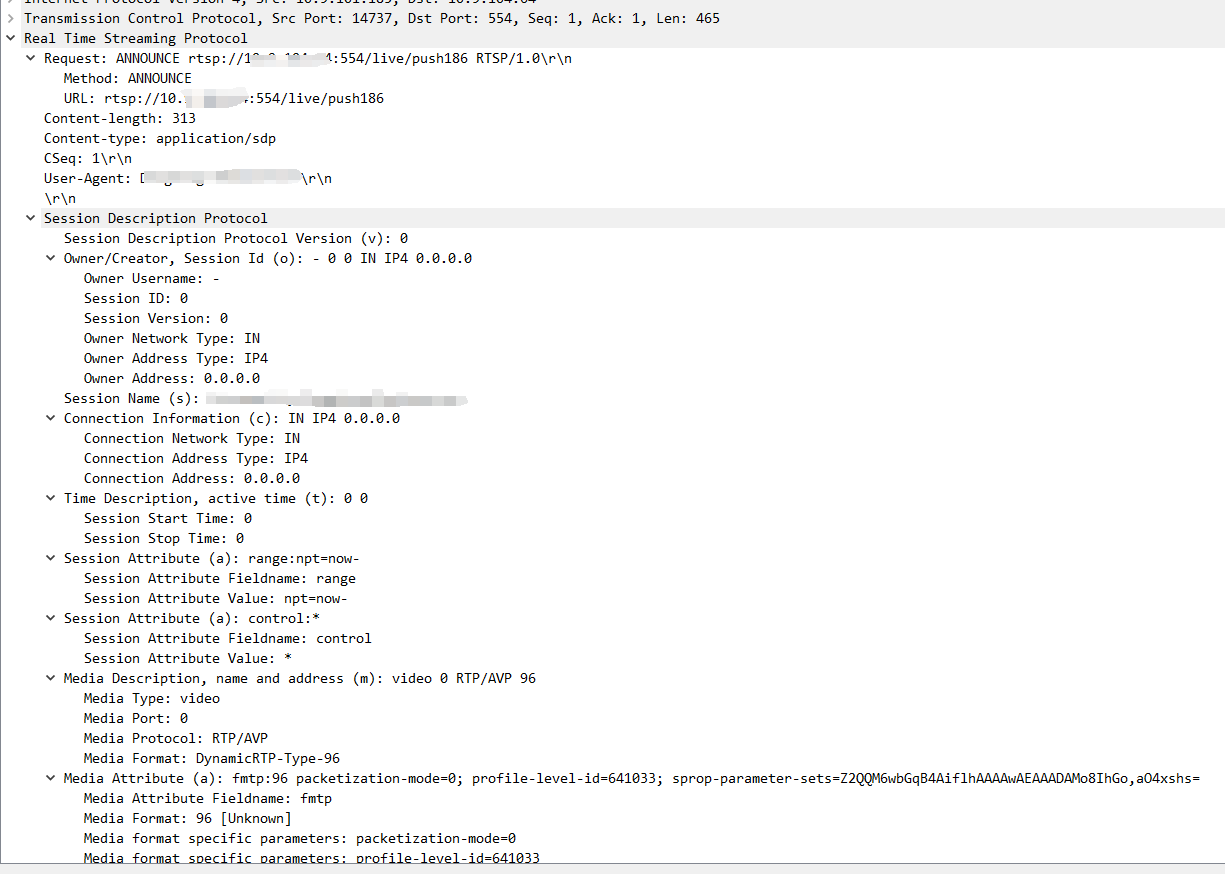

announce:

ANNOUNCE rtsp://10.*.*.*:554/live/push186 RTSP/1.0
Content-Length: 313
Content-Type: application/sdp
CSeq: 1
User-Agent:  Mediaserver

v=0
o=- 0 0 IN IP4 0.0.0.0
s=Streamed by  Mediaserver
c=IN IP4 0.0.0.0
t=0 0
a=range:npt=now-
a=control:*
m=video 0 RTP/AVP 96
a=fmtp:96 packetization-mode=0; profile-level-id=641033; sprop-parameter-sets=Z2QQM6wbGqB4AiflhAAAAwAEAAADAMo8IhGo,aO4xshs=
a=rtpmap:96 H264/90000
a=control:trackID=0
RTSP/1.0 200 OK
CSeq: 1
Date: Wed, Oct 16 2024 05:56:56 GMT
Server:  Mediaserver
Session: DneaJ5deFkvM

SETUP rtsp://10.*.*.*:554/live/push186/trackID=0 RTSP/1.0
CSeq: 2
Session: DneaJ5deFkvM
Transport: RTP/AVP;unicast;client_port=32656-32657;mode=record
User-Agent: Mediaserver

RTSP/1.0 200 OK
CSeq: 2
Date: Wed, Oct 16 2024 05:56:56 GMT
Server:  Mediaserver
Session: DneaJ5deFkvM
Transport: RTP/AVP/UDP;unicast;client_port=32656-32657;mode=record;server_port=32258-32259;ssrc=00000000

RECORD rtsp://10.*.*.*:554/live/push186 RTSP/1.0
CSeq: 3
Range: npt=0.000-
Session: DneaJ5deFkvM
User-Agent:  Mediaserver

RTSP/1.0 200 OK
CSeq: 3
Date: Wed, Oct 16 2024 05:56:56 GMT
RTP-Info: url=rtsp://10.*.*.*:554/live/push186/trackID=0
Server:  Mediaserver
Session: DneaJ5deFkvM

OPTIONS rtsp://10.*.*.*:554/live/push186 RTSP/1.0
CSeq: 4
Session: DneaJ5deFkvM
User-Agent:  Mediaserver

RTSP/1.0 200 OK
CSeq: 4
Date: Wed, Oct 16 2024 05:57:01 GMT
Public: OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE, ANNOUNCE, RECORD, SET_PARAMETER, GET_PARAMETER
Server:  Mediaserver
Session: DneaJ5deFkvM

RTSP标准错误码

 1 ”100” ; Continue (all 100 range)
 2
 3 “110”; Connect Timeout
 4
 5  “200” ; OK
 6
 7  ”201” ; Created
 8
 9  ”250” ; Low on Storage Space
10
11  ”300” ; Multiple Choices
12
13  ”301” ; Moved Permanently
14
15  ”302” ; Moved Temporarily
16
17  ”303” ; See Other
18
19  ”304” ; Not Modified
20
21  ”305” ; Use Proxy
22
23  ”350” ; Going Away
24
25  ”351” ; Load Balancing
26
27  ”400” ; Bad Request
28
29  ”401” ; Unauthorized   告诉发出请求的那端，带上401回给你的信息，并加密
30
31  ”402” ; Payment Required
32
33  ”403” ; Forbidden   信令交互过程中，出现不支持的信令；解析不到信令头等，返回403
34
35  ”404” ; Not Found
36
37  ”405” ; Method Not Allowed
38
39  ”406” ; Not Acceptable
40
41  ”407” ; Proxy Authentication Required
42
43  ”408” ; Request Time-out
44
45  ”410” ; Gone
46
47  ”411” ; Length Required
48
49  ”412” ; Precondition Failed
50
51  ”413” ; Request Entity Too Large
52
53  ”414” ; Request-URI Too Large
54
55  ”415” ; Unsupported Media Type
56
57  ”451” ; Parameter Not Understood
58
59  ”452” ; reserved
60
61  ”453” ; Not Enough Bandwidth  一般是摄像机不支持多路预览，或者多路输出；反应摄像机能力集有限
62
63  ”454” ; Session Not Found
64
65  ”455” ; Method Not Valid in This State
66
67  ”456” ; Header Field Not Valid for Resource
68
69  ”457” ; Invalid Range
70
71  ”458” ; Parameter Is Read-Only
72
73  ”459” ; Aggregate operation not allowed
74
75  ”460” ; Only aggregate operation allowed
76
77  ”461” ; Unsupported transport
78
79  ”462” ; Destination unreachable
80
81  ”500” ; Internal Server Error
82
83  ”501” ; Not Implemented  你的请求未实现，返回 reply 501
84
85  ”502” ; Bad Gateway
86
87  ”503” ; Service Unavailable
88
89  ”504” ; Gateway Time out
90
91  ”505” ; RTSP Version not supported
92
93  ”551” ; Option not supported

http中错误码101 表示切换应用层协议成功的返回，比如HTTP协议切换成websocket协议；
