AFL101

AFL01

AFL01是为了测试xpdf，主要是一个基础的插桩任务：



Afl++的安装不再此赘述，在afl++安装好之后尝试xpdf

Xpdf是开源的，可以搞到xpdf的源码：



用clang-fast编译，安装，





 　　

之后就可以直接跑了，命令也很简单，只指定了一个123的随机参数和连接pdftotext的输出位置：

afl-fuzz -i $HOME/fuzzing_xpdf/pdf_examples/ -o $HOME/fuzzing_xpdf/out/ -s 123 -- $HOME/fuzzing_xpdf/install/bin/pdftotext @@ $HOME/fuzzing_xpdf/output

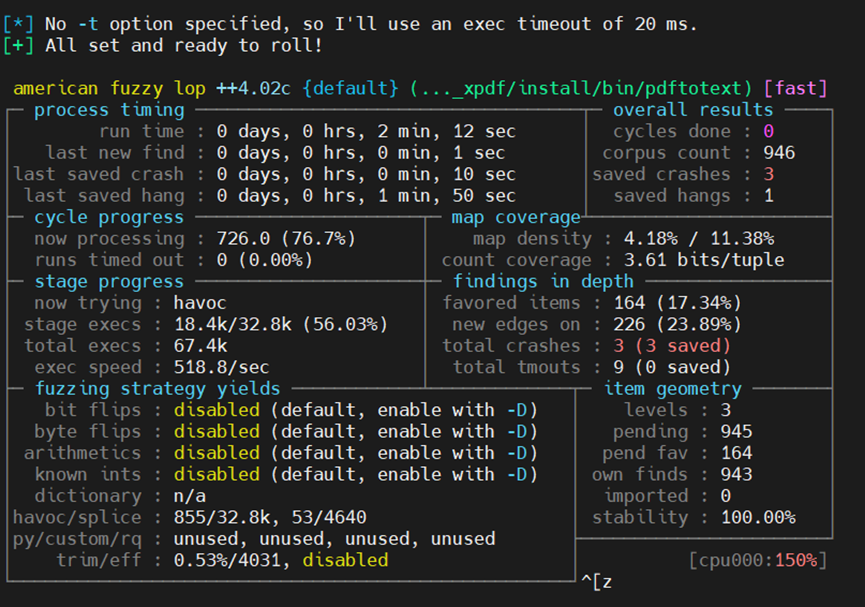

 这个相对容易一些，没多久就可以出crash：





AFL03

AFL03的任务是熟悉使用Address Sanitizer对TCPdump做模糊测试，方便后期更好地去分析跟踪crash：



TCPdump凭借其强大的功能和灵活的截取策略，使其成为类UNIX系统下用于网络分析和问题排查的首选工具，此软件是在libpcap的基础之上开发的，即数据包捕获函数库，凭借强大的功能和灵活的截取策略，使其成为类UNIX系统下用于网络分析和问题排查的首选工具。二者都是开源的，有源码：



使用ASAN对二者进行编译：

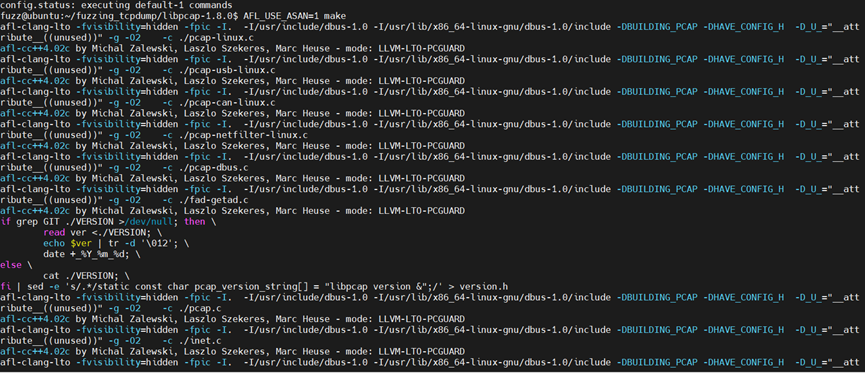

先使用llvm11编译libpcap

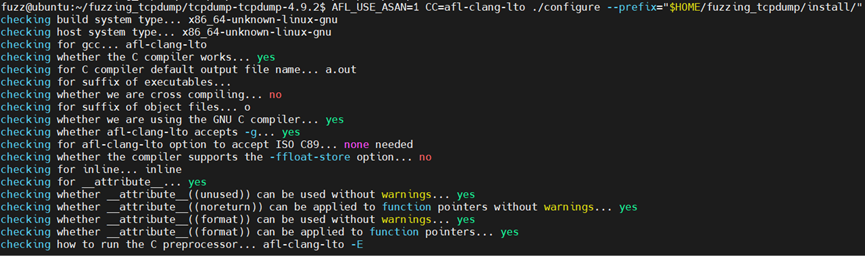

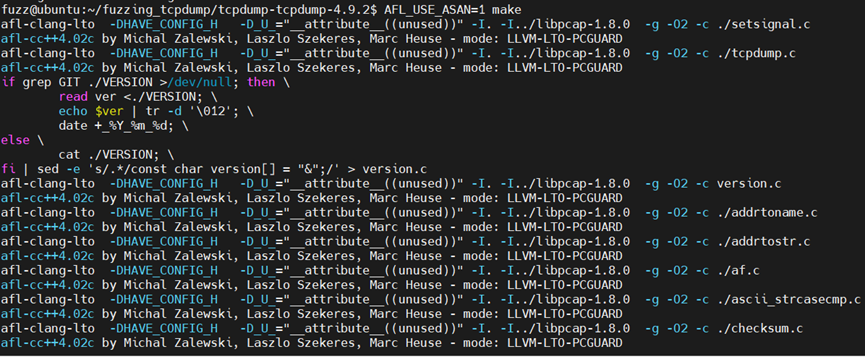

再用ASAN编译安装tcpdump：





使用ASAN编译的过程会漫长一点：

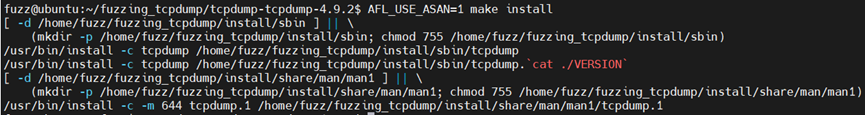

Install：



这就可以开始fuzz了，需要注意ASAN需要大量的内存空间，设置参数：-m none可以让fuzz过程的内存使用不受限制：

afl-fuzz -m none -i $HOME/fuzzing_tcpdump/tcpdump-tcpdump-4.9.2/tests/ -o $HOME/fuzzing_tcpdump/out/ -s 123 -- $HOME/fuzzing_tcpdump/install/sbin/tcpdump -vvvvXX -ee -nn -r @@



（

tcpdump参数解释，主要目的还是想尽可能多的调用tcpdump的函数：

-v：当分析和打印的时候，产生详细的输出。

-vv：产生比-v更详细的输出。

-vvv：产生比-vv更详细的输出。

-vvvv：以此类推

-X：输出包的头部数据，会以16进制和ASCII两种方式同时输出。

-XX：输出包的头部数据，会以16进制和ASCII两种方式同时输出，更详细。

-e：输出的每行中都将包括数据链路层头部信息，例如源MAC和目标MAC。

-ee：更详细

-n：对地址以数字方式显式，否则显式为主机名，也就是说-n选项不做主机名解析。

-nn：除了-n的作用外，还把端口显示为数值，否则显示端口服务名。

）



这里是临时截取的样图，在具体做exercise3的时候跑了17个小时也没跑出来crash，

官方是五个多小时就跑出来了：



和github上面给出的示例做比较，整体上没有做错或者少了哪步，不知道跑不出来的原因。

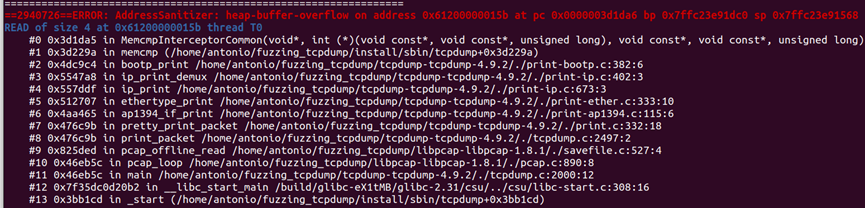

如果能跑出来的话，可以利用ASAN编译插桩TCPdump的特点，使用下面的命令对crash_file做一个分析，可以看到是一个堆溢出漏洞

$HOME/fuzzing_tcpdump/install/sbin/tcpdump -vvvvXX -ee -nn -r '/home/fuzz/fuzzing_ tcpdump/out/default/crashes/<crash_file_name>'





AFL05

AFL 05是对LibXML2做模糊测试，主要的突破点是实现多进程并行测试

这里的LibXML2是开源项目，有源码，因此运用一定技术对其进行编译插桩即可：

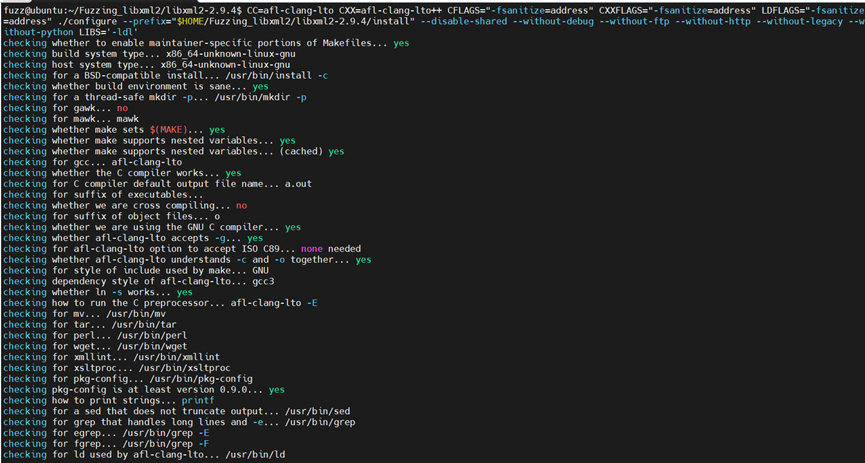

结合ASAN，命令如下：



CC=afl-clang-lto CXX=afl-clang-lto++ CFLAGS="-fsanitize=address" CXXFLAGS="-fsanitize=address" LDFLAGS="-fsanitize=address" ./configure --prefix="$HOME/Fuzzing_libxml2/libxml2-2.9.4/install" --disable-shared --without-debug --without-ftp --without-http --without-legacy --without-python LIBS='-ldl'



这里CC、CXX两个编译器都选择了AFL的lto模式编译器，同时CFLAGS、CXXFLAGS、LDFLAGS三者都开启地址随机化，（但为什么要开启地址随机化这个层面不太明白）：



编译过程比较漫长，运行make -j$(nproc)，使用全部线程加速编译过程：

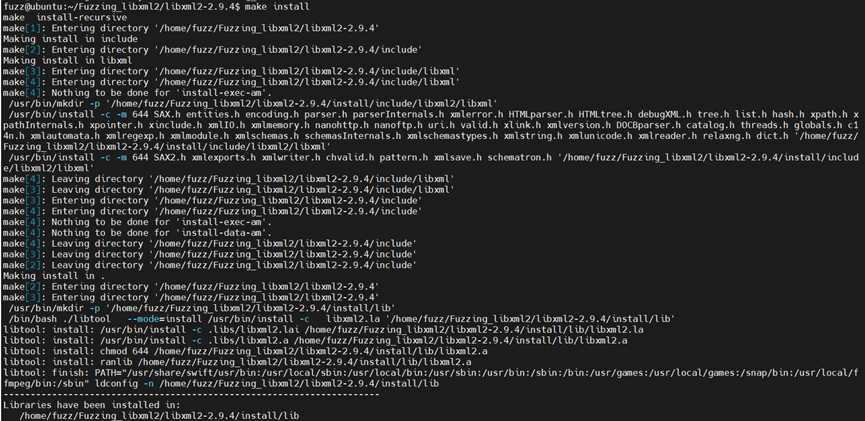

编译的过程还是相对漫长，等待后Make install安装：

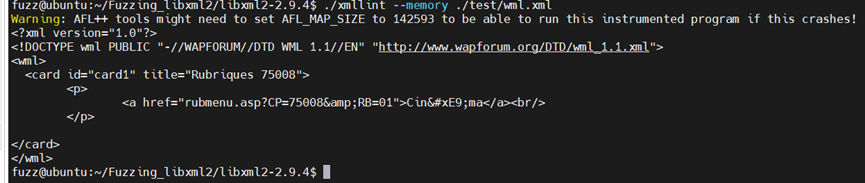

测试安装后的libxml2能够正常使用：



然后根据github上的推荐，下载语料库：



分别使用

afl-fuzz -m none -i ./afl_in -o afl_out -s 123 -x ./dictionaries/xml.dict -D -M master -- ./xmllint --memory --noenc --nocdata --dtdattr --loaddtd --valid --xinclude @@



afl-fuzz -m none -i ./afl_in -o afl_out -s 234 -S slave1 -- ./xmllint --memory --noenc --nocdata --dtdattr --loaddtd --valid --xinclude @@

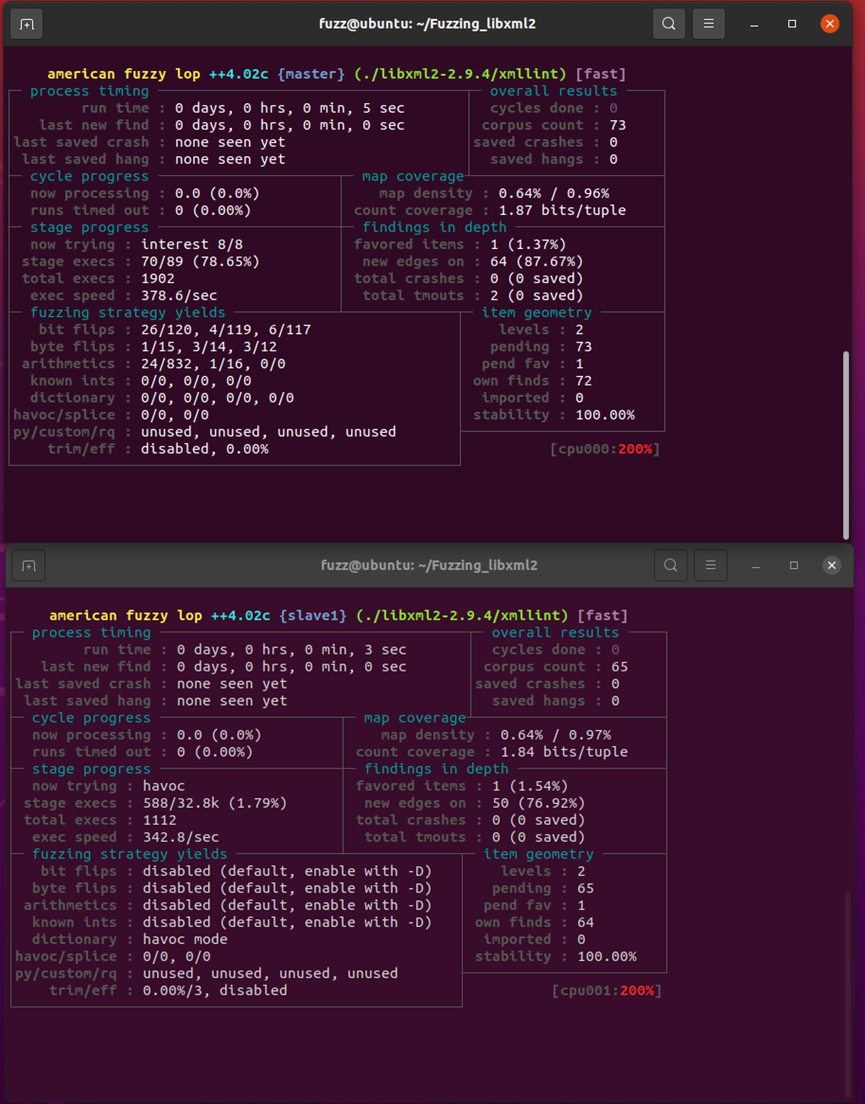

开启主窗口和若干个副窗口（截图只有一个）进行模糊测试：

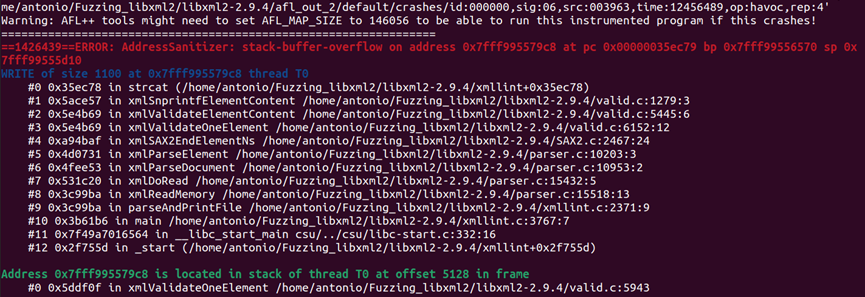

然后因为前面已经说明，因为使用了ASAN优化编译，对分析crash有很好的帮助，如下：



./xmllint --memory --noenc --nocdata --dtdattr --loaddtd --valid --xinclude './afl_out/default/crashes/id:000000,sig:06,src:003963,time:12456489,op:havoc,rep:4'





栈溢出漏洞



AFL07

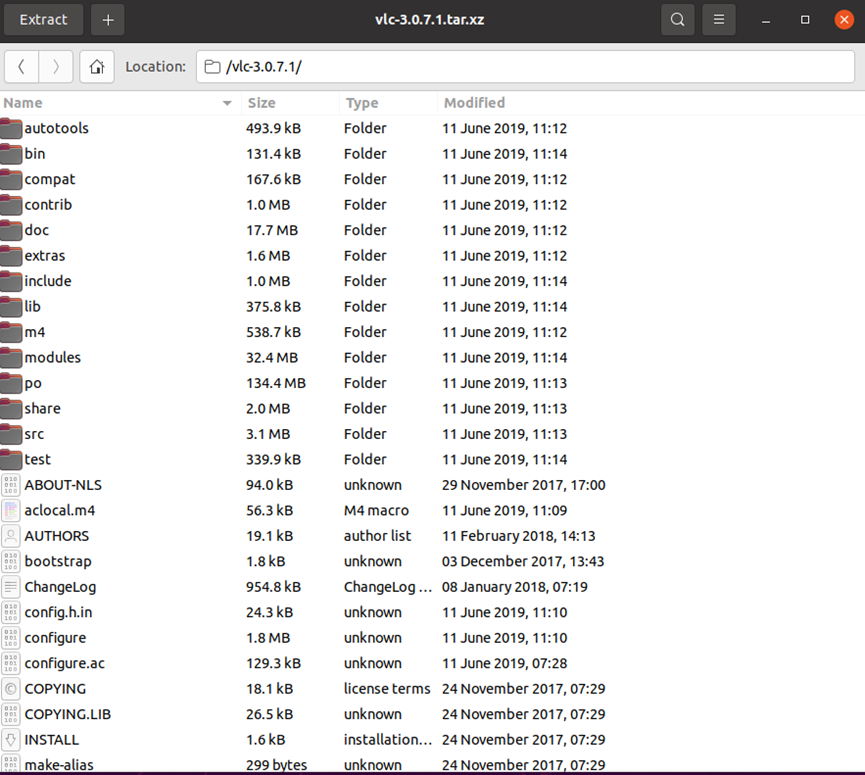

AFL07对VLC player做模糊测试，此为开源项目，可获取源码：

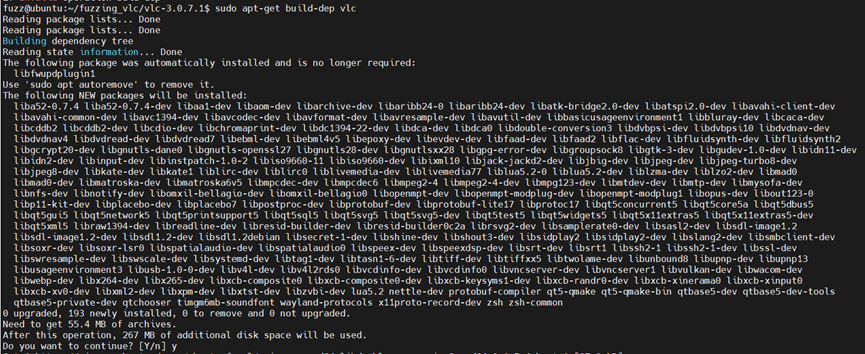

直接安装vlc player会报很多错，需要额外下载安装很多环境依赖，可以选择安装专门vlc依赖库跳过这一步：

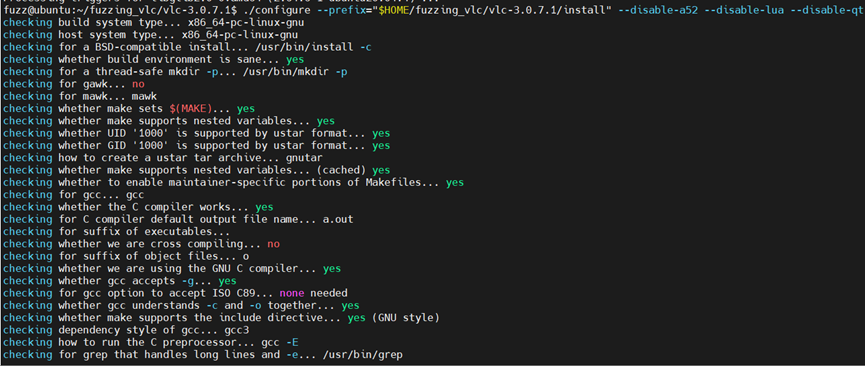

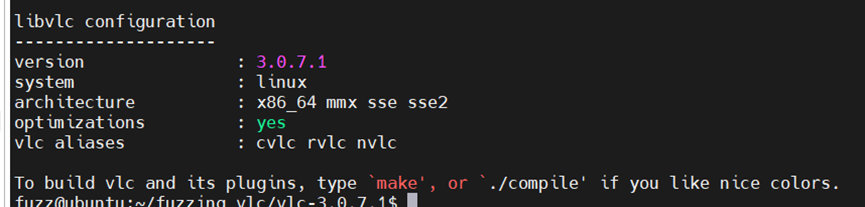

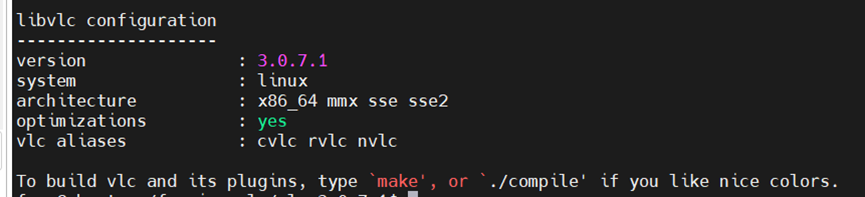

然后configure就不会报错：

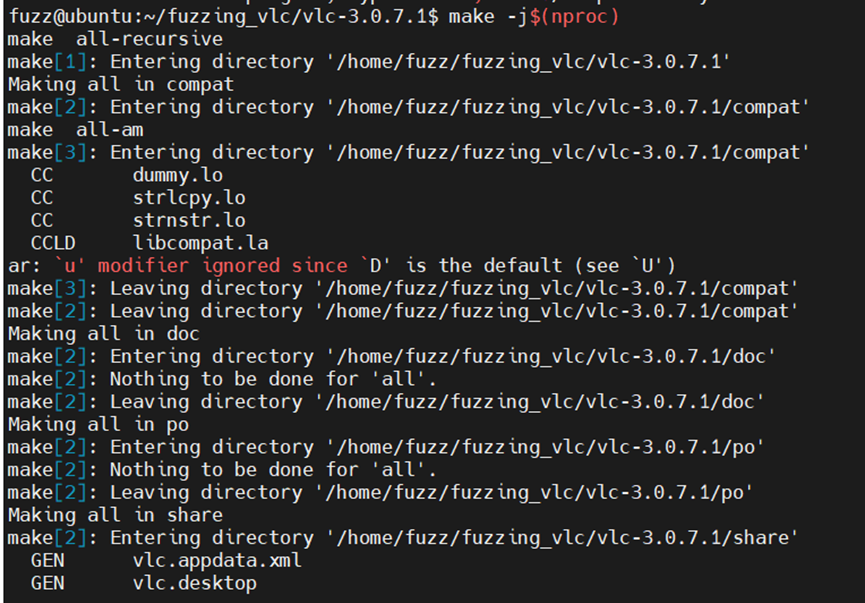

全进程快速编译：



检查可以正常使用：

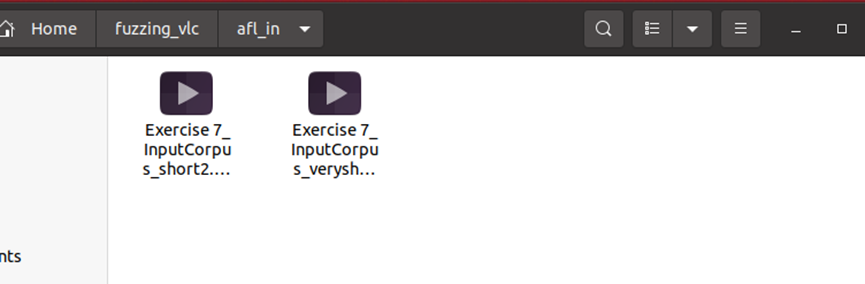

按照github上的推荐获取语料库视频：



然后经过实验发现，若是此时直接对vlc进行模糊测试的话，会很慢，每秒只有若干次执行，所以受github上的处理方式提醒指导，选择对vlc套一个测试用的harness，实现选择性、对一部分代码插桩。

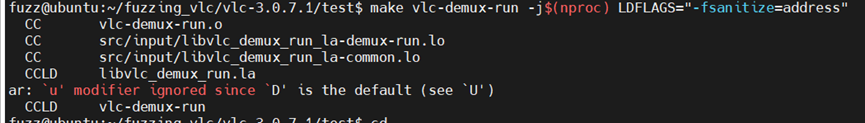

地址随机化对vlc-demux-run进行编译：

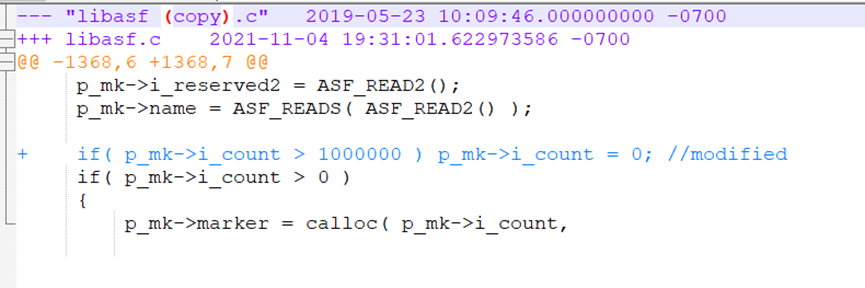

对libasf.c文件稍作修改，使得fuzz能够加速：

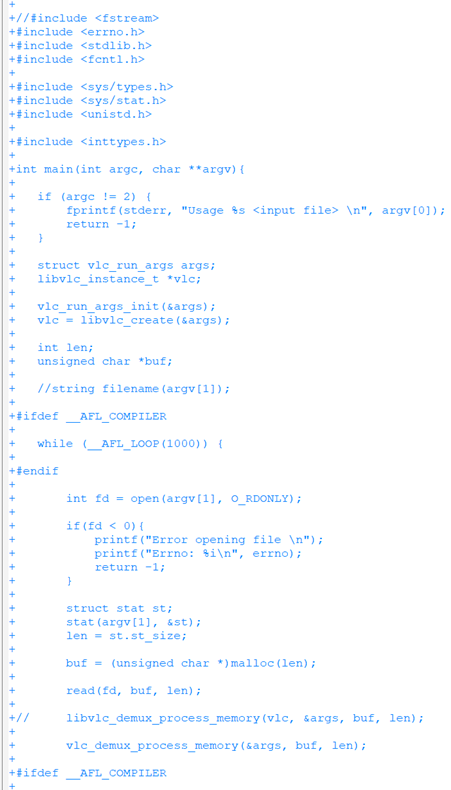

以上是能够正常模糊测试的工作，但是为了要测试出目标漏洞还需要做一个调整：已知目标漏洞是存在于ASF的demuxing中，所以对vlc-demux-run.c做一点改动，是对vlc_demux_process_memory函数的调用：



打上此补丁：

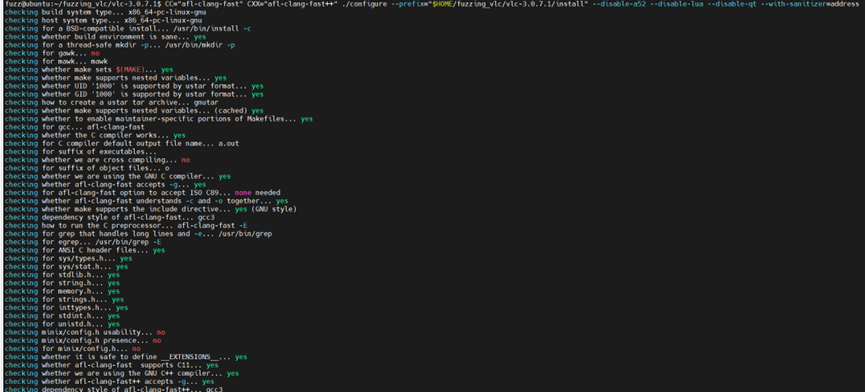

之后就是开心快乐的fuzz时间，使用fast模式，开启ASAN地址随机：

CC="afl-clang-fast" CXX="afl-clang-fast++" ./configure --prefix="$HOME/fuzzing_vlc/vlc-3.0.7.1/install" --disable-a52 --disable-lua --disable-qt --with-sanitizer=address

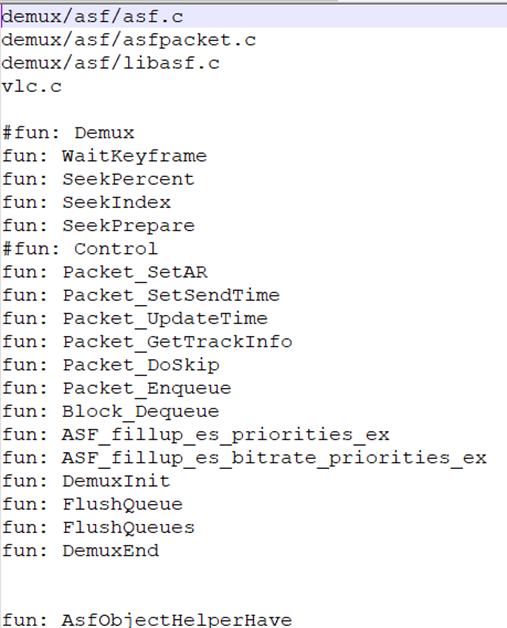

同时原文作者使用一种杂糅的方式，同时引进了功能函数和文件名的双匹配方式，编写了部分插桩的文件，会后续使用：

（不完全展示）





利用AFL_LLVM_ALLOWLIST选项，选定刚才产生的说明了部分插桩所针对的目标的文件进行编译，以此编译文件中所特定说明的对象：

AFL_LLVM_ALLOWLIST=$HOME/fuzzing_vlc/vlc-3.0.7.1/Partial_instrumentation make -j$(nproc) LDFLAGS="-fsanitize=address"，

关于forkserver报错

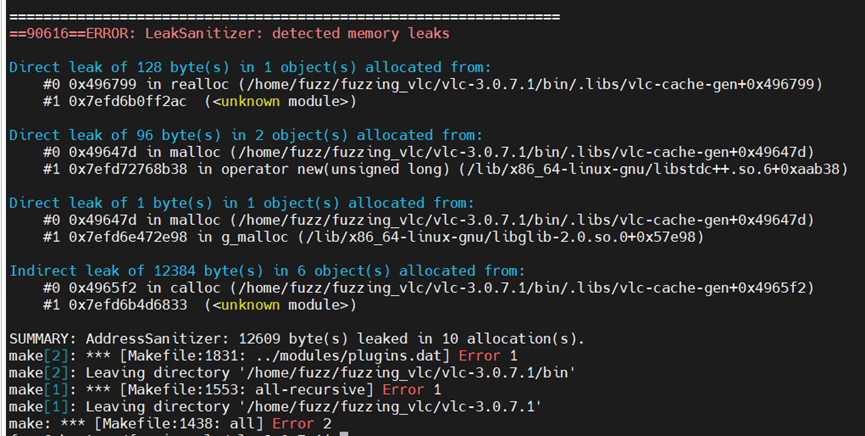

如果使用AFL_IGNORE_PROBLEM=1略过的话，会发现报内存泄露，此路不通：



若改使用AFL_PRELOAD=foo.so，编译过程虽然不同，但是最后会报相同错误，以上错误原因未知，无从解决。



AFL09

AFL10利用WinAFL对7zip压缩软件进行模糊测试



在windows上运行AFL-fuzz，需要配置环境

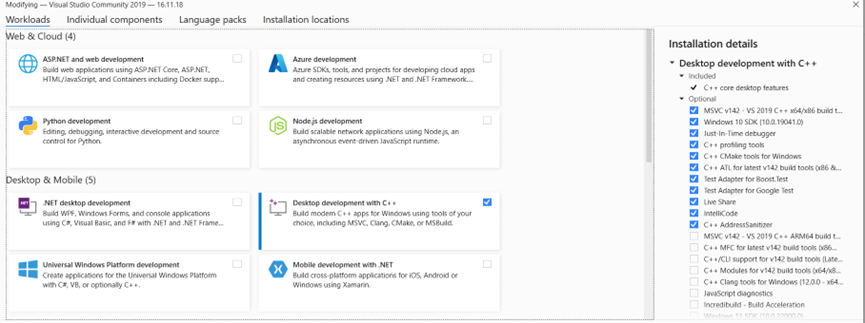

首先第一个肯定是C环境的配置，相对MinGW在Windows上的配置还有些麻烦，直接下载VS省事很多，比如Visual Studio2019：

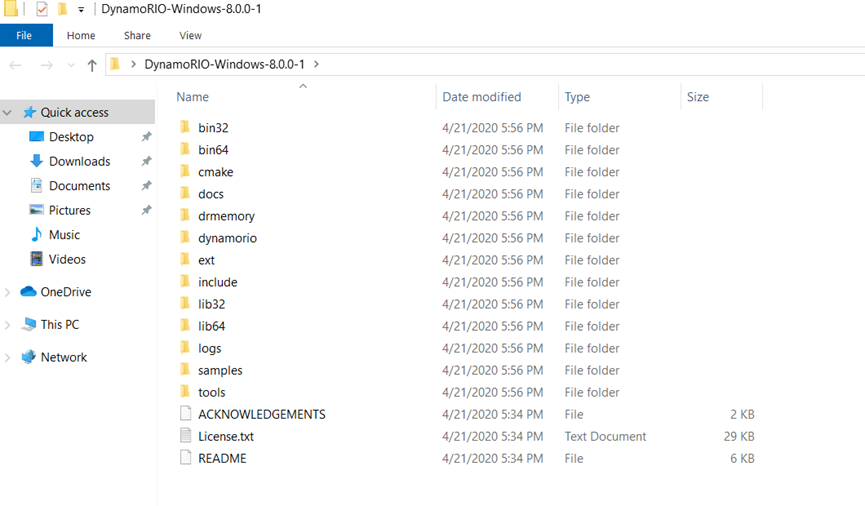

安装DynamoRIO运行时代码控制系统，以支持程序在运行的时候对程序代码流行完全控制：



获取winAFL的源码：



这时候利用vs2019的Developer Command Prompt，在WinAFL的目录下执行以下内容：

mkdir build32

cd build32

cmake -G"Visual Studio 16 2019" -A Win32 .. -DDynamoRIO_DIR=C:\Users\IEUser\Desktop\DynamoRIO-Windows-8.0.0-1\cmake

cmake --build . --config Release



注意第四行的DynamoRIO的路径配置

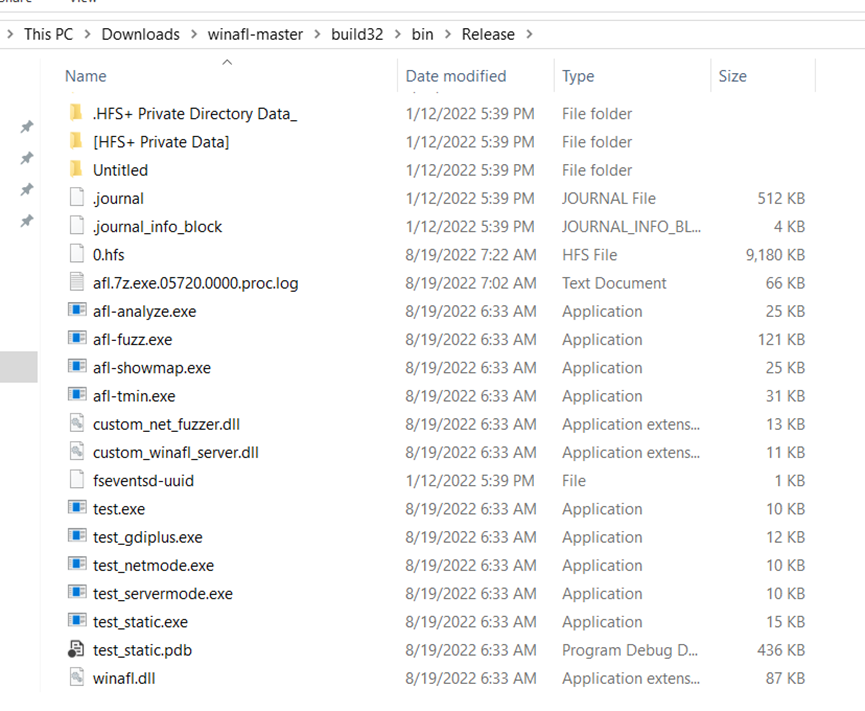

这几行执行完毕后可以看到WinAFL的二进制文件：

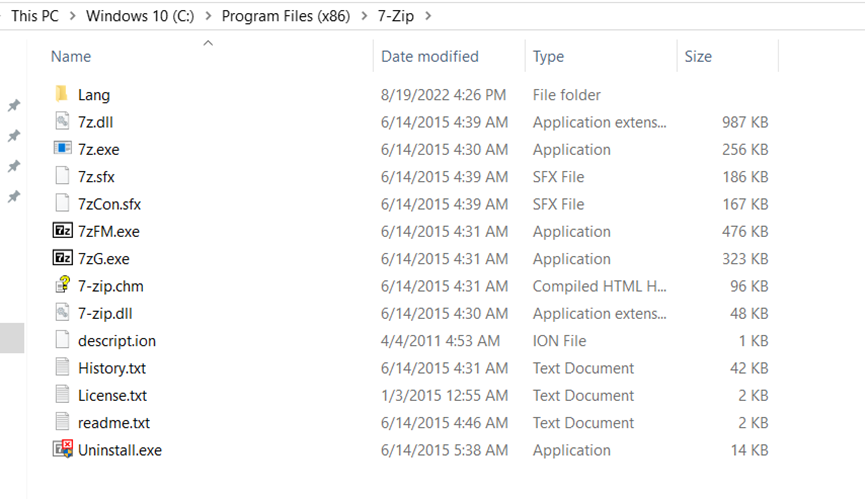

然后下载7-zip：



最好是使用HFS+ images作为语料库：

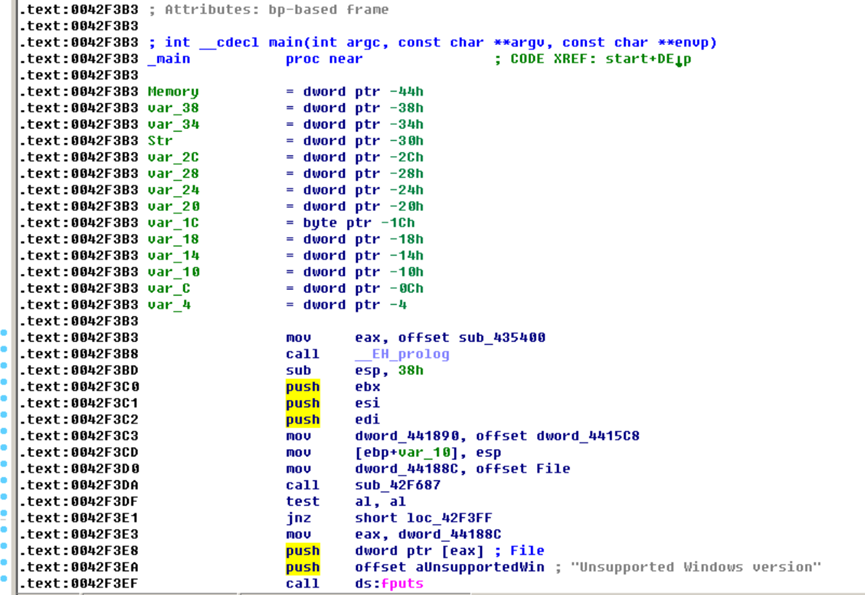

在AFL08中，在fuzzer会循环的位置寻找一个目标函数的偏移量进行fuzz，所以定位到main函数入口点为0x42F3B3：



所以main函数的偏移地址就是0x2F3B3。

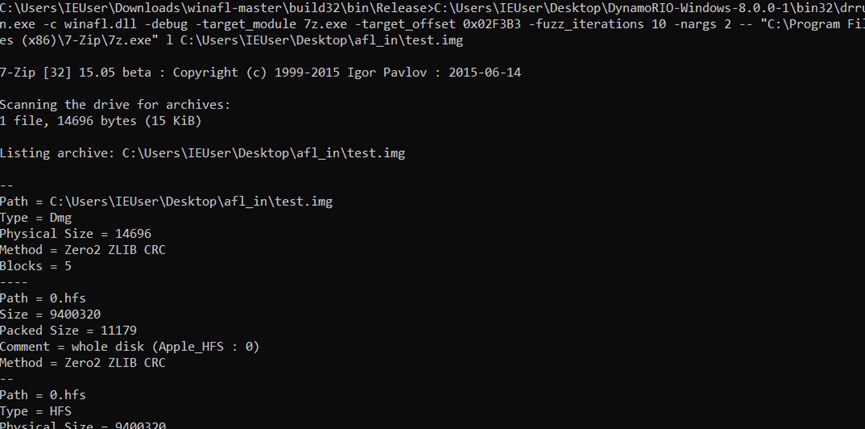

检查目标在代码运行时控制系统下是否可以正常运行：

C:\Users\IEUser\Desktop\DynamoRIO-Windows-8.0.0-1\bin32\drrun.exe -c winafl.dll -debug -target_module 7z.exe -target_offset 0x02F3B3 -fuzz_iterations 10 -nargs 2 -- "C:\Program Files (x86)\7-Zip\7z.exe" l C:\Users\IEUser\Desktop\input\test.img



目标执行没问题

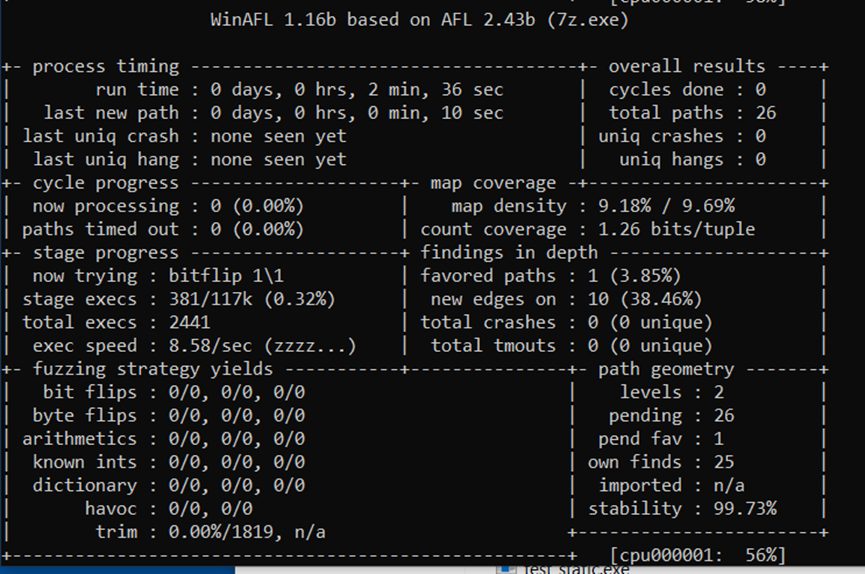

最终使用afl-fuzz.exe测试：

afl-fuzz.exe -i C:\Users\IEUser\Desktop\afl_in -o C:\Users\IEUser\Desktop\afl_out -t 2000 -D C:\Users\IEUser\Desktop\DynamoRIO-Windows-8.0.0-1\bin32 -- -coverage_module 7z.exe -coverage_module 7z.dll -target_module 7z.exe -target_offset 0x02F3B3 -nargs 2 -- "C:\Program Files (x86)\7-Zip\7z.exe" e -y @@



成功运行
