配置静态路由（Cisco Packet Tracer）

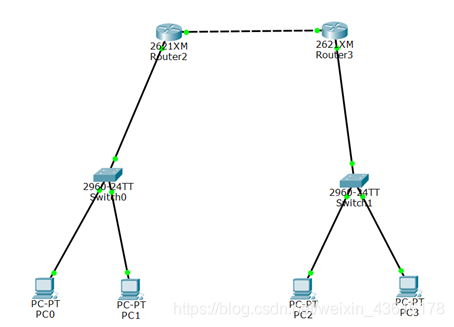

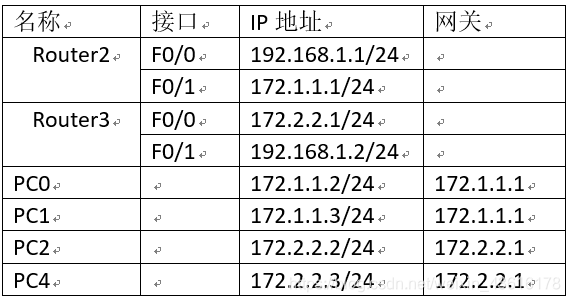

一、 实验拓扑图

在这里插入图片描述
在这里插入图片描述

二、Router2的基本配置

Router>en
Router#conf t
Router(config)#hostname RA
RA(config)#no ip domain-look
RA(config)#int f0/0
RA(config-if)#ip address 192.168.1.1 255.255.255.0
RA(config-if)#no shut
RA(config-if)#exit

RA(config)#int f0/1
RA(config-if)#ip address 172.1.1.1 255.255.255.0
RA(config-if)#no shut
RA(config-if)#exit
RA(config)#exit

三、Router3的基本配置

Router>en
Router#config t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname RB
RB(config)#no ip domain-look
RB(config)#int f0/0
RB(config-if)#ip address 172.2.2.1 255.255.255.0
RB(config-if)#no shut
RB(config-if)#exit

RB(config)#int f0/1
RB(config-if)#ip address 192.168.1.2 255.255.255.0
RB(config-if)#no shut
RB(config-if)#exit
RB(config)#exit

四、配置静态路由

RA#config t
Enter configuration commands, one per line. End with CNTL/Z.
RA(config)#ip route 172.2.2.0 255.255.255.0 192.168.1.2
RA(config)#exit

RB#config t
Enter configuration commands, one per line. End with CNTL/Z.
RB(config)#ip route 172.1.1.0 255.255.255.0 192.168.1.1
RB(config)#exit

查看配置
在这里插入图片描述
在这里插入图片描述

五、测试

用PC0ping其他3台PC
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
