【硬件测试】基于FPGA的16QAM基带通信系统开发与硬件片内测试,包含信道模块,误码统计模块,可设置SNR

1.算法仿真效果

本文是之前写的文章:

《基于FPGA的16QAM基带通信系统,包含testbench,高斯信道模块,误码率统计模块,可以设置不同SNR》

的硬件测试版本。

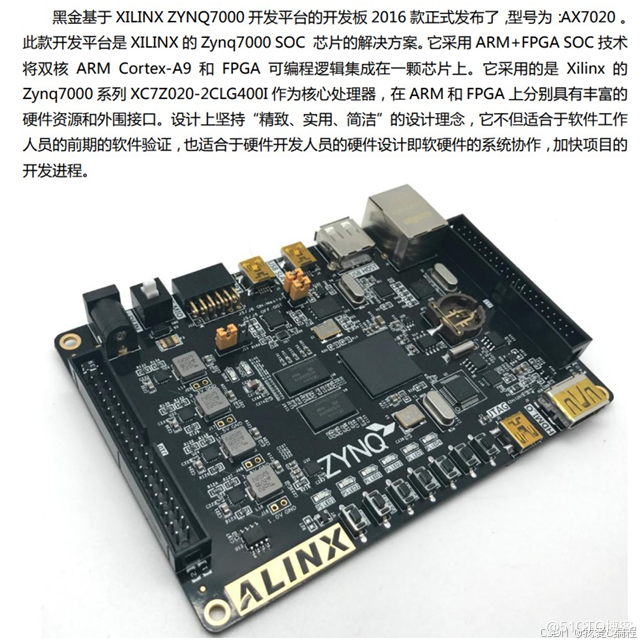

在系统在仿真版本基础上增加了ila在线数据采集模块，vio在线SNR设置模块，数据源模块。硬件ila测试结果如下：（完整代码运行后无水印）：

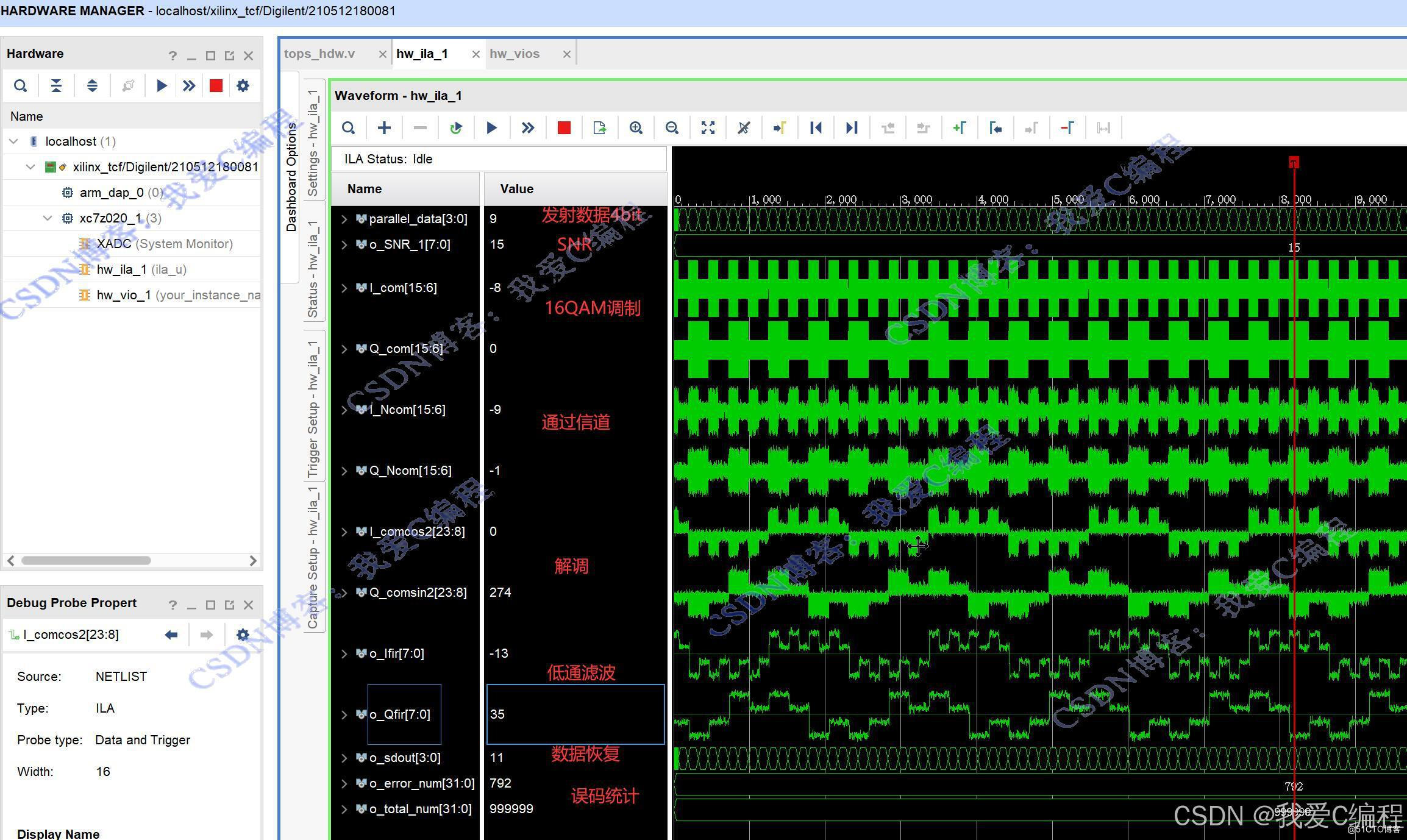

vio设置SNR=15db

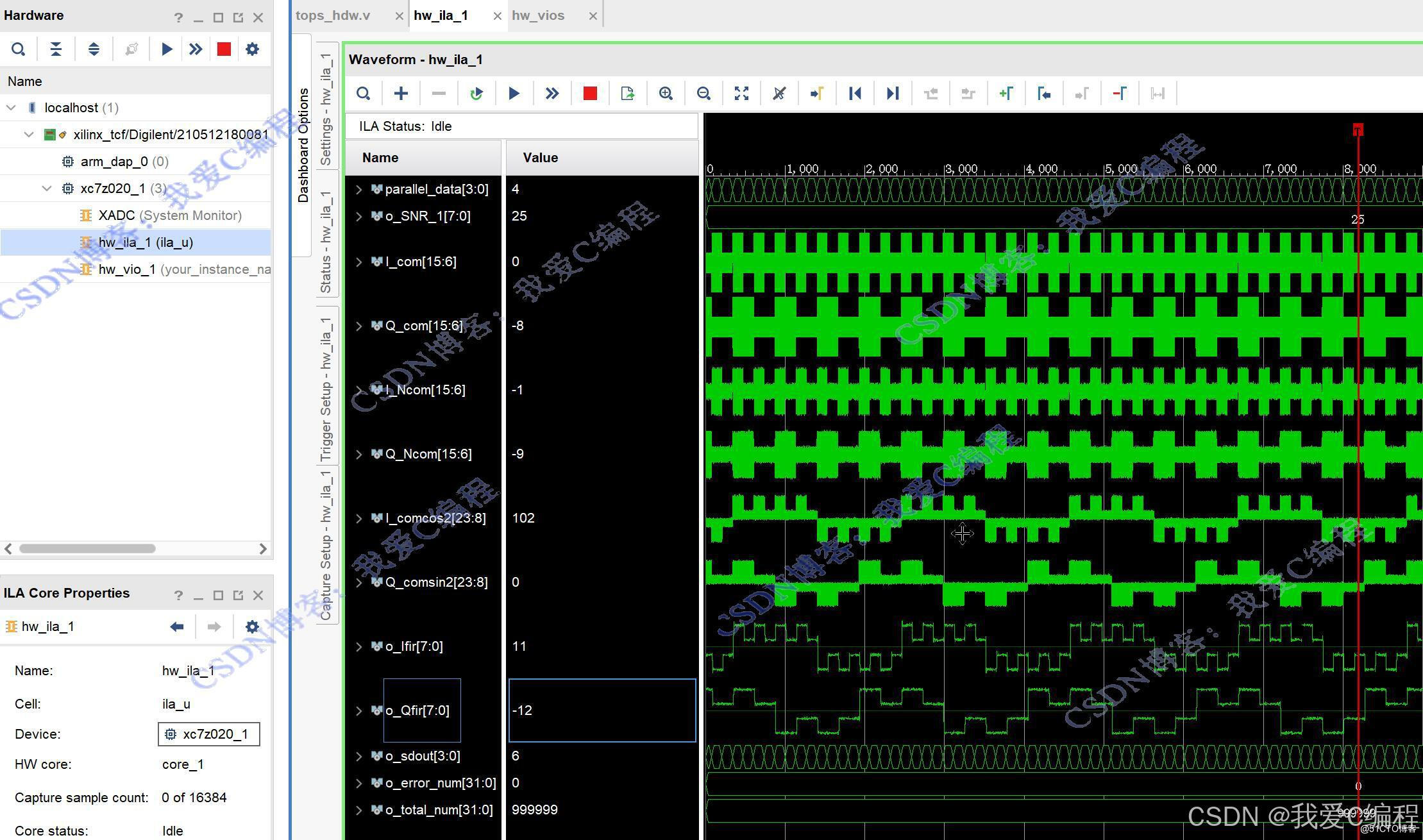

vio设置SNR=25db

硬件测试操作步骤可参考程序配套的操作视频。

2.算法涉及理论知识概要

16QAM全称正交幅度调制是英文Quadrature Amplitude Modulation的缩略语简称，意思是正交幅度调制，是一种数字调制方式。产生的方法有正交调幅法和复合相移法。16QAM是指包含16种符号的QAM调制方式。

16QAM 调制原理

16QAM 是用两路独立的正交 4ASK 信号叠加而成，4ASK 是用多电平信号去键控载波而得到的信号。它是 2ASK 调制的推广，和 2ASK 相比，这种调制的优点在于信息传输速率高。正交幅度调制是利用多进制振幅键控（MASK）和正交载波调制相结合产生的。

16 进制的正交振幅调制是一种振幅相位联合键控信号。16QAM 的产生有 2 种方法：

（1）正交调幅法，它是有 2 路正交的四电平振幅键控信号叠加而成；

（2）复合相移法：它是用 2 路独立的四相位移相键控信号叠加而成。

这里采用正交调幅法。

数字信号是通过FPGA的输出端口生成的。在16QAM调制中，每个符号包含4个比特，因此需要一个4位二进制计数器来生成数字信号。计数器的输出被映射到星座图上的一个点，然后通过数字到模拟转换器（DAC）转换为模拟信号。串/并变换器将速率为Rb的二进制码元序列分为两路,速率为Rb/2.2-4电平变换为Rb/2 的二进制码元序列变成速率为RS=Rb/log216 的 4 个电平信号,4 电平信号与正交载波相乘,完成正交调制,两路信号叠加后产生 16QAM信号.在两路速率为Rb/2 的二进制码元序列中,经 2-4 电平变换器输出为 4 电平信号,即M=16.经 4 电平正交幅度调制和叠加后,输出 16 个信号状态,即 16QAM.

16QAM 解调原理

16QAM 信号采取正交相干解调的方法解调，解调器首先对收到的 16QAM 信号进行正交相干解调，一路与 cos ω c t 相乘，一路与 sin ω c t 相乘。然后经过低通滤波器，低通滤波器 LPF 滤除乘法器产生的高频分量，获得有用信号，低通滤波器LPF 输出经抽样判决可恢复出电平信号。

3.Verilog核心程序

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2024/11/25 03:23:02
// Design Name:
// Module Name: tops_hdw
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module tops_hdw(



input i_clk,
input i_rst,
output reg [3:0] led
);



//设置SNR
wire signed[7:0]o_SNR;
vio_0 your_instance_name (
  .clk(i_clk),                // input wire clk
  .probe_out0(o_SNR)  // output wire [7 : 0] probe_out0
);


wire  [3:0] parallel_data;
wire signed[15:0]sin;
wire signed[15:0]cos;
wire  signed[15:0]  I_com;
wire  signed[15:0]  Q_com;
wire  signed[15:0]I_Ncom;
wire  signed[15:0]Q_Ncom;
wire  signed[23:0]I_comcos2;
wire  signed[23:0]Q_comsin2;
wire  signed[7:0]o_Ifir;
wire  signed[7:0]o_Qfir;
wire  [3:0] o_sdout;
wire signed[31:0]o_error_num;
wire signed[31:0]o_total_num;

TOPS_16QAM TOPS_16QAM_u(
.clk           (i_clk),
.rst           (i_rst),
.start         (1'b1),
.i_SNR         (o_SNR),
.parallel_data (parallel_data),
.sin           (sin),
.cos           (cos),
.I_com         (I_com),
.Q_com         (Q_com),
.I_Ncom        (I_Ncom),
.Q_Ncom        (Q_Ncom),
.I_comcos2     (I_comcos2),
.Q_comsin2     (Q_comsin2),
.o_Ifir        (o_Ifir),
.o_Qfir        (o_Qfir),
.o_sdout       (o_sdout),
.o_error_num   (o_error_num),
.o_total_num   (o_total_num)
);


//ila篇内测试分析模块
ila_0 ila_u (
    .clk(i_clk), // input wire clk
    .probe0({
            o_SNR,//8
            I_com[15:6], Q_com[15:6],I_Ncom[15:6],Q_Ncom[15:6],//40
            I_comcos2[23:8],Q_comsin2[23:8],o_Ifir,o_Qfir,//48
            parallel_data,o_sdout,
            o_error_num,o_total_num//64

             })
    );
endmodule
