开关电源硬件知识学习，PFC功率因数调节

1. 220V 输入交流电压端的滤波，需要经过共模电感，差模电感

共模电感，消除N, L 对地的共模电压，差模电感消除N,L之间的差模电压

X电容消除N,L之间的差模电压， Y电容消除N, L 对地的共模电压，Y电容一端接地，一端接L

2. 220V滤波后经过整流桥得到直流电压

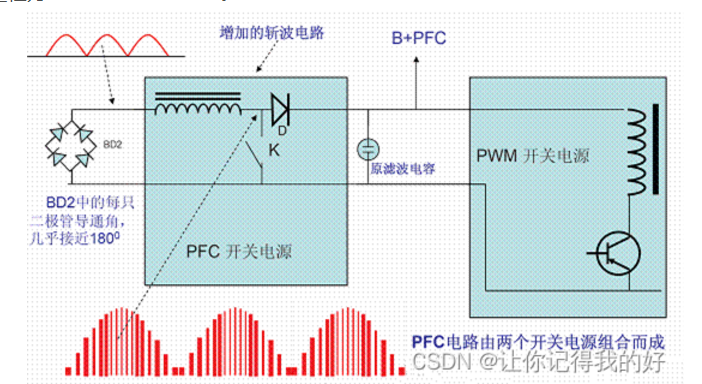

3. 下一级需要PFC功率因数调节，整体拓扑结构如下，其中前级和后级用的是MOS管，需要两个芯片。

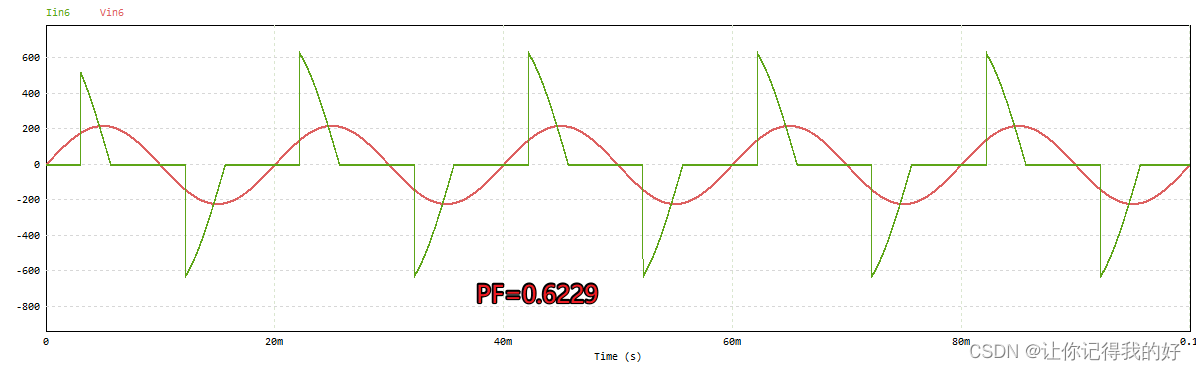

如下是原来后级加电容滤波时，输入电压和输入电流的波形图。电压是正弦波，但是电流不是正弦波，会导致功率因数小于1，其次大电流尖峰会导致输电线上消耗大，其次影响输入电压波动，产生电磁干扰。

 PFC的目的使电流也是正弦波，可以提高功率因数，消除电磁兼容和电磁干扰。

 PFC具体方式是，把经过整流桥后的直流波形电压，用MOS管开关转成高频的直流电压，替换原来用电容的方案，这样电流也是正弦波。



常用方案是用两级芯片，控制前级和后级的MOS管，一般选用同一家公司的，会有参考电路。

4. DC转DC是用PWM波控制前级变压器，变压器后级接输出电压
