4.1内存的物理机制很简单

      内存实际上是一种名为内存IC的电子元件。虽然内存IC包括DRAM、SRAM、ROM等多种形式，但从外部来看，基本机制都是一样的。内存IC中有电源、地址信号、数据信号、控制信号等用于输入输出的大量引脚（IC引脚），通过为其指定地址（address），来进行数据的读写。

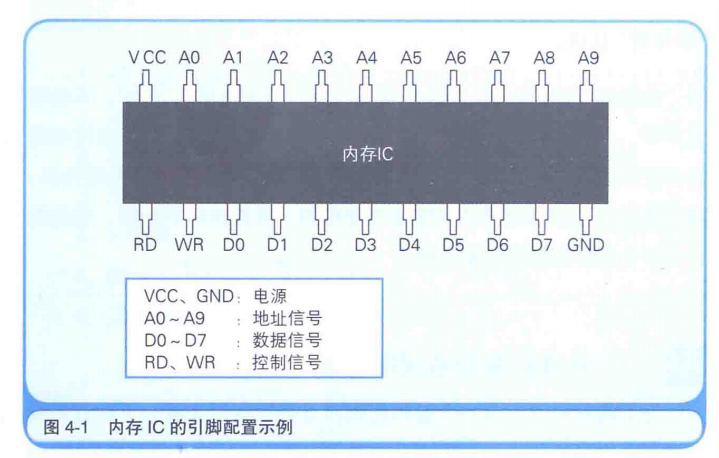

     图4-1是内存IC（在这里假设它为RAM）的引脚配置示例。

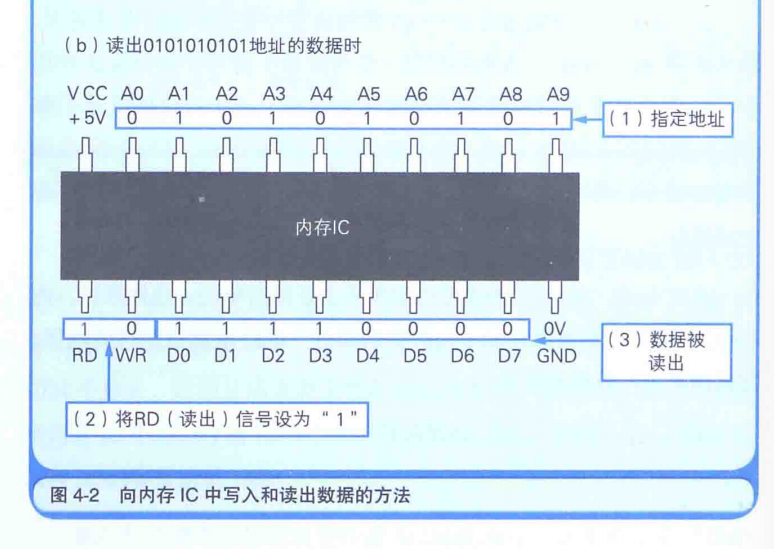

       读出数据时，只需通过A0~A9的地址信号指定数据的存储场所，然后再将RD（read=读出的简写）信号设成1即可。执行完这些操作，指定地址中存储的数据就会被输出D0~D7的数据信号引脚（图4-2（b））中。另外，像WR和RD这样可以让IC运行的信号称为控制信号。其中当WR和RD同时为0时，写入和读出的操作都无法进行。



       由此可见，内存IC的物理机制实质上是很简单的。总体来讲，内存IC内部有大量可以存储8位数据的地方，通过地址指定这些场所，之后即可进行数据的读写。
