HS6621CXC低功耗蓝牙5.1支持nordic2.4G私有协议SOC芯片

2.4Ghz的soc蓝牙5.1芯片HS6621CC语音遥控/智能门锁M4F内核兼容NORDIC的2.4G私有协议超低功耗

性能特点
射频收发器

1. -95.5 dBm 灵敏度@1Mbps
2. 93dBm 灵敏度@2Mbps
3. 98dBm 灵敏度@500Kbps
4. -101.5 dBm 灵敏度@125KbpsTX
5. 功率 -20 ~ + 9 dBm

CPU

1. ARM CortexTM-M4F,最大64MHZ
2. 串行线路调试

存储器

1. 64KB SRAM
2. SFLASH
3. HS6621CG-C: 8Mb
4. HS6621CF-C/CM-C/CQ-C: 4Mb

Clocks
HS6621CG-C/CF-C/CM-C: 32MHz 晶体，32MHZ RC 振荡器，32.768 KHz 晶体，32.768 KHz RC 振荡器

外设资源

1. 8通道 DMA
2. 2 x UART，
3. 1 x I2S 接口
4. 兼容灵活的通用IO
5. HS6621CG-C/CF-C: 多达32个通用 GPIO
6. HS6621CM-C: 多达17个通用 GPIO
7. HS6621CQ-C: 多达21个通用 GPIO
8. 3 x12C 接口
9. 2 x SPI 接口
10. QSPI LCD/AMOLED 控制器
11. QSPI Flash 控制器
12. Watchdog
13. RTC
14. 3 x PWM 通道的定时器/计数器
15. 三通道QDEC
16. 灵活的 GPADC

HS6621CG-C/CF-C/CQ-C: 8个单端或差分端12位 GPADC up 至2Msps (可配置精度和采样速率) HS6621CM-C: 6单端或差分端12位 GPADC，最高2Msps (可配置精度和采样速率)音频: (HS6621CG-C/CF-C/CM-C 支持，只有 HS6621CQ-C 不支持)
16-bit ADC
support PDM,IIS

优势特点

HS6621CxC 是一种功耗优化的真正的片上系统(SOC)解决方案，既适用于蓝牙低能耗，也适用于专有的2.4 GHz 应用。它集成了高性能和低功耗射频收发机与蓝牙基带和丰富的外设扩展。HS6621CxC 还集成了电源管理，提供高效的电源管理。它的目标是2.4-GHz 的低耗电蓝牙系统、专用的2.4-GHz 系统、人机界面设备(键盘、鼠标和遥控器)、运动和休闲设备、手机配件和消费电子产品。HS6621CxC 片上蓝牙系统支持所有蓝牙标准5.1功能。该芯片集成了高达64MHz 的高性能 MCU、 DMA、 GPIO、12S、12C、 SPI。UART，Timer，RTC，看门狗，支持32MHz 外部晶体，集成多用途12位 ADC，音频 ADCHS6621CxC 集成在芯片64K SRAM 上，并支持用户定义的 IDE 系统，单片机 SFLASH MCU 开发和 JTAG 软件升级。

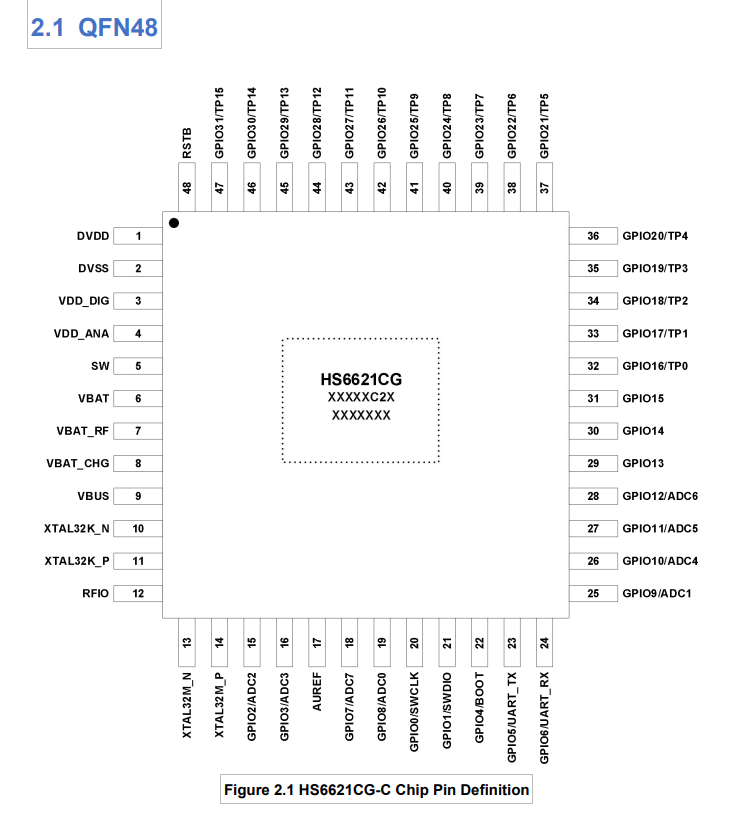

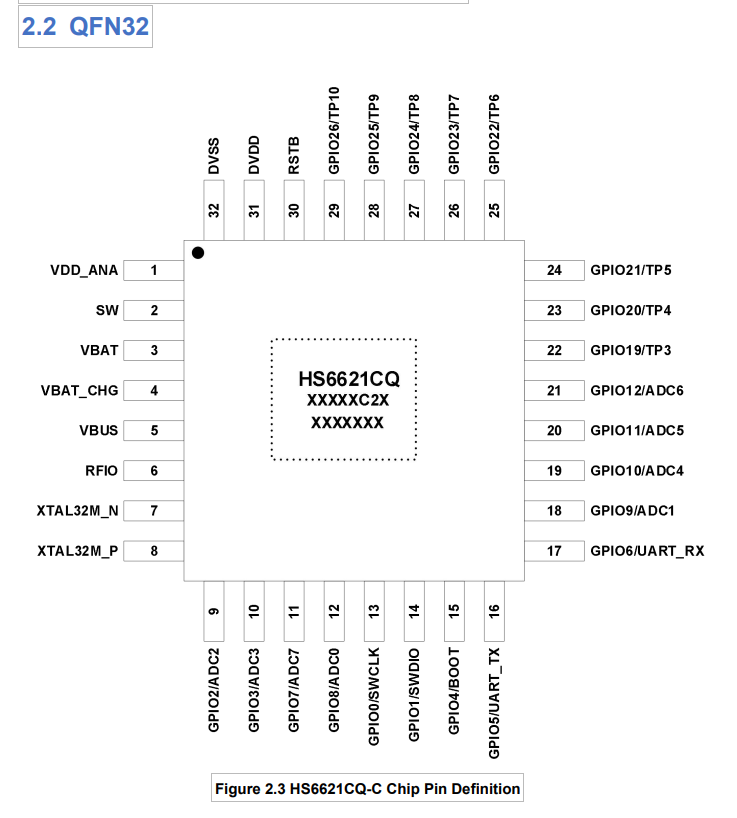

封装图片

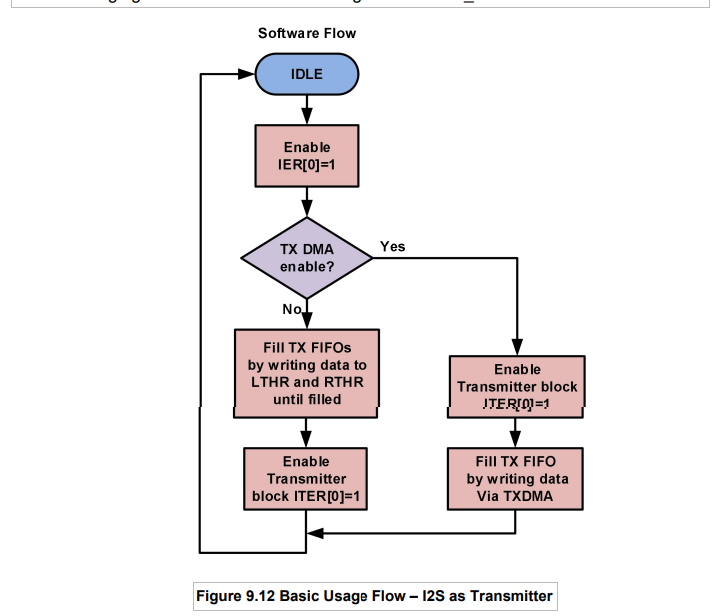

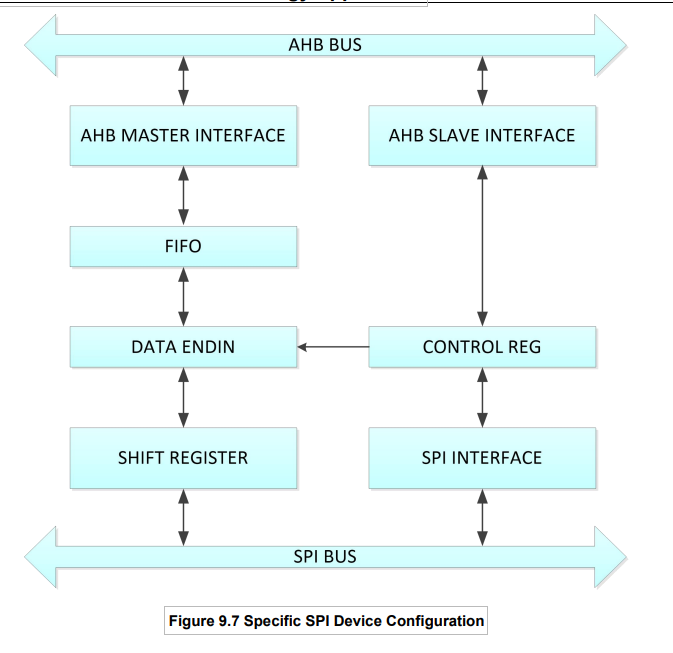

接口配置
