USB串口芯片GP232RL替代FT232RL/uart 接口

GP232r 是一个 usb 到串行 uart 接口，带有可选的时钟发生器输出，以及新的 ftdichip-idTM 安全加密器特性。此外，还提供了异步和同步位崩接口模式。
通过将外部 eeprom、时钟电路和 usb 电阻集成到设备上，使用 GP232r 的 usb 到串行设计得到了进一步的简化

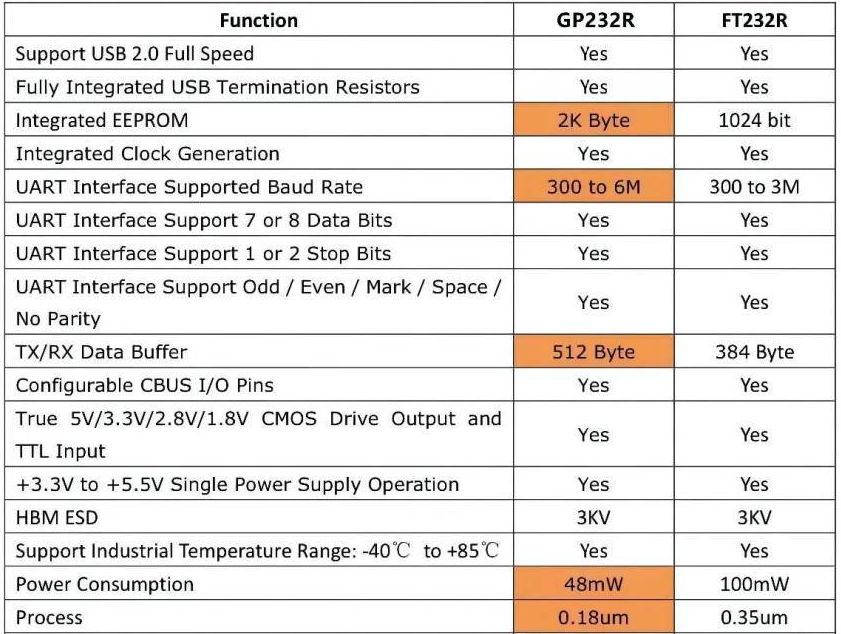

与之前的 ft232r 相比，它增加了两项新功能，有效地使其成为某些应用领域的“三合一”芯片。
内部生成的时钟(6mhz、12mhz、24mhz 和48mhz)可以从设备中提取出来，用于驱动微控制器或外部逻辑。
一个唯一的数字(ftdichip-idTM)在制造过程中被烧入设备，并且可以通过 usb 读取，从而形成一个安全密码锁的基础，可以用来保护客户的应用软件不被复制。
单片机 usb 到异步串行数据传输接口。

•芯片上处理的整个 usb 协议——不需要 usb 专用固件编程。
• uart 接口支持7或8个数据位、1或2个停止位和奇数/偶数/标记/空格/无奇偶校验。* 充分辅助的硬件或 x-on/x-off 软件握手。* 数据传输速率从300波特到3兆波特(rs422/rs485和 ttl 级) ，从300波特到1兆波特(rs232)。
•256字节的接收缓冲区和128字节的传输缓冲区利用缓冲平滑技术，以允许高数据吞吐量。
•在大多数情况下，ftdi 免版税的 vcp 和 d2xx 驱动程序取消了 usb 驱动程序开发的要求。
•对事件字符和换行条件的内置支持。
•新的 usb ftdichip-idTM 功能。
•新的可配置 cbus i/o pin。
• rs485应用程序的自动传输缓冲控制。
•发送和接收 led 驱动信号。新的48mhz，24mhz，12mhz 和6mhz 时钟输出信号选项，用于驱动外部单片机或 fpga。* 用于高数据吞吐量的先进先出接收和发送缓冲器。•可调整的接收缓冲区超时。
• rd # 和 wr # strobes 的同步和异步位 bang 模式接口选项。
•新的 cbus bit bang 模式选项。•集成1024位内部 eeprom，用于存储 usb vid、 pid、序列号和产品描述字符串，以及 cbus i/o 配置。设备提供了独特的 usb 序列号预编程。
•对 usb 挂起和恢复的支持。
•支持总线供电、自供电和大功率总线供电的 usb 配置。集成3.3 v 级 usb i/o 转换器。集成电平转换器与5v-1.8 v 逻辑接口。
• true 5v/3.3 v/2.8 v/1.8 v cmos 驱动器输出和 ttl 输入。高 i/o 引脚输出驱动选项。
•集成 usb 电阻器。
•集成电源复位电路。
•完全集成的时钟-不需要外部晶体、振荡器或谐振器。* 完全集成的 avcc 供应过滤器-无单独的 avcc
•集成1024位内部 eeprom，用于存储 usb vid、 pid、序列号和产品描述字符串，以及 cbus i/o 配置。设备提供了独特的 usb 序列号预编程。
•对 usb 挂起和恢复的支持。
•支持总线供电、自供电和大功率总线供电的 usb 配置。集成3.3 v 级 usb i/o 转换器。集成电平转换器与5v-1.8 v 逻辑接口。
• true 5v/3.3 v/2.8 v/1.8 v cmos 驱动器输出和 ttl 输入。高 i/o 引脚输出驱动选项。
•集成 usb 电阻器。
•集成电源复位电路。
•完全集成的时钟-不需要外部晶体、振荡器或谐振器。* 完全集成的 avcc 供电过滤器-不需要单独的 avcc 引脚和外部 r-c 过滤器。* 信号反转选项。
• usb 大容量传输模式。
•3.3 v 至5.25 v 单一供应操作。
•低操作和 usb 暂停电流。
•低 usb 带宽消耗。
• uhcici/ehci 主机控制器兼容
• usb 2.0全速兼容。- 40 ° c 至85 ° c 延长工作温度范围。
•紧凑型无铅28引脚 ssop 和 qfn-32封装(均符合 rohs 标准)

应用
USB到RS232 / RS422 / RS485转换器
蜂窝式和无绳电话USB数据传输电缆和接口
将基于MCU / PLD / FPGA的设计连接到USB
USB音频和低带宽视频数据传输
PDA到USB数据传输
USB智能卡阅读器
USB接口仪器
USB硬件调制解调器
USB无线调制解调器
USB条形码阅读器
USB软件/硬件加密用加密狗
USB工业控制
USB MP3播放器接口
USB闪存卡读写器
机顶盒PC
USB数码相机接口

GP232RL为接口转换芯片，可以实现USB到串行UART接口的转换，也可转换到同步、异步Bit-Bang接口模式。具备可选择的时钟产生输出，以及新的FTDIChip-ID安全加密狗功能。此外，还提供异步和同步bit bang接口模式。使用GP232RL的USB到串行设计还进一步简化集成外部EEPROM，时钟电路和USB电阻。
