一、实验目的

1. 能够理解 POX 控制器的工作原理；
2. 通过验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握POX控制器的使用方法；
3. 能够运用 POX控制器编写自定义网络应用程序，进一步熟悉POX控制器流表下发的方法。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

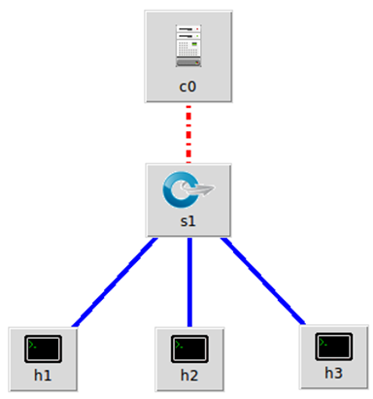

1. 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听6633端口）
2.
3. 阅读Hub模块代码，使用 tcpdump 验证Hub模块；
4. 阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。



（二）实验报告

1. 请用Markdown排版；
2. 所有实验相关代码文件（如有）保存在目录/home/用户名/学号/lab5/中；
3. 基础要求只需要提交h1 ping h2、h2和h3的tcpdump抓包结果截图，外加L2_learning模块代码流程图，其余文字请勿赘述；

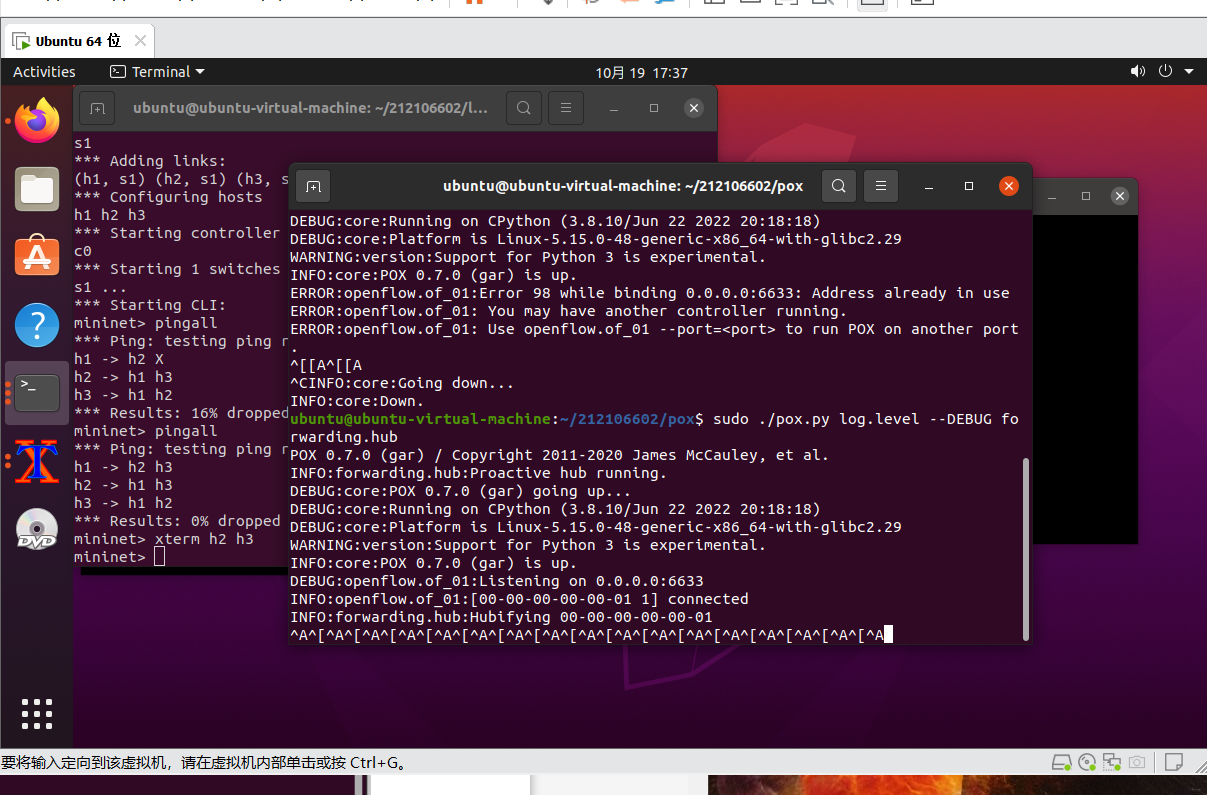

生成拓扑后，开启POX：./pox.py log.level --DEBUG forwarding.hub
使用命令mininet> xterm h2 h3开启主机终端

在h2主机终端中输入tcpdump -nn -i h2-eth0

在h3主机终端中输入tcpdump -nn -i h3-eth0

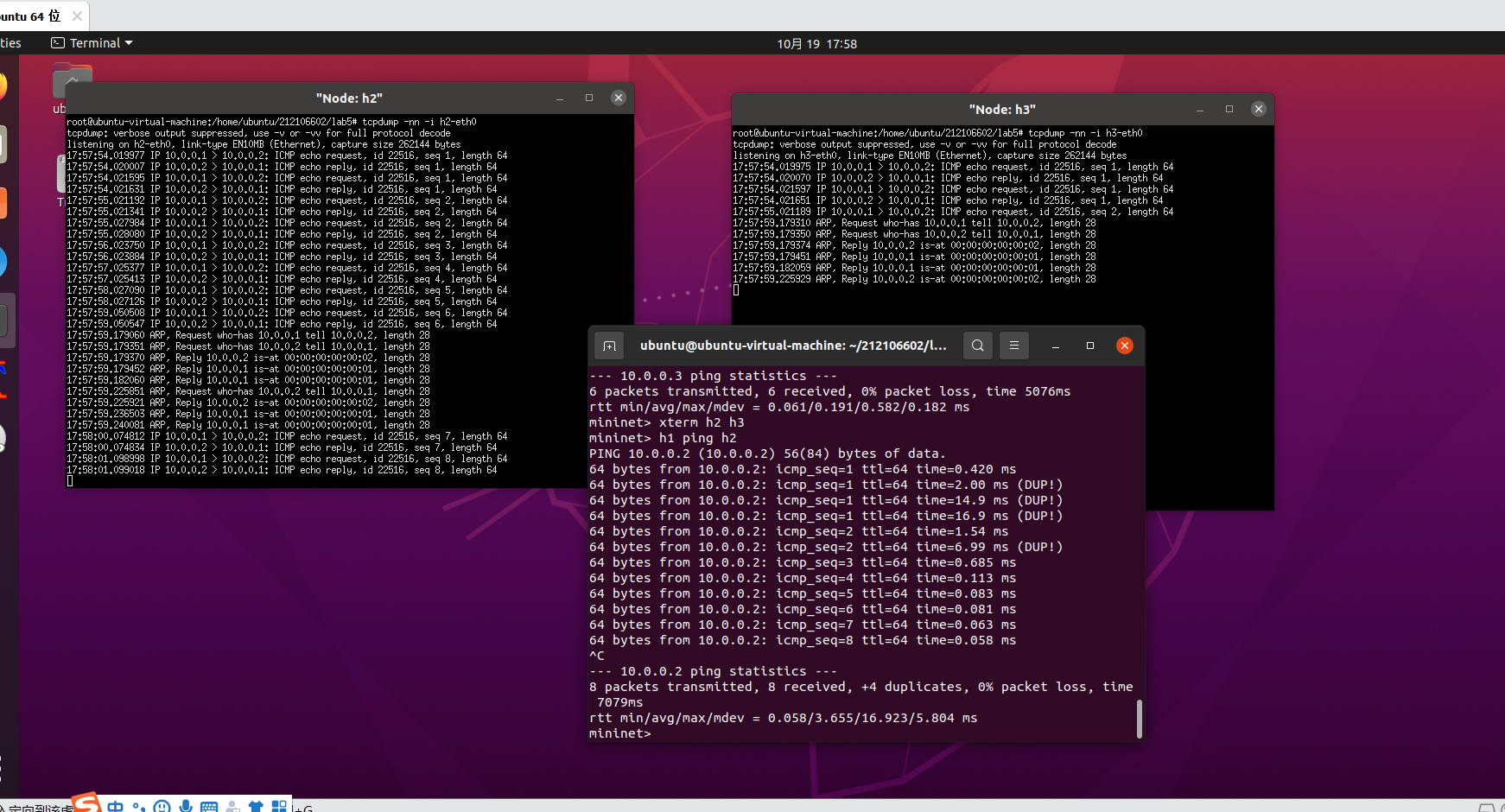

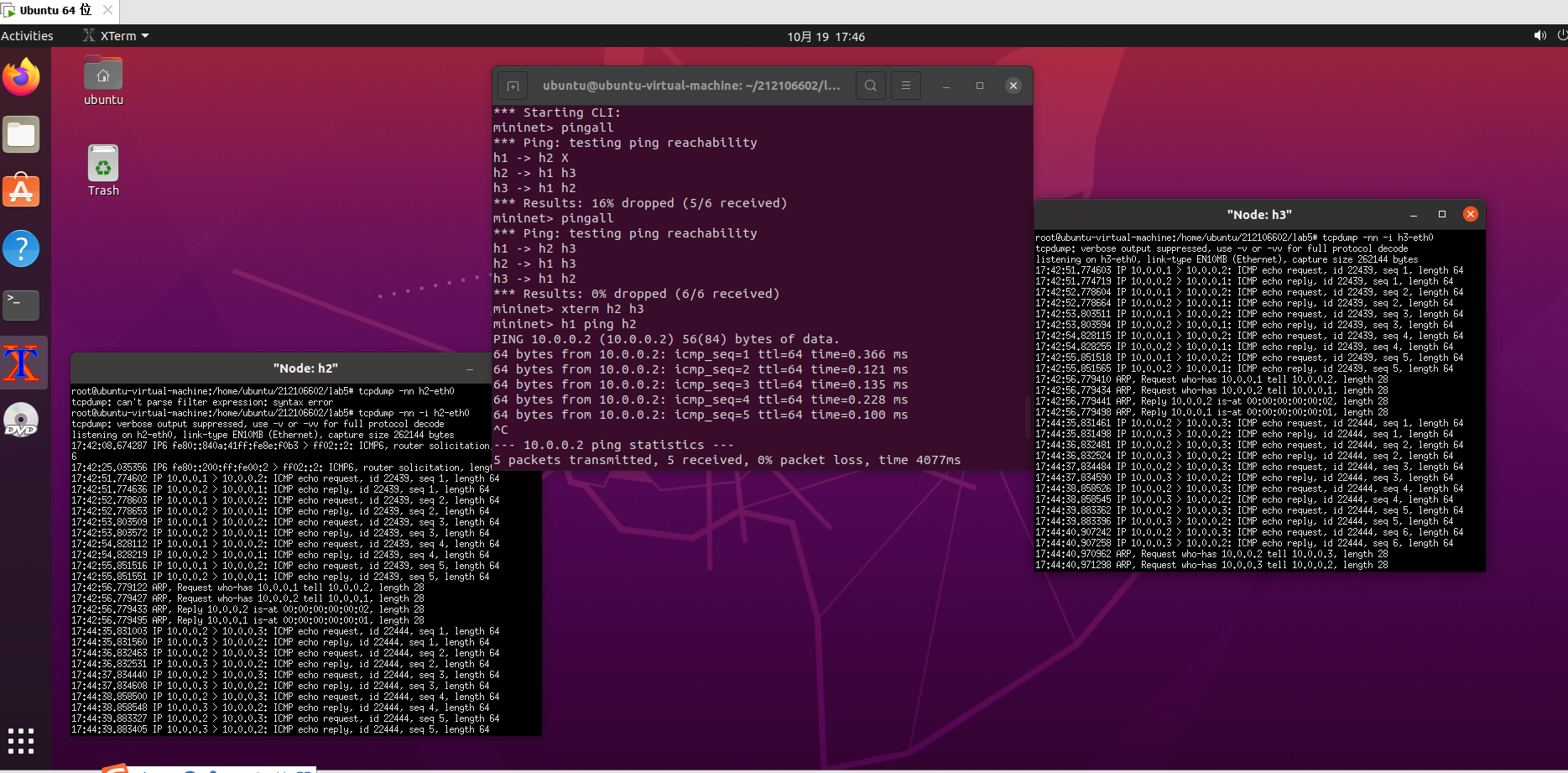

1)       h1 ping h2

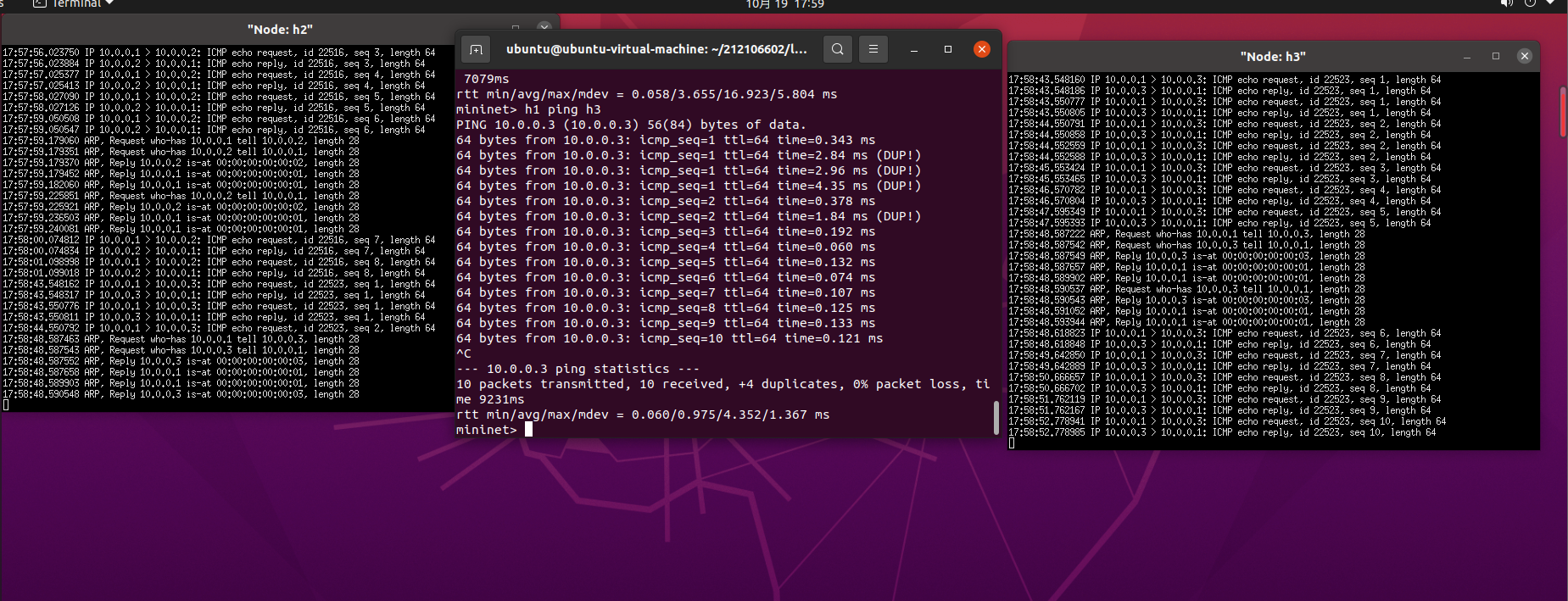

2)       h2 ping h3

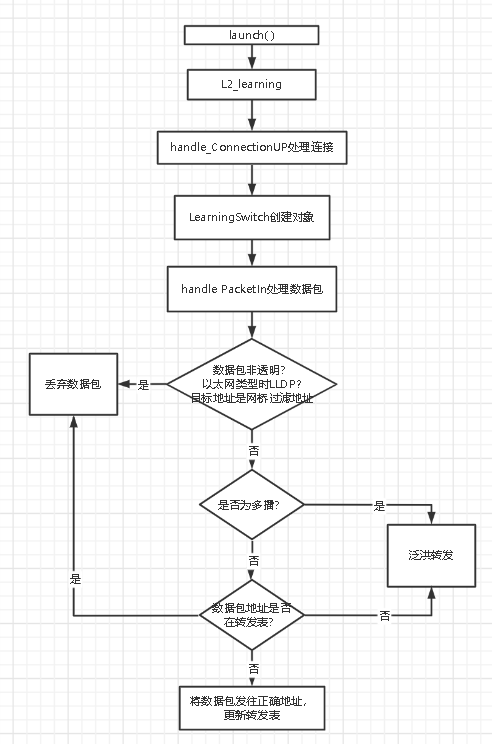

L2_learning模块代码流程图





生成拓扑后，开启POX：./pox.py log.level --DEBUG forwarding.l2_learning

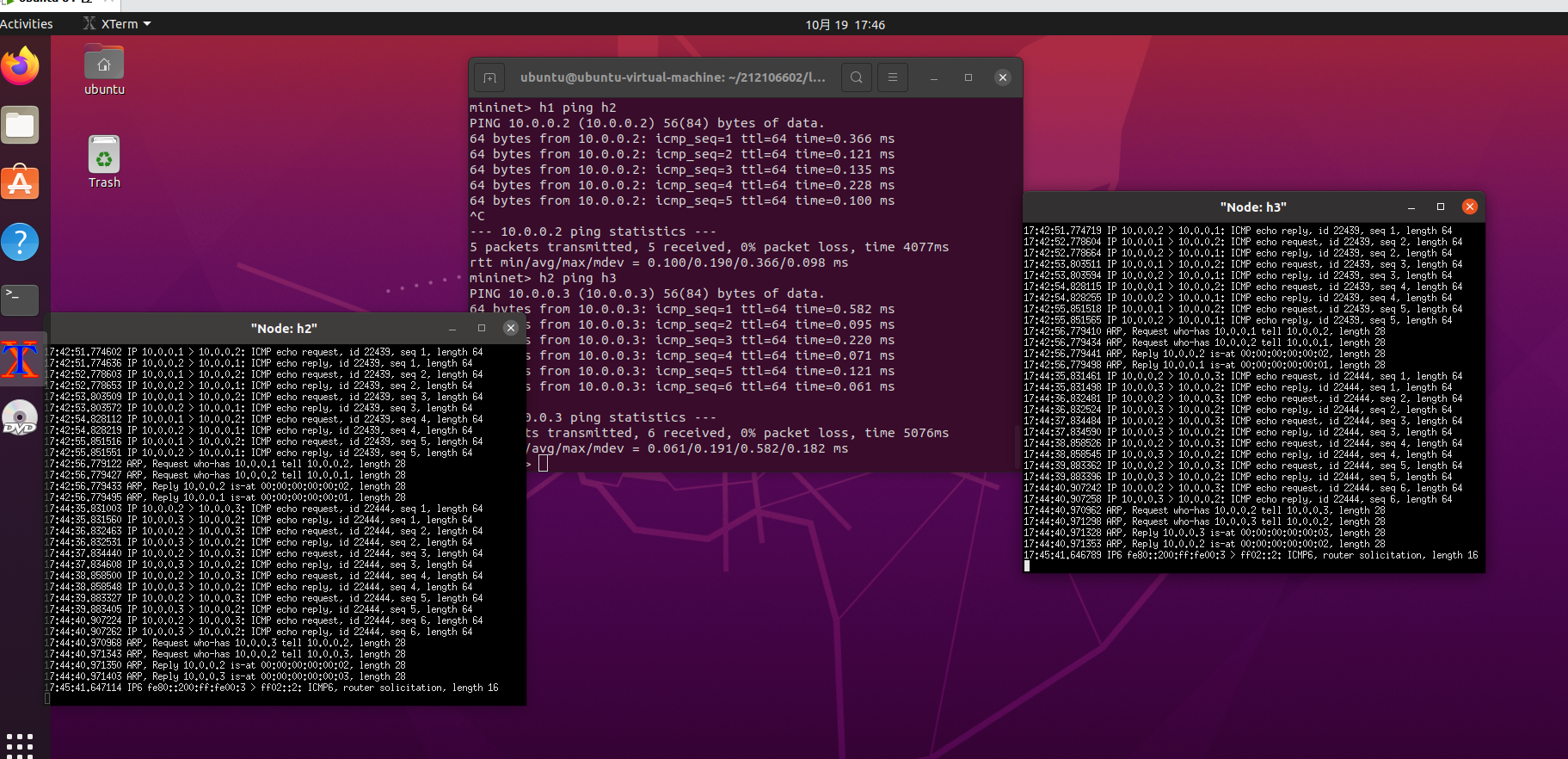

1)     h1 ping h2





h2收到数据包，h3没有收到数据包

2)     h1 ping h3





4. 本次实验动手部分难度不高，照着老师的文档和阅读基本代码模块都能得到实验结果，但是真正理解起来真要命，文档一大堆，试着看过一遍英文文档。通过这次实验学会了pox的一些应用以及tcpdump命令，能够使用tcpdump进行抓包。主要在于阅读py模块代码和帮助文档，由于英文不是很好，看起来很花费时间。
