实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

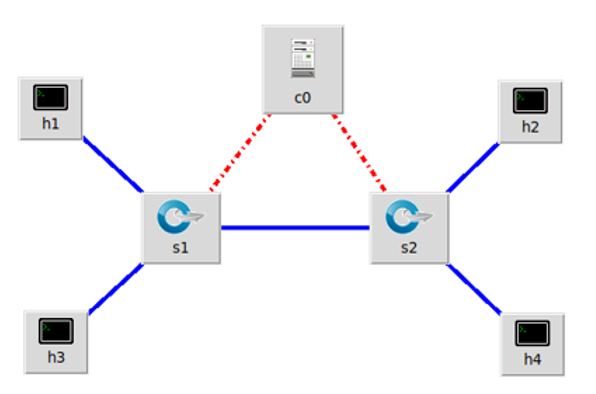

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24

2. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。
3. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

（三）实验报告

1. 请用Markdown排版；
2. 基础要求只需要提交导入到/home/用户名/学号/lab3/目录下的拓扑文件，wireshark抓包的结果截图和对应的文字说明；

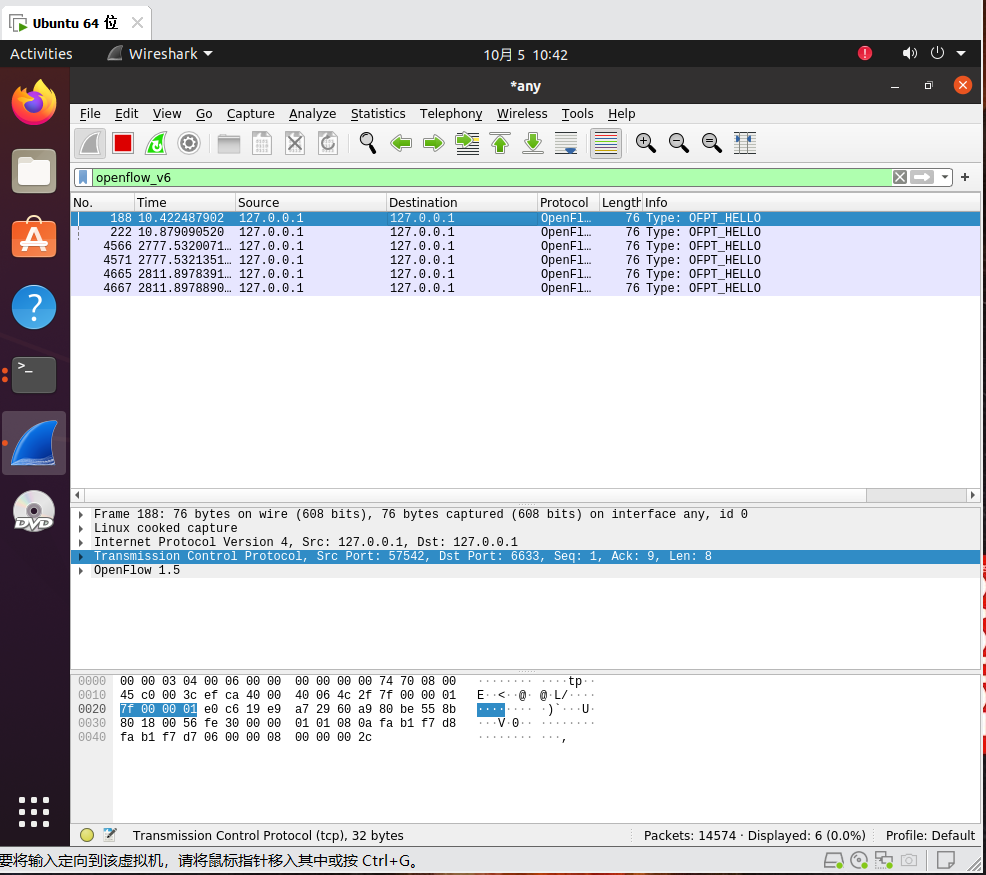

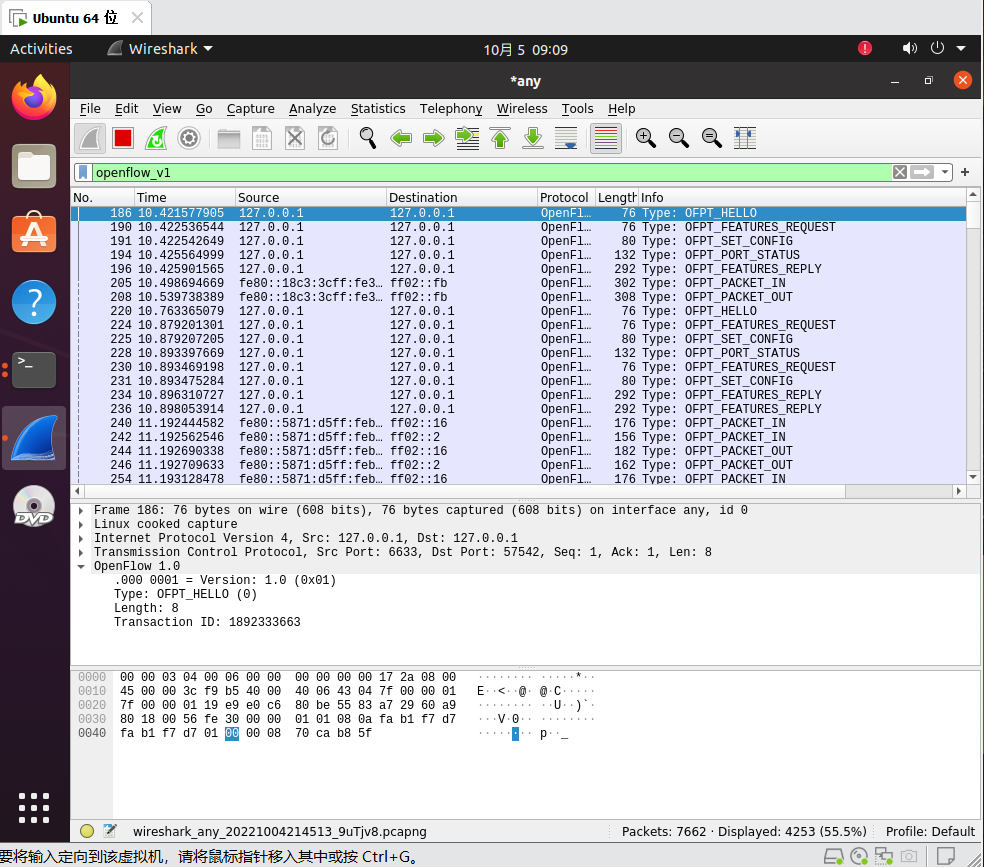

1)       hello

控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机57542端口



控制器57542端口（我最高能支持OpenFlow 1.3 ---> 交换机6633端口



于是双方建立连接，并使用OpenFlow 1.0

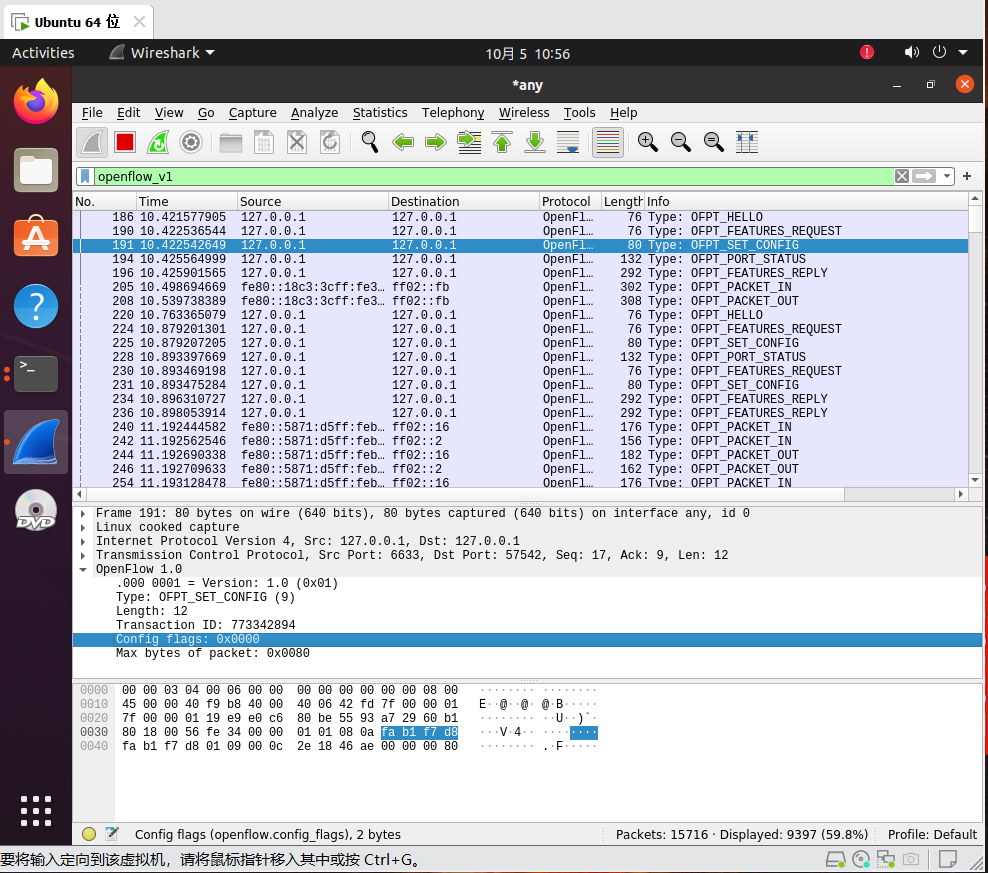

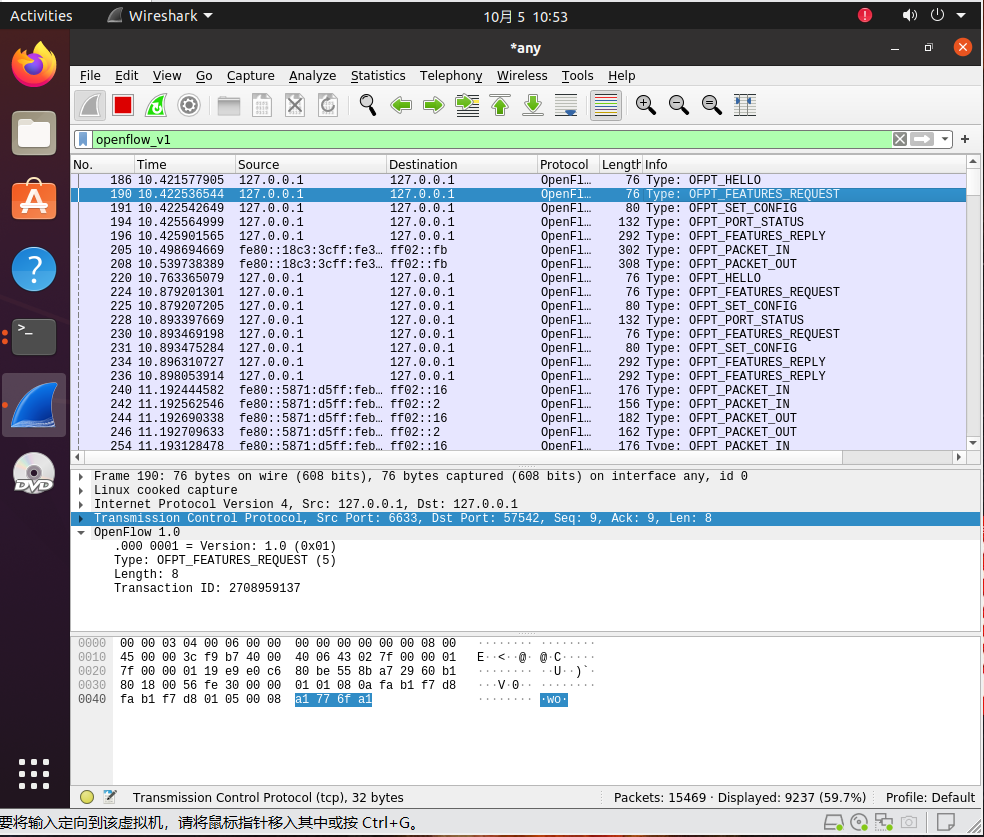

2)       Features Request / Set Conig

控制器6633端口（我需要你的特征信息） ---> 交换机57542端口



控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） ---> 交换机57542端口



3)       Port_Status

当交换机端口发生变化时，告知控制器相应的端口状态。

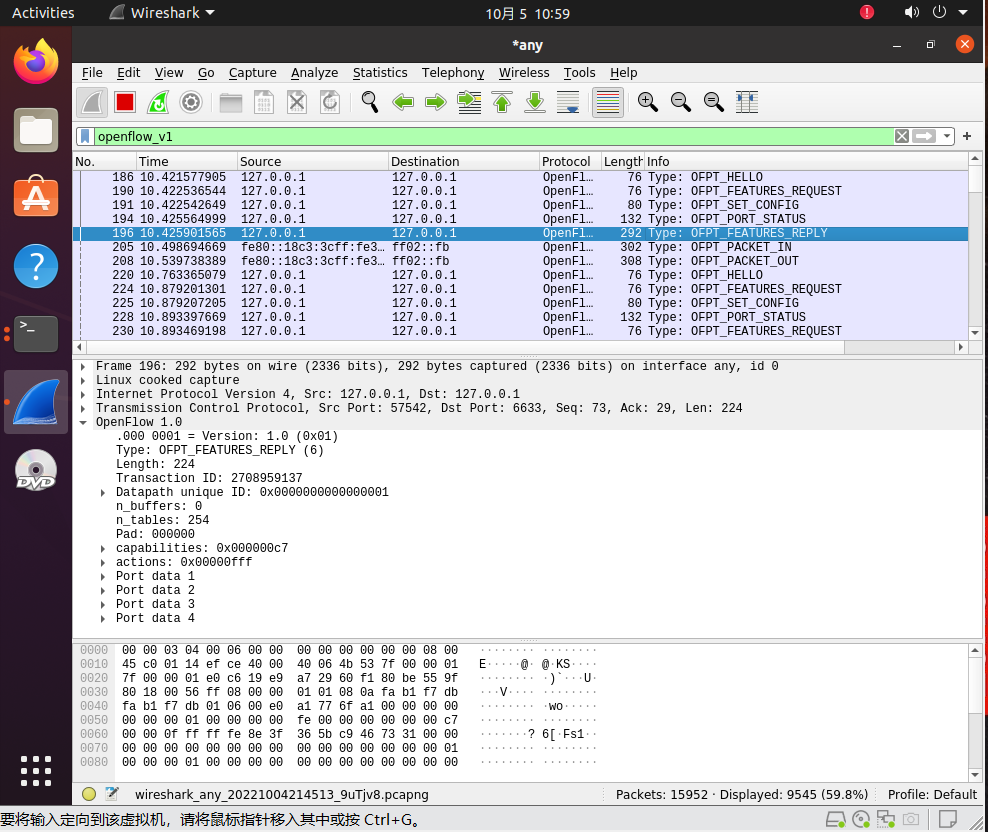

Features Reply

交换机57542端口（这是我的特征信息，请查收） ---> 控制器6633端口

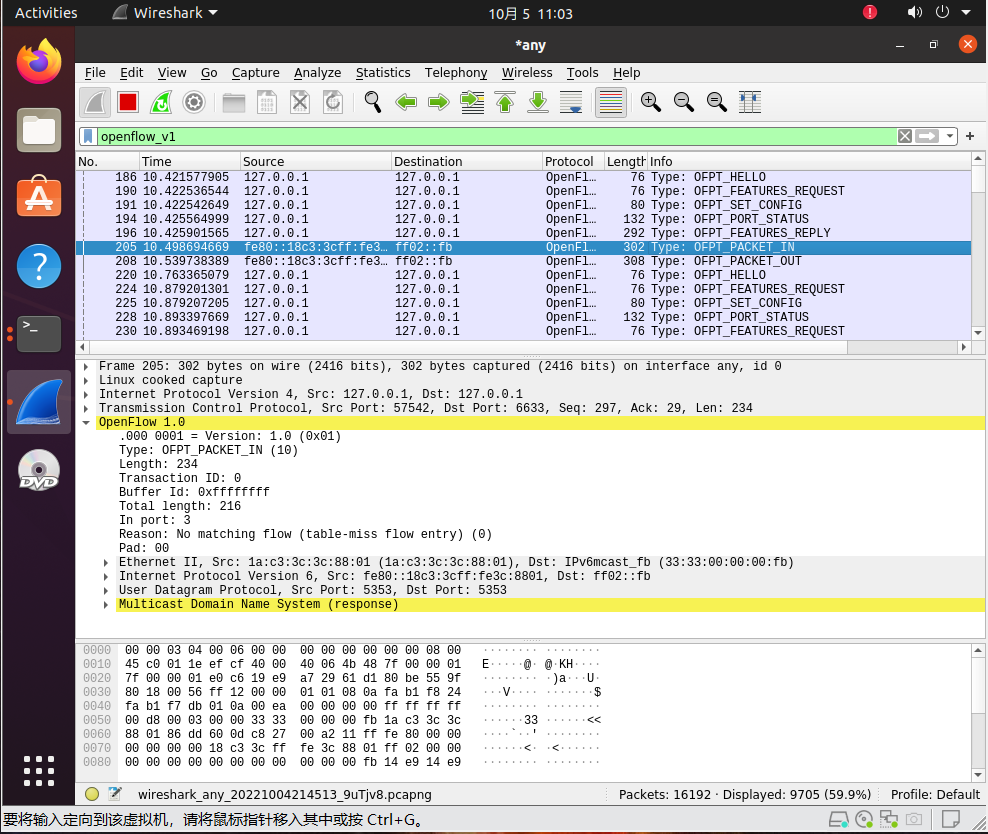

4)       Packet_in

交换机57542端口（有数据包进来，请指示）--- 控制器6633端口

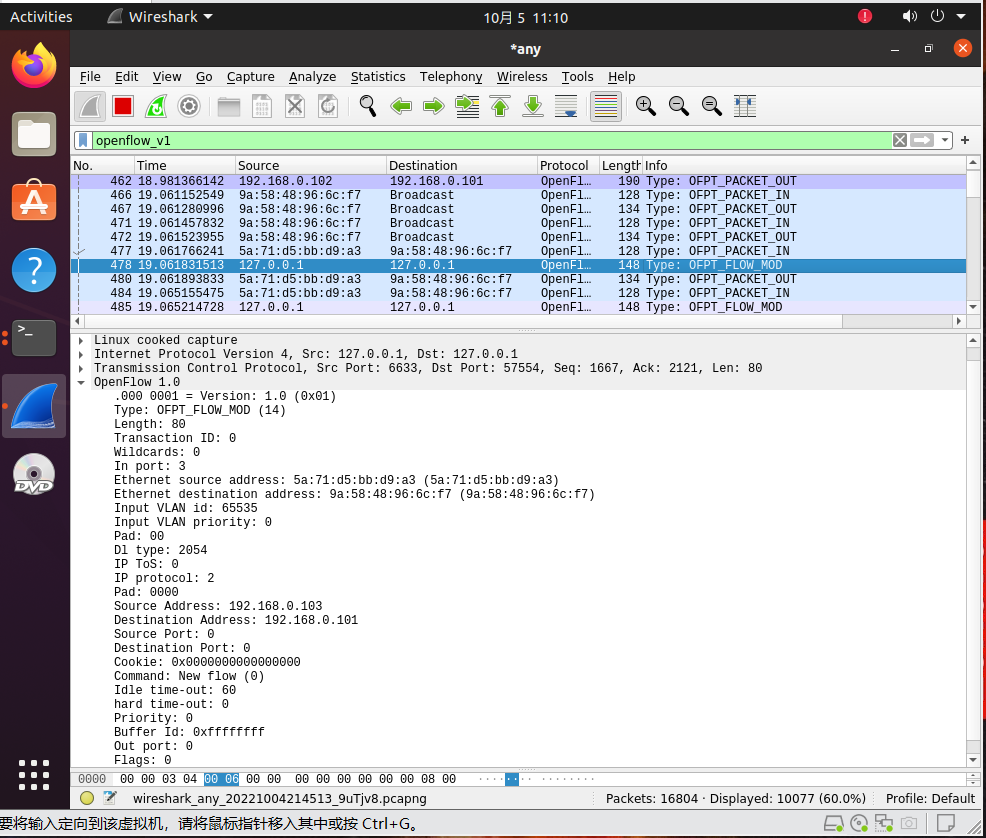

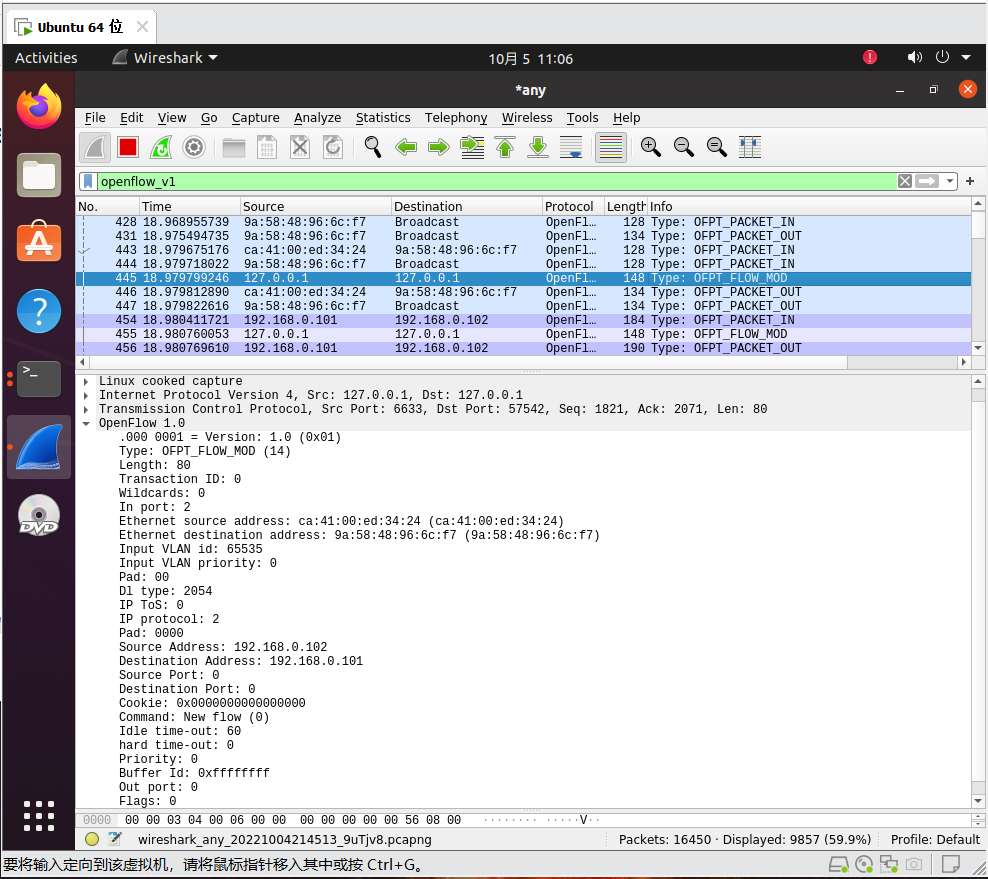

5)       Flow_mod

分析抓取的flow_mod数据包，控制器通过6633端口向交换机57542端口、交换机57554端口 下发流表项，指导数据的转发处理

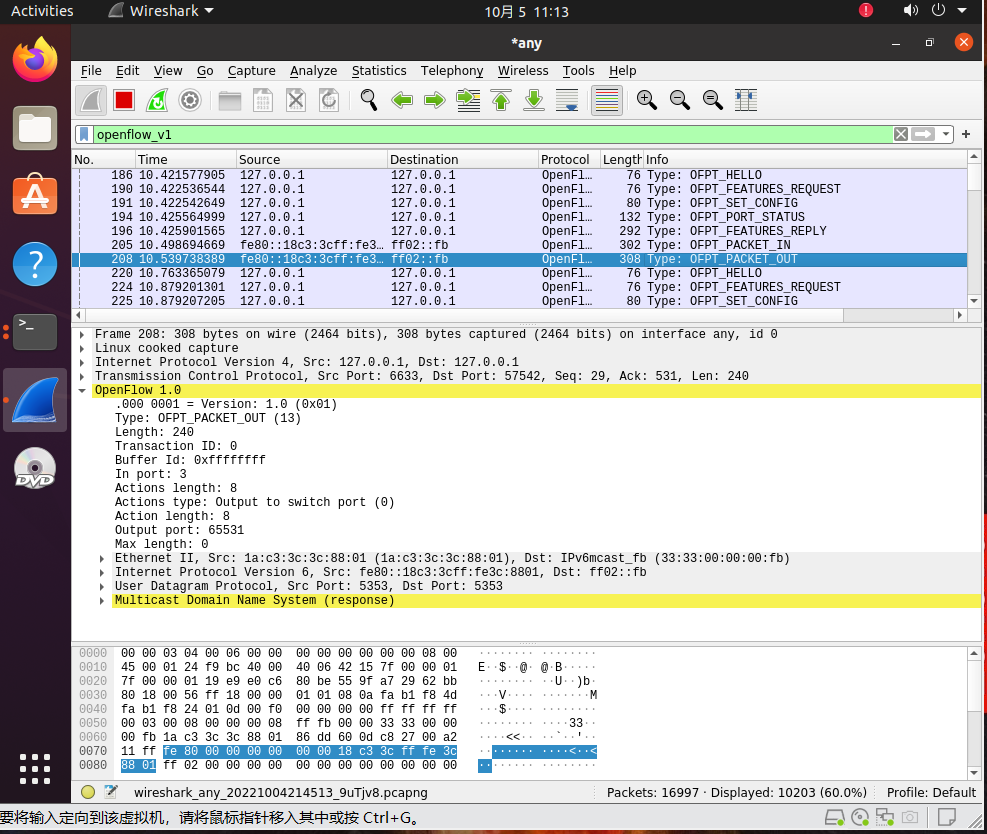

6)       Packet_out

控制器6633端口（请按照我给你的action进行处理） ---> 交换机57542端口





告诉输出到交换机的65531端口

回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

TCP协议

3. 个人总结，　本次实验主要学习对于OpenFlow协议包的获取、解析，通过本次实验，对于OpenFlow协议的学习有了更深的理解，在观察交换机52554端口与控制器6633端口之间的Hello时使用wireshark，需要将过滤器改为openflow_v6才能看见数据包。
