业务用例复习

识别用例：

　　首先确定好系统的范围和边界，然后确定用例的参与者。

　　用例一般为动宾短语来表示，注意用例的粒度，之后要用用例文档来描述用例的。

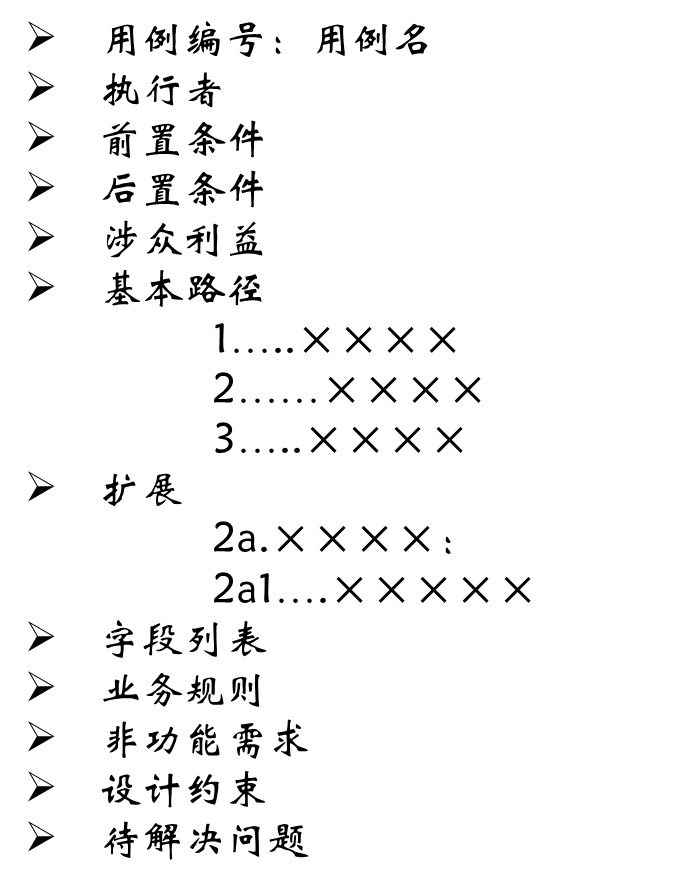

　　用例文档的模板

看一个旅游申请业务的用例文档

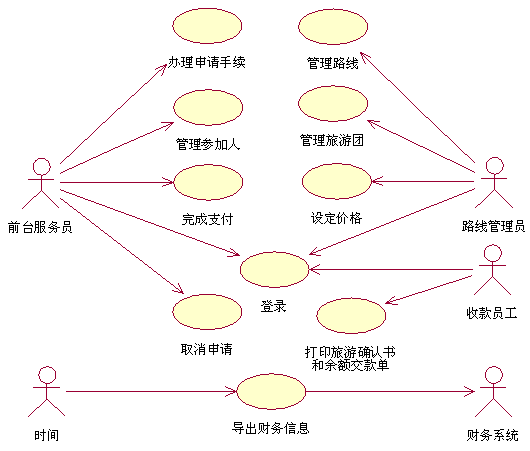

旅游申请系统用例图

　　





用例名

办理申请手续

简要描述

前台服务员通过该用例为申请人办理申请旅游团的手续

参与者

前台服务员

涉众

申请人、前台服务员

相关用例

暂无

前置条件

前台服务员登录到系统

后置条件

申请信息被正确保存，相关旅游团可申请人数减少

基本事件流

1. 该用例起始于旅客需要办理申请手续；

2. 前台服务员录入要申请的旅游团旅行路线代码和出发日期；

3. 系统查询要申请的旅游团信息（A-1）；

4. 系统显示查询到的旅游团和相关路线信息（D-1）（A-2、A-3）；

5. 前台服务员录入本次申请信息（D-2）；

6. 系统显示旅行费用的总额和申请订金金额；

7. 前台服务员提交该申请信息；

8. 系统保存该申请信息（A-4），用例结束。

备选事件流

A-* 前台服务员在提交该申请前，随时都可能中止该申请

       1. 系统显示中止确认的消息；

       2. 前台服务员可以结束该用例，也可以选择继续录入下一个申请。

A-1 无法查询到所需的旅游团信息

       1. 系统显示录入的旅游线路代码或者出发日期有误信息；

       2. 前台服务员再次录入旅游路线代码和出发日期，也可以结束用例。

A-2 旅行已超过申请截止日期

       1. 系统提示已超过申请截止日期，不能申请；

       2. 前台服务员重新输入旅游线路代码和新的出发日期，也可以结束用例。

A-3 可以申请的人数为0人

       1. 系统提示旅游团人数已满；

       2. 前台服务员重新输入新的旅游线路代码和出发日期，也可以结束用例。

A-4 保存信息失败

       1. 系统显示保存失败，并提示用户需要再次提交；

       2. 前台服务员可以重新提交该申请，也可以结束用例。

补充约束-数据需求

D-1 显示的旅游团和路线信息包括：旅游路线代码、旅游路线名称、出发日期、天数、申请截止日、可申请人数、大人的单价和小孩的单价等。

D-2 录入申请信息包括：申请责任人的姓名、电话号码、参加的大人人数、小孩人数

补充约束-业务规则

B-1 所申请旅游团的截止日期在申请日期之前

B-2 所申请旅游团的人数限额未满

B-3 申请订金的计算规则如下表所示：

距出发日期的天数	订金比例
≥2个月	10%
≥1个月，且<2个月	20%
<1个月	全款



待解决问题

（暂无）

相关图

（暂无）
