Excel绘制排名变化曲线图（折线图），附源文件

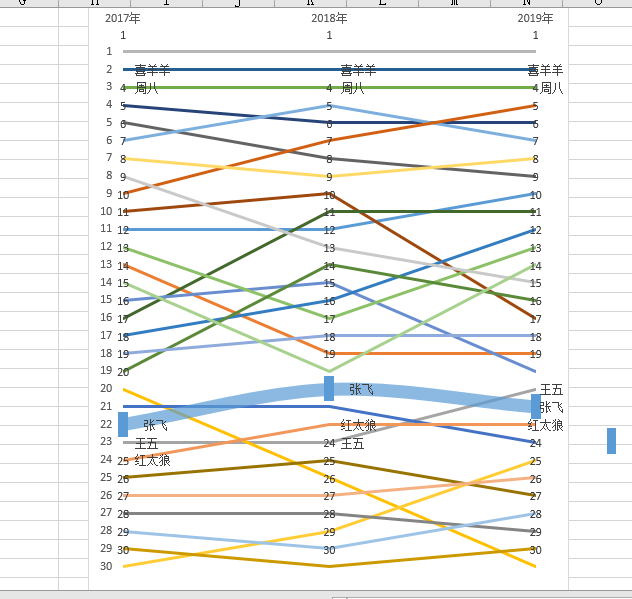

先看效果：

 具体步骤如下：

首先准备好需要绘制排名变化情况的数据，图中各数值为对应人在对应年份的排名。

 将光标定位到数据内容中后，插入一个折线图（插入-图表-所有图表-折线图），插入折线图时需要注意折线图的类型选择，这里选用的是第二种折线图。

这种折线图以年份为横坐标；而第一种是以个人为横坐标 ，故第一种折线图不符合需要。

接着，需要简单的调整一下折线图的大小，并隐藏图例和网格线，让图表显示的更加美观些。

 这时候，图表的排名与我们直观的感受不太一样，排名越靠前却位置越低，不太合理。因此，需要调整一下图表的排序。

双击纵轴坐标，将边界最大值，最小值分别调整为31和0（这里我们只有30个人排序，上下两端各预留一个数的位置，这样做的目的是防止折线比较粗时超出绘图区域而被裁掉），单位设定为1，这样每个排名多会有对应的刻度。最后勾选“逆序刻度值”就可以了。

现在图像的大体框架已经出现了，接着需要给图形进行美化。

 首先是给各条曲线添加数据标签，点击图表右上角的“+”号勾选“数据标签”即可。

然后，我们依次对各条曲线做美化，这个工作有点繁琐，好在数据不多。（这里只演示其中一条曲线的美化过程，其他曲线的美化过程是一样的重复相应的步骤即可。

1. 选中需要美化的折线上的数据标签，右键，选择“设置数据标签格式”

  勾选“系列名称”，去除“值”的勾选，将标签位置改为“靠右”

 选中需要美化的曲线，右键，设置数据系列格式。

 将透明度修改为30%，线条宽度修改成合适的大小（图中选择为9.5磅），勾选“平滑线”（这步看个人喜好，如果喜欢有棱有角的折线也可以不勾选哈~），当然这里还可以设置一下线条的颜色，以下是效果图。

 接着就是图形标签的美化了。

在Excel中插入一个矩形（也可以是其他形状）（插入-形状-矩形），并调整一下矩形的大小和颜色（颜色选择与曲线的一致，透明度设置为0%，矩形线条填充为“无线条”）。

接着，只需要复制一下形状，然后选中曲线后按下“Ctrl+v”粘贴即可。

 感觉好像，曲线两端的圆弧有点突兀？修改一下曲线端的形状就好了。

这样子，一条折线就美化好啦~

然后就是不断重复以上步骤去美化其他折线了，如果你会VB，应该还能自动的编辑其余的折线

(￣▽￣)"

接下来来美化一下横坐标吧，双击年份坐标，将坐标的线条选择为“无线条”，这样就可以隐藏横轴了~

 接着，横坐标的文本选项中设置坐标位置为“刻度线上”就可以消除排名数字与曲线之间的空隙了。



 这时候，如果你已经完成全部曲线的美化了，你就会发现，纵轴有两个多余的数字（0和31）是我们不想要的。

这时候就需要隐藏掉刻度线上的0和31啦，方法就是在纵轴的“数字-格式代码”中添加“

[>0] #;

 和

[<31] #;

 这两条格式了，这两条格式的代码添加后，纵坐标只会显示大于0和小于31的数值。

好啦，现在，图像的纵坐标也修改好了。

接着就可以对图中文字进行美化了，这里比较简单，选中文字，像word那样在开始栏目中修改就可以了，这里就不详述了~

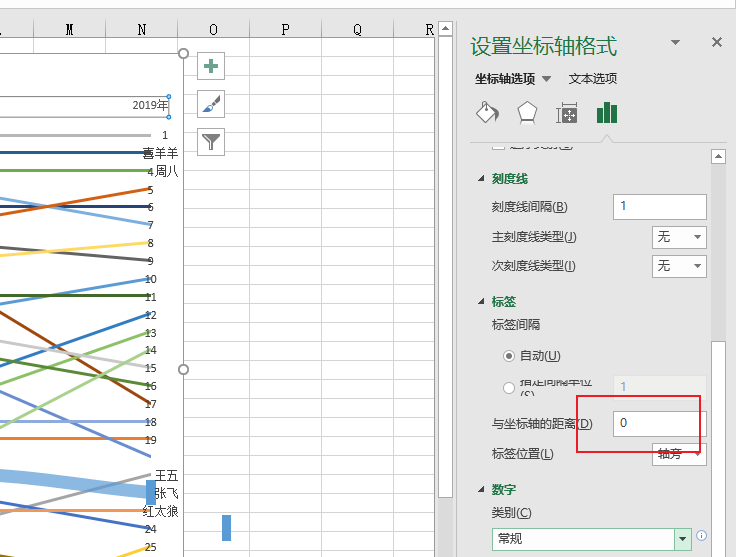

tips：这时候年份的坐标离图像有点远，可以再横坐标的格式中将标签与坐标轴的距离修改一下，这样可以一定程度的减小横坐标到图形之间的距离。

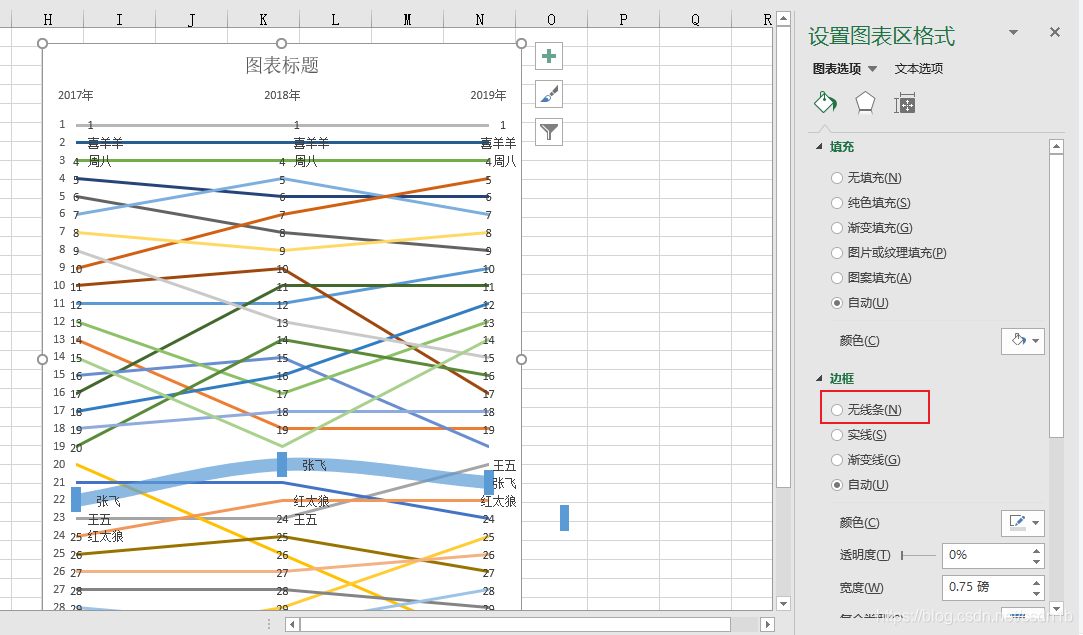

 同时再分享一下隐藏Excel图表边框的方法，有时候需要将绘制好的图表粘贴到word中，而默认的图表都是带灰色边框的。

方法如下：选中绘图区域后，将边框修改为“无线条”就好啦\(￣︶￣*\))

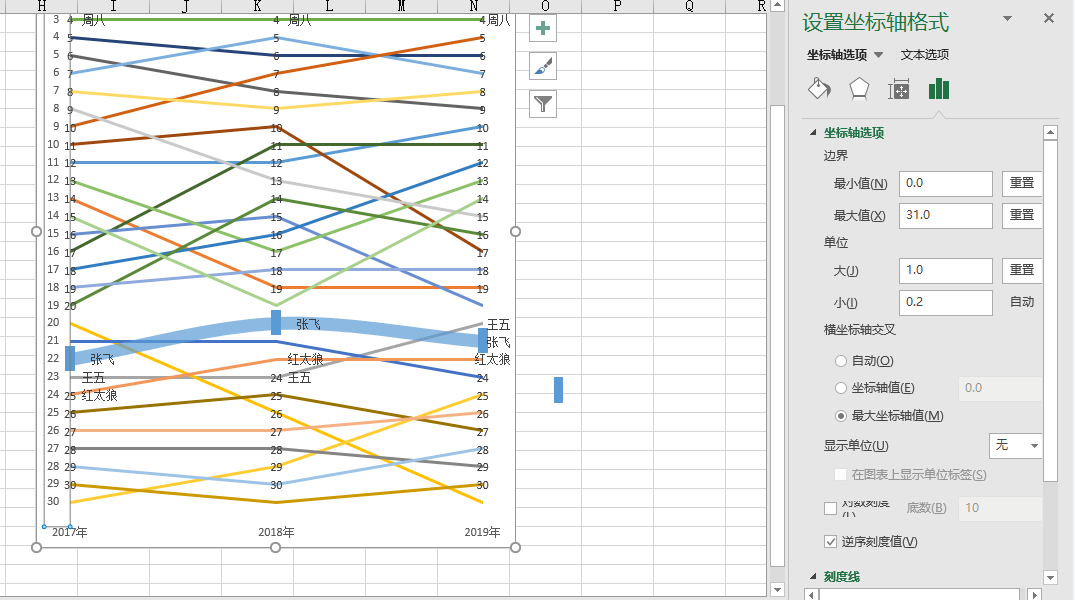

 如果需要将年份放在底部，可以设置纵坐标的坐标轴选项为“最大坐标轴值”~

 如果看完以上步骤还是做好图，可以参考一下我的源文件哈~

https://download.csdn.net/download/csdn1b/20351167

（已关闭动态调分，免费下载，如果下载不了可以在评论区反馈哈(～￣▽￣)～）
