STM32CubeMx配置串口，并控制LED灯亮灭

一、环境配置

软件：stm32cubemx 6.4.0

keil 5.30

大虾丁丁串口调试助手

硬件：正点原子stm32f103ZET6开发板

二、配置stm32cubemx项目

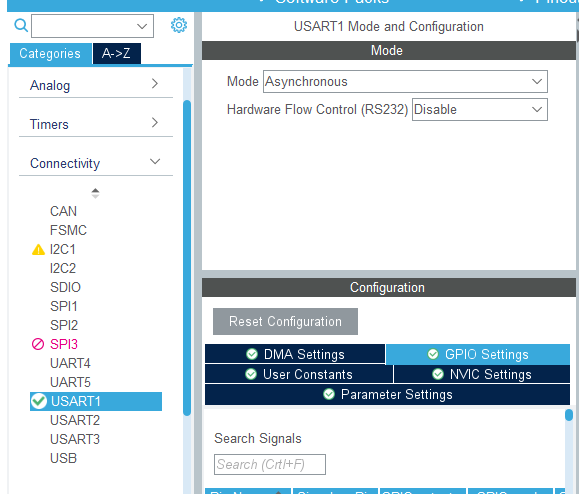

选择USART1，Asynchronous（异步通讯），RS232是异步通讯，就是没有同步时钟也没有同步线进行通讯。

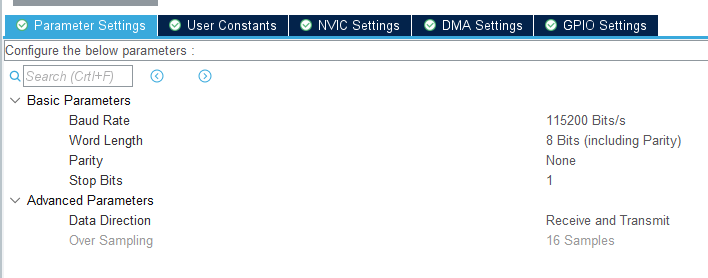

设置串口基础配置：

波特率：115200Bit/s；数据长度8位；无校验位；一位停止位。打开接收和发送。

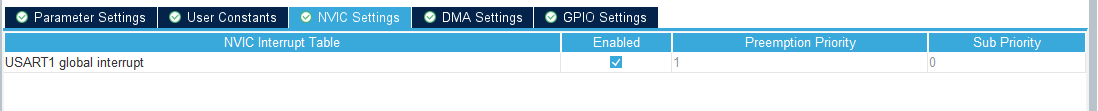

打开串口中断：



 设置串口1相关引脚：



 设置中断优先级并生成代码：



 三、关键代码讲解



?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
#include "usart.h"

/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

UART_HandleTypeDef huart1; //定义结构体全局变量，用来初始化各个成员变量。

/* USART1 init function */

void MX_USART1_UART_Init(void)
{

  /* USER CODE BEGIN USART1_Init 0 */

  /* USER CODE END USART1_Init 0 */

  /* USER CODE BEGIN USART1_Init 1 */

  /* USER CODE END USART1_Init 1 */
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART1_Init 2 */

  /* USER CODE END USART1_Init 2 */

}
//对串口一底层外设进行初始化
void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(uartHandle->Instance==USART1)
  {
  /* USER CODE BEGIN USART1_MspInit 0 */

  /* USER CODE END USART1_MspInit 0 */
    /* USART1 clock enable */
    __HAL_RCC_USART1_CLK_ENABLE();

    __HAL_RCC_GPIOA_CLK_ENABLE();
    /**USART1 GPIO Configuration
    PA9     ------> USART1_TX
    PA10     ------> USART1_RX
    */
    GPIO_InitStruct.Pin = GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    /* USART1 interrupt Init */
    HAL_NVIC_SetPriority(USART1_IRQn, 1, 0);
    HAL_NVIC_EnableIRQ(USART1_IRQn);
  /* USER CODE BEGIN USART1_MspInit 1 */

  /* USER CODE END USART1_MspInit 1 */
  }
}

void HAL_UART_MspDeInit(UART_HandleTypeDef* uartHandle)
{

  if(uartHandle->Instance==USART1)
  {
  /* USER CODE BEGIN USART1_MspDeInit 0 */

  /* USER CODE END USART1_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_USART1_CLK_DISABLE();

    /**USART1 GPIO Configuration
    PA9     ------> USART1_TX
    PA10     ------> USART1_RX
    */
    HAL_GPIO_DeInit(GPIOA, GPIO_PIN_9|GPIO_PIN_10);

    /* USART1 interrupt Deinit */
    HAL_NVIC_DisableIRQ(USART1_IRQn);
  /* USER CODE BEGIN USART1_MspDeInit 1 */

  /* USER CODE END USART1_MspDeInit 1 */
  }
}

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

 mymain.c

复制代码
  1 #include "mymain.h"
  2 #include "tim.h"
  3 #include "usart.h"
  4 #include "gpio.h"
  5 extern void  SystemClock_Config();
  6 #define KEY HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_3)
  7
  8 void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
  9 {
 10
 11     if(GPIO_Pin == GPIO_PIN_4)
 12     {
 13         HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);
 14     }
 15 }
 16
 17 void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
 18 {
 19     if(htim->Instance == TIM2)
 20     {
 21         HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_5);
 22     }
 23 }
 24
 25
 26 uint8_t res;//定义一个全局变量
 27 void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
 28 {
 29     if(huart->Instance == USART1)//假如有串口1触发接收中断
 30     {
 31         res = huart->Instance->DR;//保存接收到的数据
 32         if(res == 0x01)//假如接收到的数据是0x01翻转电平
 33             HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);
 34     }
 35    //重新定义一个接收，&res是定义的接收数据的地址，1是指1个数据，多个数据接收暂时
 36    //开始新的接收中断
 37     HAL_UART_Receive_IT(&huart1,&res,1);
 38    //将接收到的数据发送到串口
 39     HAL_UART_Transmit(&huart1,&res,sizeof(res),100);
 40 }
 41
 42
 43
 44
 45 int main(void)
 46 {
 47
 48   HAL_Init();
 49
 50
 51   SystemClock_Config();
 52
 53   MX_GPIO_Init();
 54     MX_TIM2_Init();
 55   HAL_TIM_Base_Start_IT(&htim2);
 56
 57
 58     HAL_UART_MspInit(&huart1);
 59     MX_USART1_UART_Init();
 60     HAL_UART_MspInit(&huart1);
 61     HAL_UART_Init(&huart1);
 62     //使能接收中断
 63    __HAL_UART_ENABLE_IT(&huart1, UART_IT_RXNE);
 64
 65
 66     uint8_t str[]={"helllo"};
 67 //初始化一个接收的地址空间
 68 HAL_UART_Receive_IT(&huart1,str,1);
 69
 70 //发送一个字符串
 71 //str:数组起始地址
 72 //sizeof(str)：发送的个数
 73 //100时间间隔，100ms后还未触发跳出函数
 74 HAL_UART_Transmit(&huart1,str,sizeof(str),100);
 75
 76
 77
 78
 79   while (1)
 80   {
 81
 82
 83         HAL_Delay(10);
 84
 85 //    static unsigned char keyflag=1;
 86 //            if(KEY==0)
 87 //            {
 88 //                HAL_Delay(100);
 89 //                if(KEY==0&&keyflag==1)
 90 //                {
 91 //                    HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);
 92 //                    HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_5);
 93 //                    keyflag=0;
 94 //                }
 95 //                else if(KEY==1)
 96 //                {keyflag=1;}
 97 //            }
 98
 99
100
101
102   }
103
104 }
复制代码

利用函数重定向实现printf串口发送：

新建文件。

myprintf.h

复制代码
#ifndef __MYPRINTF_H
#define __MYPRINTF_H




#include "main.h"
#include "stdio.h"


#ifndef _UART_PRINT_C
//放置需要被外部调用的uart.c文件中的全局变量\函数

#endif
extern UART_HandleTypeDef huart1;

void Usart_SendString(uint8_t *str);
int fputc(int ch, FILE *f);
int fgetc(FILE *f);




#endif
复制代码

myprintf.c

复制代码
/*************Printf重定向UART**************/
/*用途：
*使用printf将打印内容通过串口发送。
*原理：
*将C语言库函数中的fputc 和fgetc函数重新定向到UART串口
*使用方法及注意事项：
*使用前，需要在main.c中添加头文件 "stdio.h""uart_printf.h" 如果是keil编译器，同时需要在选项卡中勾选“使用微库”usemicrolib.
*
*默认使用USART1串口， 当需要使用其他串口的时候， 修改huart1 为目标串口，
*建议使用CubeMX生成的代码，这样直接修改huart1后面的标号即可直接使用
******************************************/
#define _UART_PRINTF_C

#include "myprintf.h"
/*****************  发送字符串（重新定向） **********************/
void Usart_SendString(uint8_t *str)
{
    unsigned int k=0;
  do
  {
      HAL_UART_Transmit(&huart1,(uint8_t *)(str + k) ,1,1000);
      k++;
  } while(*(str + k)!='\0');

}
///重定向c库函数printf到串口DEBUG_USART，重定向后可使用printf函数
int fputc(int ch, FILE *f)
{
    /* 发送一个字节数据到串口DEBUG_USART */
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 1000);

    return (ch);
}

///重定向c库函数scanf到串口DEBUG_USART，重写向后可使用scanf、getchar等函数
int fgetc(FILE *f)
{

    int ch;
    HAL_UART_Receive(&huart1, (uint8_t *)&ch, 1, 1000);
    return (ch);
}
复制代码
