PXE











单机： 光驱加载 linux 镜像去安装操作系统，光驱里有一个小型的linux操作系统

将操作系统 安装进自己的硬盘

PE 操作系统是外来的 设备的上操作系统， 进入到外来的操作系统后，将自己想要安装的操作系统类型，安装进硬盘



系统装机的三种方式：

1.硬盘

2.光驱（u盘）

3.网络



系统安装过程：

1 加载boot loader（Boot Loader 是在操作系统内核运行之前运行的一段小程序。通过这段小程序，我们可以初始化硬件设备、建立内存空间的映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用操作系统内核准备好正确的环境）

2 加载启动安装菜单

3 加载内核和initrd系统（文件才能使用文件）

4 加载根系统

5 运行anaconda的安装向导

Linux安装光盘的安装相关文件

在系统光盘的isolinux目录下有和安装相关的文件

boot.cat: 相当于grub的第一阶段

isolinux.bin：光盘引导程序，在mkisofs的选项中需要明确给出文件路径，这个文件属于SYSLINUX项目

isolinux.cfg：启动菜单的配置文件，当光盘启动后（即运行isolinux.bin），会自动去找isolinux.cfg文件

vesamenu.c32：是光盘启动后的启动菜单图形界面，也属于SYSLINUX项目，menu.c32提供纯文本的菜单

memtest：内存检测程序

splash.png：光盘启动菜单界面的背景图

vmlinuz：是内核映像

initrd.img：ramfs文件（精简版的linux系统，文件系统驱动等）



 1什么是PXE

PXE 的全称是 preboot execute environment它其实是Intel在很久以前提出来的一项用于通过网络来引导系统的标准。允许客户机通过网络从远程服务器上下载引导镜像，并加载安装文件或者整个操作系统。

pxe是通过网卡引导启动

1.1实现的硬件条件

1.BIOS支持

2.网卡支持（现在基本都已支持）

3.需要在bios中开启开关，服务器一般没打开（bmc界面里打开）

4.网络中有一台 DHCP 服务器以便为客户机自动分配地址、指定引导文件位置 网卡自带DHCP功能 dhcp 指明分配的ip地址

5.服务器通过 tftp服务（简单文件传输协议）来提供系统内核和引导镜像的下载 udp（）协议 网卡自带这个功能（不支持其他的远程共享服务）

自带的站点（/var/lib/tftp） initrd.img（驱动） vmlinuz（内核） pxelinux.cfg/default（引导文件） pxelinux.0（小型的grub程序） tftp 指明

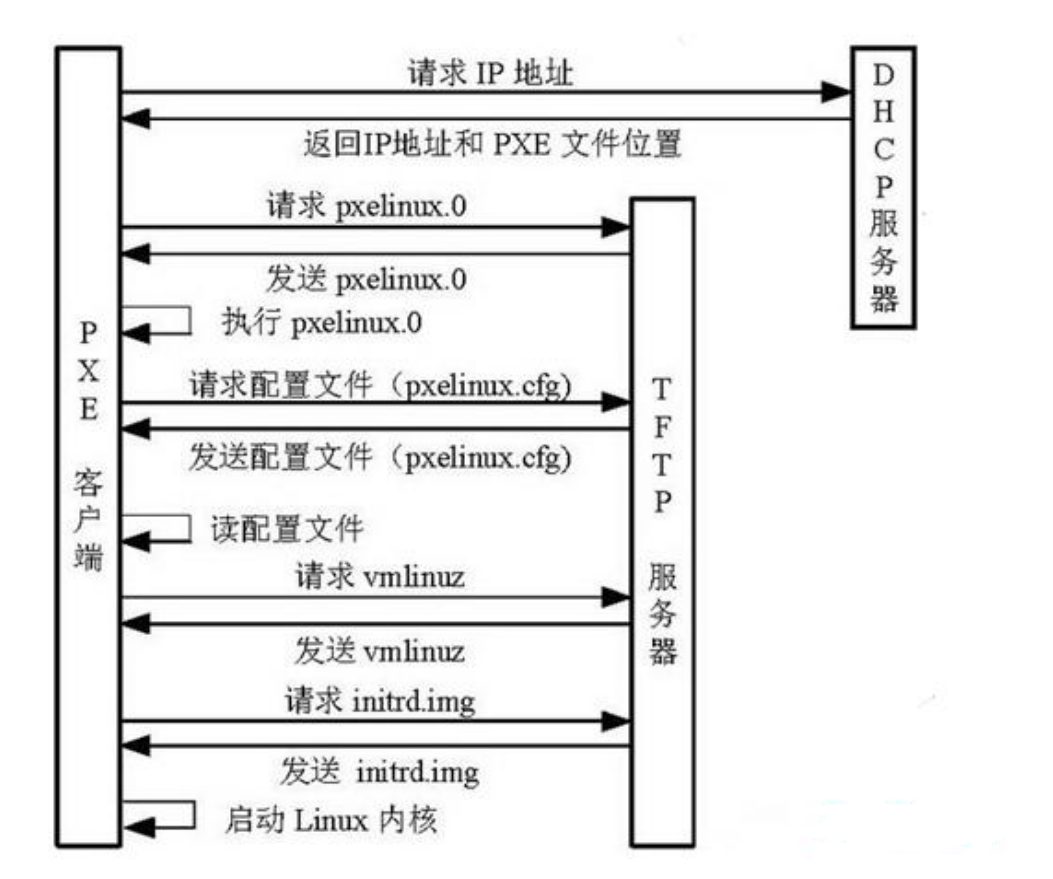

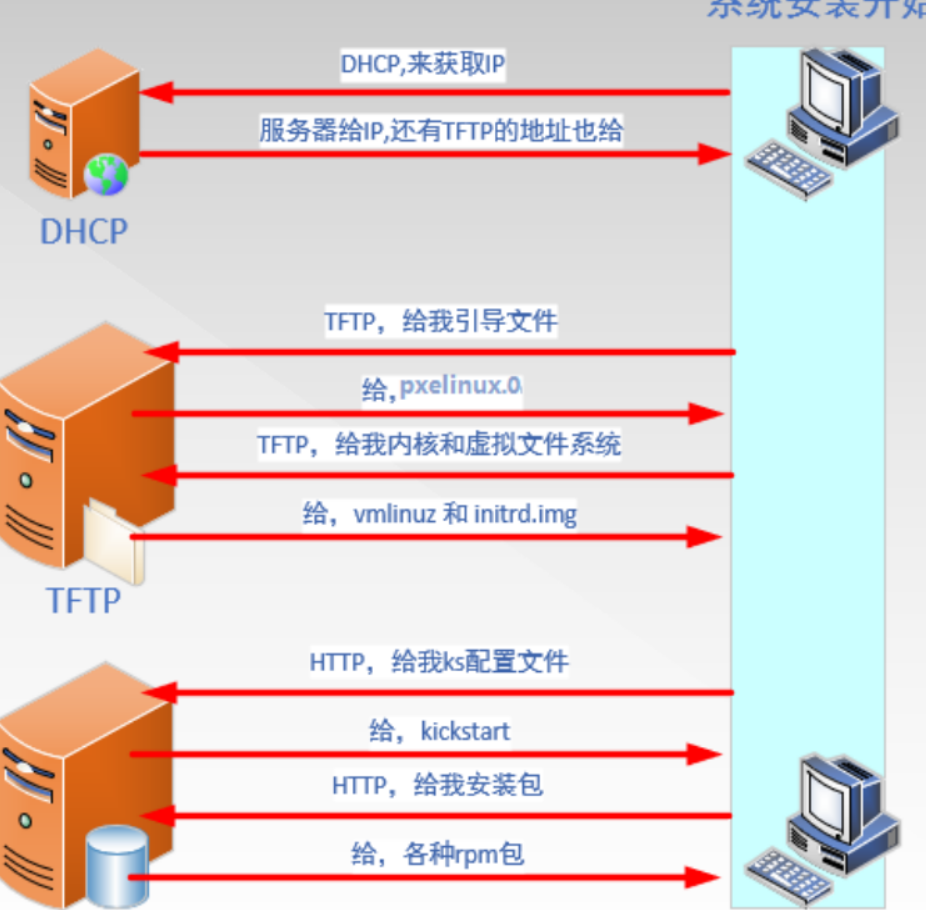

2实现过程讲解

1.网卡需要查找相关的dhcp服务器（获取地址时间）

2.找到后dhcp服务器提供ip地址，和引导程序（boot loader）的地址 还提供给客户机TFTPserver地址（dhcp本身不提供tftp服务）

3.网卡使用tftp客户端吧引导程序加载到内存中来

4.bios执行引导程序

5.引导程序会去TFTP去查找配置文件

6.根据配置文件去引导安装系统

7.系统安装过程







3搭建过程中的服务

PXE 远程安装服务器集成了 CentOS 7 安装源、TFTP 服务、DHCP 服务，能 够向客户机裸机发送 PXE 引导程序、Linux 内核、启动菜单等数据，以及提供安装文件。

3.1 TFTP

tftp：内核和引导文件,是一种基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小型文件传输的应用场合。TFTP服务默认由xinetd服务进行管理，使用UDP69端口。

csftp:安装系统镜像文件获取方式，可以使用http ftp等方式，ftp文件传输的一种。

syslinux:syslinux是一个功能强大的引导加载程序，而且兼容各种介质

DHCP服务



4pxe优点：

1.规模化：同时装配多台服务器

2.自动化：安装系统、配置各种服务

3.远程实现：不需要光盘、U盘等安装介质



5操作过程

大概过程

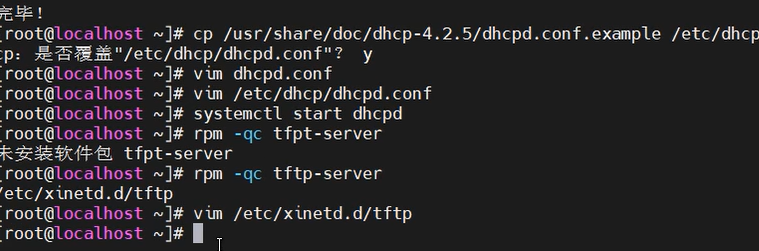

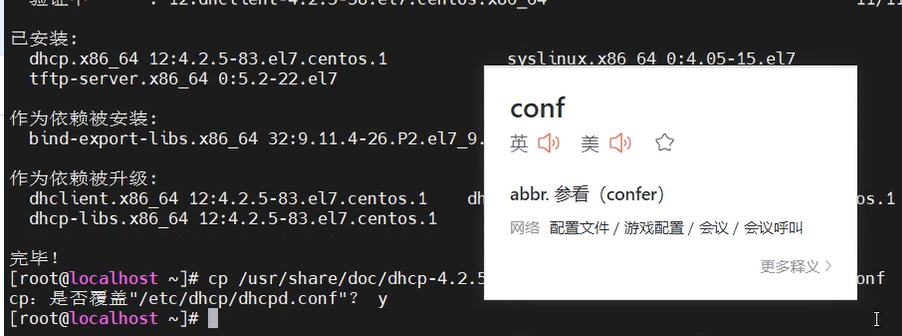

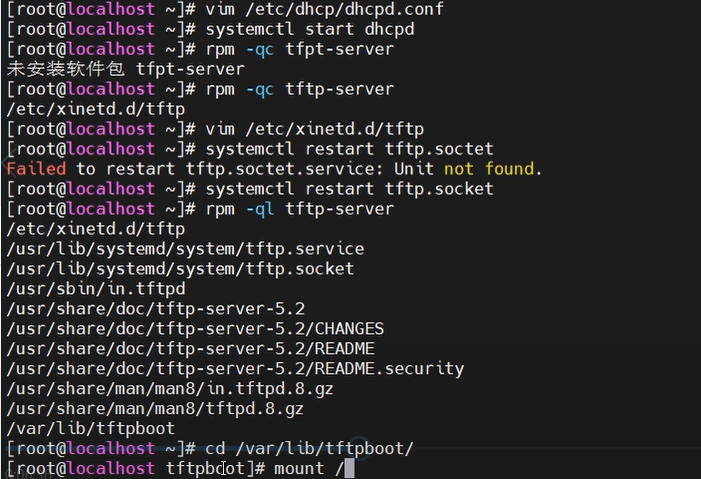

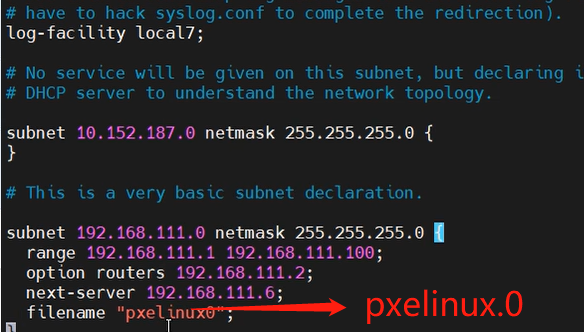

1 分配给同一局域网内新加机器的地址（配置文件） dhcp 分配地址 指明tftp 服务器的地址

2 tftp服务端开启 udp 配置 默认关闭

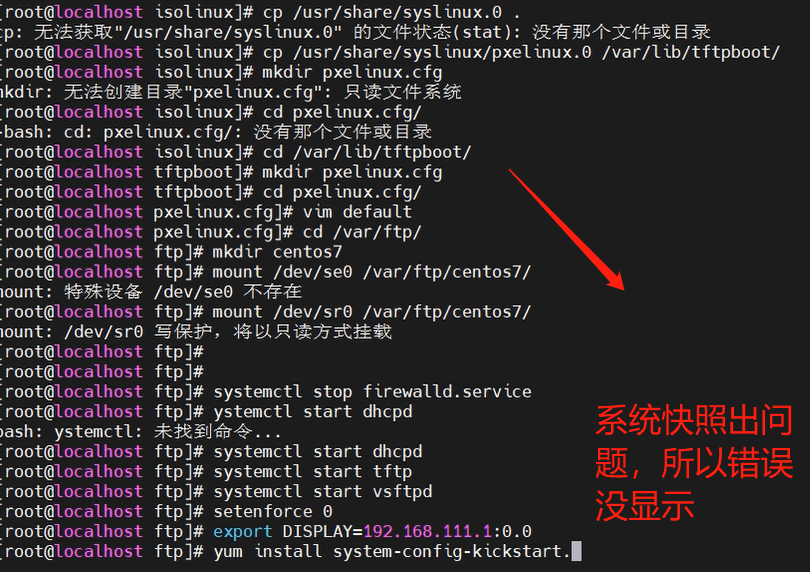

3 安装syslinux 取得 pxelinux.0 文件

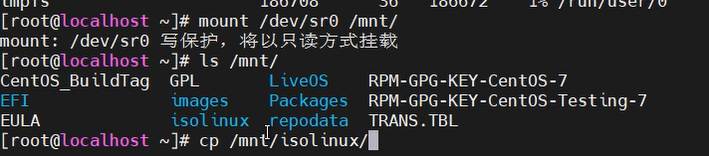

4 安装vsftpd服务挂载软件安装源（mount /dev/sr0 /var/ftp/centos7）

5 将四大文件拷入 （/var/lib/tftpboot ）

initrd.img

pxelinux.0  （类似grub）

pxelinux.cfg/default （手写）

Vmlinuz

6 将服务开启，关闭防火墙，selinux

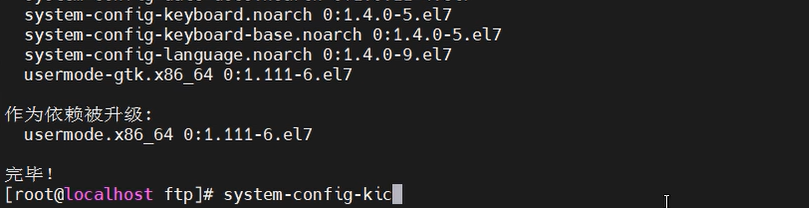

kickstart 无人值守安装

kickstart文件主要包括三个部分：命令段，程序包段，脚本段

命令段：指明各种安装前配置，如键盘类型等

命令段中的常见命令：

keyboard: 设定键盘类型

lang: 语言类型

zerombr：清除mbr

clearpart：清除分区

part: 创建分区

rootpw: 指明root的密码

timezone: 时区

text: 文本安装界面

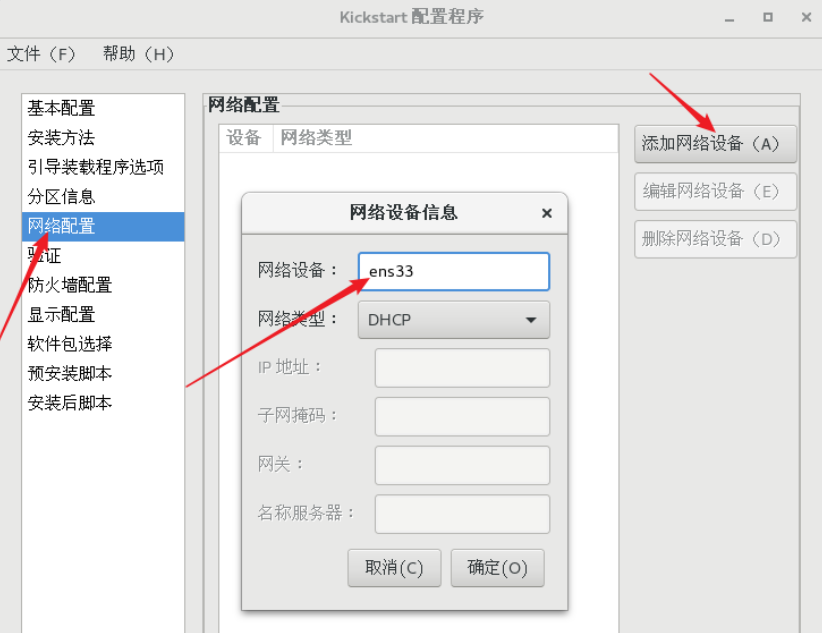

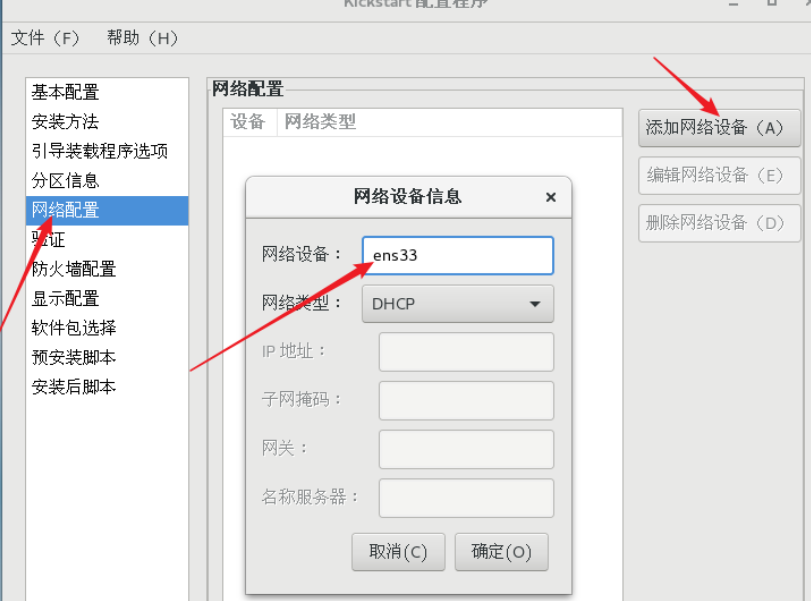

network:指定网络设置

firewall：设置防火墙设置

selinux：设置selinux设置

reboot：安装完自动重启

user：安装完成后为系统创建新用户

url: 指明安装源

程序包段：指明要安装的程序包组或程序包，不安装的程序包等

%packages

@^environment group： 指定环境包组，如：@^minimal-environment

@group_name

package

-package

%end

脚本段：

%pre: 安装前脚本

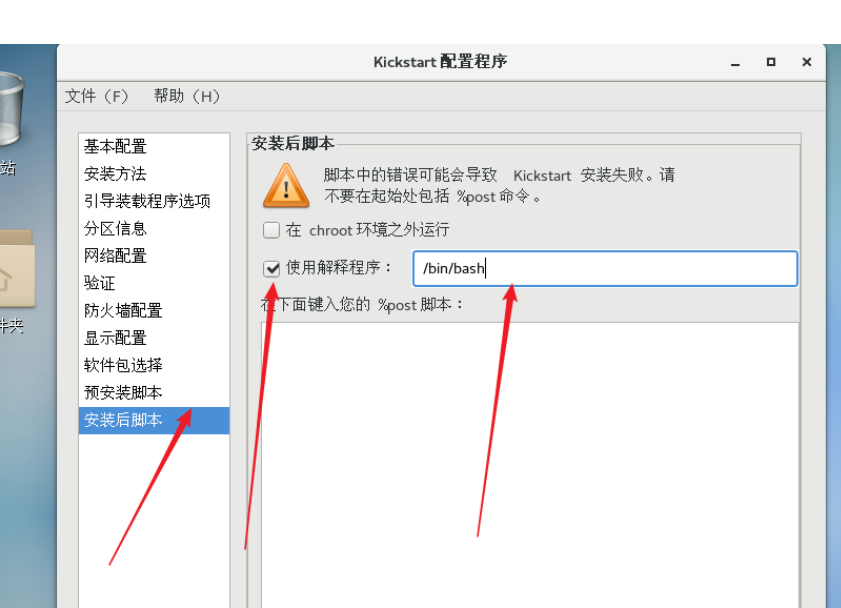

%post: 安装后脚本

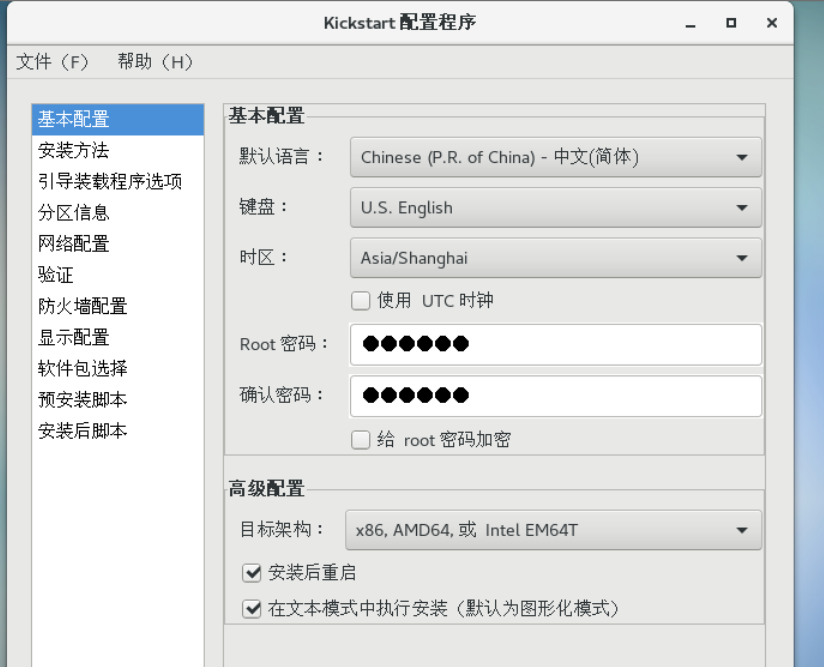

基本配置：

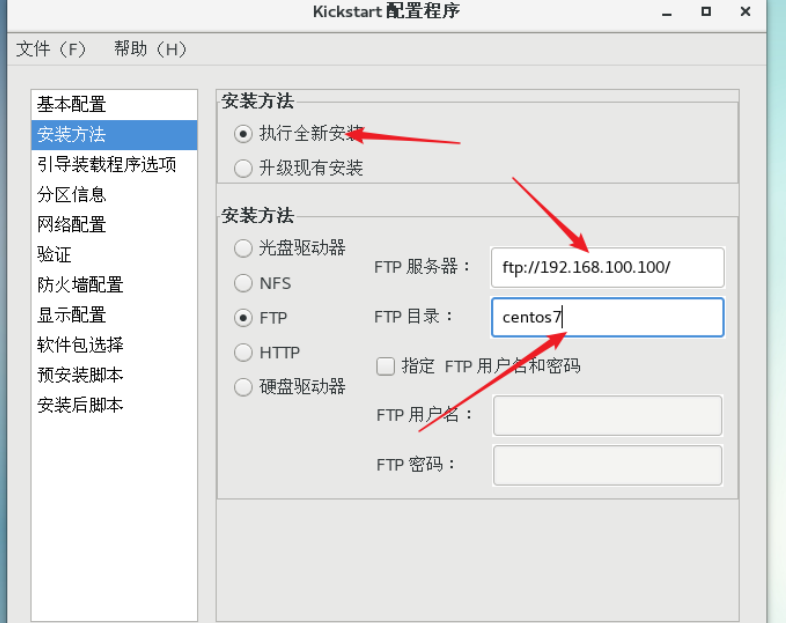

 安装方法

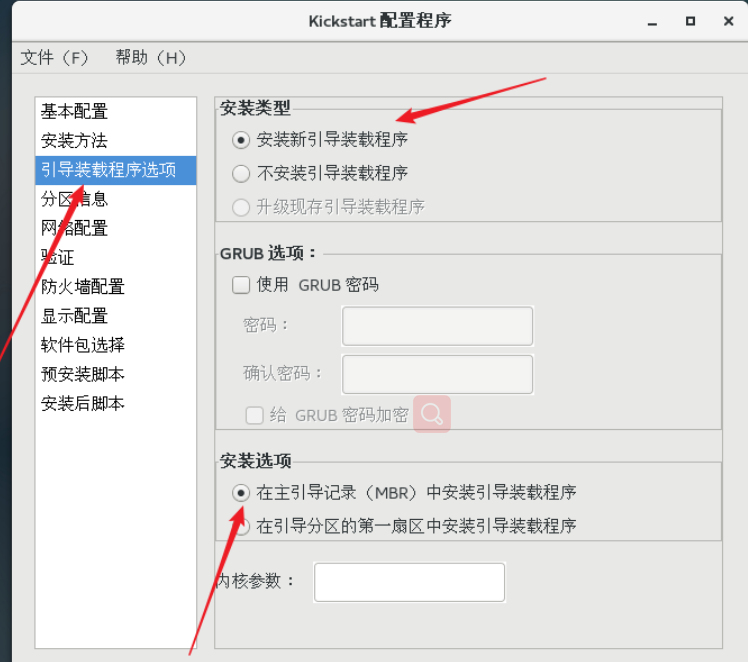

 引导文件

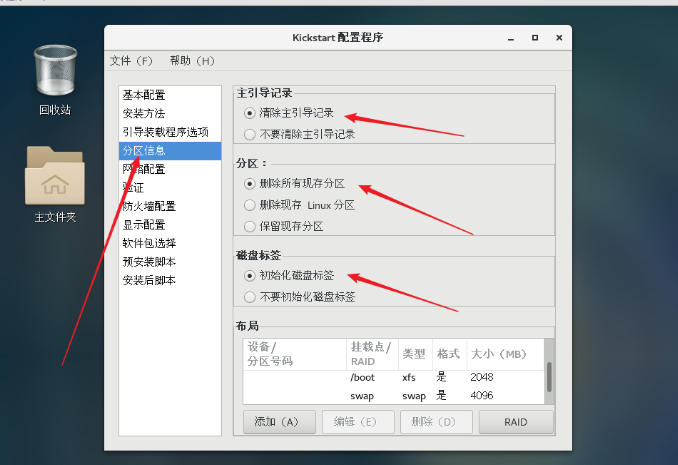

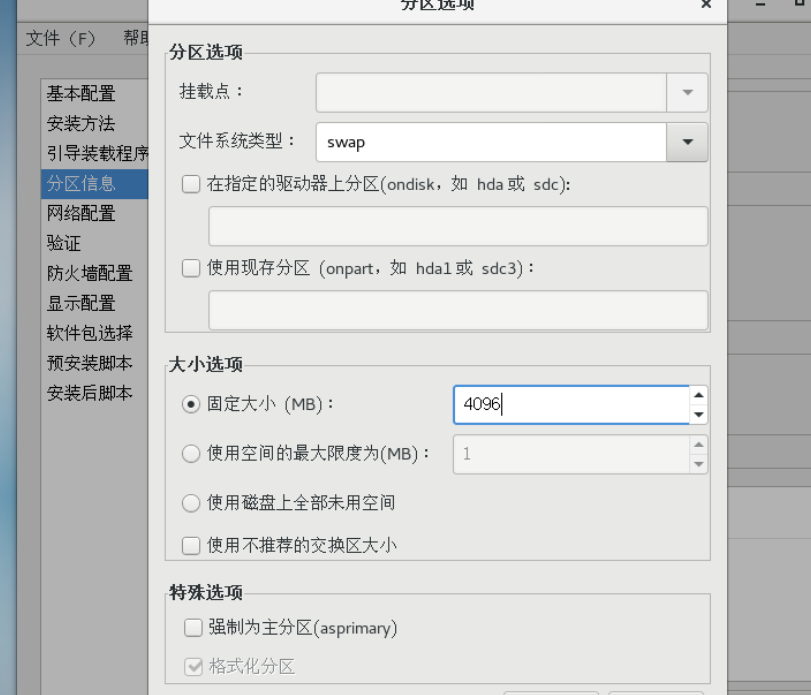

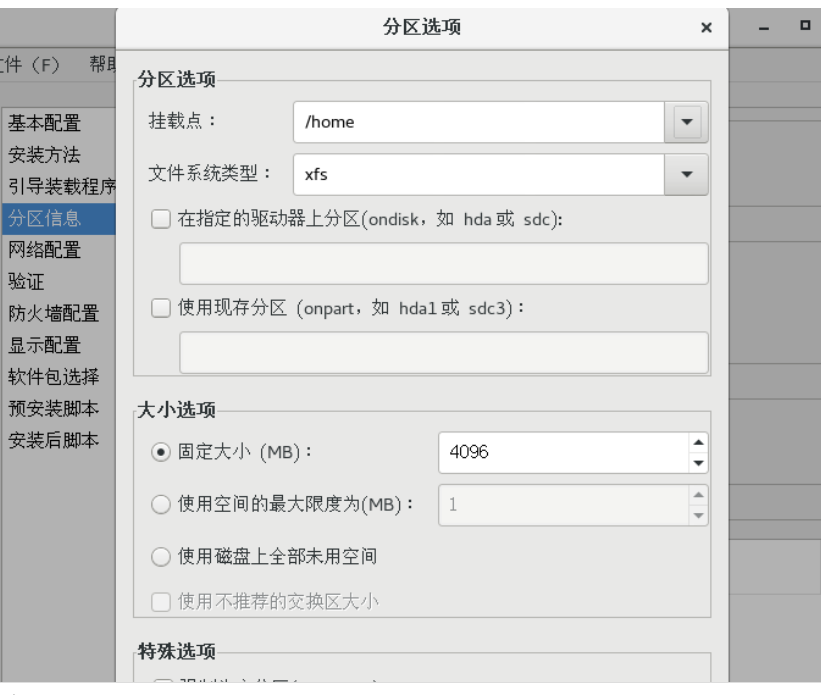

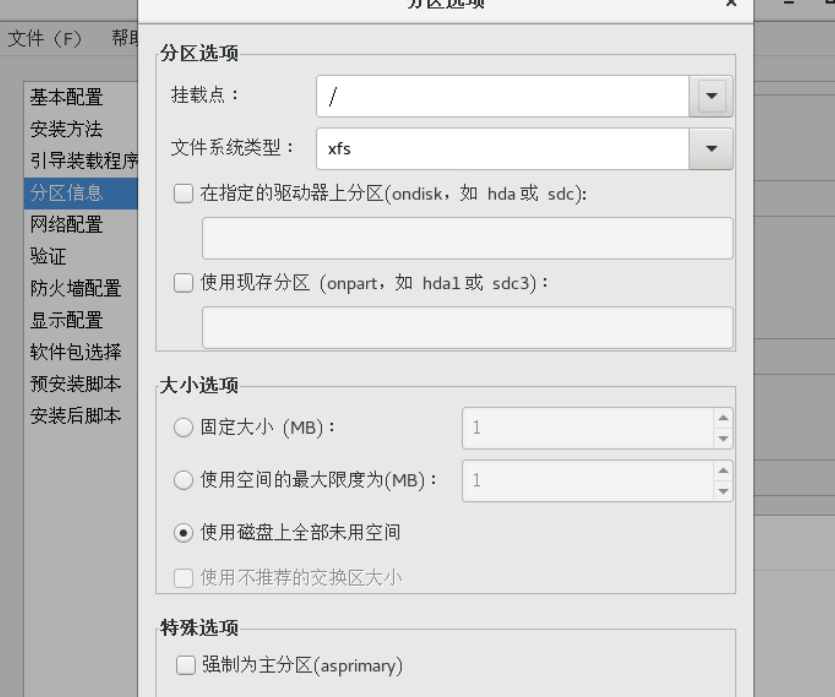

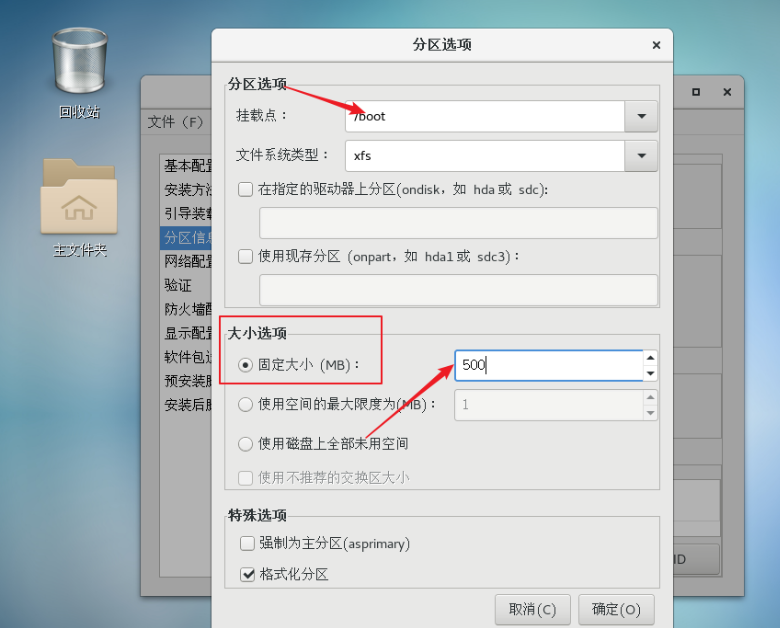

 分区
