单臂路由和三层交换

一 :单臂路由

二 ：单臂路由配置

三：三层交换机和路由器的实验

四：总结

一 单臂路由：
1.作用
实现不同VLAN间通信

2.链路类型
交换机连接主机的端口为access链路
交换机连接路由器的端口为trunk链路（只有单臂路由时，交换机和路由器之间为trunk口
3.子接口
路由器的物理接口可以被划分成多个逻辑接口
每个子接口对应一个VLAN网段的网关
优点：实现vlan分区

缺点：慢

4.原理
路由器重新封装MAC地址，转换VLAN标签

二 单臂路由配置：

1进入子接口 int g0/0/0.10 在接口后面+“.”+vlan的数字

2让子接口和vlanid做关联

3华为路由器默认关闭 一定要开启

4配置网关

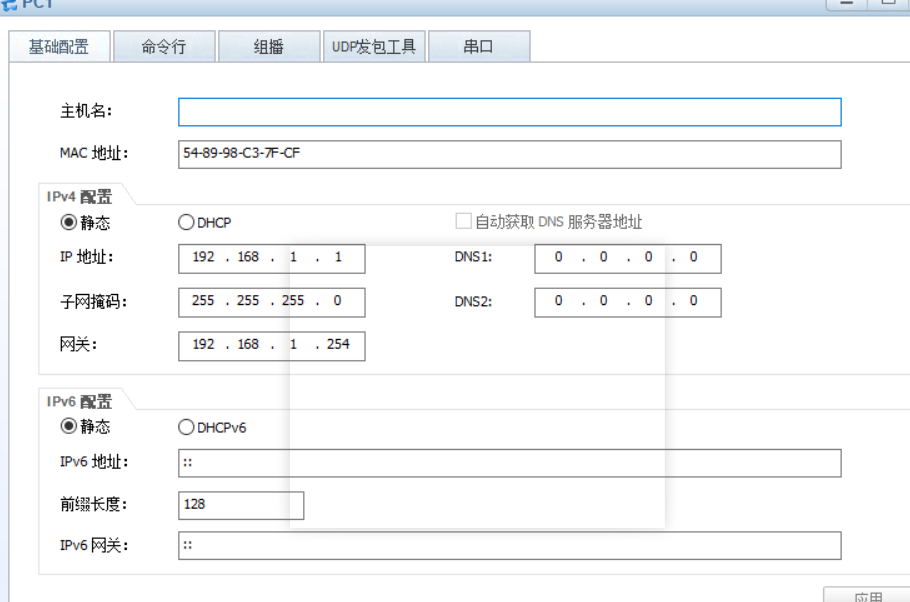

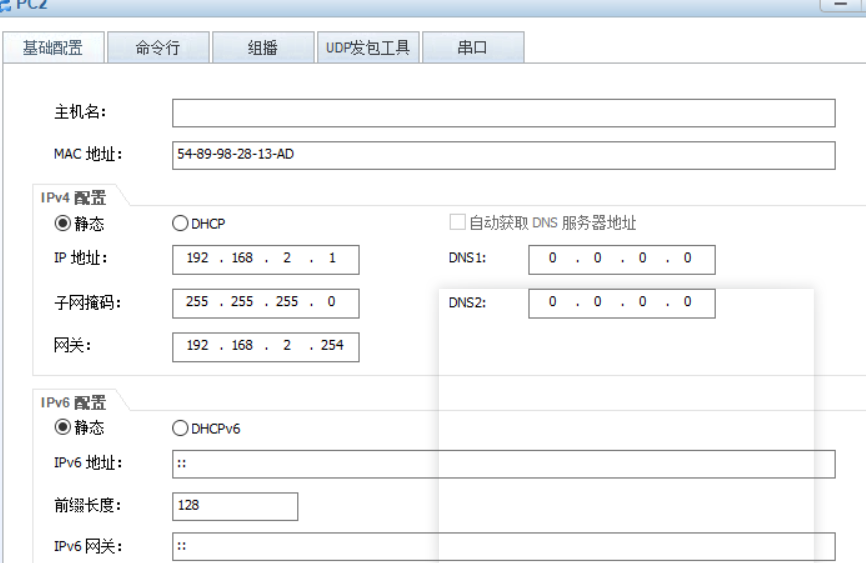

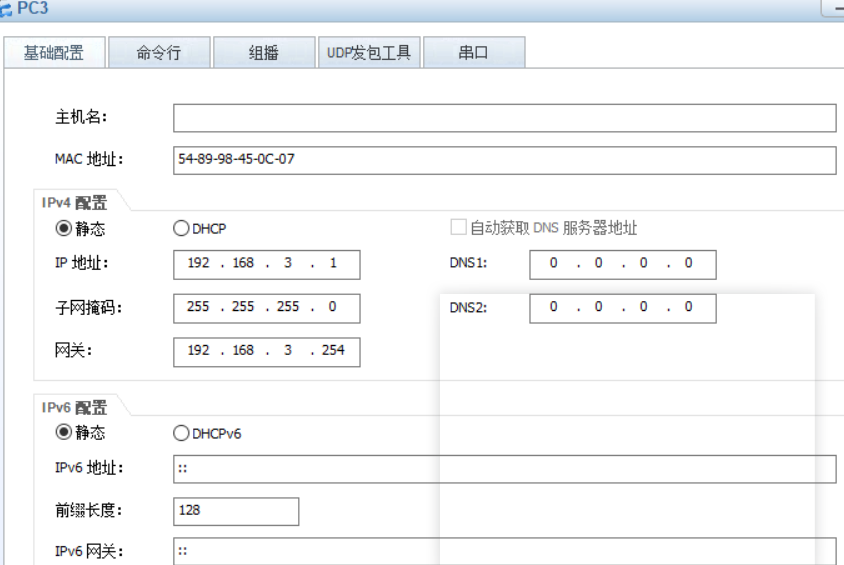

实验如下

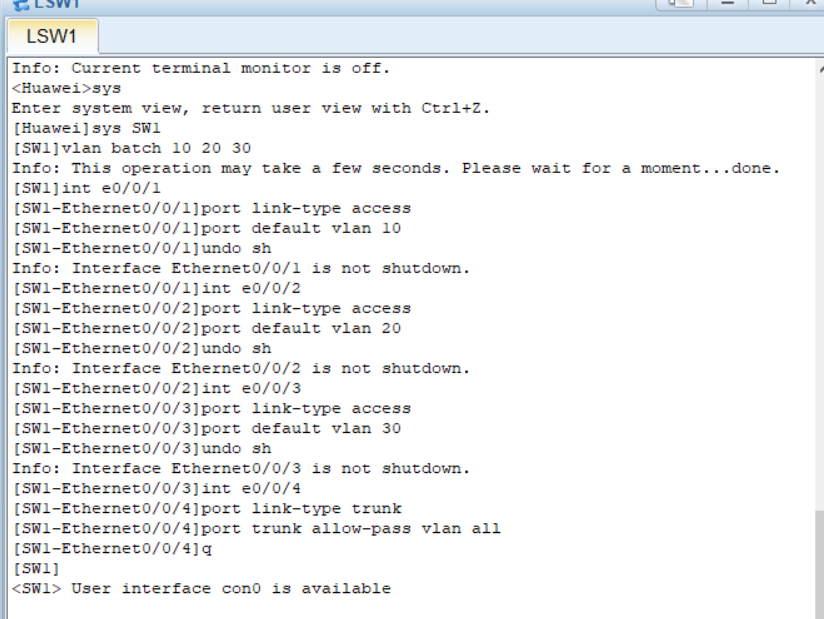

 交换机配置

<Huawei>undo t m                         #关闭提示信息

<Huawei>sys                              #进入系统视图

[Huawei]sys sw1                          #改名为sw1

[sw1]vlan batch 10 20                    #创建VLAN 10 20

[sw1]int g0/0/1                          #进入g0/0/1接口

[sw1-GigabitEthernet0/0/1]port link-type access       #设置接口为access类型

[sw1-GigabitEthernet0/0/1]port default vlan 10        #只允许带有vlan 10标签的流量通过

[sw1-GigabitEthernet0/0/1]undo shutdown               #开启接口

​

[sw1-GigabitEthernet0/0/1]int g0/0/2                  #进入g0/0/2接口

[sw1-GigabitEthernet0/0/2]port link-type access       #设置接口为access类型

[sw1-GigabitEthernet0/0/2]port default vlan 20        #只允许带有vlan 20标签的流量通过

[sw1-GigabitEthernet0/0/2]undo shutdown               #开启接口

​

[sw1-GigabitEthernet0/0/2]int g0/0/3                  #进入g0/0/3接口

[sw1-GigabitEthernet0/0/3]port link-type access       #设置接口为access类型

[sw1-GigabitEthernet0/0/3]port default vlan 30        #只允许带有vlan 30标签的流量通过

[sw1-GigabitEthernet0/0/3]undo shutdown               #开启接口



[sw1-GigabitEthernet0/0/3]int e0/0/4                 #进入g0/0/4接口

[sw1-GigabitEthernet0/0/4]port link-type trunk        #设置接口为trunk类型

[sw1-GigabitEthernet0/0/4]port trunk allow-pass vlan all  #允许所有vlan通过

[sw1-GigabitEthernet0/0/4]undo shutdown                   #开启接口

路由器配置：



<Huawei>undo t m                     #关闭提示信息



<Huawei>sys                          #进入系统视图



[Huawei]sys R1                       #改名为R1



[R1]int g0/0/0.10                    #进入虚拟接口g0/0/0.10



[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10    #建立虚拟子接口,将接口分到vlan10下



[R1-GigabitEthernet0/0/0.10]ip add 192.168.1.254 24     #设置IP



[R1-GigabitEthernet0/0/0.10]arp broadcast enable        #开启广播功能



[R1-GigabitEthernet0/0/0.10]undo shutdown               #开启接口



​



[R1-GigabitEthernet0/0/0.10]int g0/0/0.20               #进入虚拟接口g0/0/0.20



[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20    #建立虚拟子接口,将接口分到vlan20下



[R1-GigabitEthernet0/0/0.20]ip add 192.168.2.254 24     #设置IP



[R1-GigabitEthernet0/0/0.20]undo shutdown               #开启接口







[R1-GigabitEthernet0/0/0.20]int g0/0/0.30               #进入虚拟接口g0/0/0.30



[R1-GigabitEthernet0/0/0.30]dot1q termination vid 30    #建立虚拟子接口,将接口分到vlan30下



[R1-GigabitEthernet0/0/0.30]ip add 192.168.3.254 24     #设置IP



[R1-GigabitEthernet0/0/0.30]undo shutdown               #开启接口



[R1-GigabitEthernet0/0/0.20]arp broadcast enable        #开启广播功能

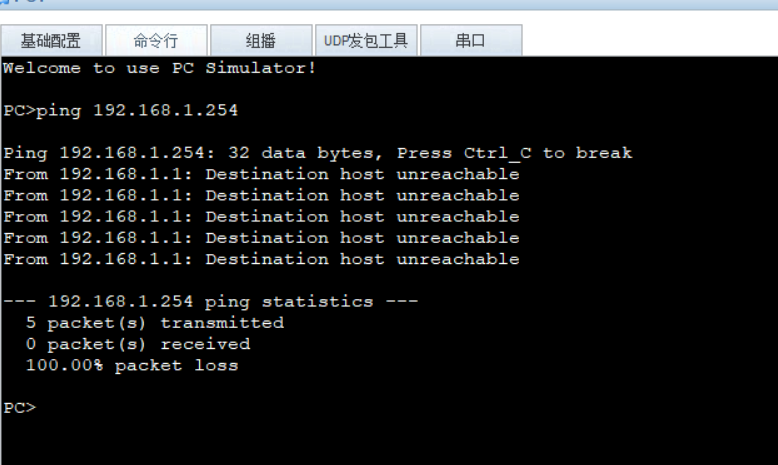

结果：



 由于两个结果都通，所以就表示一个



三层交换机实现vlan之间通信的原理：



每一个vlan都会虚拟出一个虚拟接口，然后在虚拟接口上配置ip地址

工作原理：

1主机A给B发送单播数据包
2交换机查找FIB表，找到下—跳地址
3查找下一跳地址对应的邻接关系的2层封装信息
4转发
5形成mls条目

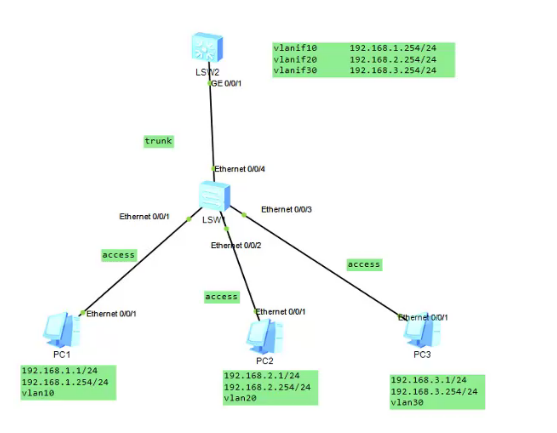

三：三层交换机和路由器的实验

三层交换的配置

<Huawei>undo t m                                 #关闭提示信息

<Huawei>sys                                      #进入系统视图

[Huawei]sys sw5                                  #改名为sw5

[sw5]int g0/0/1                                  #进入g0/0/1接口

[sw5-GigabitEthernet0/0/1]port link-type trunk              #配置接口为trunk类型

[sw5-GigabitEthernet0/0/1]port trunk allow-pass vlan all    #允许所有vlan通过

[sw5-GigabitEthernet0/0/1]q                      #退出接口模式

[sw5]vlan batch 10 20 30                         #创建vlan 10 20 30

[sw5]interface  Vlanif 10                        #进入vlanif 10

[sw5-Vlanif10]ip address 192.168.1.254 24        #设置IP

[sw5-Vlanif10]interface Vlanif 20                #进入vlanif 20

[sw5-Vlanif20]ip address 192.168.2.254 24        #设置IP

[sw5-Vlanif20]interface Vlanif 30                #进入vlanif 30

[sw5-Vlanif30]ip address 192.168.3.254 24        #设置IP

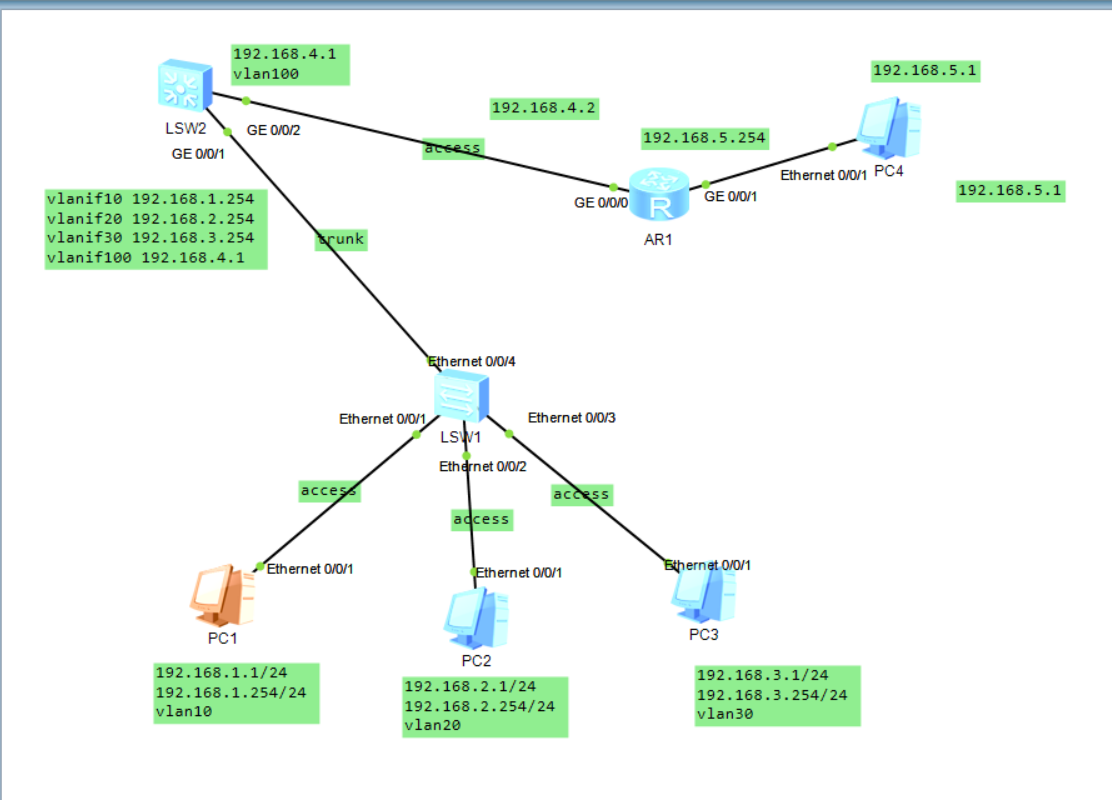

实验如下：

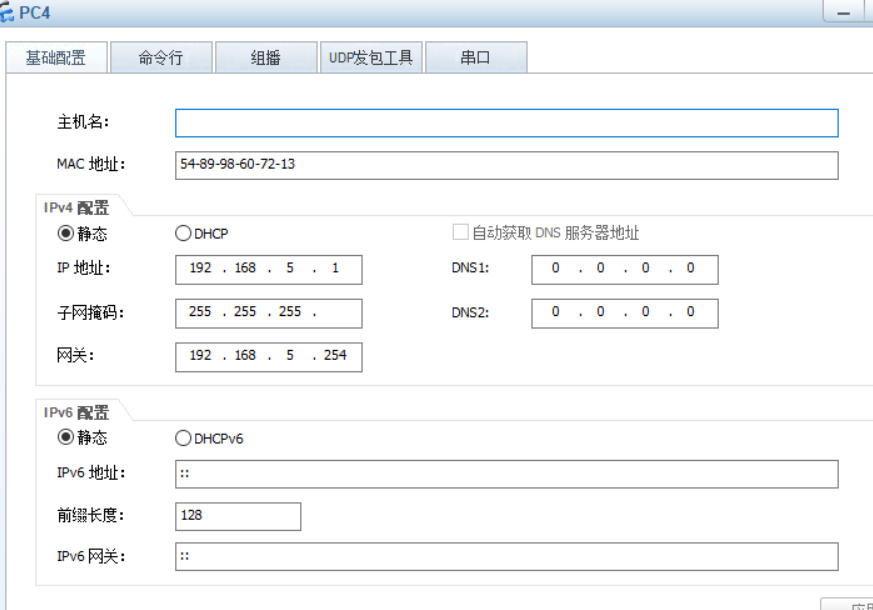

 PC1，PC2，PC3，和上面的一样，所以只展示PC4

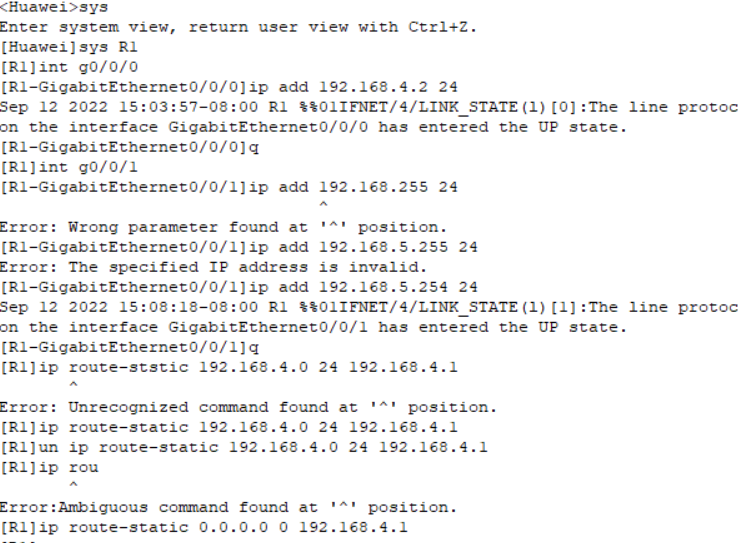

路由器配置：

<Huawei>u t m                                           #关闭提示信息

<Huawei>sy                                              #进入系统视图

[Huawei]sys R3                                          #改名为sw5

[R3]int g0/0/0                                          #进入g0/0/0接口

[R3-GigabitEthernet0/0/0]ip add 192.168.4.2 24          #设置IP

[R3-GigabitEthernet0/0/0]undo shutdown                  #开启接口

[R3-GigabitEthernet0/0/0]q                              #退出接口

[R3]int g0/0/1                                          #进入g0/0/1接口

[R3-GigabitEthernet0/0/1]ip add 192.168.5.254 24        #设置IP

[R3-GigabitEthernet0/0/1]q                              #退出接口

[R3]ip route-static 0.0.0.0 0 192.168.4.1               #配置静态路由

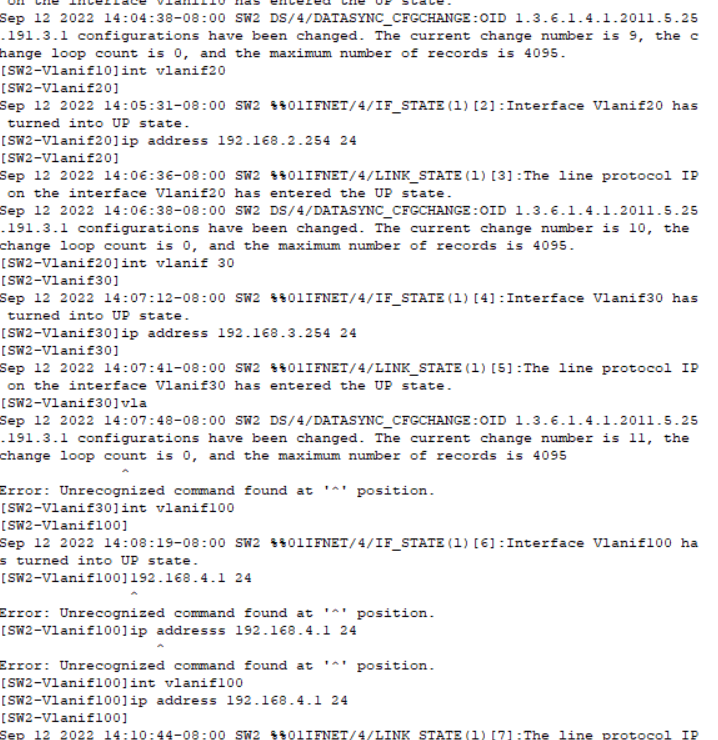

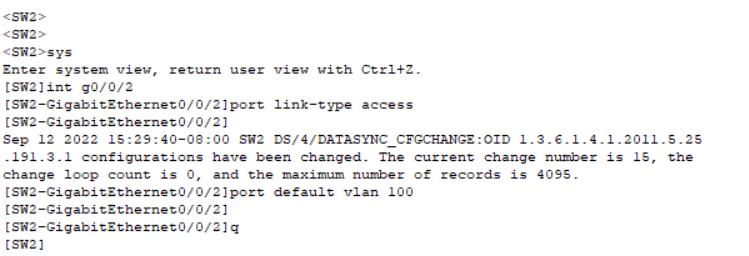

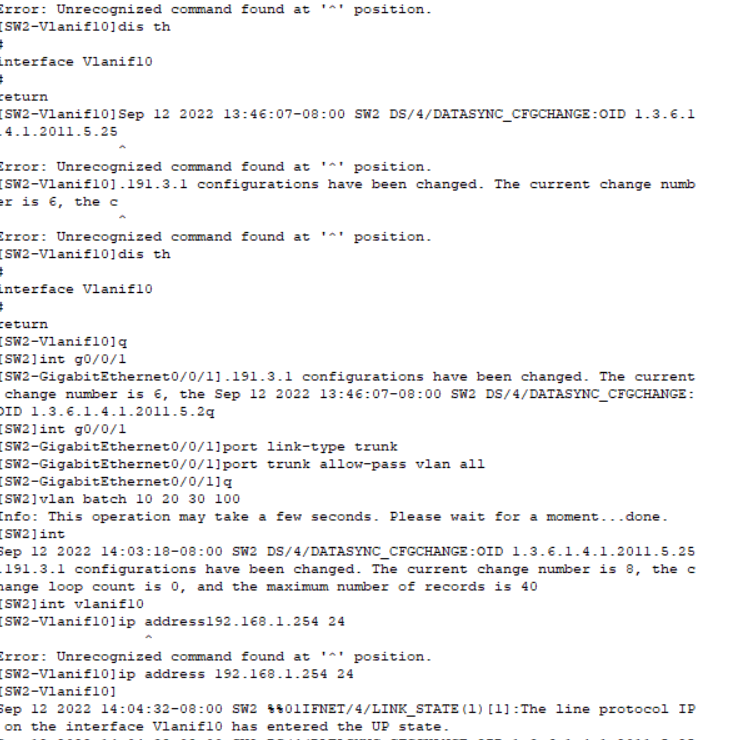

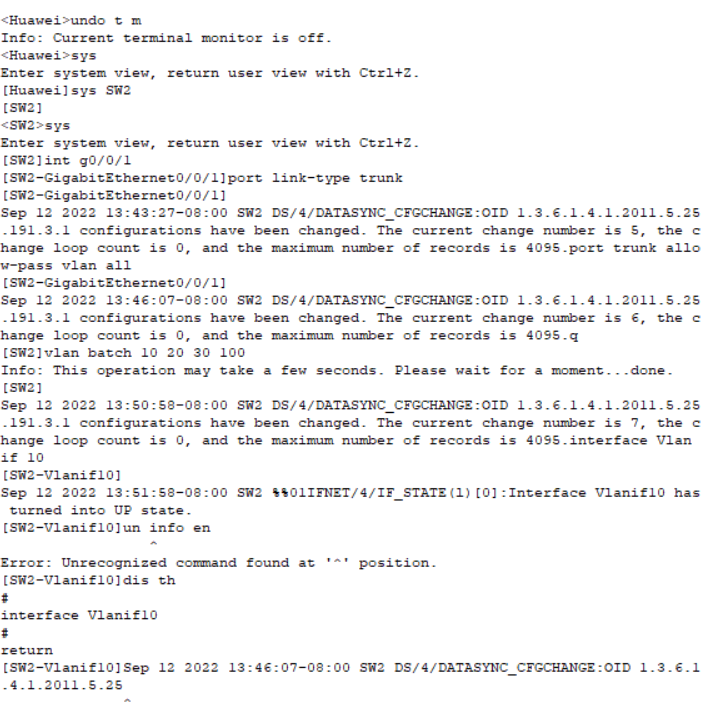

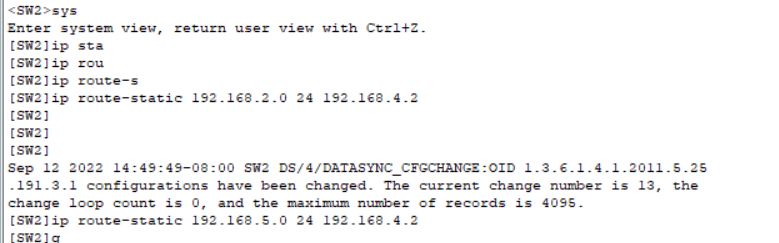

由于交换机2比较复杂，所以错误很多

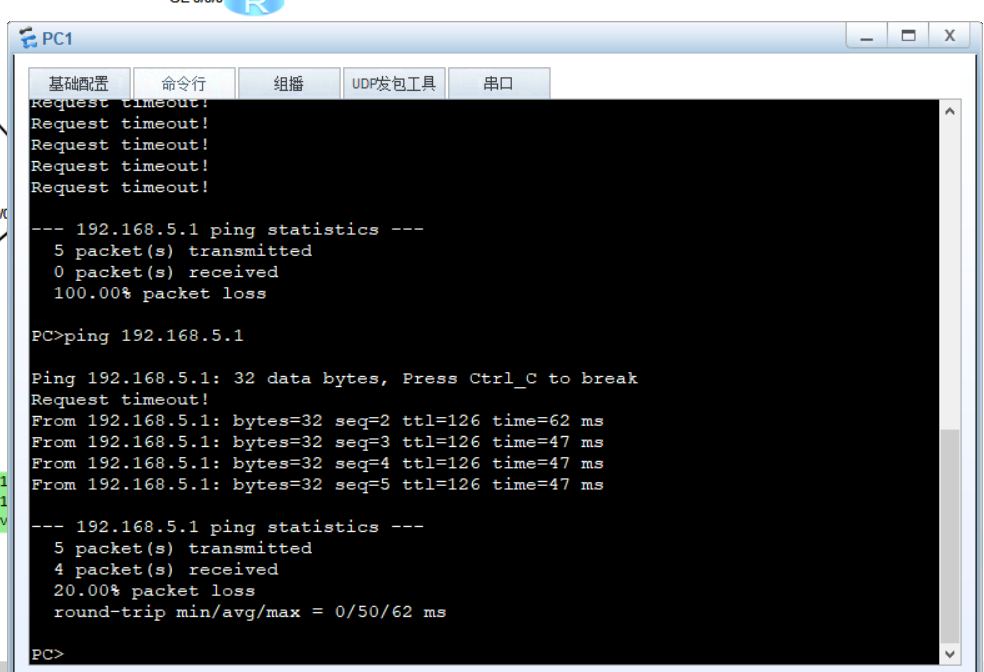

最终结果









 总结：

单臂路由的优点：实现不同vlan之间的通信，有助理解、学习VLAN原理和子接口概念

单臂路由的作用：单臂路由就是在路由器以太网接口下配置若干个子接口，每个子接口对应一个VLAN，这样当路由器的以太网口连接到一个划分VLAN的二层交换机时，可以通过路由器的 以太网口，实现二层交换机上多个VLAN之间的互通

三层交换机的作用：加快大型局域网内部的数据交换

三层交换机的优点：在于接口类型丰富，支持的三层功能强大，路由能力强大，适合用于大型的网络间的路由，它的优势在于选择最佳路由，负荷分担，链路备份及和其他网络进行路由信息的交换等等 ，路由器所具有功能
