传输层协议

1TCP/IP介绍

2TCP特性

3TCP三次握手

4UDP协议

5TELNET协议

TCP/IP介绍

NCP：网络核心协议

网络核心协议（NCP）管理对 NetWare 服务器资源的访问。NCP 向 NetWare 文件共享协议（即NFSP：NetWare File Sharing Protocol）发送过程调用消息，处理 NetWare 文件和打印资源请求。 NCP 是用于 NetWare 服务器和客户机之间传输信息的主要协议。

　　NCP 主要负责处理登入请求以及其它文件系统和打印系统请求。NCP 是一种基于客户机/服务器的 LAN 协议。工作站建立 NCP 请求并通过 IPX 在网络上发送这些请求服务。服务器端负责接收、拆包（unpacked）并解读 NCP 请求。

　　NCP 服务包括：文件访问、文件锁定（file locking）、安全性、资源分配跟踪（tracking of resource allocation）、事件通知（event notification）、与其它服务器同步、连接和通信、打印服务，以及队列和网络管理。

　　NCP 使用的是底层互联网分组交换协议 （即IPX ： Internetwork Packet Exchange Layer

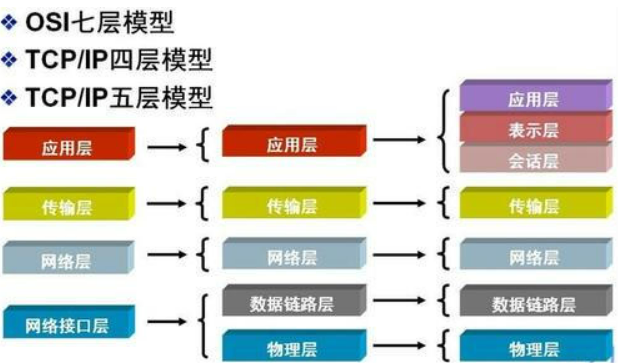

TCP/IP分层：

共定义了四层，和 OSI参考模型的分层有对应关系

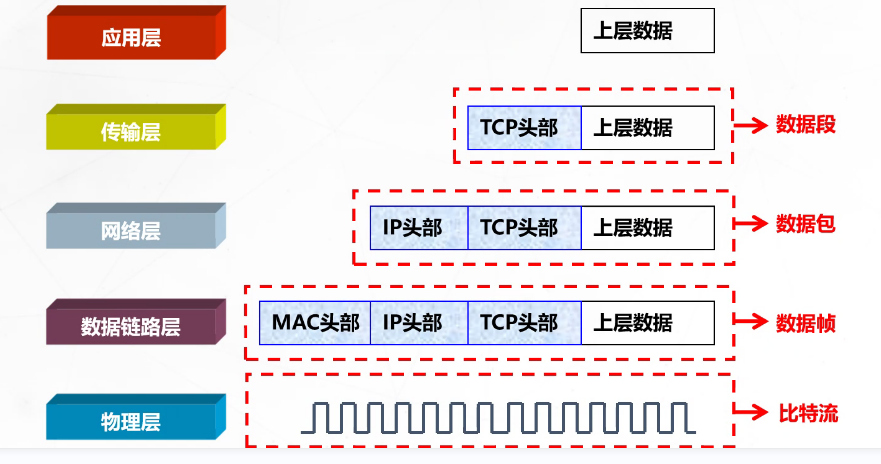

通讯过程



TCP/IP和OSI模型的比较

相同点：

两者都是以协议栈的概念为基础

协议栈中的协议彼此相互独立

下层对上层提供服务

不同点：

OSI是先有模型；TCP/IP是先有协议，后有模型

OSI是国际标准，适用于各种协议栈；TCP/IP实际标准，只适用于TCP/IP网络

层次数量不同

	Reliable	Best-Effort
Connetion  Type	Connection-Oriented	Connectionless
Protocol	TCP	UDP
Sequencing	Yes	No
Uses	E-mail Flie sharng Dowing Loading	Voice steaming Video steaming

TCP与UDP的区别

TCP：速度慢，可靠稳定，可重传，需要提前建立连接

UDP：速度快，不稳定，无需提前建立连接

TCP特性：

1工作在传输层2面向连接协议3全双工协议4半关闭5错误检查

6将数据打包成段，排序7确认机制8数据恢复，重传9流量控制，滑动窗口

tcp要先建立连接，系统当中 每打开一个 进程 会 配 pid （系统中的编号，方便管理），其次会分配一个端口号

去访问服务器，下载文件（ftp，tftp，nfs），65536端口号

tcp 面向连接， 在我真正 传输数据之前 先要打通传输数据的通道，A和B 要先建立连接

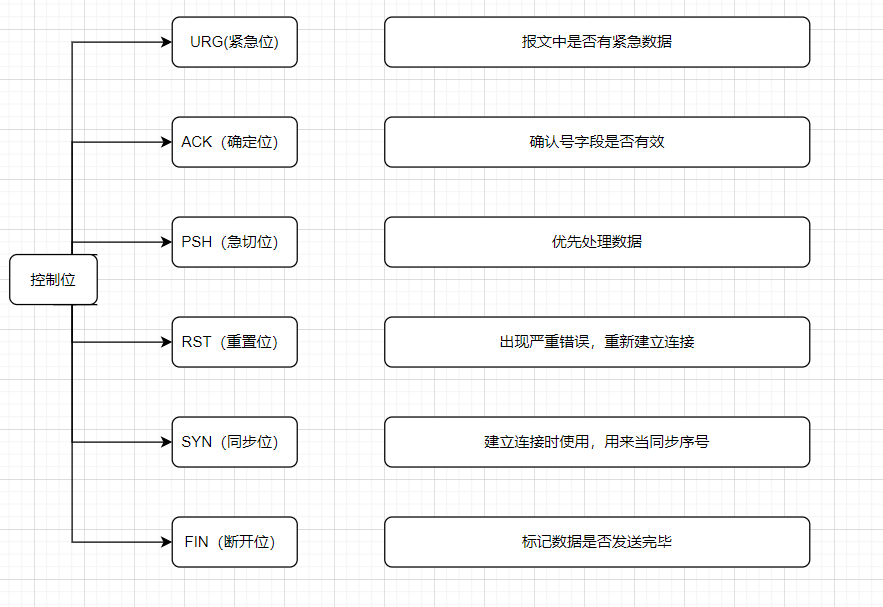

控制位：决定 A和 B 的连接 目前处于什么状态 （ 状态一共有11种了解）

ACK   FIN   SYN

tcp A 和 B 目前处于什么状态？

A 想 和 B 请求建立连接 状态 syn=1 同步位

A 和 B 已经建立连接状态 ACK=1

A 和 B 已经断开连接 fin=1

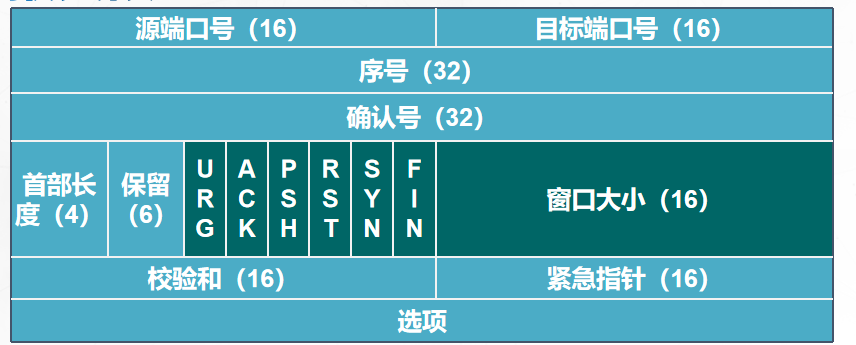

源端口、目标端口：计算机上的进程要和其他进程通信是要通过计算机端口的，而一个计算机端口某个时刻只能被一个进程占用，所以通过指定源端口和目标端口，就可以知道是哪两个进程需要通信。源端口、目标端口是用16位表示的，可推算计算机的端口个数为2^16个,即 65536 （0-65535）

序列号：表示本报文段所发送数据的第一个字节的编号。在TCP连接中所传送的字节流的每一个字节都会按顺序编号。由于序列号由32位表示，所以每2^32个字节，就会出现序列号回绕，再次从0 开始 无限循环

确认号：（ack）表示接收方期望收到发送方下一个报文段的第一个字节数据的编号。也就是告诉发送方：我希望你（指发送方）下次发送的数据的第一个字节数据的编号为此确认号：传输是否有问题？

数据偏移／首部长度：表示TCP报文段的首部长度，共4位，由于TCP首部包含一个长度可变的选项部分，需要指定这个TCP报文段到底有多长。它指出 TCP 报文段的数据起始处距离 TCP 报文段的起始处有多远。该字段的单位是32位(即4个字节为计算单位），4位二进制最大表示15，所以数据偏移也就是TCP首部最大60字节

控制位：





FIN（断开位）：表示通知对方本端要关闭连接了，标记数据是否发送完毕。如果FIN=1，即告诉对方：“我的数据已经发送完毕，你可以释放连接了”，带FIN标志的TCP报文段称为结束报文段

窗口大小：表示现在允许对方发送的数据量，也就是告诉对方，从本报文段的确认号开始允许对方发送的数据量，达到此值，需要ACK确认后才能再继续传送后面数据，由Window size value * Window size scaling factor（此值在三次握手阶段TCP选项Window scale协商得到）得出此值

校验和：提供额外的可靠性紧急指针：标记紧急数据在数据字段中的位置

选项部分：其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位表示，选项部分最长为：(2^4-1)*4-20=40字节

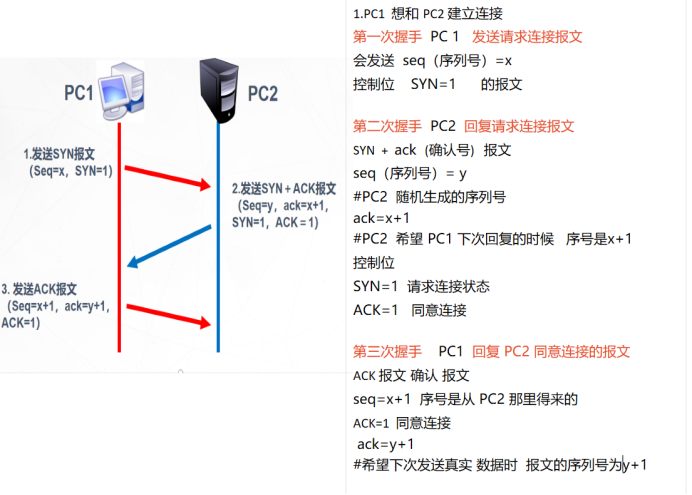

TCP三次握手：





有限状态机（扩展） ：

1.CLOSED 没有任何连接状态

2.LISTEN 侦听状态，等待来自远方TCP端口的连接请求 （服务开启 http（进程） 80端口在帮进程 看着 有没有人找 http ）

3.SYN-SENT 在发送连接请求后，等待对方确认

4.SYN-RECEIVED 在收到和发送一个连接请求后，等待对方确认

5.ESTABLISHED 代表传输连接建立，双方进入数据传送状态

6.FIN-WAIT-1 主动关闭,主机已发送关闭连接请求，等待对方确认

7.FIN-WAIT-2 主动关闭,主机已收到对方关闭传输连接确认，等待对方发送关闭传输连接请求

8.TIME-WAIT 完成双向传输连接关闭，等待所有分组消失

9.CLOSE-WAIT 被动关闭,收到对方发来的关闭连接请求，并已确认

10.LAST-ACK 被动关闭,等待最后一个关闭传输连接确认，并等待所有分组消失

11.CLOSING 双方同时尝试关闭传输连接，等待对方确认

UDP协议

工作在传输层；提供不可靠的网络访问；非面向连接协议

有限的错误检查；传输性能高；无数据恢复特性

TELNET协议

（1）password方式

R1：

[R1]telnet server enable -----默认已经开启

[R1]user-interface vty 0 4----虚拟用户终端接口编号0~4；同时允许5个用户管理这台设备

[R1-ui-vty0-4]authentication-mode password

Please configure the login password (maximum length 16):123

[R1-ui-vty0-4]protocol inbound telnet -----默认配置

[R1-ui-vty0-4] user privilege  level 15 ------设置权限

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24

[R1-GigabitEthernet0/0/0]dis  th

R2：

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 192.168.1.2 24

[R2-GigabitEthernet0/0/0]q

[R2]q

<R2>telnet 12.1.1.1----用户视图telnet

  Press CTRL_] to quit telnet mode

  Trying 12.1.1.1 ...

  Connected to 12.1.1.1 ...

Login authentication

Password:123

<R1>---成功登录R1

修改用户权限

[R1]user-interface vty 0 4

[R1-ui-vty0-4]user privilege  level 15



本节主要内容是TCP，TELENT。
