IP数据包

IP数据包格式：

网络层的功能：

1.定义了基于IP协议的逻辑地址，就是ip地址

2.连接不同的媒介类型

3.选择数据通过网络的最佳路径，完成逻辑地址寻址





tips：通过 TTL的 返回值 确定你的 系统类型

win 128   左右

linux 64   左右

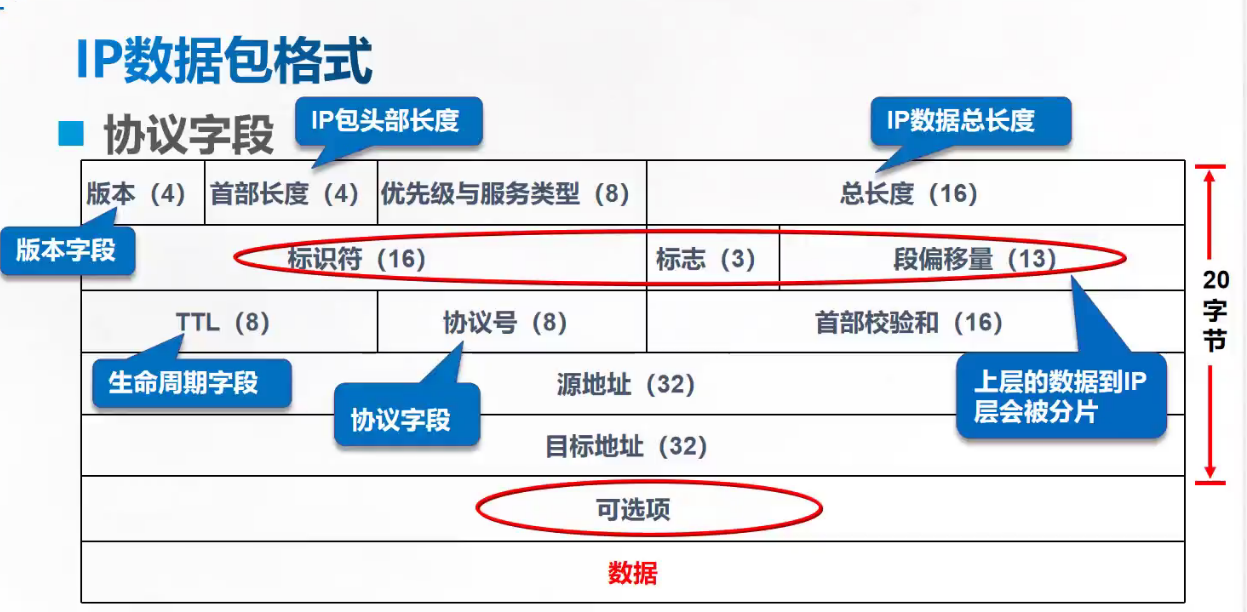

IP数据包格式（分为20字节的固定部分，表示每个ip数据包必须包含的部分，和40字节的可变长部分）

版本号（4bit）：指IP协议版本。并且通信双方使用的版本必须一致，目前我们使用的是IPv4，表示为0100 十进制 是4

首部长度（4）：IP数据包的包头长度（不包括数据）

优先级与服务类型（8）：该字段用于表示数据包的优先级和服务类型。通过在数据包中划分一定的优先级，服务类型定义了如何处理数据一般没有使用

总长度（16）：IP数据包的总长度，最长为 65535 字节，包括包头和数据。

标识符（16）：该字段用于表示IP数据包的标识符。当IP对上层数据进行分片时，它将给所有的分片数据分配一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误地重组。标识符字段用于标志一个数据包，以便接收节点可以重组被分片的数据包

标志（3）：和标识符一起传递，指示不可以被分片或者最后一个分片是否发出(完整)

段偏移量（13）：一个数据包需要分片，指明这个分片举例原始数据开始的位置，作用重组数据

TTL（time to live）生命周期（8）：可以防止一个数据包在网络中无限循环的转发下去，每经过一个路由器 -1,当TTL的值为0时，该数据包将被丢弃 0-255

协议号（8）：封装的上层哪个协议，ICMP:1 TCP:6 UDP:17

首先校验和（16）：这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一次路由器，都要重新计算一下首部校验和（因为，一些字段如生存时间、标志、片偏移等可能发生变化）

源地址（32）：源ip地址，表示发送端的IP地址

目标地址（32）：目标ip地址，表示接收端的IP地址

可选项：选项字段根据实际情况可变长，可以和IP一起使用的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据



 ICMP协议

icmp=ping:检测网络的双向联通性

显示自己 IP地址   ipconfig

ping  --help   显示帮助命令

-t    长ping

-l size        发送缓冲区大小。

-w             超时等待时间

-n             指定ping 几次

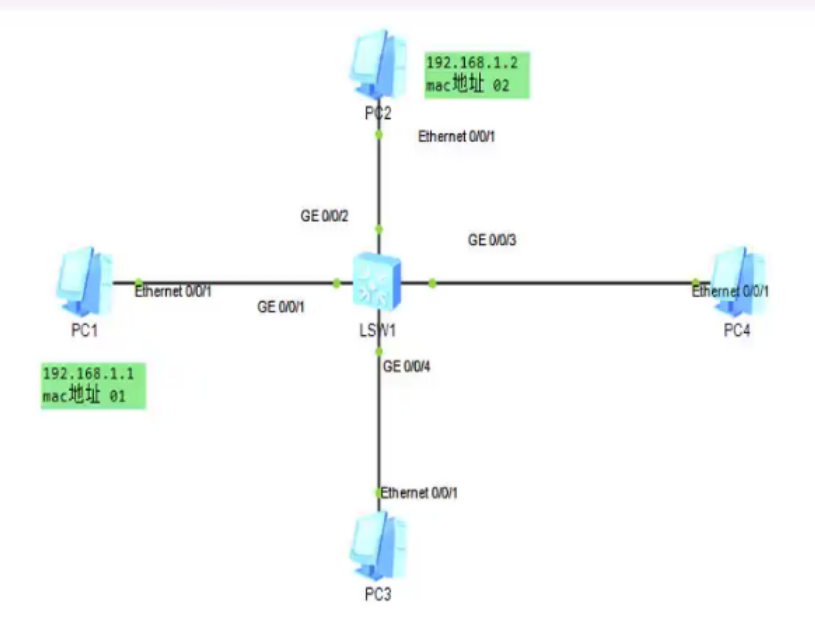

PC1想和PC2通信 需要知道 PC2的mac地址，需要ARP 协议



ARP协议工作过程∶

1.PC1首先查看本机的ARP缓存表，如果有就直接发送。

2.如果没有就会发送广播，询问，谁有192.168.1.2mac地址

3.同一网段的所有机器都会收到广播，只有PC2会回复（因为是发给PC2的）其余PC丢弃。

4.PC1 会收到PC2的回复 数据包里面会携带PC2的MAC地址通过ARP协议知道mac地址后，进行数据帧的封装

1.PC1会发送数据帧给交换机

2.交换机 收到PC1发送的数据帧，查找 mac地址表

3.如果有对应的mac地址直接转发

4.没有就广播

5.pc2 会回复自己的mac 地址给交换机，形成mac 地址表6.下次就以单播的形式，进行通讯
