Vue 项目如何使用Echarts ，手摸手带你入门

前言

最近可视化浪潮越发凶猛

但是有些小伙伴们就慌了，觉得自己不是很懂，或者说对里面的参数不是很清楚，所以也就印象也就很模糊

那么今天严老湿就带大家好好梳理梳理思路，顺便也带大家写几个Demo

首先得认识Echarts

Echarts 商业级数据图表，它是一个纯JavaScript的图标库，兼容绝大部分的浏览器，底层依赖轻量级的canvas类库ZRender，提供直观，生动，可交互，可高度个性化定制的数据可视化图表。创新的拖拽重计算、数据视图、值域漫游等特性大大增强了用户体验，赋予了用户对数据进行挖掘、整合的能力。

简单起步

创建vue-cli

我们还是老套路，先创建一个vue-cli ,如果你已经创建了项目可以跳转到下一步

vue create project
cd project
yarn serve

配置啥的就不用老严多说了吧（你已经是一个成熟的前端开发者了~）

安装 Echarts

以下几种安装方式择其一

本项目安装的是采用的yarn， echarts 版本号是 4.8.0

// yarn
yarn add echarts
// npm
npm install echarts -S
// cnpm
cnpm install echarts -S

全局引入

在main.js中

import echarts from 'echarts'
Vue.prototype.$echarts = echarts

到了这一步说明你已经把准备工作做完了

清空多余代码

我们先把页面其他不需要用到的代码给清除吧

<template>
  <div class="home">

  </div>
</template>

<script>

export default {
  name: 'Home',
}
</script>

创建一个容器

创建一个 id 为EChart 的div 作为容器 (使用id会有个小问题，在最后解答)

<div id="EChart" style="width: 300px; height: 300px;"></div>

创建一个方法

getRenderer() {
      console.log(this.$echarts);
      // 基于准备好的dom，初始化echarts实例
      let EChart = this.$echarts.init(document.getElementById("EChart"));
      // 配置参数
      let config = {
        title: { text: "悲伤日记" },
        tooltip: {},
        xAxis: {
          data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"],
        },
        yAxis: {},
        series: [
          {
            name: "销量",
            type: "bar",
            data: [5, 20, 36, 10, 10, 20],
          },
        ],
      };
      // 设置参数
    EChart.setOption(config);
},

生命周期中调用此方法

mounted() {
    // 在生命周期中调用 getRenderer 方法
    this.getRenderer();
},

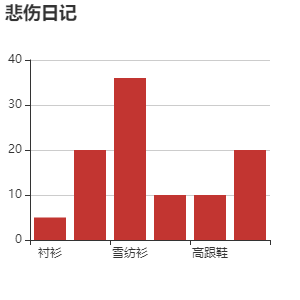

请看大屏幕

吃瓜群众：“这特么不是官方示例么？能不能炫一点”

严老师：“说实话确实有点low ，不要慌这才哪到哪呢，我们先从基础讲堂开始嘛”

先了解其参数

先讲讲其中简单的一些配置参数，枯燥乏味，但是摸清楚之后，以后画图那是顺手得一**

先整点简单、常用的来看看（备注里面皆是对应API地址）

参数名	作用	备注
`title`	作为图表名称	https://echarts.apache.org/zh/option.html#title
`legend`	作为图表的标记	https://echarts.apache.org/zh/option.html#legend
`xAxis`	作为图表的X轴	https://echarts.apache.org/zh/option.html#xAxis
`yAxis`	作为图表的Y轴	https://echarts.apache.org/zh/option.html#yAxis
`series`	作为图表的系列	https://echarts.apache.org/zh/option.html#series
`color`	作为图表的颜色列表	https://echarts.apache.org/zh/option.html#color

掰扯了这么多，估计大家心里也没个底，实战一下吧

来造作一下下

series type

来吧！！展示

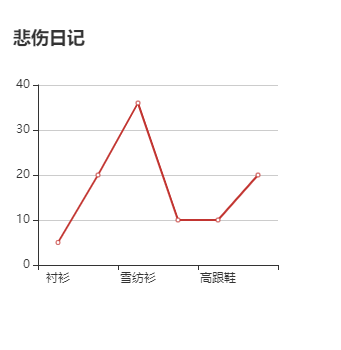

折线图

修改折线图,复制上面的config代码

只用修改一处地方，那就是series 中的type属性为line即可

let config = {
   title: { text: "悲伤日记" },
   tooltip: {},
   xAxis: {
      data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"],
    },
    yAxis: {},
    series: [
       {
            name: "销量",
            type: "line",
            data: [5, 20, 36, 10, 10, 20],
       },
    ],
};

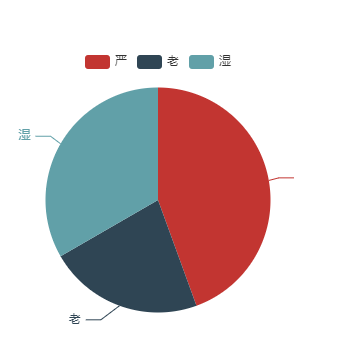

饼状图

饼状图，我们也来看看，将type修改为pie

当然我们需要把多余的X轴Y轴配置删除咯,data数据格式也需要修改一下

let config = {
    tooltip: {},
    legend:{
       data : ["严","老","湿"]
    },
    series: [
       {
          name: "销量",
          type: "pie",
          data: [
              {value:20,name:"严"},
              {value:10,name:"老"},
              {value:15,name:"湿"}
          ],
        },
    ],
};

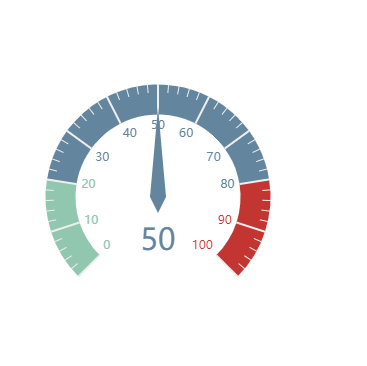

仪表盘

仪表盘将 type 修改为 gauge

let config = {
    series: [
       {
         name: "销量",
         type: "gauge",
         data: [50],
       },
    ],
};

嗯~ 看起来有那么一点味道了

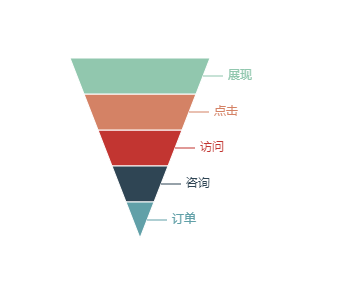

画一个老严的脸

let config = {
      series: [
          {
            name: "销量",
            type: "funnel",
            data: [
                 {value: 60, name: '访问'},
                 {value: 40, name: '咨询'},
                 {value: 20, name: '订单'},
                 {value: 80, name: '点击'},
                 {value: 100, name: '展现'}
              ]
           },
     ],
};

哈哈哈倒三角就是老严的脸了（脑补一下下）

legend

刚刚其实我们已经用到了这个参数噢 ps：饼状图

legend 可以作为图表的标记或颜色的名称描述(专业名词：图例)

它的type有两个参数plain || scroll

默认为plain 当图表内容比较丰富的时候可以使用 scroll 可以带有滚动操作

color

都说颜色是Web的灵魂所在，每一个人都是画手

官方默认配色：

['#c23531','#2f4554', '#61a0a8', '#d48265', '#91c7ae','#749f83',  '#ca8622', '#bda29a','#6e7074', '#546570', '#c4ccd3']

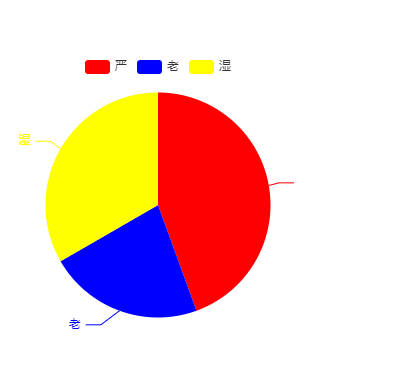

我们也可以自己修改颜色,规则是按数据对应的index找color颜色

例如这样：

let config = {
     color:["red","blue","yellow"],
    legend:{
            data : ["严","老","湿"]
    },
    series: [
            {
               name: "销量",
               type: "pie",
               data: [
                    {value:20,name:"严"},
                    {value:10,name:"老"},
                    {value:15,name:"湿"}
               ],
          },
    ],
};

yAxis

我们还是以线条为参考8

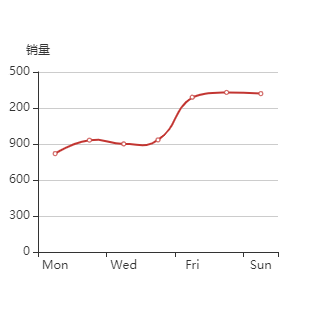

先看看基础篇,我们在y轴声明了一个name

let config = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis:[ {
        name:"销量",
        type: 'value'
    }],
    series: [{
        name:'销量',
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line',
        smooth: true
    }]
};

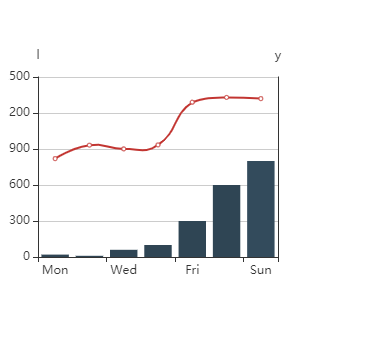

但是有时候呢，我们会根据需求，要做一个双Y轴，顾名思义双Y轴，在加一个Y轴就好了

let config = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis:[ {
        name:"l",
        type: 'value'
    }, {
        name:"r",
        type: 'value'
    }],
    series: [{
        name:'l',
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line',
        smooth: true
    },
    {
        name:'r',
        data: [20, 10, 60, 100, 300, 600, 800],
        type: 'bar',
    }]
}

xAxis

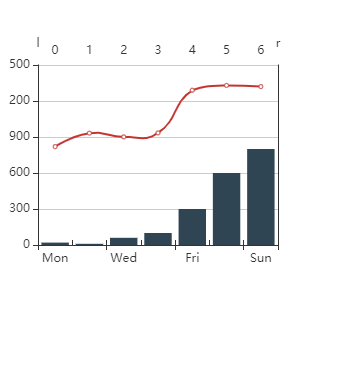

x轴与y轴基本同理，直接改成数组就成为双x轴了

let config = {
    xAxis: [{
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },{
        type: 'category',
        data: ['0', '1', '2', '3', '4', '5', '6']
    }],
    yAxis:[{
        name:"l",
        type: 'value'
    }, {
        name:"r",
        type: 'value'
    }],
    series: [{
        name:'l',
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line',
        smooth: true
    },
    {
        name:'r',
        data: [20, 10, 60, 100, 300, 600, 800],
        type: 'bar',
    }]
};

到了上面基础篇也就差不多了

使用id为问题所在

其实我们讲了这么多，我们梳理梳理最开始的问题

id重名怎么办？
数据多个渲染怎么办？

答案：使用ref，因为vue是单页面，使用id出现重名会导致渲染问题

具体怎么使用我们来看看

<div ref="EChart" style="width: 300px; height: 300px;"></div>

// 同样的初始化参数 但是我们此次使用的是ref
let EChart = this.$echarts.init(this.$refs.EChart)
// 配置参数
let config = {
    xAxis: [{
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },{
        type: 'category',
        data: ['0', '1', '2', '3', '4', '5', '6']
    }],
    yAxis:[{
        name:"l",
        type: 'value'
    }, {
        name:"r",
        type: 'value'
    }],
    series: [{
        name:'l',
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line',
        smooth: true
    },
    {
        name:'r',
        data: [20, 10, 60, 100, 300, 600, 800],
        type: 'bar',
    }]
};
// 设置参数
EChart.setOption(config);

总结

使用echarts 的熟练度最主要的就是写得多，社区的案例也是多不胜数，面向社区开发就好了

社区地址：https://gallery.echartsjs.com/explore.html#sort=rank~timeframe=all~author=all

参考文献

https://echarts.apache.org/zh/option.html

https://echarts.apache.org/examples/zh/index.html
