一、背景

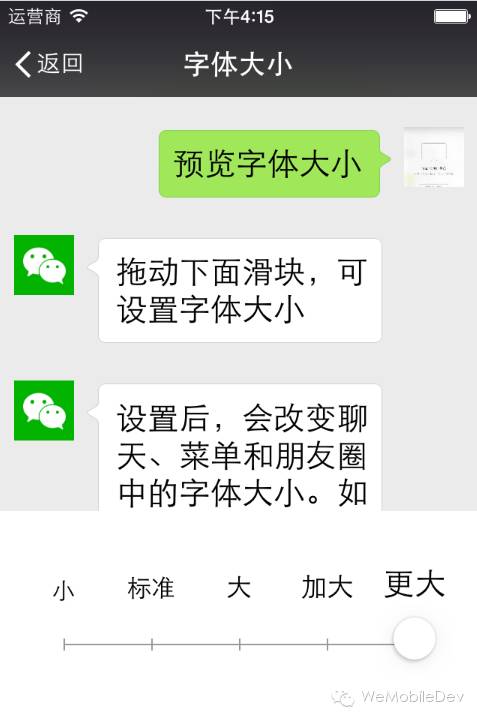

2014下半年，微信iOS版先后适配iPad, iPhone6/6plus。随着这些大屏设备的登场，部分用户觉得微信的字体太小，但也有很多用户不喜欢太大的字体。为了满足不同用户的需求，我们做了全局字体设置功能，在【设置-通用-字体大小】这里修改设置后，微信大部分界面都会随之缩放。


二、多设备适配

1、各设备的逻辑分辨率：

关于iphone6/6plus的物理分辨率、逻辑分辨率、屏幕物理尺寸、PPI等资料，很多文章已经有详细说明了，这里就不再累赘。对于终端开发人员来说，其实我们需要关心的，主要是各设备的逻辑分辨率和scaleFactor：

设备 逻辑分辨率 scaleFactor
iphone4/4s 320*480 @2x
iphone5/5s/5c 320*568 @2x
iphone6 375*667 @2x
iphone6 plus 414*736 @3x
ipad 1024*768 @2x


需要注意的是，iphone6和6plus可以设置标准模式和放大模式。在放大模式下，6plus会退化为375x667，此时应该当成iphone6来做适配。而iphone6会退化为320x568，应该当作iphone5来适配。

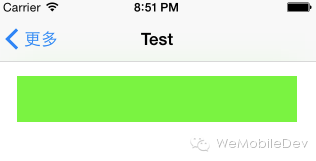

从表中可以看出，适配iphone6/6plus、ipad带来最大的变化是，屏幕宽度不再是320。以往我们可能一直习惯320宽的屏幕，所以写界面的时候容易hardcode，例如，如下图所示，有个按钮离屏幕左右边距分别为20，我们可能会把按钮宽度写死为280：

UIButton *btn = [[UIButton alloc] initWithFrame:CGRectMake(20, 15, 280, 46)];


但到了iphone6 plus上，屏幕宽度变成414，按钮的左右边距就变成20和114，显得不对称。在适配时，根据UI需要，此时可能会增加按钮宽度，改成20+374+20；也可能增加左右边距，改成67+280+67；也可能两者都增加，例如改成26+362+26，使得按钮宽度保持屏幕宽度的7/8。

为了实现这些适配需求，我们的解决方案是，使用配置文件，把界面参数从代码中分离开来，便于参数的适配。



2. 配置文件介绍

配置文件分为两部分：

第一部分是UI规范配置，把需要统一风格的UI元素定义下来。例如对于链接字体颜色，定义LINK_COLOR = rgba(87,107,149,1)，所有界面包含链接时，链接的字体颜色都直接取LINK_COLOR，不单独harcode，这样有利于微信的整体UI风格统一、UI规范化，也方便以后UI调整时对链接字体颜色做统一修改。

// UI规范化
@colors{
    /* 普通列表(PlainStyle)的背景色 */
    DEFAULT_TABLE_BACKGROUND_COLOR: #2E3132;

    /* 链接字体颜色 */
    LINK_COLOR: rgba(87,107,149,1);
}

第二部分是各界面的配置，可以对颜色、字体、切片、数值、坐标、尺寸、frame等进行配置，并根据设备适配的需求定义了一些扩展属性。

#test_view{
    /* 数值 */
    button_margin1: 20;
    button_margin2: 20 EqualRatio 320;
    button_margin3: 200 EqualDifference 320;

    /* frame、尺寸、坐标 */
    logo_frame: 0 0 200 200; /* frame */
    logo_size: 200 200; /* size */
    logo_origin: 0 0; /* origin */

    /* 颜色相关 */
    table_bkg_color: DEFAULT_TABLE_BACKGROUND_COLOR;
    button_bkg_color1: #00C000;
    button_bkg_color2: rbga(255,255,255,0.8);
    button_bkg_color3: clear;

    logo_image: “btn_bkg.png” 40 40; /* 切片 */

    label_font: 16 bold; /* 字体 */
}

下面对其中一些配置加以说明：

button_margin2: 20 EqualRatio 320;

表示在不同设备下做等比缩放，在320宽的屏幕下是20，在iphone6 plus屏幕上就是20 / 320 * 414=26

button_margin3: 20 EqualDifference 320;

表示在不同设备下做等差缩放，在320宽的屏幕下是200，在iphone6 plus屏幕上就是200 + (414-320) = 294



table_bkg_color: DEFAULT_TABLE_BACKGROUND_COLOR;

这里使用了UI规范配置里面的定义值

logo_image: “btn_bkg.png” 40 40;

指定了切片的文件，并指定其尺寸（不指定则默认按切片本身的尺寸）。

label_font: 16 bold;

指定字体大小，并为粗体。



EqualRatio，EqualDifference这两个关键词使界面的配置能够尽量做到一个设计稿适配多种设备。但有时候，我们需要在分设备进行单独配置，而等差和等比原则又无法满足。为了解决这个问题，每种设备单独一个配置文件，目前一共五种设备：默认（iphone5）、iphone4/4s、iphone6、iphone6plus、ipad。读取配置文件时，先读默认配置（iphone5），然后根据当前机型再读取单独的配置（如果是ipad就读ipad的配置，如果是iphone5就不用再读了）。这样取值时会优先取到单独的配置，如果没有单独配置就取到默认配置。

例如，默认配置中定义：

button_margin1: 20;
button_margin2: 20 EqualRatio 320;
button_margin3: 20;

iphone6plus的配置中定义

button_margin1: 30;

则在iphone6plus中，取到的值分别为button_margin1为30（取6plus配置的值），button_margin2为26（取默认配置的等比原则），button_margin3为20（取默认配置的值）



三、界面放大

全局字体设置不是简单地修改所有字体的大小，以主界面的会话cell为例，如下图a所示，如果所有字体改大，界面会变成图b所示，很不协调，两个label的上下间距也显得太小，甚至当字体再改大时会出现重叠问题。

为了保证两个label有足够的上下边距，cell的高度需要随之增加，如图c所示。这样会导致左侧头像在cell中显得太小，于是头像的宽高也要随之放大，头像上的红点也要跟着放大，……，最终整个界面很多元素（字体、宽高、边距等）都需要放大。

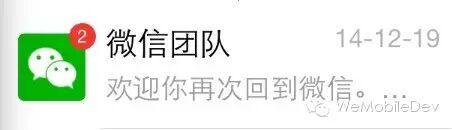

图a

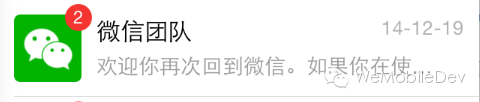

图b

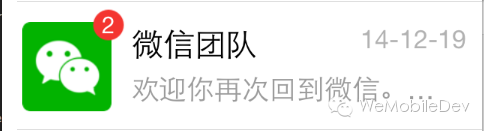

图c

图d

至于各元素要放大多少，一开始是想只推出一个大字体版本，由设计师出一套方案。但仔细想想工作量太大了，所有界面都要再出一套设计稿，而且不够灵活，不同设备上的大字体版都只能按照这套设计稿来。最后我们决定用等比放大的原则，所有元素按照统一一个比例进行放大，这样出来的效果还不错，重要的是大大减少了设计和开发的工作量。具体操作是：每个机型设五档字体，设计师确定各机型上每档字体的放大比例，开发写界面时，把字号大小、宽高、边距等值写到配置文件里，并指定这些值是否要随字体设置等比缩放。

在配置文件中，我们增加了关键词dynamic，使得界面能够支持根据字体设置缩放。例如：

    button_height: 42 dynamic;

表示在不同字体大小设置下，动态缩放。标准字体下高度是42，字体放大50%后高度就是63

    logo_image: “btn_bkg.png” 40 40 dynamic;

指定了切片的文件，并指定其尺寸（不指定则默认按切片本身的尺寸），并且在不同字体大小设置下，动态缩放。

    label_font: 16 bold dynamic;

指定字体大小，并为粗体，同样根据字体设置动态放大。



需要注意的是，在对界面参数等比放大时，放大后的长度值要向上取整。这是因为UIView setFrame传入的CGRect，如果坐标或宽高值为小数，可能导致文字出现模糊（不锐利）、view出现黑边等现象。



四、webview字体放大

iOS上，可以在webview页面load完后，设置页面body的style.webkitTextSizeAdjust属性，对页面进行放大。例如：

document.getElementsByTagName("body")[0].style.webkitTextSizeAdjust=“150%”;

这种方法实现简单，但有两个问题：

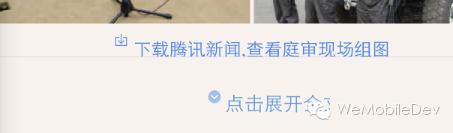

1、对于复杂的图文页面，放大后的页面很难看。例如腾讯新闻页面的底部，放大后如下图所示。这是因为字体放大了，但图片、宽高等其它元素没有放大。

2、由于要等页面load完才能重写webkitTextSizeAdjust属性，导致页面load完后还会再刷新一下。

幸好微信里的webview阅读90%都是公众号文章，这些页面样式相对统一，而且是微信团队可控的。针对公众号文章，我们做了以下优化：

1、把用户的字体设置作为参数传给公众号平台，由他们调整页面样式后再出页面，这样load出来的页面style就是已经放大的了，不需要客户端重写style导致页面刷新一次。

<html style="-webkit-text-size-adjust: 160%;line-height:1”>

2、如果用户手动修改webview的字体大小，客户端会触发一个jsapi，公众号页面监听并实现这个jsapi，对页面样式进行调整。这样把字体修改的实现方法交给页面本身，而不是简单用webkitTextSizeAdjust，可以达到更好的放大效果。

WeixinJSBridge.on(‘menu:setfont’,function(res){
    // use fontScale, then set -webkit-text-size-adjust and line-height
});



对于非公众号文章，目前默认不随全局字体设置做放大，如果用户手动修改webview的字体大小，会用webkitTextSizeAdjust修改。后续可以把这个jsapi推广到腾讯新闻插件，甚至开放出去，尽量把字体修改的实现方式交给页面。





五、iOS9 iPad分屏多任务

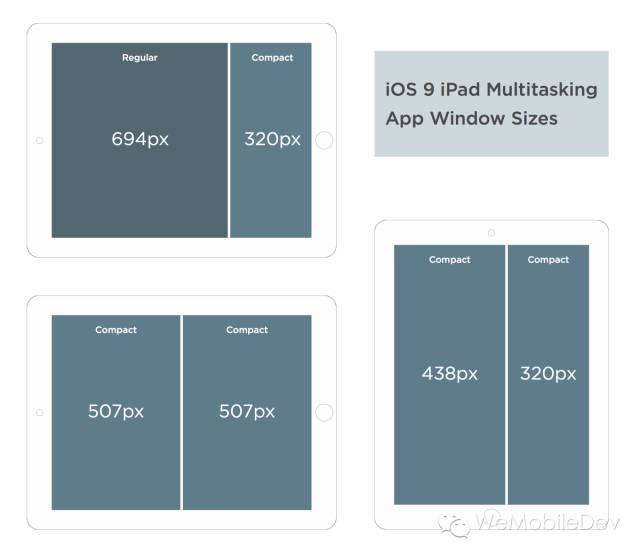

WWDC2015上推出了iPad分屏多任务功能，使得iOS设备的逻辑分辨率又多了五种：


分屏类型 分辨率
竖屏-小屏 320*1024
竖屏-大屏 438*1024
横屏-小屏 320*768
横屏-半屏 507*768
横屏-大屏 694*768

使用目前的适配方案，能够很快地适配iPad分屏。具体方法是：
1、对于320*768和320*1024的屏幕大小，用iphone5的配置参数；
2、对于其它屏幕大小，使用ipad的配置参数，并对必要的参数根据屏幕大小指定等差/等比缩放。



六、总结

界面参数写在配置文件有几个好处：

1、能够很快适配不同机型：对必要的参数指定等差缩放或等比缩放，就可以做到一个设计稿适配多种设备。

2、方便对不同机型做特殊处理：有时候个别参数在不同设备上有差异，而等差/等比原则又无法满足需求。如果参数写在代码里面，就有一堆机型的if判断：

if (isIpad) …;
else if (isIphone6) …;
else …

而写在配置文件里，只需要根据不同机型读相应配置文件即可。

3、能够很快适配不同字体大小：配置文件里指定哪些参数需要等比缩放，哪些是固定值，读参数的时候做一下处理，就可以实现界面缩放，不需要修改代码。

4、方便界面参数调整：设计师做界面微调时，可以自己修改配置文件，快速确认效果，不需要先跟开发沟通，等开发修改完代码后再确认。一方面减少了沟通成本，另一方面也减轻了开发的负担。
