综合实验，（dhcp nfs http dns分离解析和dnat）（熬的过日出，熬的过日落，进化熬斗士！）

实验要求：

1）网关服务器：ens36：12.0.0.254/24，ens33：192.168.100.254/24；Server1：192.168.100.101/24；PC1和server2：自动获取IP；交换机无需配置。要求能够使用Xshell等远程工具登录Server1和网关服务器。

2）网关服务器提供DHCP服务给PC1和server2分配对应网段的IP地址。

3）server1服务器上创建密钥对并上传给网关服务器，并使server1的root用户可以使用root用户免交互登录网关服务器。

4）server1服务器安装和启动httpd服务搭建Web网站，首页内容自定，但需要把server2的/share目录中的首页文件index.html，通过NFS挂载到server1的/var/www/html目录下使用。

5）网关服务器：搭建DNS分离，局域网解析www.benet.com 为server1的IP地址，外网解析为12.0.0.254，并且实现SNAT和DNAT 转换成ens36接口地址，PC1可以使用域名www.benet.com解析12.0.0.254直接访问Web网站。

一、搭建网络环境

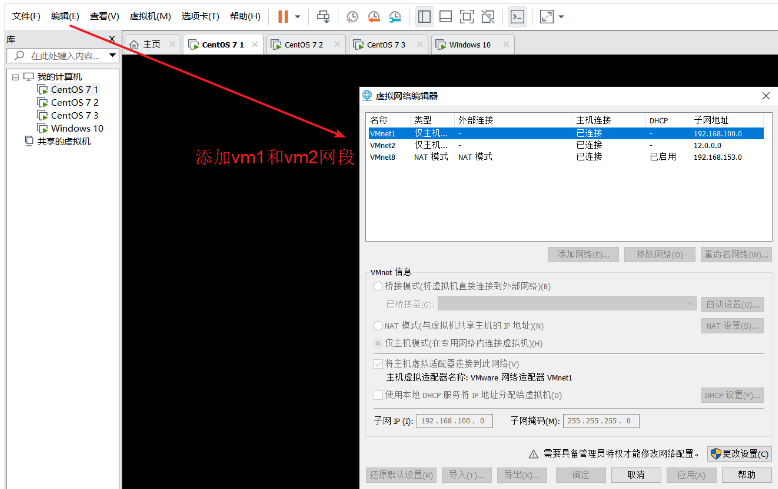

根据实验要求在VMware中添加VMnet1（192.168.100.0）和VMnet2（12.0.0.0）

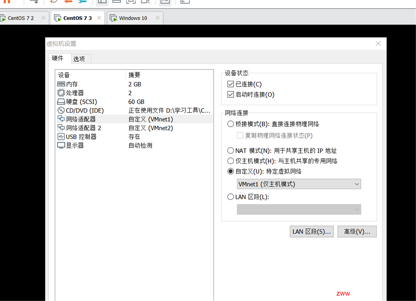

网关服务器的VMnet设置

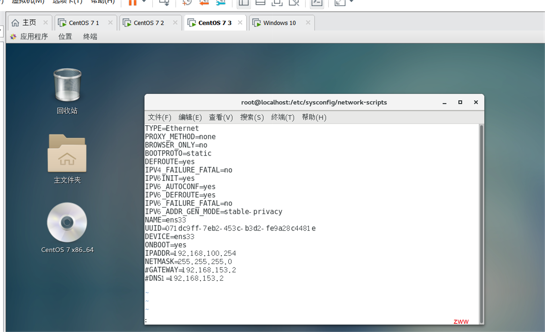

配置ens33网卡如下：

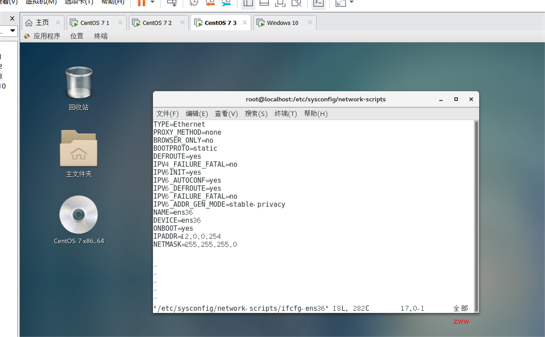

ens36网卡配置如下：

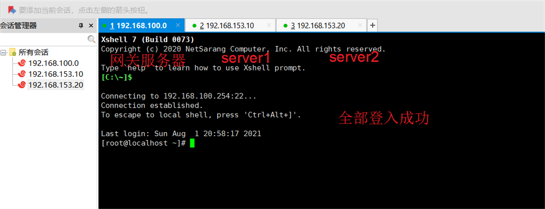

使用Xshell连接网关服务器

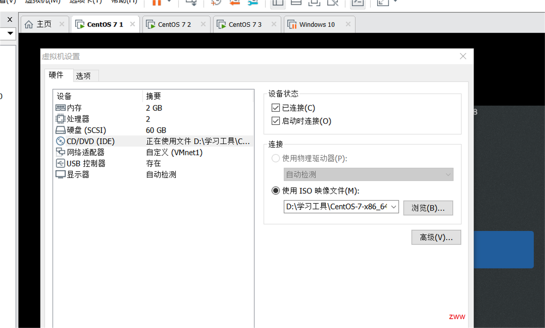

server1的VMnet配置

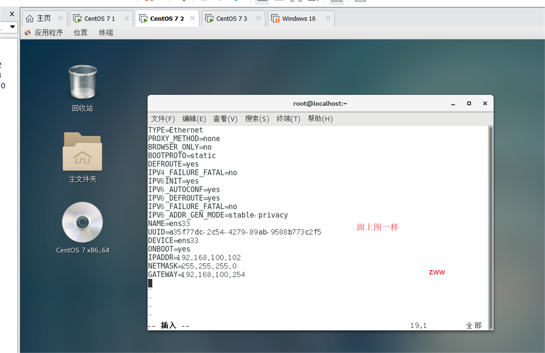

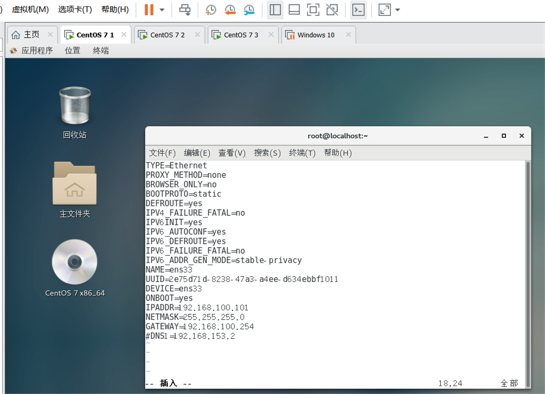

ens33网卡配置如下：

重启ens33网卡后查看IP地址

使用Xshell进行连接



server2的VMnet配置

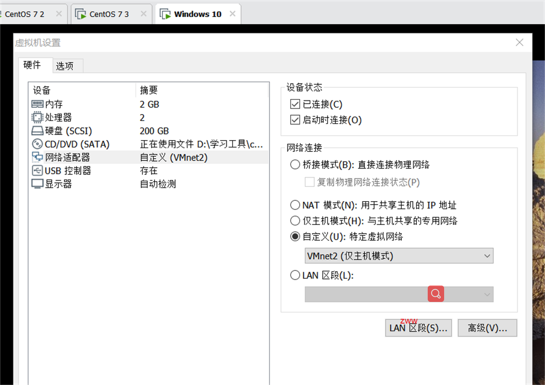

PC1的VMnet配置

二、DHCP分配网段

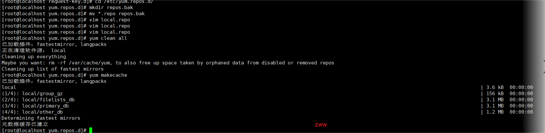

注意：所有虚拟机先配置好yum本地源，以及提前关闭防火墙和selinux，防止后面忘记！

网关服务器安装dhcp服务（确认好是否已安装）

1.yum install -y dhcp

2 .复制dhcp配置文件并覆盖原文件

cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

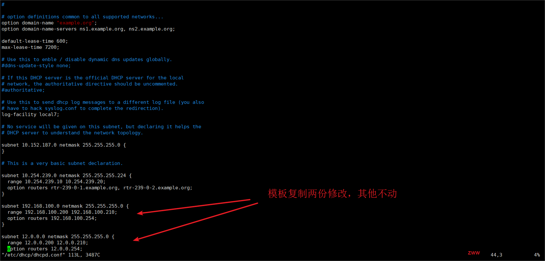

3. 修改配置文件添加ens33和ens37网卡对应的两个网段！

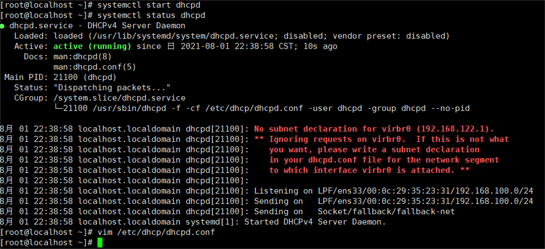

4. 开启dhcp服务

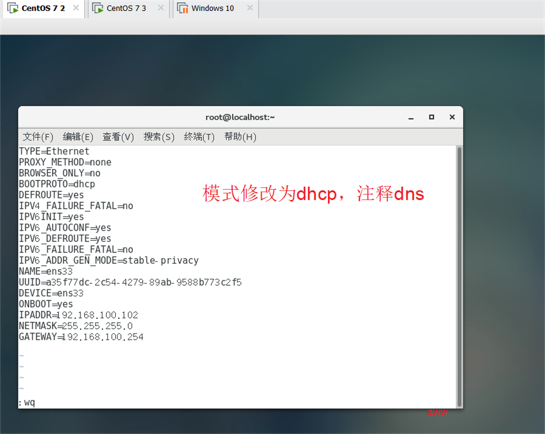

server2的ens33网卡配置如图：

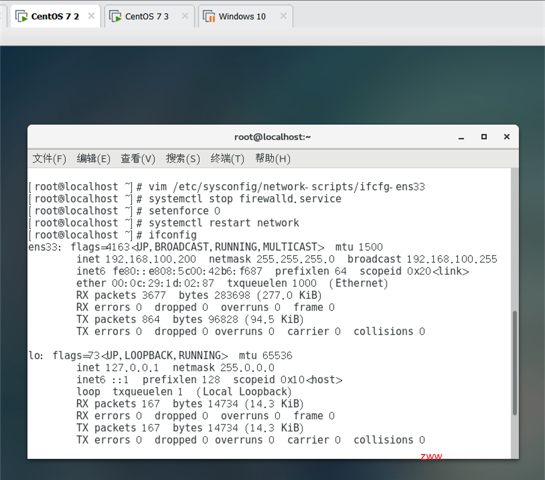

重启网卡然后查看IP地址是否为dhcp自动分配的网段范围内

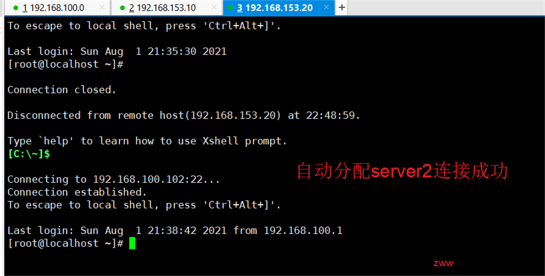

根据dhcp服务器分配的IP连接xshell

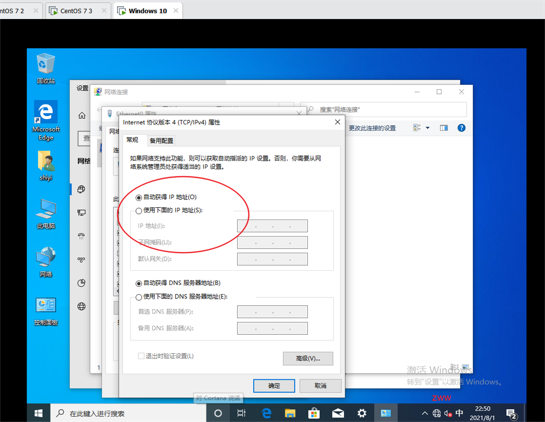

设置pc1的ipv4为【自动获取ip地址】

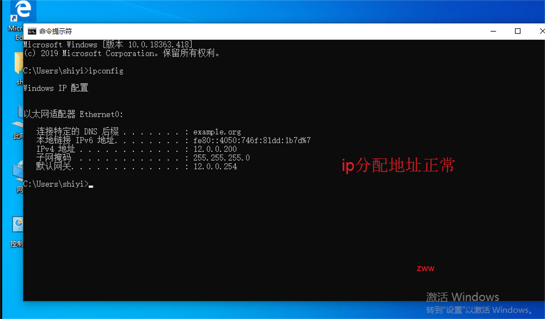

查看IP地址是否为dhcp自动分配的网段范围内



三、免交互登录网关服务器

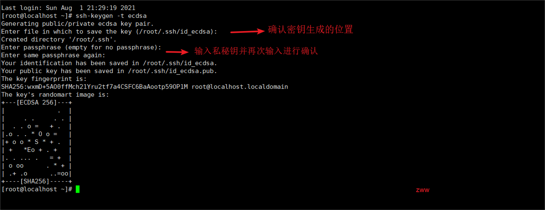

1.（server1端）在server1端 生成密钥对（公钥和私钥）

ssh-keygen -t ecdsa

2. （server1）将server1的公钥文件上传至网关服务器的opt目录下

scp /root/.ssh/id_ecdsa.pub root@192.168.100.254:/opt

3. （网关服务器端）导入server1的公钥至网关服务器的公钥库

mkdir /root/.ssh/

cat /opt/id_ecdsa.pub >> /root/.ssh/authorized_keys

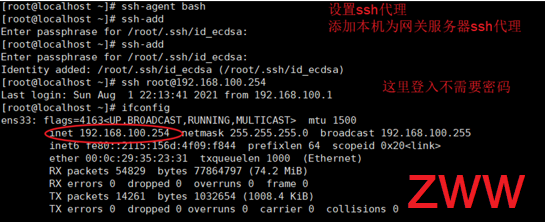

4. （server1端）实现登录网关服务器免交互（结束后exit退出，不然影响后面实验）

ssh-agent bash

ssh-add

ssh root@192.168.80.254

四、搭建Web网站

1.（server2端）查看是否安装rpcbind nfs-utils服务

rpm -q rpcbind nfs-utils

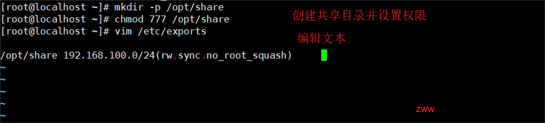

2.（server2端） 创建共享目录赋予权限然后修改配置文件

[root@cj0307 ~]# mkdir -p /opt/share/

[root@cj0307 ~]# chmod 777 /opt/share/

[root@cj0307 ~]# vim /etc/exports

/opt/share 192.168.100.0/24(rw,sync,no_root_squash) #配置文件新增的内容

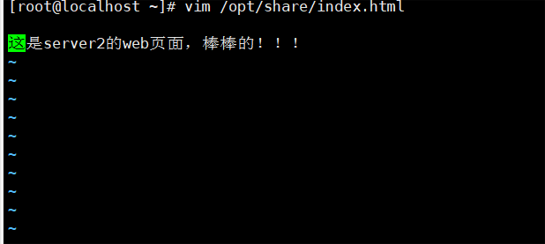

2. （server2端）在共享目录中创建index.html文件，内容如下：

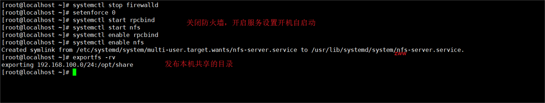

3. （server2端）发布共享的目录

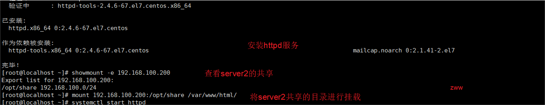

4. （server1端）安装httpd服务并开启，扫描server2的共享目录并挂载到自己的/var/www/html目录下

yum install -y httpd

showmount -e 192.168.100.200

mount 192.168.100.200:/opt/share /var/www/html/

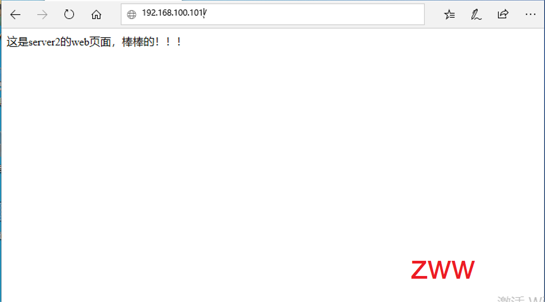

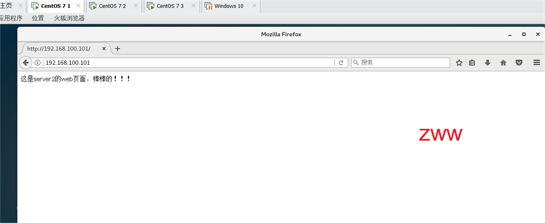

5. （server1端）开启httpd服务，在火狐浏览器中输入本机的IP地址信息查看

systemctl start httpd

五、分离解析和DNAT

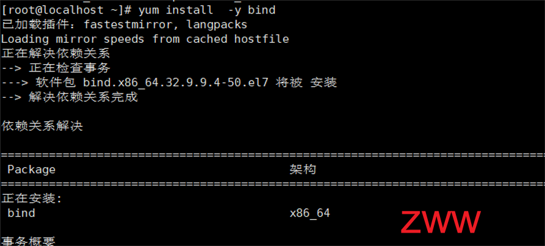

1.（网关服务器端）安装bind程序

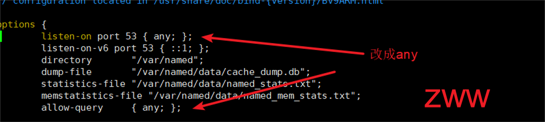

2.（网关服务器端）修改主配置文件，修改网段为any，然后注释zone区域

vim /etc/named.conf

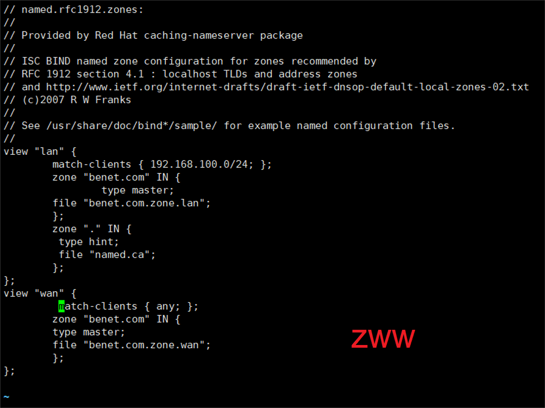

3. （网关服务器端）修改区域配置文件

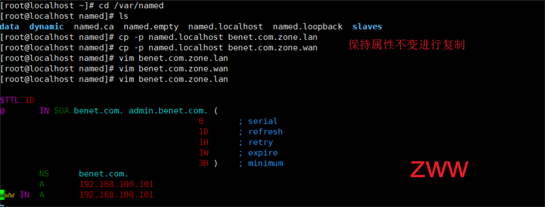

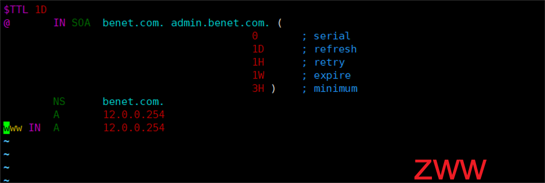

4. （网关务器端）修改区域数据文件（lan和wan）

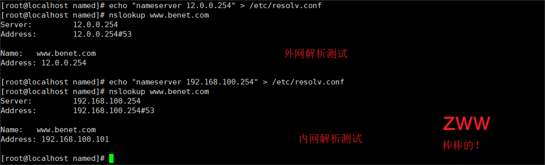

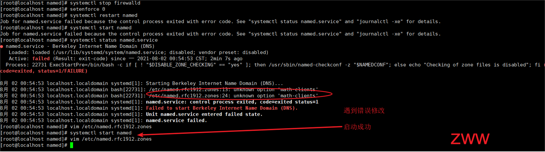

5. （网关服务器端）开启named服务，并进行内网和外网解析测试



[root@cheng0307 named]# systemctl restart named

[root@cheng0307 named]# echo "nameserver 12.0.0.254" > /etc/resolv.conf

[root@cheng0307 named]# nslookup www.benet.com

[root@cheng0307 named]# echo "nameserver 192.168.100.254" > /etc/resolv.conf

[root@cheng0307 named]# nslookup www.benet.com



（server1端）进行域名解析测试如下：

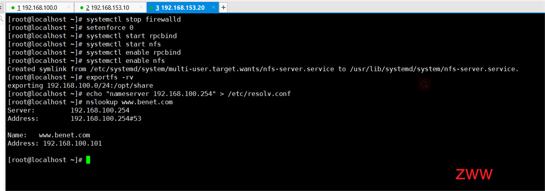

（server2端）进行域名解析测试如下：

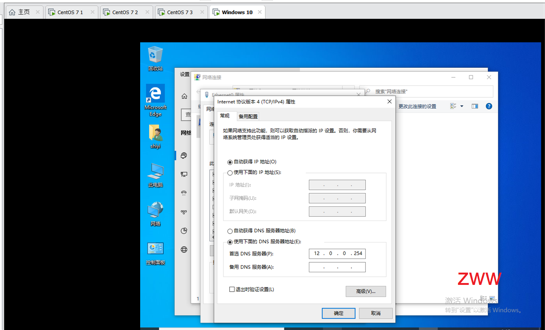

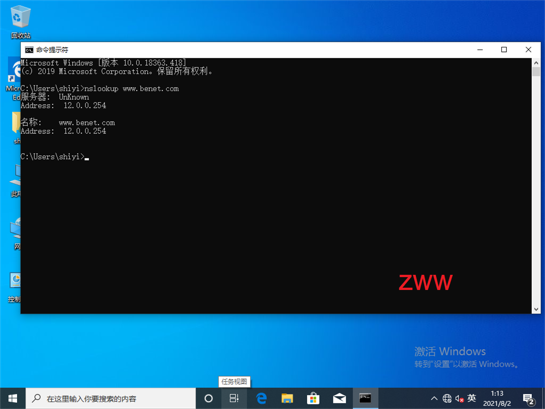

（win10—PC端）pc1端设置dns为网关服务器的外网网卡IP地址，然后进行域名解析测试

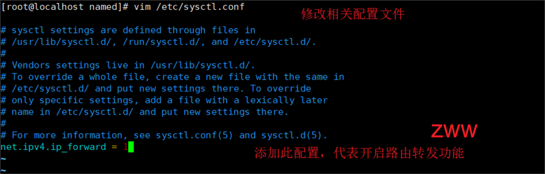

9. （网关服务器端）开启路由转发功能

net.ipv4.ip_forward = 1

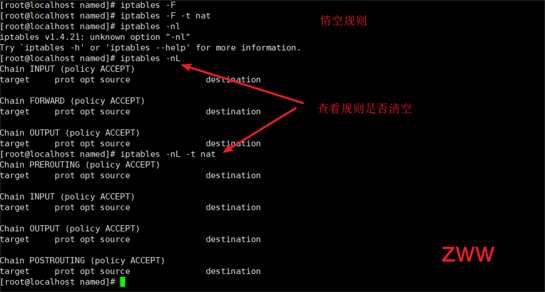

10. （网关服务器端）清空iptables的规则

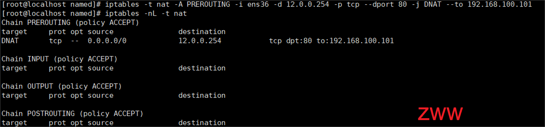

11. （网关服务器端） 添加新的iptables规则（安装iptables服务）

iptables -t nat -A PREROUTING -i ens36 -d 12.0.0.254 -p tcp --dport 80 -j DNAT --to 192.168.100.101

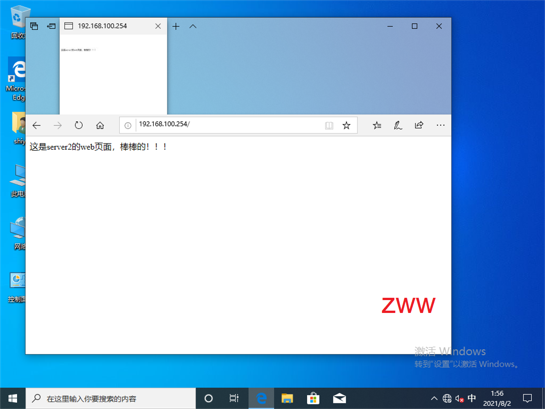

（win10—PC端）在PC1 通过域名进行访问server1的web服务

附加选项：通过设置SANT相关规则，使PC1访问server1时，源地址由12.0.0.200转换为192.168.100.254

步骤一：（网关服务器端） 添加新的iptables规则

iptables -t nat -I POSTROUTING -s 12.0.0.0/24 -o ens33 -j SNAT --to-source 192.168.100.254

步骤二：（win10—PC端）再次在PC1 通过域名进行访问server1的web服务

步骤三：（server1端）查看/var/log/httpd/access_log日志文件的最底部。
