关于PCB四层板设计步骤及细节注意(基于AD18)

废话不多说,直接操作。
原理图绘制完成之后,导入PCB,然后完成布局(此处建议大家先完成布局)

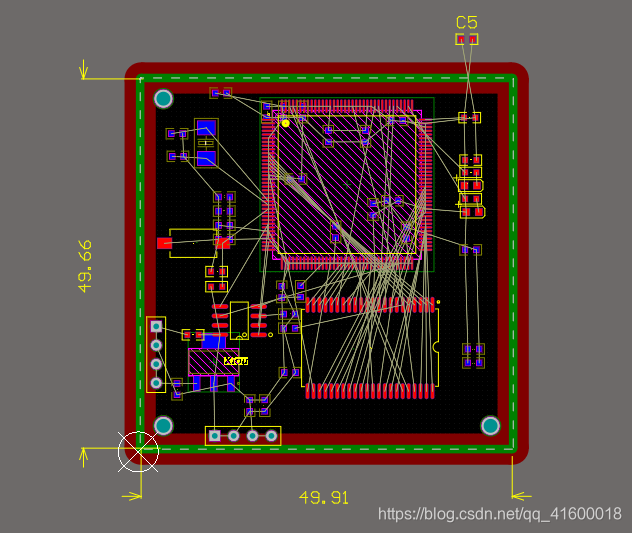

如图所示 ,简单布局。
在这里插入图片描述

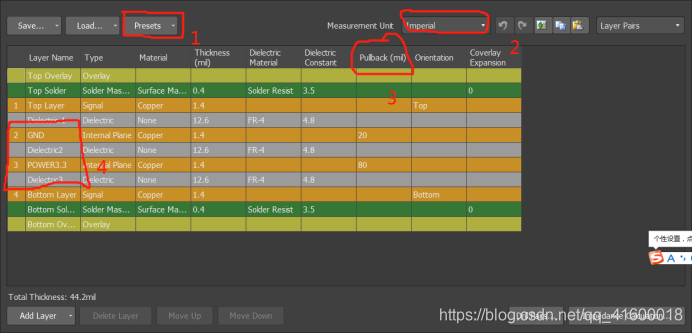

接着,按住D+K快捷键进入叠层管理器,如图示意:
在这里插入图片描述
在这里,主要讲这四点:
1:可以自行的生成多层PCB叠层,默认两层。
2:选择单位(根据个人喜好)
3:pullback:内电层内缩量,这个很重要,在设计的时候遵循20H原则的时候电源层比参考层內缩40~80mil即可,便是设置此参数。
4:可以看到我加的两层都在这里,可以自己命名,第二层为GND层,第三层为POWER层,內缩了80mil。
设置完成之后点击OK

然后来到这两层选择网络,GND层设置网络GND。
在这里插入图片描述Ok,基本上算是差不多了,布线和双层板差不多,负片层是有网络的一层铜皮,打孔即可使用。

比较适合刚接触多层板的菜鸟看看,大佬还是路过吧(本人也是菜鸟).
