485通信自动收发电路

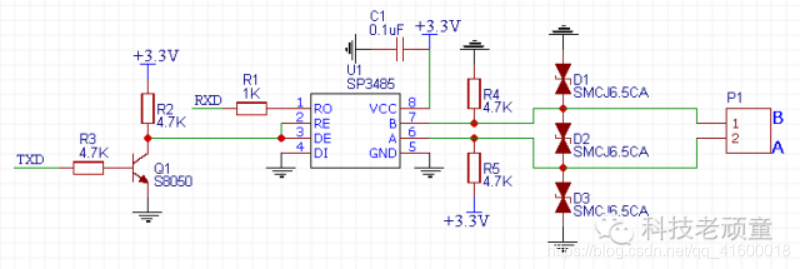

上边是485通信自动收发电路，不但要把电路送给你，还要把电路原理给你讲明白了。实测波特率9600不会有问题，但是，波特率115200的话，曾经出现过问题。

当TXD发送0时，三极管不导通，DE接高电平，进入发送模式，485芯片会把DI上的电平反应到AB引脚上输出，因为DI已经接地，所以AB引脚会传输0。你看看，当TXD发送0时，AB引脚发送0。
当TXD发送1时，三极管导通，RE接低电平，进入接收模式，485芯片的AB引脚进入高阻状态，因为R5把A拉高，R4把B拉低，所以，AB传输的是1。你看看，当TXD发送1时，AB引脚发送1。
总结，TXD发1，AB就发1；TXD发0，AB就发0。
接收数据过程：
接收数据，用的是单片机引脚RXD，也就是说，在RXD引脚上表现数据。
在接收数据的过程中，TXD引脚是一直保持高电平的，当TXD是高电平时，RE是低电平，正好调理成了接收状态，然后485芯片的RO引脚（也就是接RXD的引脚）就会反应AB传输过来的数据。
