18650锂电池的一种过流过压保护电路（采用MAX14573芯片）
最近结束了一个项目，电路验证成功，但是还是存在些许瑕疵，想分享出来和大家交流学习一下。
电路大概是这样：18650锂电池的一个过流过压保护电路，用的是MAX14573保护芯片，电池两串，所以采用两个保护芯片串联的方式。
电池电压从P1输入，转化成VCCOUT保护输出。

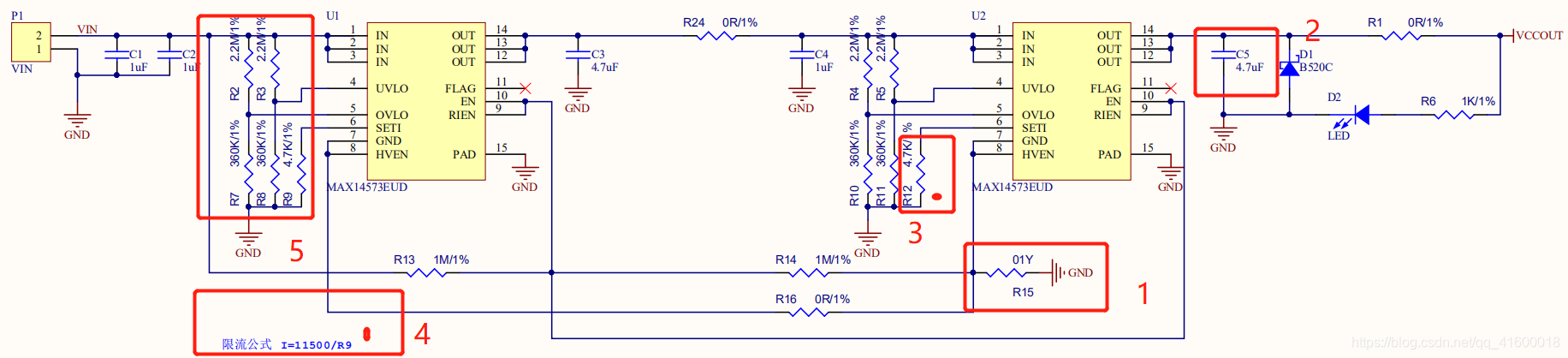

验证完毕的原理图如图：
MAX14573手册说明：
MAX14573可调节过压和过流保护器件理想用于系统保护，可承受高达±40V的正、负输入电压，内置RON为100mΩ (典型值)的开关FET。
器件的过压保护(OVP)范围为6V至36V，欠压保护(UVP)保护范围为4.5V至24V。过压锁存(OVLO)和欠压锁存(UVLO)门限可以由外部电阻设置。工厂预设内部OVLO门限为33V (典型值)，预设内部UVLO门限为19.2V (典型值)。
IC还具有高达4.2A的可编程限流保护功能。电流达到门限时，MAX14571经过20.7ms (典型值)屏蔽时间后关断，并在重试周期内保持关断状态；MAX14572在屏蔽时间后锁存关断状态，MAX14573则连续保持限流。此外，器件具有反向电流保护和热关断保护。
4.5V至36V宽输入电压范围
可调节OVLO和UVLO门限 ±3%精度的预设门限
自动选择内部和外部调节
可编程正向限流 最高4.2A的可调节限流 ±15%门限精度 100mΩ (典型值)导通电阻FET
高压输入 /HVEN
微处理器输入EN
这段是手册上抄的，简单介绍一下，哈哈。
我所验证的电路和手册给出的电路略有区别，我会在下面说明一下。
图中：
1.这块做了个巧妙的设计，01Y为热敏电阻，电路过热时，高压使能脚会断开，后来考虑一下，芯片手册描述芯片自带热关断保护，而且我并不需要用高压部分，所以此处我直接0R电阻。

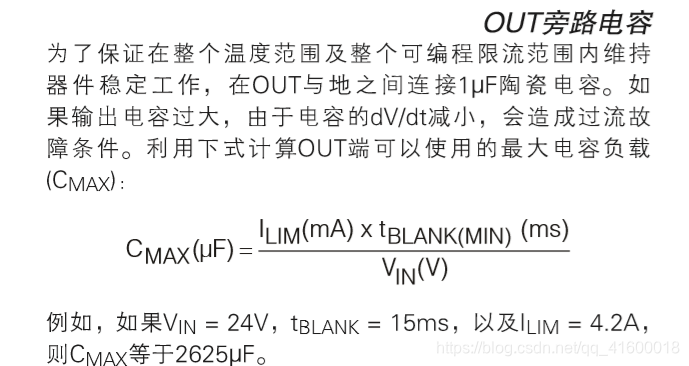

2.此处带负载电容的容值是需要计算的，根据手册说明此处输出电容有个计算公式（如图）
按照我上面的电路芯片输出电容只有8UF了，也就是说我的电容不能超过8uF,所以我去掉了一个负载电容4.7uF，这在调试的时候解决了一个小问题，问题后面总结一下。
3和4.其实是一回事，计算限流范围的，公式11500/R，电路超过这个电流，模块会保护起来，起到限流保护的作用。
5.此处是跟据手册推荐的经典值，调试过程中没有出现问题。
遇到的问题：
1.电池电压经过保护模块带负载之后，会与压降0.6~0.8V，我怀疑模块本身内阻导致（有经验的前辈可以指点一下），前面说的4.7uF电容去掉之后作用就体现在这 了，去掉之后压降0.4到0.6V，好了些许。
2.由于会产生压降，所以设置欠压锁定的4脚360k电阻撤掉，取消欠压保护功能，如果6.4V电源带负载之后压降到5.8V，之前360K设置的6V门限就会让芯片保护起来，因此去掉欠压保护。
项目实际负载电流2A左右，限流2.5A.已经验证完毕，电路可用。
总之，问题是有的，一直在不断学习与完善之中，希望遇到志同道合的伙伴一起学习交流。
