输入过压保护电路OVP原理和仿真

OVP电路在电路设计的时候还是经常遇到的，今天把这块原理和仿真和大家分享一下：
原理图如下所示：
简单的原理：通过P-MOS导通，三极管负责过压保护截止MOS管的导通，停止输出电压的原理。
主要器件和作用：
1，R1和R2负责过压条件的三极管导通
2，D1为稳压二极管
3，R3和R4负责正常电压下MOS导通
4，R5和LED1作为电源的指示灯

我在此图中的配置如下：
保护电压上限设置为12V，选择对应的12V稳压管D1,三极管Q1=2N3702/8550 ,R1=2.2K,R2=4.7K，MOS的GS导通电压根据手册是4.5V，所以我在PR3，这点的电压大于4.5V即可，PR3点的电压计算公式是UI*R4/(R3+R4)。所以我此处配置两个10K电阻。

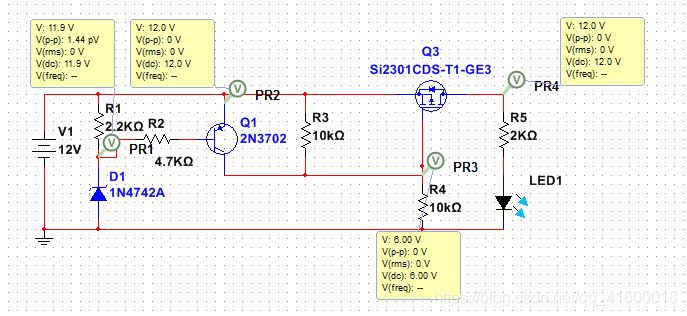

根据此配置，当输入的电压低于12V时，D1没有被击穿，处于截止状态，因此，三极管Q1的通过R1与R2上拉到电源Ui，处于截止状态，MOS通过R3,R4分压满足导通条件而导通，如上图。

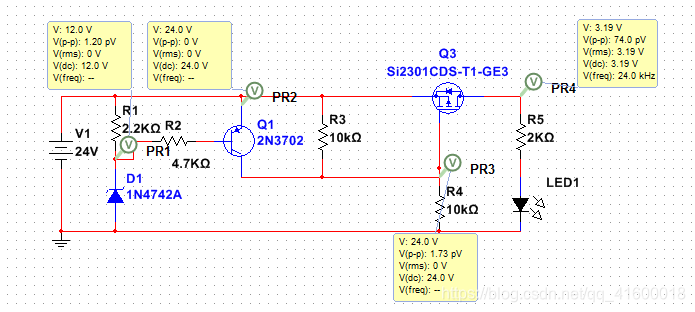

而当输入电压大于12V时，稳压二极管被反向击穿，将电压稳定在12V，Q1达到导通条件开始导通，而MOS管GS相当于短接，此时输出Uo没有输出。如下图：
