今天介绍两种将Allegro，PCB文件导入到AD中的方法。（我用的平台是Allegro17.4，和AD18+AD21，亲测有效）
1.用高版本的AD软件（AD21）在导入向导中allegro BRD文件。这个方法比较简单，但是存在版本问题，低版本的AD是打不开Allegro17.4，的brd文件的，如果我用AD18，就无法导入Allegro17.4的brd文件，会有错误提示。
2.AD导入向导中导入Allegro转化成的二进制文件alg文件。这个就不存在版本问题了，亲测有效，主要讲一下这个方法。

首先，制作转化alg文件：

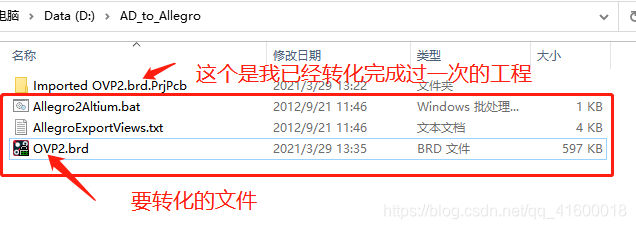

1.在Altium Designer安装目录下的System文件夹下复制两个文件出来，如下：
Allegro2Altium.bat
AllegroExportViews.txt
新建文件夹把两个文件和要转换的文件放在一起，一个文件夹里。

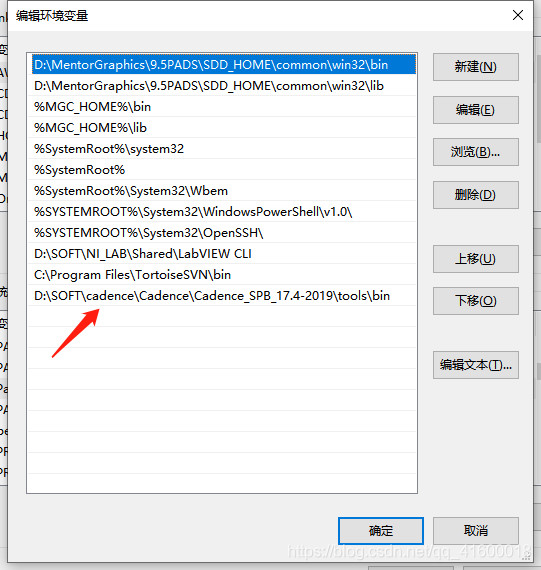

2.在系统环境变量中找到Path目录下，看看有没有Cadence安装文件下的tools\bin,这样一个环境变量。因为后续转换需要extracta.exe，这个工具，没有环境变量会报错。

没有的话记得加进去，要不然会报错。
3.第三步就是在cmd命令里找到要转化的文件所在文件夹，就是之前建好的那个，输入Allegro2Altium.bat +要转换的.brd，回车。

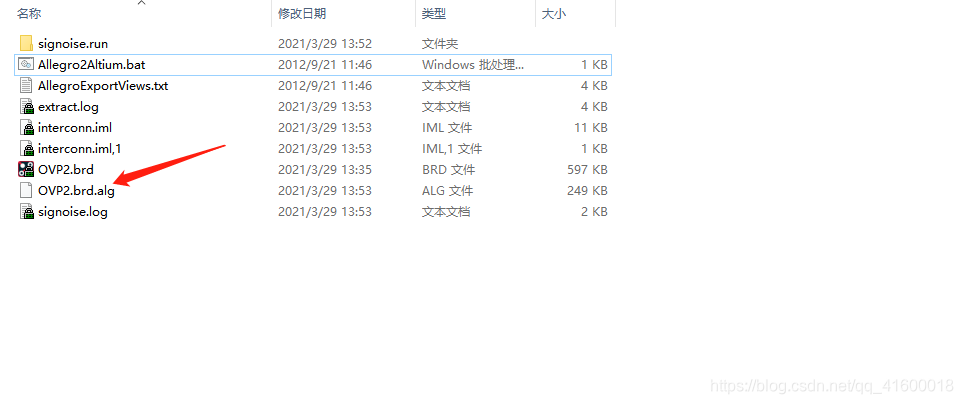

出现这样的结果就已经转换完成了

4.最后一步启动AD的导入向导，选中相应的ALG文件导入即可
如图示是Allegro的PCB文件。

如下所示是AD18导入Allegro17.4的PCB文件界面，至此已经转换成功，细节还需要在调节一下
