电路方案分析（一）智能手机FM发射器原理图及方案分析

小幽想做做电路方案分析的文章，主要是想欣赏欣赏优秀的电路设计（白嫖啦，哈哈哈）也算是自己攒攒经验，有技术相关可以一起讨论一下，我只把自己理解到的发表出来，给自己做个笔记，毕竟自己还是个菜鸟，可能会有很厉害的大佬能看到电路更深层次的东西，希望不要吝啬赐教哇。

进入正题吧，今天分析的是智能手机FM发射器的原理图，是来自瑞萨电子的方案，电路在电路城就可以下载。

一.功能描述

智能手机 FM 发射器通过 3.5mm 标准音频接口实现了单片机 R7F0C807 和智能手机 APP 的通信， 并通过I/O 口（模拟 IIC） 控制 FM 芯片发射调频信息，实现了在车载 FM 发射器功能方面的应用。 随着智能设备的快速发展，利用耳机接口的相关应用也越来越广泛，如智能电视遥控器， 拉卡拉刷卡器等。
左声道接口用于智能手机发送数据到单片机 R7F0C807，麦克风接口用于接收来自单片机 R7F0C807 发送的数据。
智能手机 FM 发射器系统如图 所示。 相关功能： 频段选择、电池电量显示等。

大概是这么个意思
二.原理图分析
这篇主要是对原理图电路的分析，就不对软件做分析了，小幽这时候的能力有限。

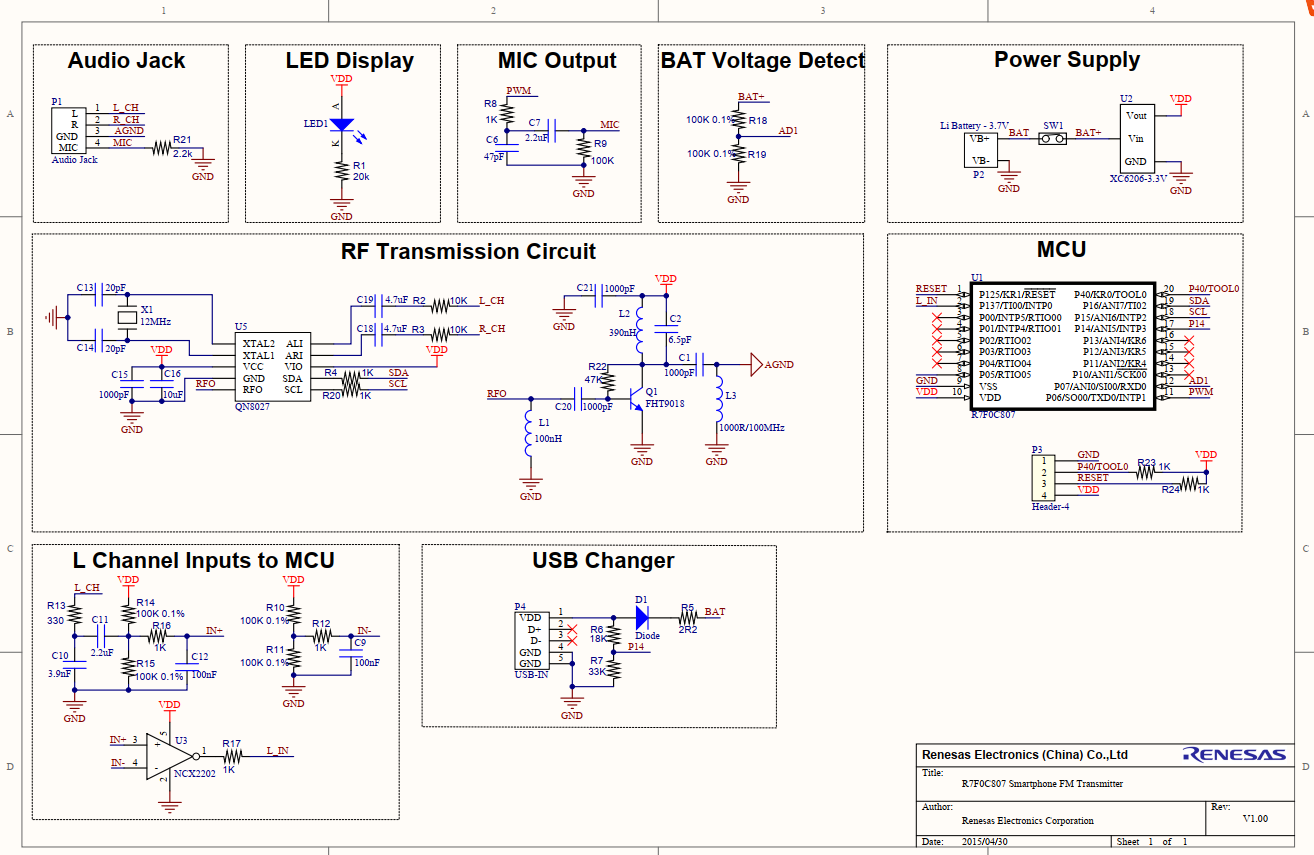

首先看一下整个原理图

分了很多模块，接下来对各个模块分别都看一下，看看有什么值得学习的东西。

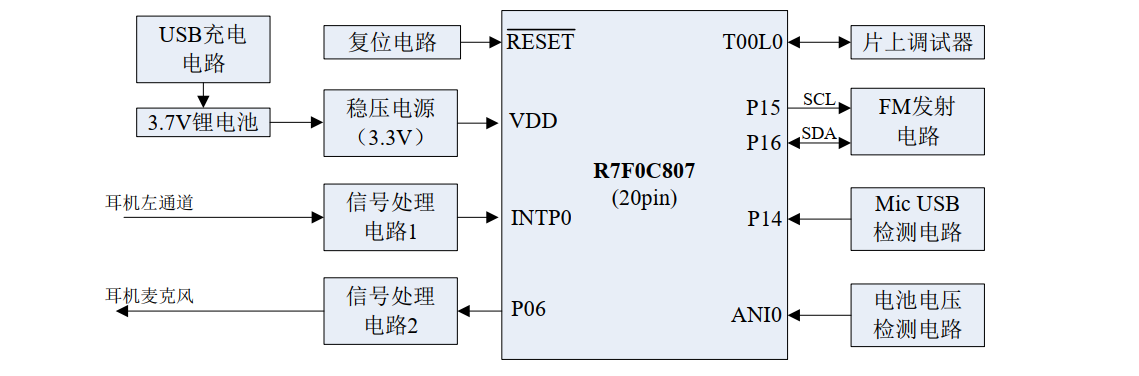

1.硬件框图+主控MCU

首先从他的原理图大概看得出，硬件结构大概有这么几部分组成，单片机用的是瑞萨电子的R7F0C807，是一个16位，20Mhz的单片机，这个之前没用过哈。
R7F0C807 的 Flash ROM 大小为 8KB， RAM 大小为1KB。

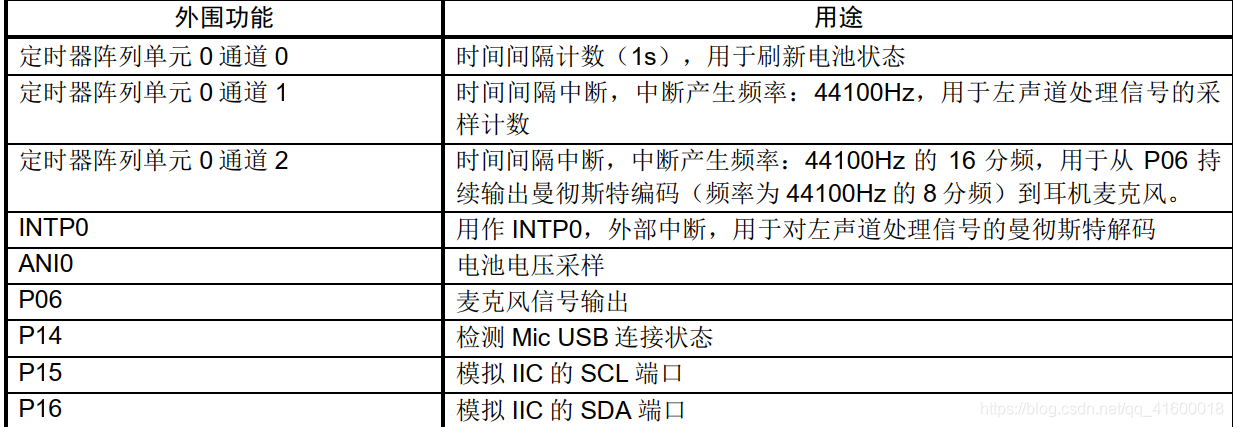

主控电路如图：

2.电源电路
电源部分使用单块 3.7V 锂电池，经稳压芯片 XC6206 得到稳定 3.3V 供给系统

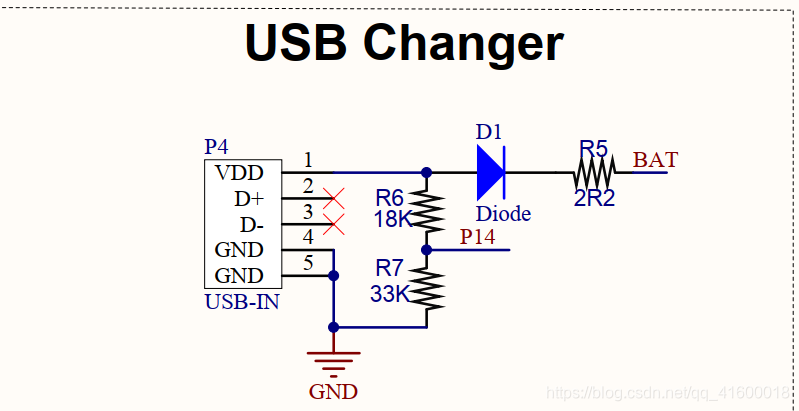

3.锂电池充电电路
通过 Mic USB 接口可以为锂电池充电， 单片机通过检测电平变化来判断 Mic USB 的连接状态。这里D1应该是充电显示灯，充电时亮，P14检测到高电平，反之检测到低电平。

4.音频通信电路
本系统中智能手机的左声道输出数据， 麦克风接收数据。 可以通过硬件电路实现模拟的音频信号和R7F0C807 的数字信号相适应。

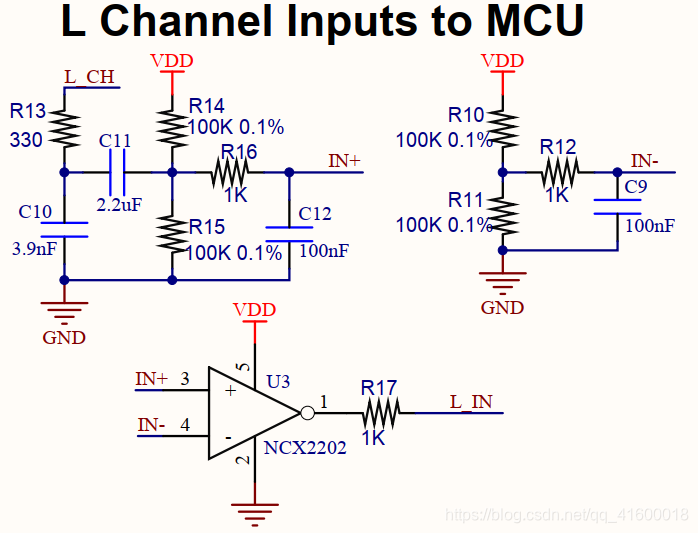

数据从智能手机到 R7F0C807： 智能手机左通道输出的是交流信号，经过滤波并抬升到 VDD/2，利用模拟比较器将处理的左声道信号和 VDD/2 进行比较， 比较后的信号交由 R7F0C807 的 INTP0 端口进行捕捉，并配合定时器（44.1KHz） 进行处理。 最终 R7F0C807 根据信号周期解调出数字信号。
这部分应该是这个系统的核心电路之一了。

全是模拟电路，NCX2202在这里做比较器。有兴趣的可以仿真一下。

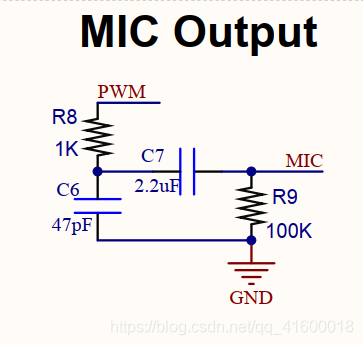

数据从 R7F0C807 到智能手机： R7F0C807 输出的调制信号（曼彻斯特编码）经过处理后（滤波并移除直流分量），通过麦克风端口输入智能手机，由智能手机 APP 完成相应解码过程。
调制电路如图：

5.FM发射电路
核心电路

用的是专用的数字无线调频发射芯片QN8027，具体参数这里不说了，右边是一个功放电路，这个都很明白了。

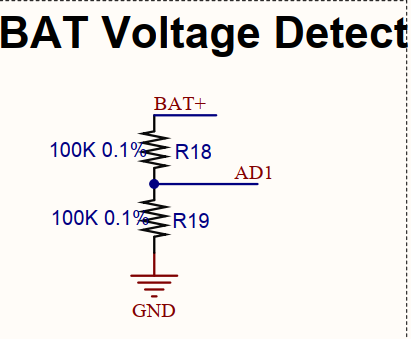

6.电池电压检测电路

电阻分压网络到MCU的ADC口，要注意的是这里的分压电阻精度一定要高，这样会检测的电压会更精确。

主要的电路都在这了，这个系统原理图还是比较简单的，调试的时候，FM发射电路是个难点，但是细心点，掌握原理也就很简单了。
设计PCB的时候可能要讲究了，有空亲手验证一下。哈哈哈，程序其实也不是很复杂。
