电路方案分析（七）电源入口欠压保护（阈值设定电路）

1.需求
需要做一个电源入口电路，电压大于6V时候进入电路板，电源电压小于6V的时候电源不进入电路板，电路板不会工作。

2.方案分析
这就类似于一个欠压锁定电路，但是放在电源入口，可以用分立元器件搭建一个阈值设定电路。

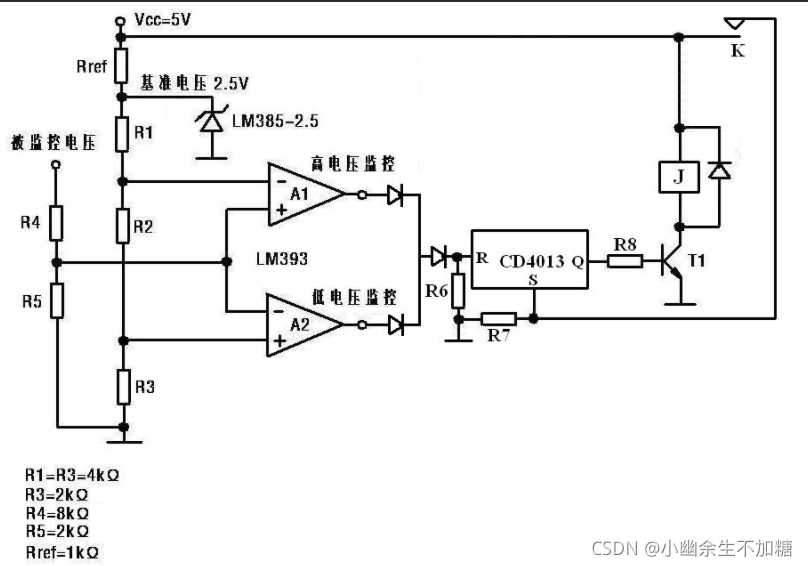

方案1：比较器检测电路

利用比较器检测输入电压，与参考电压比较，从而让三极管截止和导通。

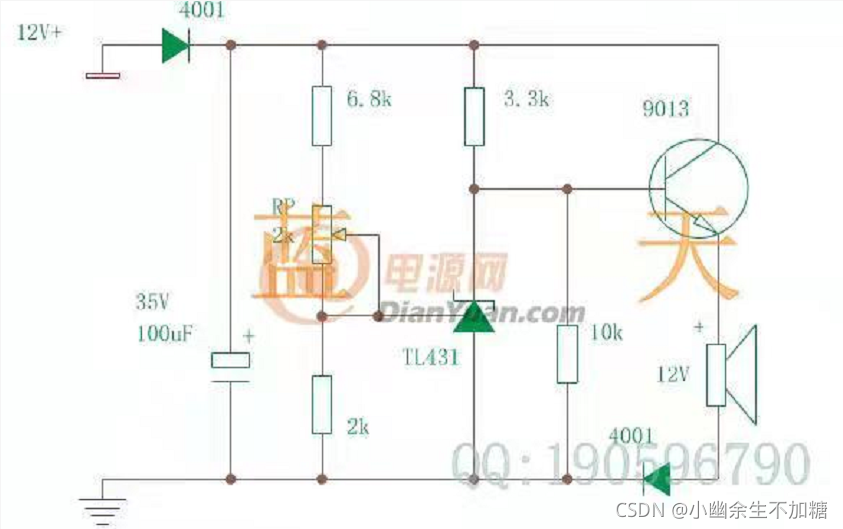

方案2：TL431构成基准电源

利用TL431和三极管，输入电源达到一定范围时，TL431将Vbe稳定在一个固定值从而控制三极管导通和截止。

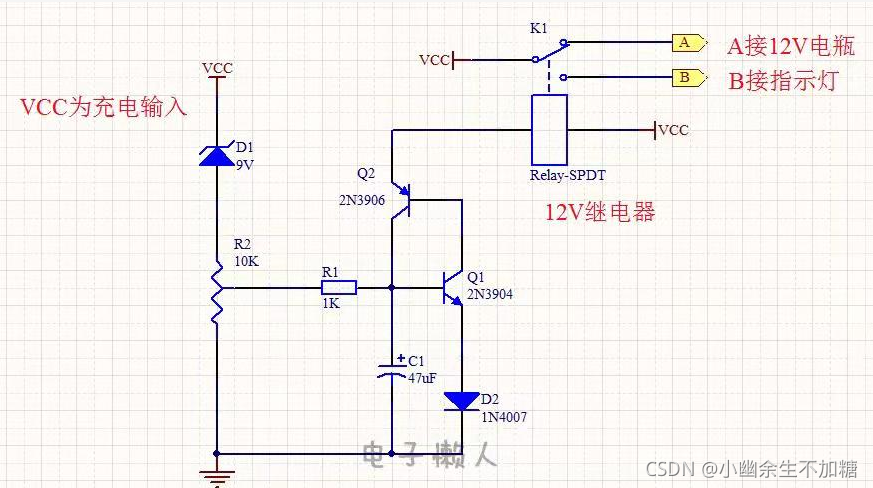

方案3：利用数字开关，光耦或者继电器

方案4：双开管开关，NPN三极管+PMOS

与方案2和方案3都有相似之处，主要分析一下方案4的原理，比起其他方案，方案4成本低，电路搭建简单，只需要三个主要器件;稳压管，NPN三极管，Pmos。

3.原理分析
用一个6V的稳压二极管和NPN三极管构成控制MOS管门级的开关电路，大于6V击穿二极管，构成通路，去开启三极管，拉低PMOS管控制脚门级，从而使MOS管导通，小于6V则关闭三极管，截断通路，从而使MOS不导通。

稳压二极管的作用就是将三极管Vcb之间的电压钳位到使三极管导通的那个值。

仿真结果：
实验室只有5.1V的稳压管，换成5.1V的稳压管实验

可以看得出来，电路在5.5V的时候MOS打开，电源电压进入后级。

搭建电路：

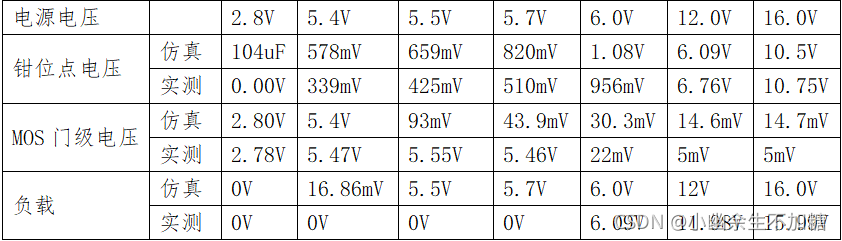

实验数据：

结论：用三极管NJVNJD2873T4G、稳压管SBZX84B5V1LT和PMOS IPD50P04P4搭建的电路，电源达到6.0V打开。

4.总结

所以说，这样一个小电路在电源输入端做阈值设置还是可以用的。
