三层交换机静态路由配置实现两网互通
一、目标
两个交换机上属于不同网络,现通过静态路由配置,实现两网互通。

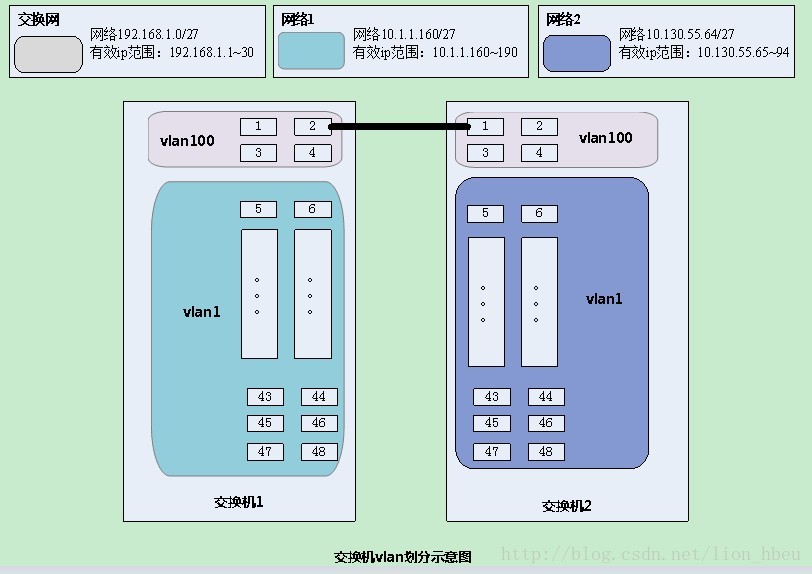

二、网络示意图
三、配置流程:
1、对两个交换机进行vlan划分,分别加入vlan100
2、分别将两交换机的1~4接口划分到vlan100
3、分别给两交换机的4个vlan接口分配ip地址
4、在两个交换机上配置静态路由
5、用网线将两交换机vlan100中随意两个接口连接起来
四、配置步骤:(华为s5700交换机)
交换机2:
1、创建 vlan 100
[Quidway] vlan 100 [Quidway-Vlanif100] quit2、将交换机1~4口分配到vlan100
[Quidway] interface GigabitEthernet 0/0/1 //进入0/0/1接口 [Quidway-GigabitEthernet0/0/1]port link-type access //将0/0/1接口改为access模式 [Quidway-GigabitEthernet0/0/1]port access vlan 100 //将0/0/1接口划分到vlan100 //相同操作其他3个端口3、为2个valn 分配ip地址
[Quidway] interface vlan 100 //进入vlan 100接口 [Quidway-Vlanif100] ip address 192.168.1.1 255.255.255.224 //为vlan 100分配IP地址 [Quidway-Vlanif100] quit //退出vlan 100接口 [Quidway] interface vlan 1 [Quidway-Vlanif1] ip address 10.130.55.85 255.255.255.224 //为vlan 100分配IP地址4、设置静态路由
[Quidway]undo autoconfig en //关闭autoconfig [Quidway]ip route-static 10.1.1.160 255.255.255.224 192.168.1.2 //配置交换机到10.1.1.160 255.255.255.224网络的訪问交给192.168.1.2
交换机1:
1、创建 vlan 100(同内网交换机)
2、将交换机1~4口分配到vlan100(同内网交换机)
3、为2个valn 分配ip地址
[Quidway] interface vlan 100 //进入vlan 100接口 [Quidway-Vlanif100] ip address 192.168.1.2 255.255.255.224 //为vlan 100分配IP地址 [Quidway-Vlanif100] quit //退出vlan 100接口 [Quidway] interface vlan 1 [Quidway-Vlanif1] ip address 10.1.1.161 255.255.255.224 //为vlan 100分配IP地址4、设置静态路由
[Quidway]undo autoconfig en //关闭autoconfig [Quidway]ip route-static 10.130.55.64 255.255.255.224 192.168.1.1 //配置交换机到10.130.55.64 255.255.255.224网络的訪问交给192.168.1.1
最后。用网线将两交换机vlan100中随意两个接口连接起来,測试网络情况。
附:华为交换机配置命令 http://jingyan.baidu.com/article/597a064386c84b312a524353.html
