ROS 提高篇-002 — rviz 的安装和使用

我使用的虚拟机软件：VMware Workstation 11
使用的Ubuntu系统：Ubuntu 14.04.4 LTS
ROS 版本：ROS Indigo

注意：
1 . ROS 提高篇这个专栏的教学有门槛。
2 . 如果你没有学习前面的教程，请想学习前面的 beginner_Tutorials 和 learning_tf 的ROS 相关教程。

一 . 什么是 rviz：

rviz ： The ROS Visualization Tool ，即机器人操作系统3D可视化工具。它的作用就是：一个虚拟世界，用来模拟机器人在现实世界的运行效果。简单的说它就是ROS的一个模拟器软件。

光光用语言去描述什么是rviz，我觉得大家都不会真正的理解，下面我是一个例子来告诉你：什么是rviz 。

在演示例子前，我先来讲讲如何安装rviz:

二 . 安装 rviz：

(如果你看了上一节，并且运行了里面的命令，你就已经安装完成了rviz，所以你现在可以跳过：安装rviz)

新开一个终端，执行下面的命令：

$ sudo apt-get install ros-indigo-arbotix-*
$ rospack profile                               #更新一下ROS内部软件包
#rospack profile功能类似于使用sudo apt-get update更新Linux软件包一样。它的功能是：更新ros软件包

安装完成。

下面测试一下刚刚安装的 Rviz 模拟器：

三 . 一个例子：

开两个终端，来运行下面的命令。第1条命令执行后没有什么实际的效果，第2条打开 rviz 软件，你就可以看到效果。
（在第一个命令的时候，你可以运行 TurtleBot 机器人，也可以选择运行 Pi Robot 机器人。）

$ roslaunch rbx1_bringup fake_turtlebot.launch     #或者 roslaunch rbx1_bringup fake_pi_robot.launch
$ rosrun rviz rviz -d `rospack find rbx1_nav`/sim.rviz #注意：这条指令中的'`'是键盘左上角'Esc'键下面的那个键

命令执行完，会打开一个窗口： 这就是 Rviz 模拟器 ：

这里写图片描述

为了测试模拟，打开另一个终端并运行以下命令，这个命令会引起模拟机器人以逆时针圆周运动

$ rostopic pub /cmd_vel geometry_msgs/Twist -r 10 '{linear: {x:  0.2, y: 0, z: 0}, angular: {x: 0, y: 0, z: 0.5}}'

这条命令运行后的效果：就是让机器人做画圆运动：

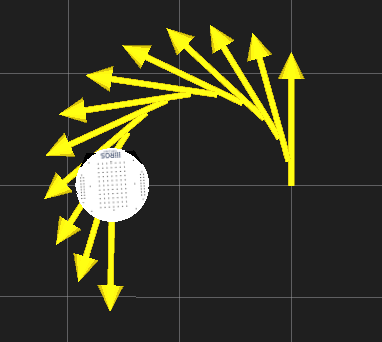

这里写图片描述 这里写图片描述

注意： “ : ” 后面必须要加 空格。如果你不加空格，效果就是下面这个样子：

$ rostopic pub  /cmd_vel geometry_msgs/Twist -r 10 '{linear:{x:0.2, y:0, z:0}, angular:{x:0, y:0, z:0.5}}'
Usage: rostopic pub /topic type [args...]

rostopic: error: Argument error: while scanning a plain scalar
  in "<string>", line 1, column 10:
    {linear:{x:0.2, y:0, z:0}, angular:{x:0,  ...
             ^
found unexpected ':'
  in "<string>", line 1, column 11:
    {linear:{x:0.2, y:0, z:0}, angular:{x:0, y ...
              ^
Please check http://pyyaml.org/wiki/YAMLColonInFlowContext for details.

要停止转动，按下 Ctrl-C 在同一个终端窗口，或者发布空 Twist 消息：

$ rostopic pub -1 /cmd_vel geometry_msgs/Twist '{}'

OK，我们已经通过了一个具体的例子，实际的看到了rviz 的运行。下面我具体的讲解一下上面的例子：

四 . 例子讲解：

运行的第一条命令： $ roslaunch rbx1_bringup fake_turtlebot.launch 是：启动一个 TurtleBot 机器人的模型。 如果你想使用 Pi Robot 模型，就不执行这条命令，执行：
$ roslaunch rbx1_bringup fake_pi_robot.launch 。 总之，你想启动哪个机器人模型，就执行对应的命令。

下面，我截个图，看看这2个机器人模型都长什么样子：

Turtlebot机器人 ： ————————————————————————-Pi 机器人 ：

这里写图片描述

五 . rviz是用来干什么的，为什么要使用rviz：

你不需要用一个实际的机器人开始ROS学习。ROS包含了许多在虚拟环境中运行的机器人包，所以你可以在拥有真实世界的机器人前，在虚拟环境中测试您的程序。

在ROS中有3个可以模拟机器人的模拟器软件：

  • Gazebo
  • Stage
  • ArbotiX(就是RVIz)

你可以任选一个：

Gazebo：可以模拟出完整的现实世界，但是软件使用起来比较复杂。
Stage：简单的2D模拟器，可以管理多个机器人和各种传感器，比如激光传感器。
ArbotiX：它就是Rviz，它跟Gazebo软件比较，它不能模拟物理现象和没有传感器反馈。

在ROS提高篇教程，我们就使用rviz，因为它简单，并且我们目前不需要有物理现象在本教程。（在ROS教程实战篇中，我们将学习Gazebo，Gazebo软件对CPU的处理速度要求比较高)。

对应现在来说，我们知道这些就可以了。

下一节，我们就来介绍：A Mobile Base （移动平台，或叫：基座、基底）。
