《Low Power Methodology Manual For System-on-Chip Design》读书笔记

1      引言

1.1  功耗带来的问题

随着芯片的工艺技术缩小到90nm及以下，我们可以在一个相当小的芯片上实现数千万门，但是这也导致芯片的功耗密度和总功耗急剧增大，对芯片后续的设计级应用中的封装和散热都提出了更高的挑战，在一些65nm设计中，漏电流几乎与动态电流一样大；这使得芯片的功耗问题在最近几年越来越被人们所重视。

书中举例提到：

1、一些最强大的微处理器芯片的功耗可达100-150W，平均功耗密度为50-75，芯片上的局部热点可能比这个数字高几倍，总功率密度不仅带来封装和散热难题，它也可能造成可靠性问题。

2、对于电池供电的手持设备而言，芯片的功耗高低则意味着设备的续航时间和电池的寿命长短。

1.2  功耗Vs能量

这一节主要讲的时功耗与能量的区别：如图 1所示：

功耗是指设备中的瞬时功率；能量则是功耗曲线下的面积——功耗随着时间变化的积分。





图 1功耗Vs 能量

芯片的功耗分为静态功耗和动态功耗两部分，下面进行分别说明；

1.3  动态功耗

动态功耗是电路在工作时（信号的值有变化）的功耗，包含开关功耗和短路功耗；

1.3.1  开关功耗

如图 2所示，当IN = 0时，上面的PMOS导通，下面的NMOS截止；Power对负载电容进行充电，充电完成后，Vout的电平为高。

当IN= 1时，上面的PMOS截止，下面的NMOS导通，负载电容通过NMOS进行放电，放电完成后，Vout的电平为低。

系统工作时，会不停的重复上述开关过程，电源对负载电容进行充电，负载电容进行放电就产生了开关功耗；

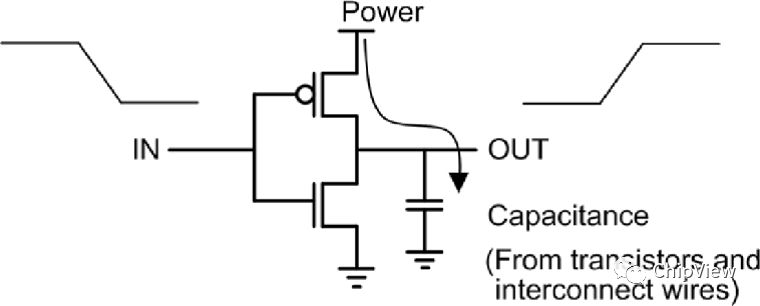

图 2开关损耗



书上给出了开关功耗Pswitch（书上用Pdyn表示，我在这里改用Pswitch表表示）的计算公式如下所示：

Pswitch = Energy transition • f = CL •Vdd • Ptrans • fclock

在上式中，CL为后级等效电路的负载电容大小，Vdd为电源电压，Ptrans 占空比，fclock为输入信号的翻转频率；

1.3.2  短路功耗

我们在对电路进行分析时，通常会认为信号的翻转是瞬时完成的，但在物理电路上信号的翻转不可能瞬时完成，所以在CMOS电路中就不可能总是一个截止另外一个导通，在控制信号变化期间会出现PMOS和NMOS同时导通的情况，此时电源VDD到地VSS之间相当于短路，便会出现短路电流，如图 3所示：

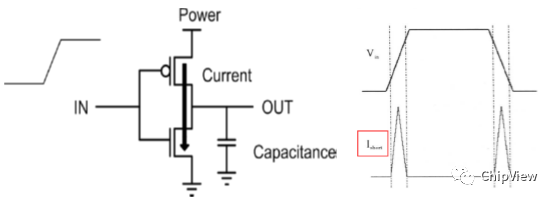

图 3短路功耗

书上给出了短路功耗（我用Pshort表示）的等效计算公式：

Pshort = tsc •Vdd • I peak • fclock

在上式中，tsc是短路电流的持续时间，I peak是MOS管内部总电流（短路电流加上充电内部电容所需的电流）。



则总的动态功耗Pdyn为:

Pdyn = (CL •Vdd • Ptrans • fclock)+ (tsc •Vdd • I peak • fclock )

从上面的公式中可以看出降低动态功耗的思路，可以从Vdd、fclock和CL这几个变量上出发。基于此会带来一系列设计架构、设计流程、时序分析、电路设计、后端布局方面的考虑，以及由于工艺的发展带来的一系列问题，在后续章节中会详细讲解这些内容。

1.4  静态功耗

静态功耗是在电路上电但没有信号翻转时的功耗，对CMOS电路而言，静态功耗主要是由漏电流导致，漏电流有下面几个部分组成：

• 亚阈值漏电流

• 栅极漏电流

• 栅极和衬底之间的隧道漏电流

• PN结反向电流

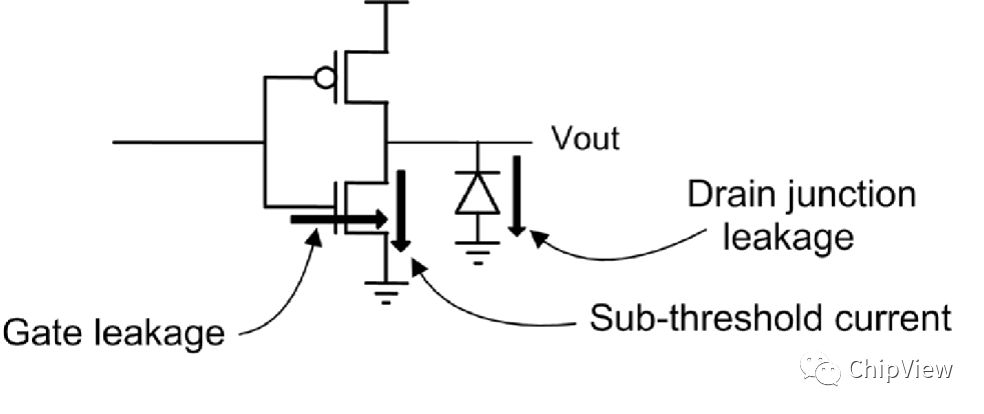

图 4漏电流

上述几个电流在电路中的流向如图 4所示，在图4中标注出来的都很好理解，对于Isub我没太看懂，我的理解是当我们在栅极上加电压信号后，栅极与衬底之间会存在电容，因此在栅级与衬底之间就会有电流存在，由此产生功耗，且随着我们的工艺变小，栅极与衬底间的绝缘层会变得越来越薄，栅极和衬底之间的隧道漏电流会变得越来越大；为了加深理解我将上述几个电流对应到NMOS管的结构图上，得到的结果如图 5所示；

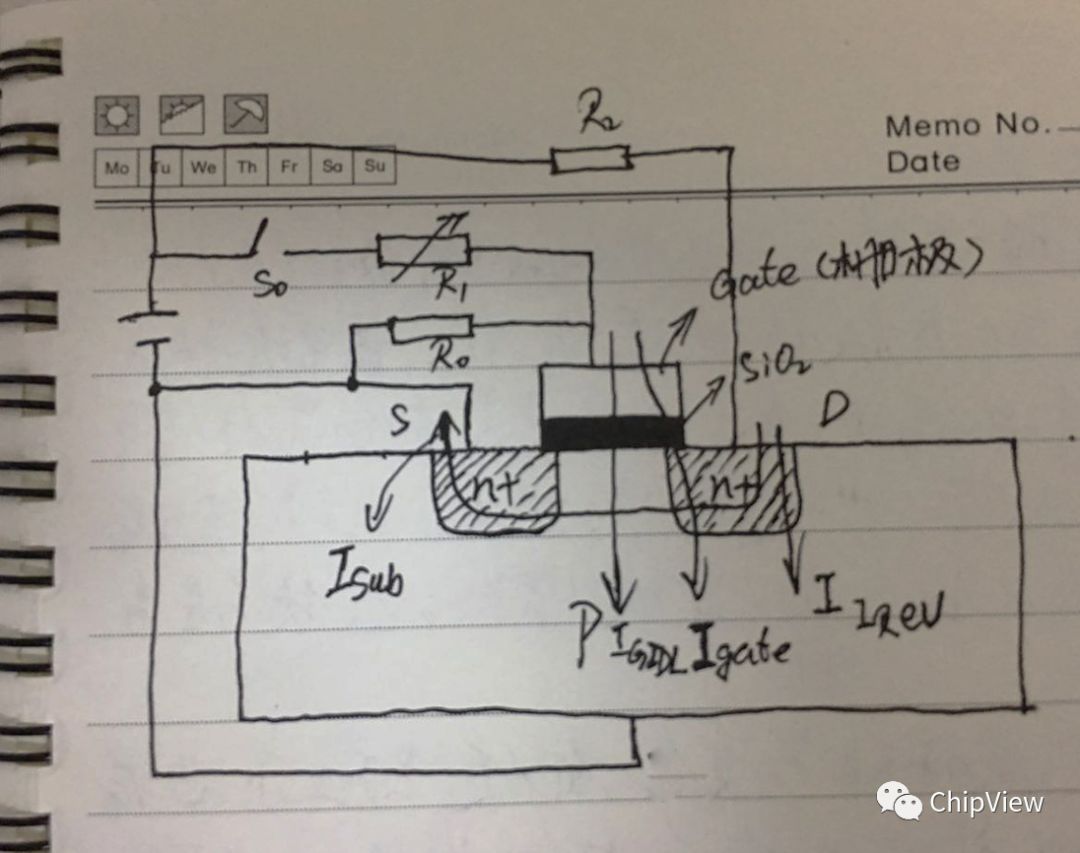

图 5漏电流在NMOS中的流向



由于亚阈值漏电流对静态功耗的影响较大，仅对亚阈值漏电流进行简单介绍，其余的在此不做介绍；当Vg<Vth时，虽然MOS管没有导通，但是仍会产生从漏极道源极的电流，称该电流为亚阈值漏电流；晶体管的越窄，亚阈值漏电流越大，亚阈值漏电流还与温度增加呈指数增长，亚阈值漏电流可用下面的表达式来表示：







其中，W和L表示晶体管的尺寸，Cox为栅极氧化层的电容值，Vth为晶体管的阈值电压。

书中提到了有下面几种方法可以降低静态功耗：

• Multi-Vt和power gating，这两种方法后面会详细介绍。

• VTCMOS（可变阈值CMOS）：该方法是在衬底上加上一个反向偏置电压，以增加VT，来减小Isub，但是这样会额外多两个电源网络，增加库的复杂度。

• Stack Effect：这种方法是采用叠加的gate，加入叠加的gate中有两个输入都是关闭状态，那么流过两个gate的静态电流会很小。在理论上，应该在关闭时钟前将所有gate输入置为关闭状态，但在现实中，这是不可实现的。

• 长沟道器件（Long ChannelDevices）：从的表达式可以看出，增大L，可以减小Isub，但是长沟道器件的动态性差，会降低系统的性能，因此，仅在信号翻转率较低的情况下考虑使用。
